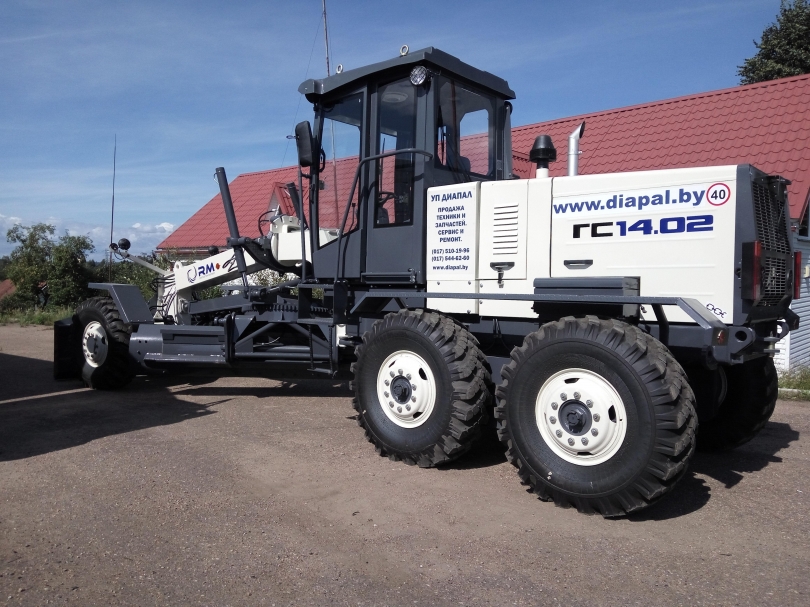

Автогрейдер ГС 14.02 является самим близким аналогом мощного ДЗ-180 и чуть более слабого ГС-10.20П

Автогрейдер ГС 14.02 является самим близким аналогом мощного ДЗ-180 и чуть более слабого ГС-10.20П. Основное направление его работ – перемещение и разравнивание грунта, планировка; выравнивание и формирование поверхностей; перемещение на недалекие расстояния сыпучих материалов; возделывание канав и кюветов. Дополнительно грейдер ГС 14 02 может быть использован при очистке трасс от большой массы снега и льда. Рама, имеющая шарнирные соединения и подвижный грейдерный отвал дают возможность охватывать сразу большую область очищаемой поверхности и сделать качество чистки максимально высоким.

Технические характеристики автогрейдера ГС 14.02

Производитель ГС 14.02 наделил агрегат выносливым и долговечным 6-цилиндровым дизельным двигателем. Уникальная система прямого впрыска горючего позволяет точно рассчитывать его необходимую дозировку и значительно снижает расход топлива автогрейдера ГС 14. 02. Механическая трансмиссия имеет шесть скоростей. Ведущий задний мост гс 14.02 оснащен встроенным дифференциалом, редукторами и колесными парными тележками – такая конструкция позволяет максимально использовать мощность двигателя. Между прочим, ГС-10.20П имеет 18 передних передач и 4 задние.

Колесные тормоза, которые вынесены на валы задних колес, разделены на параллельные контуры – такая конструкция обеспечивает эффективное торможение в объеме половины штатного тормозного усилия в ситуации, когда один из тормозных контуров вышел из строя. Надежное сцепление ГС 14.02 и усовершенствованная тормозная система делают агрегат безопасным и надежным даже в самых сложных условиях труда.

Кабина грейдера ГС 14.02

Рабочее место оператора имеет повышенную комфортность, и полностью соответствуют стандартам безопасности, предъявляемым к данному типу спецтехники. Если смотреть на фото ГС 14.02, можно отметить достаточно просторное водительское место и симпатичный дизайн кабины – иными словами, созданы все условия, чтобы сделать процесс управления техникой максимально приятным.

Особенности конструкции и дополнительное оборудование.

Основная рама агрегата имеет специальную конструкцию, которая позволяет эффективно использовать разные виды дополнительного оборудования:

• Рыхлитель-кирковщик;
• Рыхлитель-скарификатор;
• Отвал для уборки снега за ограждениями;
• Отвал для уборки снега с поверхности дорог;
• Снегоочиститель передний;
• Удлинитель отвала;
• Нож-отвал гс 14.02;
• Снегоочистительные ножки.

Более 15 различных дополнительных аппаратов можно использовать с ГС-10.20П для расширения функциональных возможностей.

Особенности управления.

Легкую управляемость и абсолютное подчинение действиям оператора обеспечивает передний мост, чувствительность которого усилена гидроцилиндрами. Такая конструктивная особенность делает технику одинаково «послушным» и манёвренным при свободной транспортировке и полной рабочей нагрузке. Высокую подвижность рабочего агрегата обусловливает шарнирное соединение основания рамы. Благодаря этому обеспечивается жесткое сцепление гс 14.02 с наклонными поверхностями и с неустойчивой почвой.

В каталоге автогрейдер гс 14.02 представлен как агрегат высокой мощности с широким диапазоном использования. Стоит отметить выносливость данной техники – она полностью соответствует заявлениям производителя, и делает грейдер ГС 14 02 качественно заметным на фоне своих аналогов. ГС-10.20П выгодно выделяется своим идеальным соотношением возможностей, цены и качества. Этот агрегат среднего класса выполняет максимум своих задач при минимальных усилиях.

Технические характеристики ГС 14.02

Колесная формула	1x2x3
Эксплуатационная масса	12700 кг
Тип двигателя	дизельный
Двигатель	Д-260. 14-81
Эксплуатационная мощность	100 кВт
Тип коробки передач	механическая
Максимальная скорость	34,2 км/ч
Число передач вперед/назад	6/2 км/ч
Ширина грейдерного отвала	3740 мм
Высота грейдерного отвала	620 мм
Угол поворота грейдерного отвала в плане	90 градусов
Минимальный радиус поворота	7500 мм
Длина	9340 мм
Ширина	2500 мм
Высота	3475 мм

Технические характеристики автогрейдера ГС-14.

02

содержание   ..  1  2  3  4  5  6  7  8  9  10    ..   1 Автогрейдер ГС-14.02. Описание и работа 1.1 Автогрейдер ГС-14.02. Описание и работа автогрейдера 1.1.1 Автогрейдер ГС-14. 02. Назначение автогрейдера Автогрейдер класса 140 ТУ4814-005-00239238-99 предназначен для землеройно-про-филировочных работ, строительства и содержания до­рог и может использоваться на рабо-тах по перемещению и распределе­нию грунта и дорожно-строительных материалов, плани-ровке откосов, выемок, насыпей, устройству корыта и боковых канав, очистке дорог от сне-га, смешения грунтов с добавками и вяжущими материалами на полотне дороги, а также для рыхления асфальтовых покрытий, булыж­ных мостовых и тяжелых грунтов с помощью дополнительного рабочего органа – рыхлителя-кирковщика заднего расположения. Авто-грейдер может работать в грунтах I-III категорий при темпе­ратуре от 233 К (-40°C) до 313 К (40°C) в условиях умеренного кли­мата. 1. 1.2 Технические характеристики автогрейдера ГС-14.02   Таблица 1 Наименование параметров Значение параметров Общие данные: Габаритные размеры, мм – длина (с передним (бульдозерным) отвалом и рыхлителем) – длина (с передним (бульдозерным) отвалом без рыхлителя) – ширина (по шпилькам колес) – высота при статическом радиусе колеса 585 мм без проблескового маяка с проблесковым маяком База автогрейдера (расстояние между осями переднего и заднего мостов), мм База заднего моста (расстояние между осями колес заднего моста), мм Колея передних и задних колес, мм Шарнирно-сочлененная рама: - угол поворота (складывания) рамы, рад (град) Масса эксплуатационная (без рыхлителя), кг, не более Дизель, модель Д-260. 14-318 ТУ 23.3.03-86 -число цилиндров -номинальная мощность, кВт (л.с.) -частота вращения коленчатого вала, об/мин -система пуска -средний часовой расход топлива, л/ч -допустимые углы наклона дизеля: продольный поперечный 9340 8820 2500 3340 3475 6000 1420 2050 0,4 (22) 13570 6 101 (140) 1800 стартер 17,2 30º 20º Продолжение таблицы 1 Наименование параметров Значение параметров Дизель, модель ЯМЗ-236Г-6 ТУ 37. 319.247-97: -число цилиндров -расположение цилиндров -номинальная мощность, кВт (л.с.) -частота вращения коленчатого вала, об/мин -система пуска -средний часовой расход топлива, л/ч -допустимые углы наклона дизеля: продольный поперечный Коробка передач Скорости, км/ч: С дизелем Д-260-14-318 Вперед I, II, III, IV, V, VI Назад: I, II Скорости, км/ч: С дизелем ЯМЗ-236Г-6 Вперед I, II, III, IV, V, VI Назад: I, II Задний мост: - центральный редуктор - балансиры Ходовая система: -тип -число шин -размер шин -давление воздуха в шинах, МПа (кгс/см2) Рулевое управление: -тип -тип гидравлического распределителя -давление в системе гидроруля, МПа (кгс/см2) Управление рабочими органами: -тип -давление в гидросистеме, МПа (кгс/см2) Ножной тормоз: -тип -привод 6 V-образное 110 (150) 1700 стартер 18,7 18º 12º механическая, 6-скоростная 4,1; 6,4; 9,1; 15,4; 23,9; 34,2 3,5; 13,0 4,0; 6,2; 8,8; 15,0; 23,2; 33,2 3,4; 12,6 Главная передача с само-блокируемым дифферен-циалом и бортовыми пла-нетарными редукторами Зубчатые редукторы Пневмоколесная 6 14. 00-20 модели ОИ-25 0,25…0,3 (2,5…3) Гидростатическое Гидроруль 10+1,0 (100+10) Гидравлическое 10+1,0 (100+10) Колодочный на все ведущие колеса Гидравлический с гидроаккумуляторами, двухконтурный Продолжение таблицы 1 Наименование параметров Значение параметров Стояночный тормоз: -тип -привод Рабочее оборудование Грейдерный отвал: -длина без удлинителя, мм -высота с ножом, мм -угол срезаемого откоса, рад (град) -боковой вынос отвала в обе стороны относительно тяговой рамы, мм не менее -поворотность круга -высота подъема отвала в транспортном положении, мм не менее -опускание отвала ниже опорной поверхности, мм не менее Передний бульдозерный отвал неповоротного типа: -длина, мм -высота с ножом, мм -опускание отвала ниже опорной поверхности, мм, не менее Передний бульдозерный отвал поворотного типа (по особому заказу): -длина,мм -угол поворота (влево, вправо), град -опускание отвала ниже опорной поверхности, мм Рыхлитель-кирковщик заднего расположения (по особому заказу): -ширина рыхления, мм -опускание ниже опорной поверхности, мм, не менее -число зубъев Электрооборудование: -тип -аккумуляторная батарея Система подогрева дизеля (по особому заказу): -тип подогревателя -потребляемая мощность, Вт полный режим частичный режим -расход топлива, кг/ч (л/ч), не более полный режим частичный режим Дисковый, установлен на входном валу заднего моста Механический 3740 620 до 1,57 (до 90) 800 Полноповоротный 350 450 2475 840 50 2840 30 до 100 1300 250 3 или 5 24-вольтовая, постоянного тока, однопроводная (минус на «массу») 6СТ-190А – 2 шт. ПЖД-12Б 70±10 50±10 1,3 (1,6) 0,6 (0,7) Продолжение таблицы 1 Наименование параметров Значение параметров Основные заправочные емкости, объем, л: -топливный бак -гидросистема (включая гидробак вместимостью 120 л) -картер центрального редуктора заднего моста (с дифференциалом) -картер балансира заднего моста (каждого) -картер коробки передач -масляная система дизеля 330 160 30 22 8 30             содержание   . .  1  2  3  4  5  6  7  8  9  10    ..

14 Автогрейдер — трактор Thompson

PDF Распечатать

Автогрейдеры Cat® продолжают традицию компании Caterpillar быть отраслевым стандартом в тяжелом строительстве, дорожном строительстве и государственных учреждениях. Модель 14 (14M3) оснащена множеством интегрированных технологических решений, повышающих эффективность работы оператора, повышающих уровень производительности и снижающих затраты на владение и эксплуатацию. Модель 14 использует более крупный двигатель, повышенную топливную экономичность, улучшенную балансировку машины, улучшенную производительность трансмиссии, более мощную телематику и дополнительные функции безопасности/удобства оператора.

Посмотреть Прокат

Двигатель

Базовая мощность (1-я передача) — сеть

238 л.с.

Модель двигателя

Кат C13

Отверстие

5.1in

Ход

6,2 дюйма

Скорость при номинальной мощности

1850 об/мин

Примечание (3)

Заявленная полезная мощность — это мощность, доступная при номинальной скорости 1850 об/мин, измеренная на маховике, когда двигатель оборудован вентилятором, воздухоочистителем, глушителем и генератором переменного тока.

Стандартная возможность

122°F

Примечание (2)

Оптимизированный VHP Plus входит в стандартную комплектацию 14M3.

Повышение крутящего момента

41%

Максимальная высота — полная мощность

13900 футов

Максимальный крутящий момент — VHP Plus

1137 фунтов/фут

Выбросы

Tier 4 Final/Stage V, эквивалент Tier 3/Stage IIIA или эквивалент Tier 2/Stage II

Максимальная высота — полная мощность (уровень 3)

14349 футов

Максимальная высота — полная мощность (уровень 2)

12049 футов

Примечание (1)

” data-metric=””> Полезная мощность проверяется в соответствии со стандартами ISO 9249, SAE J1349 и EEC 80/1269, действующими на момент изготовления.

Стандарт — скорость вентилятора — минимум

550 об/мин

Примечание (4)

Мощность соответствует стандарту ISO 14396. Номинальная скорость 1850 об/мин. VHP+ = 228 кВт (306 л.с.)

Примечание (5)

В двигателях Cat, оснащенных системой селективного каталитического восстановления (SCR), необходимо использовать: Жидкость для очистки дизельных выхлопных газов (DEF), соответствующую требованиям, изложенным в стандарте Международной организации по стандартизации (ISO) 22241-1.

Стандарт — скорость вентилятора — максимальная

1600 об/мин

Рабочий объем

763 дюймов³

Количество цилиндров

6

Гири

Эксплуатационная масса — обычное оборудование

57250 фунтов

Полная масса автомобиля — базовая* — всего

50980 фунтов

Полная масса автомобиля — База* — Передний мост

13994 фунтов

Полная масса автомобиля — обычное оборудование — всего

57250 фунтов

Полная масса автомобиля — обычное оборудование — задний мост

42005 фунтов

Полная масса автомобиля — обычное оборудование — передний мост

15245 фунтов

Полная масса автомобиля — База* — Задний мост

36994 фунтов

Примечание

5 R25 tires, full fuel tank operator and ROPS cab.” data-metric=””> * Базовая эксплуатационная масса рассчитана для стандартной конфигурации машины с шинами 20,5 R25, оператором с полным топливным баком и кабиной ROPS.

Отвал

Ширина лезвия

14 футов

Дуговой радиус

16,3 дюйма

Зазор в горле

4,6 дюйма

Ширина отвала — с концевыми насадками

169в

Высота отвала — с режущей кромкой

24,9 дюйма

Ширина отвала — без концевых насадок

164в

Высота отвала — без режущей кромки

23в

Диапазон лезвий

Максимальная глубина резания

3in” data-metric=”593mm”> 23,3 дюйма

Круговой центральный сдвиг — левый

25,6 дюйма

Максимальный подъем над землей

16,5 дюйма

Круговой центральный сдвиг – правый

20,5 дюйма

Диапазон наконечника отвала — назад

5°

Максимальный вылет плеч за пределы шин — справа

78,9 дюйма

Боковой сдвиг отвала – правый

31.1in

Боковой сдвиг отвала — левый

29,1 дюйма

Максимальный вылет плеч за пределы шин — левый

73,6 дюйма

Диапазон наконечника отвала — вперед

40°

Рама

Круг – внешний диаметр

7in” data-metric=”1822mm”> 71,7 дюйма

Передний мост — наклон колеса — влево/вправо

17.1°

Передний мост — общее колебание на сторону

32°

Емкость сервисного пополнения

Трансмиссия и дифференциал

23,5 галлона (США)

Бак жидкости для выхлопных газов дизельных двигателей (только Tier 4)

5,8 галлона (США)

Гидравлическая система

33 галлона (США)

Серкл Драйв

1,8 галлона (США)

Система охлаждения

15,9гал (США)

Топливный бак

109,9 галлона (США)

Система кондиционирования воздуха

Кондиционер

The system contains 2.0 kg (4.4 lb) of refrigerant which has a CO2 equivalent of 2.860 metric tonne (2.76 ton).” data-metric=””> Система кондиционирования воздуха на этой машине содержит фторированный хладагент парниковых газов R134a (потенциал глобального потепления = 1430). Система содержит 2,0 кг (4,4 фунта) хладагента, эквивалент CO2 которого составляет 2,860 метрических тонны (2,76 тонны).

Стандартное оборудование:

Примечание

• Стандартное и дополнительное оборудование может различаться. Для получения подробной информации обратитесь к дилеру Cat.



Среда оператора

• Джойстик, подлокотники с электрорегулировкой
• Кондиционер с обогревателем
• Индикатор штифта центрального смещения
• Крючок для одежды
• Подстаканник
• Дисплей, цифровая скорость и передача
• Двери, левая и правая сторона со стеклоочистителем
• Датчики (аналоговые) в кабине (включая уровень топлива, сочленения, температуру охлаждающей жидкости двигателя, обороты двигателя и температуру гидравлического масла)
• Датчики, машинный уровень
• Дисплей сообщений
• Джойстик выбора передач
• Джойстик гидравлического управления навесным оборудованием, рулевым управлением, трансмиссией
• Лестницы, кабина, левая и правая сторона
• Фары, левый и правый габаритные огни
• Фары ночной кабины, светодиодные
• Счетчик, час, цифровой
• Зеркало, внутреннее, заднего вида, широкоугольное
• Порт питания, 12 В
• Радио готово, развлечения
• Кабина с конструкцией ROPS, звукоизоляцией, менее 73 дБ (А) ISO 6394 (скорость вращения вентилятора 70 %)
• Сиденье, механическая подвеска, ткань
• Вещевые отсеки
• Блок управления дроссельной заслонкой, электронный



Силовая передача

• Воздухоочиститель, двухступенчатый, с радиальным уплотнением сухого типа, с индикатором обслуживания через направляющую и пылеуловителем
• Артикуляция, автоматический возврат в центр
• Доохладитель воздух-воздух (ATAAC)
• Автоматическая блокировка дифференциала
• Индикация износа тормозов
• Тормоза дисковые масляные, четырехколесные, гидравлические
• Постоянная мощность на землю
• Система мониторинга
• Сцепление, фрикцион кругового привода
• Дифференциал, блокировка/разблокировка*
• Слив, моторное масло, экология
• Потребительский вентилятор, гидравлический
• Режим двигателя ECO
• Пусковое эфирное масло
• Топливный бак, уровень земли
• Топливно-водяной сепаратор
• Гидравлический вентилятор
• Глушитель, под капотом (эквивалент China Nonroad Stage III и Tier 3/Stage IIIA/Tier 2/Stage II)
• Оптимизированный VHP
• Стояночный тормоз – многодисковый, герметичный, с масляным охлаждением
• Подкачивающий насос, топливный
• Слив отстойника, топливный бак
• Три варианта двигателя С13. Один соответствует стандартам на выбросы загрязняющих веществ Tier 4 Final/Stage V и требуется для стран с более высоким уровнем регулирования. Один из них соответствует стандартам Tier 3/Stage IIIA/China Nonroad Stage III, в зависимости от стандартов на выбросы загрязняющих веществ в конкретной стране. Один из них соответствует стандартам выбросов, эквивалентным Tier 2/Stage II, и доступен для менее регулируемых или нерегулируемых стран, в зависимости от стандартов конкретной страны.
• Трансмиссия, 8F/6R, Powershift, прямой привод



Электрический

• Генератор, 150 А, герметичный
• Аккумуляторы, необслуживаемые, HD, 1125 CCA
• Панель выключателя
• Электрическая система, 24 В*
• Ремень, поликлиновой, автоматический натяжитель
• Огни: заднего хода (светодиодные), дорожные на крыше, стоп-сигналы и задние фонари (светодиодные)
• Ссылка на продукт
• Стартер электрический
• Служебные фонари, корпус, задний, светодиодный



Безопасность

• Аварийная сигнализация, резервная
• Выключение двигателя с уровня земли
• Молоток (аварийный выход)
• Звуковой сигнал, электрический
• Блокировка, гидравлическое орудие для движения по дорогам
• Оператор отсутствует Система мониторинга
• Краска для уменьшения бликов – верхняя часть передней рамы, задний кожух и цилиндры рыхлителя
• Ремень безопасности, убирающийся, 76 мм (3 дюйма)
• Вторичное рулевое управление
• Окна, многослойное стекло: фиксированная передняя панель с прерывистым режимом работы стеклоочистителя; Боковые и задние дворники (3)



Дополнительное оборудование:

Примечание

• Стандартное и дополнительное оборудование может различаться. Для получения подробной информации обратитесь к дилеру Cat.



Среда оператора

• Воздушный звуковой сигнал
• Дверь с подогревом
• Зеркала повышенной видимости
• Зеркала, наружный обогрев 24 В
• Зеркала наружные
• Сиденье с подогревом
• Сиденье с подогревом/вентиляцией
• Камера заднего вида
• Индикатор ремня безопасности



Силовая передача

• Коробка передач, автоматическое переключение
• Двигатель, компрессионный тормоз



Технология

• Cat GRADE с поперечным уклоном
• Стабильный нож
• Джойстики расширенного управления
• Автоматическая артикуляция



Охранники

• Защита от мусора
• Защита цилиндра переднего моста
• Задние крылья
• Шумоизоляция, кожух двигателя и трансмиссия
• Защита коробки передач
• Аккумуляторы, подъемник лезвия
• Топливо для быстрой заправки, 378,5 л/мин (100 галлонов/мин)
• Металлические сменные накладки DCM



Электрика

• Лампа светодиодная, проблесковый маячок
• Фары, передние фары высокие
• Фары, передние фары ближнего света
• Крепление для сигнальной лампы
• Рабочие фары галогенные
• Рабочие фары LED



Безопасность

• Дополнительная камера заднего вида и монитор
• Ключ системы безопасности машины



Другие вложения

• Отвал, 4,9 м (16 футов)
• Нагреватель охлаждающей жидкости двигателя, 120 В
• Нагреватель охлаждающей жидкости двигателя, 240 В
• Гидравлические устройства с дополнительными гидрораспределителями: База +1, База +3, База +4, База +5, База +6
• Product Link спутниковая, сотовая связь
• Обод, 431,8 мм x 635 мм (17 дюймов x 25 дюймов) MP (запасной)
• Крыло для защиты от снега, готовая монтажная рама
• Быстрое заполнение



Рабочие инструменты/g.

e.t.

• Лезвие 4,9 м (16 футов) с плоской режущей кромкой 254 мм x 35 мм (10 дюймов x 1 3/8 дюйма)
• Толкатель, противовес
• Рыхлитель задний
• Зуб рыхлителя



Жидкости

• Охлаждающая жидкость, -51°C (-60°F)



Автогрейдер CASE 836C | CASE Строительная техника

Страница добавлена ​​в избранное

• Избранное ( )

• Быстрые ссылки

903:00

Выбрать страну

• Поиск

Оборудование

Автогрейдеры

• Эксплуатационная масса 26 466 фунтов | 12 005 кг
• Мощность двигателя 137 л. с. | 102 кВт

• Дом
• Оборудование
• Автогрейдеры
• org/ListItem”> Модели
• 836С

АВТОГРЕЙДЕР CASE 836C

При весе 24 466 фунтов автогрейдер Tier 4 Final CASE 836C идеально подходит для работ по профилированию небольших и средних размеров, таких как подготовка жилых площадок, уборка снега и муниципальные работы. Стандартные высокопроизводительные функции и установленные непосредственно гидравлические органы управления, которые дают операторам более чувствительные ощущения, приводят к большей точности, плавности работы и меньшему количеству переделок. И что еще лучше, грейдеры серии C поставляются с гарантией CASE ProCare, что дает владельцам предсказуемые затраты на три года и спокойствие.

Загрузки

Технические характеристики 836C

Размер файла 773,48 кб

Скачать
просмотр

Брошюра серии С

Размер файла 3,06 Мб

Скачать
просмотр

836 C Спецификации предложений

Скачать

Брошюра о полной линейке

Размер файла 4,5 Мб

Скачать
просмотр

Особенности

Специальная производительность

Автогрейдер 836C имеет несколько инновационных функций, упрощающих эксплуатацию, чтобы операторы могли сосредоточиться на точности и безопасности на рабочей площадке. Трансмиссия Ergopower и гидротрансформатор обеспечивают плавное автоматическое переключение передач, а гидравлическая блокировка дифференциала с автоматическим разделением мощности автоматически передает крутящий момент от скользящих шин к цепким.

Грейдеры серии C также оснащены эксклюзивной усиленной конструкцией дышла с А-образной рамой для превосходной устойчивости и седлом с гидравлическим управлением с 5 положениями. Отвал из высокоуглеродистой стали качается, наклоняется и двигается в поперечном направлении и устанавливается на скользящее крепление для гибкого позиционирования. Дополнительные параметры производительности включают плавающий отвал, удлинители отвала, передний бульдозерный отвал, задний рыхлитель и готовую к точности установку, которая подходит для любого крупного поставщика систем управления машинами.

Инновационные и эффективные выбросы

Требования к выбросам достигаются за счет инновационного сочетания катализаторов и фильтров FPT, а также системы автоматического управления катализаторами (ACM), которая не требует участия оператора и не влияет на характеристики автомобиля — все действия по управлению выбросами выполняются в фоновом режиме.

CASE Комфорт и видимость

Стандартная кабина с конструкцией ROPS/FOPS включает в себя сиденье с подогревом, AM/FM-радио, регулируемую консоль оператора и эргономичные органы управления. Конструкция кабины с задней установкой, широкие окна от пола до потолка и наружные зеркала обеспечивают превосходный обзор отвала и прилегающей территории, а тонированные безопасные стекла и солнцезащитные козырьки (спереди и сзади) помогают снизить температуру в кабине и блокируют ультрафиолетовые лучи. Камера заднего вида с 7-дюймовым ЖК-монитором и усовершенствованный пакет освещения также доступны для дальнейшего улучшения видимости на рабочей площадке.

Простота обслуживания

При быстром нажатии на рычаг капот двигателя гидравлически поднимается, обеспечивая беспрепятственный доступ к фильтрам и ключевым компонентам двигателя. Все контрольно-пропускные пункты расположены на уровне земли или крыла, чтобы сделать ежедневное техническое обслуживание максимально простым, а дополнительная автоматическая система смазки еще больше упрощает надлежащее обслуживание ваших инвестиций. Кроме того, с ProCare владельцы могут быть уверены в телематике SiteWatch™ и предсказуемых затратах на техническое обслуживание на срок до трех лет.

Детали

Стандартное оборудование

Открыть Закрывать

СРЕДА ОПЕРАТОРА

• Кабина ROPS/FOPS – SAE J231, ISO 3449
• Кабина с двумя полностью распашными дверями для доступа с обеих сторон, тонированными защитными стеклами, передним и задним солнцезащитным козырьком, открываемыми передними окнами
• Регулируемая консоль оператора – включает в себя рычаги управления гидравликой, рулевое колесо, световые индикаторы
• Сиденье на пневматической подвеске с втягивающимся ремнем безопасности длиной 3 дюйма (76 мм) и подвижными подлокотниками
• Потолочный светильник
• Внутреннее зеркало заднего вида
• Наружные зеркала заднего вида
• Подстаканник
• Лоток для хранения
• 12-вольтовая розетка
• Радио готово – 12 В
• Главный электрический выключатель – автоматический
• Обогреватель/антиобледенитель/компенсатор давления
• Звукоизоляция
• Радиоприемник Delphi AM/FM с компакт-диском
• шагов – влево/вправо
• Стеклоочиститель – передний
• Омыватель ветрового стекла – передний
• Крючок для одежды
• Ящик для хранения слева и справа
• Рычаг дроссельной заслонки

ДВИГАТЕЛЬ

• F4HFE6133*B003 NEF 6 цил. CR TAA 4V дизель с турбонаддувом
• Tier 4 Final Сертифицировано
• Вентилятор охлаждения с регулируемой температурой
• SCR только для доочистки отработавших газов
• Охладитель наддувочного воздуха
• Нагреватель решетки воздухозаборника
• Электронный впрыск топлива Common Rail
• Вентилятор охлаждения с гидравлическим приводом
• Автоматический холостой ход
• Холодный пуск до -19°C
• Воздухоочиститель/предварительный фильтр с линией очистки и предохранительным элементом
• Регулируемая скорость вентилятора

ПРИВОД

• Гидравлическая блокировка дифференциала
• Иммобилизационный дисковый тормоз на трансмиссии
• Коробка передач Powershift с 6 скоростями вперед и 3 назад со встроенным гидротрансформатором
• Гидравлическая двухконтурная тормозная система
• Передний гидростатический привод D.C.V.
  • Электронное управление приводом Объемный и гидравлический дифференциал — только переднеприводная версия
• Внутреннее зацепление:
  • Закрытый, беззазорный и не требующий обслуживания поворотный круг на 360°
• Рулевое управление с гидростатическим усилителем
• Круговой привод без предохранительной муфты
• Задний мост с автоматическим/ручным переключением передач
• Коробка передач с автоматическим/ручным переключением передач

ГИДРАВЛИКА

• Закрытый центр, чувствительная к нагрузке гидравлическая система
• Органы управления всеми функциями
• 10-секционный регулирующий клапан
• Гидравлический отвал с боковым смещением и наклоном
• 5-позиционное седло
• Отвал 11 футов x 20,7 дюйма (3355 x 526 мм)
• 8 гидравлических быстроразъемных соединений для диагностики
• Передний и задний трубопровод для гидравлического навесного оборудования
• Опора отвала без скарификатора
• Качающийся передний мост с гидравлической регулировкой наклона
• Качающаяся тандемная ось с автоматическим блокирующим дифференциалом
• Гидравлический круговой поворот – 360°
• Запорные клапаны гидравлической системы подъема отвала, смещения отвала, наклона переднего колеса, шага отвала, сочленения и специального оборудования, скарификатора – опционально, заднего рыхлителя – опционально
• Лезвие подъемного цилиндра запорного клапана

ШИНЫ

• 405/70 R20 SPT9 Dunlop

ПРИБОРЫ

• Аналоговые дисплеи/датчики:
  • Уровень топлива
  • Температура охлаждающей жидкости двигателя
  • Температура трансмиссионного масла
  • Температура гидравлического масла
• Функции монитора:
  • Счетчик часов; Автоматическая транс индикация; Индикация уровня синего DEF/Ad; Плавающий – если активирован; агрессивный режим FWD; Сообщение об ошибке; Сообщение о стояночном тормозе; состояние включения сцепления; Движение автомобиля – да/нет; Скорость двигателя; Скорость путешествия; Выбор текущей передачи; индикация ФНР; Часы; Бортовой компьютер; Потребление топлива; Процент уровня топлива; Давление масла; Температура охлаждающей жидкости; Температура моторного масла; Температура трансмиссионного масла; Температура гидравлического масла; Температура воздуха турбокомпрессора; Индикатор блокировки дифференциала; Индикатор выбора передач; диагностика двигателя; диагностика трансмиссии; диагностика клавиатуры; диагностика УСМ; модуль ограничения скорости; Поддержка разных серьезностей — белый/желтый/красный; Напряжение системы; Отчет об ошибках; Предупреждающие подсказки; Контрольные лампы – основное предупреждение, стояночный тормоз, низкое давление в тормозах, низкое давление в рулевом управлении, преднакал, дальний свет, сигналы поворота, аварийные огни, низкий уровень топлива.

ЭЛЕКТРООБОРУДОВАНИЕ

• 2 – Аккумуляторы для тяжелых условий эксплуатации – 1010 CCA
• Главный выключатель аккумулятора
• Монитор электронных систем
• Звуковой сигнал
• Генератор – 90 А
• Фары
• 2 — Передние поворотники
• 2 — Задние фонари с поворотниками, стоп-сигналы
• Прожекторы – на кабине

ДРУГОЕ

• Передний противовес
• Задний противовес
• Переднее крыло с откидными брызговиками
• Заднее крыло
• Противооткатные колодки x 2
• Стандартный инструмент
• Приводной вал Не требует обслуживания
• Задний рыхлитель Не требует обслуживания
• Бульдозер не требует обслуживания

TELEMATICS

• CASE SiteWatch™ Telematics — включает оборудование и трехлетнюю подписку на расширенные данные

Дополнительное оборудование

Открыть Закрывать

ОТВАЛИ

• 8 футов x 20,7 дюйма (2 440 x 526 мм), кривая с одним радиусом
• 10 футов x 20,7 дюйма (3050 x 526 мм), кривая с одним радиусом
• Удлинители – 2 фута (610 мм)
• Передний поплавковый регулятор
• Регулятор плавучести отвала — Hydraforce/HF22484-03
• Подъемный цилиндр/аккумуляторы бокового смещения
• Аккумуляторы подъемных цилиндров
• Отвал с предохранительной муфтой
• Боковые пластины отвала левые/правые

МЕСТО ОПЕРАТОРА

• Открывающиеся передние окна с обогревателем заднего стекла
• Нижний передний стеклоочиститель/омыватели
• Омыватель заднего стекла
• Кондиционер
• Низкопрофильная кабина
• Радио
• Сиденье на пневмоподвеске, с подогревом, подвижными подлокотниками

ГИДРАВЛИКА

• Задний рыхлитель с гидравлическим приводом
• Экологически чистое гидравлическое масло Panolin

ШИНЫ

• 420/75 R20 XMCL TL Michelin
• 455/70 R20 SPT9 Данлоп
• 405/70 R24 SPT9 Данлоп

ЭЛЕКТРИЧЕСКИЙ

• 2 – Передние рабочие фары
• 2 – Прожекторы на отвале
• 2 – Прожекторы на сочленении
• 2 – Прожекторы задние
• Комплект освещения Snow Wing
• Аварийный сигнал резервного копирования
• Маяк

ПРОЧЕЕ

• Двунаправленный вентилятор охлаждения двигателя
• Пакет для холодной погоды
• Огнетушитель
• Проблесковый маячок
• Ящик для инструментов – без инструментов
• Ящик для инструментов Deluxe – с инструментами
• Комплект для накачки шин
• Запасное колесо
• Кронштейн запасного колеса
• Знак медленно движущегося транспортного средства
• Задний крюк
• Дорожная техника
• Допуск для эксплуатации на дорогах
• Ограничение скорости 20 км/ч
• Ограничение скорости 25 км/ч

ПРИНАДЛЕЖНОСТИ

• Передний крюк
• Передний противовес — 1124 фунта (510 кг)
• Задний противовес — 330,7 фунта (150 кг)
• Передний отвал
• Скарификатор отвала
• Рыхлитель отвала
• Передняя нажимная пластина
• Передняя опора и подъемный цилиндр
• Задний рыхлитель с 3 или 5 зубьями с защитным устройством или без него

Гарантия

Открыть Закрывать

Базовая и расширенная гарантия

CASE ProCare применяется при заказе некоторых новых тяжелых машин.

Информацию о наличии модели и сроках поставки можно получить у дилера CASE.

Галерея

НАЙТИ ДИЛЕРА

Дилеры CASE предоставляют оборудование мирового класса и послепродажную поддержку, лучшие в отрасли гарантии и гибкое финансирование.

Чтобы начать поиск, введите следующую информацию:

Выберите регионСША

Следующие шаги

Что мы можем вам помочь найти?

0 результатов найдено

закрывать

категория

• • Оборудование
  • Повышение
  • Новости
  • Событие
  • Промышленность
  • Общий
  • История

отфильтровано:

Ничего не найдено

Щелкните этот значок по всему сайту, чтобы добавить страницы в избранное.
