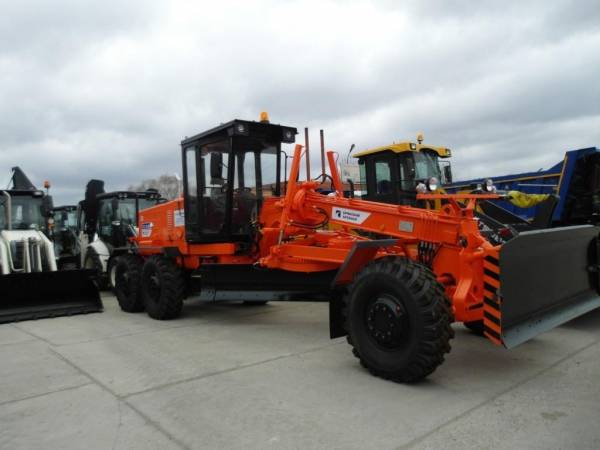

Автогрейдер ГС 14.02 является самим близким аналогом мощного ДЗ-180 и чуть более слабого ГС-10.20П

Автогрейдер ГС 14.02 является самим близким аналогом мощного ДЗ-180 и чуть более слабого ГС-10.20П. Основное направление его работ – перемещение и разравнивание грунта, планировка; выравнивание и формирование поверхностей; перемещение на недалекие расстояния сыпучих материалов; возделывание канав и кюветов. Дополнительно грейдер ГС 14 02 может быть использован при очистке трасс от большой массы снега и льда. Рама, имеющая шарнирные соединения и подвижный грейдерный отвал дают возможность охватывать сразу большую область очищаемой поверхности и сделать качество чистки максимально высоким.

Технические характеристики автогрейдера ГС 14.02

Производитель ГС 14.02 наделил агрегат выносливым и долговечным 6-цилиндровым дизельным двигателем. Уникальная система прямого впрыска горючего позволяет точно рассчитывать его необходимую дозировку и значительно снижает расход топлива автогрейдера ГС 14. 02. Механическая трансмиссия имеет шесть скоростей. Ведущий задний мост гс 14.02 оснащен встроенным дифференциалом, редукторами и колесными парными тележками – такая конструкция позволяет максимально использовать мощность двигателя. Между прочим, ГС-10.20П имеет 18 передних передач и 4 задние.

Колесные тормоза, которые вынесены на валы задних колес, разделены на параллельные контуры – такая конструкция обеспечивает эффективное торможение в объеме половины штатного тормозного усилия в ситуации, когда один из тормозных контуров вышел из строя. Надежное сцепление ГС 14.02 и усовершенствованная тормозная система делают агрегат безопасным и надежным даже в самых сложных условиях труда.

Кабина грейдера ГС 14.02

Рабочее место оператора имеет повышенную комфортность, и полностью соответствуют стандартам безопасности, предъявляемым к данному типу спецтехники. Если смотреть на фото ГС 14.02, можно отметить достаточно просторное водительское место и симпатичный дизайн кабины – иными словами, созданы все условия, чтобы сделать процесс управления техникой максимально приятным.

Особенности конструкции и дополнительное оборудование.

Основная рама агрегата имеет специальную конструкцию, которая позволяет эффективно использовать разные виды дополнительного оборудования:

• Рыхлитель-кирковщик;
• Рыхлитель-скарификатор;
• Отвал для уборки снега за ограждениями;
• Отвал для уборки снега с поверхности дорог;
• Снегоочиститель передний;
• Удлинитель отвала;
• Нож-отвал гс 14.02;
• Снегоочистительные ножки.

Более 15 различных дополнительных аппаратов можно использовать с ГС-10.20П для расширения функциональных возможностей.

Особенности управления.

Легкую управляемость и абсолютное подчинение действиям оператора обеспечивает передний мост, чувствительность которого усилена гидроцилиндрами. Такая конструктивная особенность делает технику одинаково «послушным» и манёвренным при свободной транспортировке и полной рабочей нагрузке. Высокую подвижность рабочего агрегата обусловливает шарнирное соединение основания рамы. Благодаря этому обеспечивается жесткое сцепление гс 14.02 с наклонными поверхностями и с неустойчивой почвой.

В каталоге автогрейдер гс 14.02 представлен как агрегат высокой мощности с широким диапазоном использования. Стоит отметить выносливость данной техники – она полностью соответствует заявлениям производителя, и делает грейдер ГС 14 02 качественно заметным на фоне своих аналогов. ГС-10.20П выгодно выделяется своим идеальным соотношением возможностей, цены и качества. Этот агрегат среднего класса выполняет максимум своих задач при минимальных усилиях.

Технические характеристики ГС 14.02

Колесная формула	1x2x3
Эксплуатационная масса	12700 кг
Тип двигателя	дизельный
Двигатель	Д-260. 14-81
Эксплуатационная мощность	100 кВт
Тип коробки передач	механическая
Максимальная скорость	34,2 км/ч
Число передач вперед/назад	6/2 км/ч
Ширина грейдерного отвала	3740 мм
Высота грейдерного отвала	620 мм
Угол поворота грейдерного отвала в плане	90 градусов
Минимальный радиус поворота	7500 мм
Длина	9340 мм
Ширина	2500 мм
Высота	3475 мм

Авто грейдер гс 1402: технические характеристики, отзывы цена

Статья обновлена 10. 01.2021

Грейдер гс 1402 – самоходная машина среднего тоннажа с эксплуатационным весом 12,850 тонн, применяемая для строительства объектов транспортной инфраструктуры, перемещения сыпучих материалов и планировки грунтовых поверхностей. Эта модель пневмоколесной спецтехники применяется на объектах с большим объемом землеройных и профилировочных работ.

Назначение и преимущества грейдера ГС 1402

Данная самоходная машина ГС (грейдер самоходный) 14-й серии оснащена поворотным грейдерным отвалом широкого захвата с ножом, что позволяет производить грейдерные и бульдозерные работы одновременно:

•  перемещать грунт (щебень, гравий песок) при строительстве дорог;
•  формировать насыпи и откосы под углом до 90°;
•  производить очистку полотна от строительного мусора, снега и льда;
•  выравнивать (планировать) грунтовые поверхности;
•  разбивать с помощью кирковщика твердые дорожные покрытия.

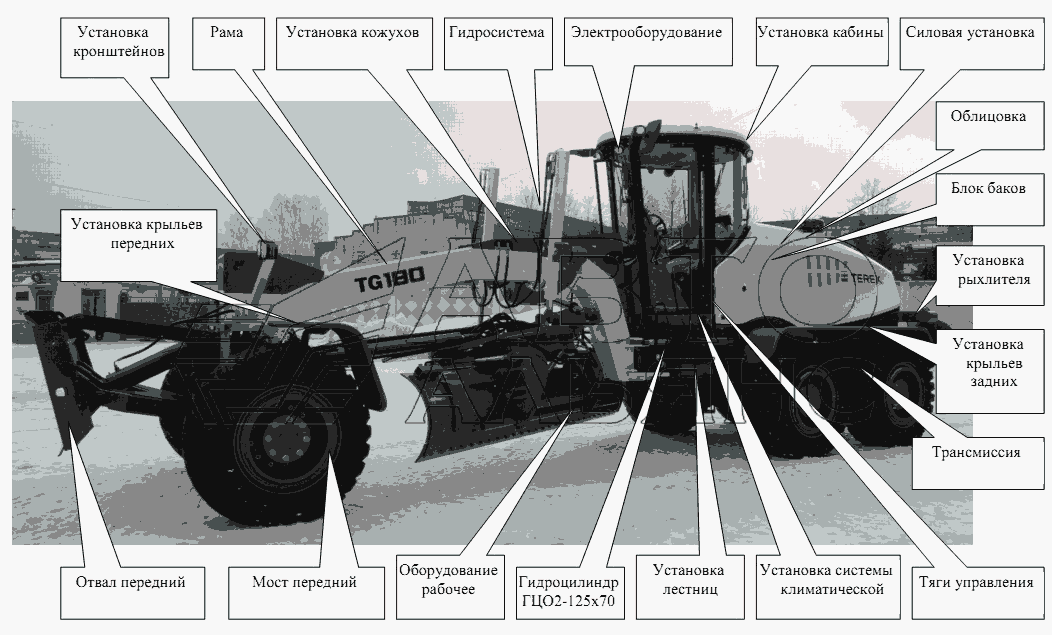

Устройство автогрейдера

Передняя рама машины цельносварная (коробчатая) соединяется шарнирно с задней рамой. Конструкция трехосная, управление парой поворотных колес производится гидравликой. В транспортном средстве применена колесная формула 1х2х3 с двумя ведущими и одной управляемой осями. Колесные диски имеют диаметр 8,5”–20”. К грейдеру может подсоединяться до пятнадцати видов навесного оборудования, включая тандемную тележку.

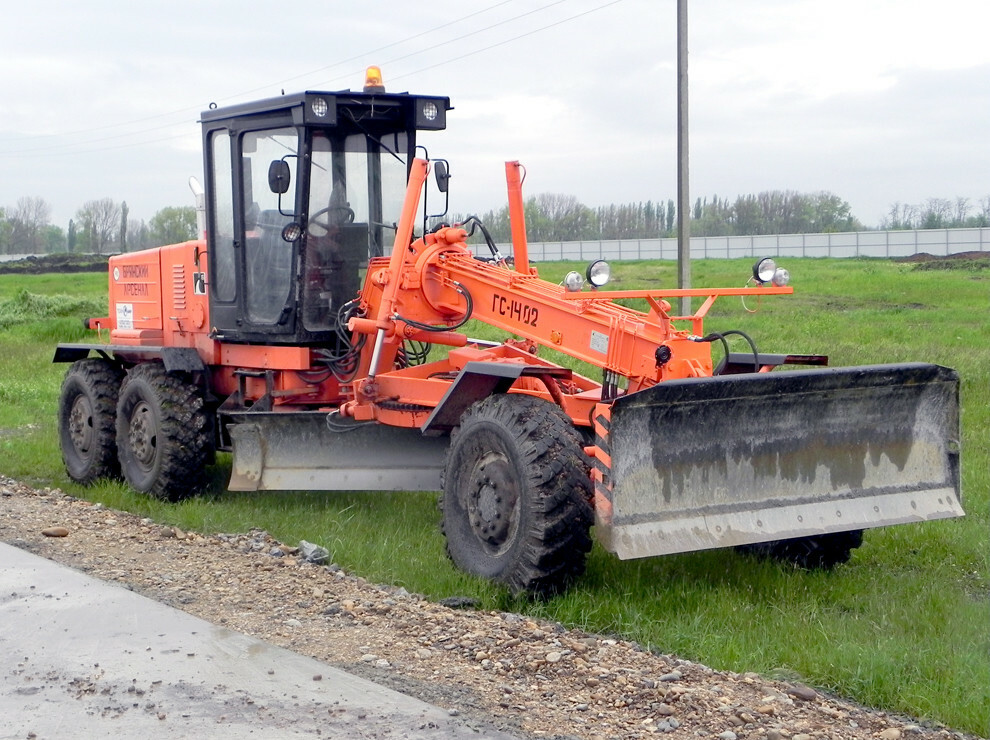

Автогрейдер гс 1402

Основные технические характеристики ГС 14 02:

Размеры д/ш/в, мм	Скорость движения км/час	Расход горючего г/кВт.ч.	Кол-во передач	Шарнир рамы	Радиус поворота
8825/2500/3475	34	220	6/2	26°	7,8 м

Характеристики двигателя

В качестве силовой установки автогрейдера данной серии служит V-образный 6-цилиндровый агрегат ЯМЗ-236Г6 или двигатель Д-260.14 производства ММЗ. В основном он предназначен для установки в спецтехнику, также может использоваться в дизель-генераторах. Двигатель четырехтактный, работает на дизельном топливе и развивает мощность 150л.с. Мотор оснащен системами инжекторного впрыска топлива в цилиндры, охлаждение жидкостное с помощью радиатора, оснащенного вентилятором. Силовой агрегат раскручивает вал до 1700 об./мин.

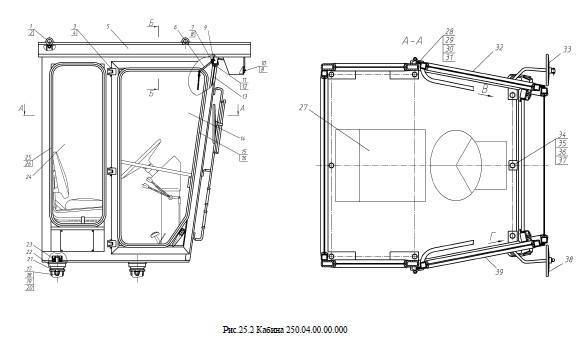

Кабина и органы управления оператора

Повышает эффективность использования автогрейдера эргономичная кабинка оператора, расположенная на передней раме. Наклон кабины вперед улучшает нижнюю обзорность с рабочего места. Рулевое колесо и приборная панель расположена спереди в 90°секторе. На дисплейном блоке водитель может отслеживать контрольные параметры работы систем и включение аварийных сигнализаторов, автоматических переключателей гидрораспределителей. По правую руку расположены: рычаг переключения механической КПП, органы управления освещением, отоплением и омывателями стекол, тумблеры и клавиши опций, блок предохранителей. Дополнительный комфорт создает отсутствие вибрации и хорошая шумоизоляция. Громкость звука в кабине от работающего дизеля сравнима с допустимым уровнем шумов в салоне пассажирского автобуса и не превышает 78–80 дб.

Кабина грейдера гс 1402

Комплектация и отзывы пользователей

Основным сменным оборудованием автогрейдера являются:

•  поворотный отвал бульдозерного типа;
•  боковой отвал грейдерного типа;
•  кирковщик на 7 – 11 зубьев или рыхлитель, подсоединяемые к задней полураме.

Грейдер ГС 1402 разработан и производится ЗАО «Брянский арсенал». Предприятие известно как поставщик мощной и надежной строительно-дорожной техники. На сегодняшний день оно является единственным производителем в России, выпускающим полный модельный ряд автогрейдеров. Благодаря оптимизации модельного ряда высвободившиеся средства были направлены на устранение недостатков, выявленных при эксплуатации популярных моделей.

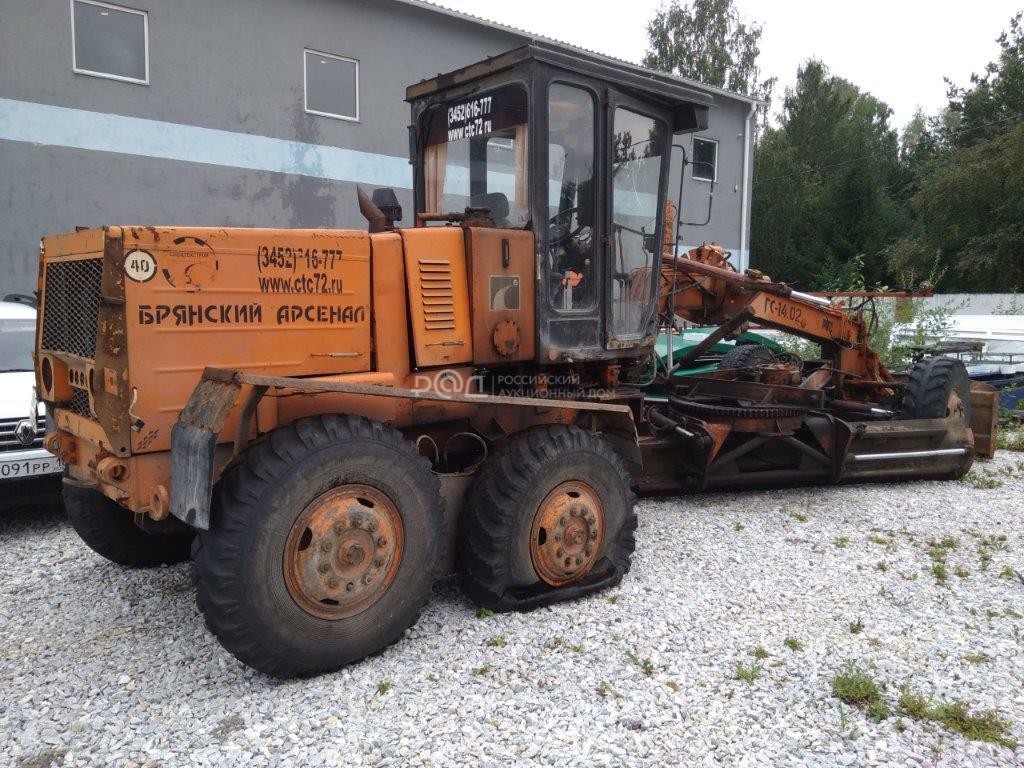

Стоимость нового и б/у автогрейдера

Стоимость нового грейдера 2017 г.в. с набором рабочего оборудования составляет 5,3 млн. р. Приобрести б/у машину, например, 2002 г.в. с наработкой 1000 моточасов (после капремонта) можно за 750 тыс. р.

Аналоги модели

Автогрейдер ГС 14.02 является близким аналогом мощного ДЗ-180. Он занимает промежуточное положение между ним и чуть более слабым ГС-10.20П. С этими разработками он не первый год конкурирует на рынке дорожной техники.

ГС-1402 на протяжении последних лет имеет преимущественно положительные отзывы эксплуатационщиков спецтранспорта.

Читайте еще:

Автогрейдер CASE 836C | CASE Строительная техника

Страница добавлена ​​в избранное

• Избранное ( )

• Быстрые ссылки

• Выбрать страну

• Поиск

Оборудование

Автогрейдеры

• Эксплуатационная масса 26 466 фунтов | 12 005 кг
• Мощность двигателя 137 л.
  с. | 102 кВт

• Дом
• Оборудование
• Автогрейдеры
• org/ListItem”> Модели
• 836С

АВТОГРЕЙДЕР CASE 836C

При весе 24 466 фунтов автогрейдер Tier 4 Final CASE 836C идеально подходит для работ по профилированию небольших и средних размеров, таких как подготовка жилых площадок, уборка снега и муниципальные работы. Стандартные высокопроизводительные функции и установленные непосредственно гидравлические органы управления, которые дают операторам более чувствительные ощущения, приводят к большей точности, плавности работы и меньшему количеству переделок.

И что еще лучше, грейдеры серии C поставляются с гарантией CASE ProCare, что дает владельцам предсказуемые затраты на три года и спокойствие.

Загрузки

Технические характеристики 836C

Размер файла 773,48 кб

Скачать

просмотр

Брошюра серии С

Размер файла 3,06 Мб

Скачать
просмотр

Брошюра о полной линейке

Размер файла 4,55 Мб

Скачать
вид

Особенности

Специальная производительность

Автогрейдер 836C имеет несколько инновационных функций, упрощающих эксплуатацию, чтобы операторы могли сосредоточиться на точности и безопасности на рабочей площадке. Трансмиссия Ergopower и гидротрансформатор обеспечивают плавное автоматическое переключение передач, а гидравлическая блокировка дифференциала с автоматическим разделением мощности автоматически передает крутящий момент от скользящих шин к цепким.

9Грейдеры серии 0002 C также оснащены эксклюзивной усиленной конструкцией дышла с А-образной рамой для превосходной устойчивости и 5-позиционным седлом с гидравлическим управлением. Отвал из высокоуглеродистой стали качается, наклоняется и перемещается в поперечном направлении и устанавливается на скользящее крепление для гибкого позиционирования. Дополнительные параметры производительности включают плавающий отвал, удлинители отвала, передний бульдозерный отвал, задний рыхлитель и готовую к точности установку, которая подходит для любого крупного поставщика систем управления машинами.

Инновационные и эффективные выбросы

Требования к выбросам достигаются за счет инновационного сочетания катализаторов и фильтров FPT, а также системы автоматического управления катализаторами (ACM), которая не требует вмешательства оператора и не влияет на характеристики автомобиля — все действия по управлению выбросами выполняются в фоновом режиме.

CASE Комфорт и видимость

Стандартная кабина с конструкцией ROPS/FOPS включает в себя сиденье с подогревом, AM/FM-радио, регулируемую консоль оператора и эргономичные органы управления. Конструкция кабины с задней установкой, широкие окна от пола до потолка и наружные зеркала обеспечивают превосходный обзор отвала и прилегающей территории, а тонированные безопасные стекла и солнцезащитные козырьки (спереди и сзади) помогают снизить температуру в кабине и блокируют ультрафиолетовые лучи. Камера заднего вида с 7-дюймовым ЖК-монитором и усовершенствованный пакет освещения также доступны для дальнейшего улучшения видимости на рабочей площадке.

Простота обслуживания

При быстром нажатии на рычаг капот двигателя гидравлически поднимается, обеспечивая беспрепятственный доступ к фильтрам и ключевым компонентам двигателя. Все контрольно-пропускные пункты расположены на уровне земли или крыла, чтобы сделать ежедневное техническое обслуживание максимально простым, а дополнительная автоматическая система смазки еще больше упрощает надлежащее обслуживание ваших инвестиций. Кроме того, с ProCare владельцы могут быть уверены в телематике SiteWatch™ и предсказуемых затратах на техническое обслуживание на срок до трех лет.

Детали

Стандартное оборудование

Открыть Закрывать

СРЕДА ОПЕРАТОРА

• Кабина ROPS/FOPS – SAE J231, ISO 3449
• Кабина с двумя полностью распашными дверями для доступа в обе стороны, тонированными защитными стеклами, передним и задним солнцезащитным козырьком, открываемыми передними окнами
• Регулируемая консоль оператора – включает в себя рычаги управления гидравликой, рулевое колесо, световые индикаторы
• Сиденье на пневматической подвеске с выдвижным ремнем безопасности длиной 76 мм и подвижными подлокотниками
• Потолочный светильник
• Внутреннее зеркало заднего вида
• Наружные зеркала заднего вида
• Подстаканник
• Лоток для хранения
• 12-вольтовая розетка
• Радио готово – 12 Вольт
• Главный электрический выключатель – автоматический
• Обогреватель/антиобледенитель/компенсатор давления
• Звукоизоляция
• Радиоприемник Delphi AM/FM с компакт-диском
• Шагов – влево/вправо
• Стеклоочиститель – передний
• Омыватель ветрового стекла – передний
• Крючок для одежды
• Ящик для хранения слева и справа
• Рычаг дроссельной заслонки

ДВИГАТЕЛЬ

• F4HFE6133*B003 NEF 6 цил. CR TAA 4V дизельный двигатель с турбонаддувом
• Окончательный сертификат уровня 4
• Вентилятор охлаждения с регулируемой температурой
• Система SCR только для нейтрализации отработавших газов
• Охладитель наддувочного воздуха
• Нагреватель решетки воздухозаборника
• Электронный впрыск топлива Common Rail
• Вентилятор охлаждения с гидравлическим приводом
• Автоматический холостой ход
• Холодный пуск до -19°C
• Воздухоочиститель/предварительный фильтр с линией очистки и предохранительным элементом
• Переменная скорость вентилятора

ПРИВОД

• Гидравлическая блокировка дифференциала
• Иммобилизационный дисковый тормоз на трансмиссии
• Коробка передач Powershift с 6 скоростями вперед и 3 назад со встроенным гидротрансформатором
• Гидравлическая двухконтурная тормозная система
• Передний гидростатический привод D. C.V.
  • Электронный блок управления приводом Объемный и гидравлический дифференциал — только переднеприводная версия
• Внутреннее зацепление:
  • Закрытый, беззазорный и не требующий обслуживания поворотный круг на 360°
• Гидростатический усилитель рулевого управления
• Круговой привод без предохранительной муфты
• Задний мост с автоматическим/ручным переключением передач
• Коробка передач с автоматическим/ручным переключением передач

ГИДРАВЛИКА

• Закрытый центр, чувствительная к нагрузке гидравлическая система
• Управление всеми функциями
• 10-секционный регулирующий клапан
• Гидравлический боковой сдвиг и наклон отвала
• 5-позиционное седло
• Отвал 11 футов x 20,7 дюйма (3355 x 526 мм)
• 8 гидравлических диагностических быстроразъемных соединений
• Передний и задний трубопровод для гидравлического навесного оборудования
• Опора отвала без скарификатора
• Качающийся передний мост с гидравлической регулировкой наклона
• Качающаяся тандемная ось с автоматическим блокирующим дифференциалом
• Гидравлический круговой поворот – 360°
• Запорные клапаны гидравлической системы подъема отвала, смещения отвала, наклона переднего колеса, шага отвала, шарнирно-сочлененного и специального оборудования, скарификатора – опционально, заднего рыхлителя – опционально
• Лезвие подъемного цилиндра стопорного клапана

ШИНЫ

• 405/70 R20 SPT9 Dunlop

ПРИБОРЫ

• Аналоговые дисплеи/датчики:
  • Уровень топлива
  • Температура охлаждающей жидкости двигателя
  • Температура трансмиссионного масла
  • Температура гидравлического масла
• Функции монитора:
  • Счетчик часов; Автоматическая транс индикация; Индикация уровня синего DEF/Ad; Плавающий – если активирован; агрессивный режим FWD; сообщение об ошибке; Сообщение о стояночном тормозе; состояние включения сцепления; Движение автомобиля – да/нет; Скорость двигателя; Скорость путешествия; Выбор текущей передачи; индикация ФНР; Часы; Бортовой компьютер; Потребление топлива; Процент уровня топлива; Давление масла; Температура охлаждающей жидкости; Температура моторного масла; Температура трансмиссионного масла; Температура гидравлического масла; Температура воздуха турбокомпрессора; Индикатор блокировки дифференциала; Индикатор выбора передач; диагностика двигателя; диагностика трансмиссии; диагностика клавиатуры; диагностика УСМ; модуль ограничения скорости; Поддержка разных серьезностей — белый/желтый/красный; Напряжение системы; Отчет об ошибках; Предупреждающие подсказки; Контрольные лампы – основное предупреждение, стояночный тормоз, низкое давление в тормозах, низкое давление в рулевом управлении, преднакал, дальний свет, сигналы поворота, аварийные огни, низкий уровень топлива.

ЭЛЕКТРООБОРУДОВАНИЕ

• 2 – Аккумуляторы повышенной мощности – 1010 CCA
• Главный выключатель аккумуляторной батареи
• Монитор электронных систем
• Звуковой сигнал
• Генератор – 90 А
• Фары
• 2 — Поворотники передние
• 2 — Задние фонари с поворотниками, стоп-сигналы
• Прожекторы – на кабине

ДРУГОЕ

• Передний противовес
• Задний противовес
• Переднее крыло с откидными брызговиками
• Заднее крыло
• Противооткатные колодки x 2
• Стандартный инструмент
• Приводной вал Не требует обслуживания
• Задний рыхлитель Необслуживаемый
• Бульдозер не требует обслуживания

TELEMATICS

• CASE SiteWatch™ Telematics — включает оборудование и трехлетнюю подписку на расширенные данные

Дополнительное оборудование

Открыть Закрывать

ОТВАЛИ

• 8 футов x 20,7 дюйма (2 440 x 526 мм), кривая с одним радиусом
• 10 футов x 20,7 дюйма (3050 x 526 мм), кривая с одним радиусом
• Удлинители – 2 фута (610 мм)
• Передний поплавковый регулятор
• Регулятор флотации отвала — Hydraforce/HF22484-03
• Подъемный цилиндр/аккумуляторы бокового смещения
• Аккумуляторы подъемных цилиндров
• Отвал с предохранительной муфтой
• Боковые пластины отвала левые/правые

МЕСТО ОПЕРАТОРА

• Открывающиеся передние окна с обогревателем заднего стекла
• Нижний передний стеклоочиститель/омыватели
• Омыватель заднего стекла
• Кондиционер
• Низкопрофильная кабина
• Радио
• Сиденье на пневмоподвеске, с подогревом, подвижными подлокотниками

ГИДРАВЛИКА

• Задний рыхлитель с гидравлическим приводом
• Экологически чистое гидравлическое масло Panolin

ШИНЫ

• 420/75 R20 XMCL TL Michelin
• 455/70 Р20 СПТ9 Данлоп
• 405/70 Р24 СПТ9 Данлоп

ЭЛЕКТРИЧЕСКИЙ

• 2 – Передние рабочие фары
• 2 – Прожекторы на отвале
• 2 – Прожекторы на сочленении
• 2 — Прожекторы задние
• Комплект освещения Snow Wing
• Аварийный сигнал резервного копирования
• Маяк

ДРУГОЕ

• Двунаправленный вентилятор охлаждения двигателя
• Пакет для холодной погоды
• Огнетушитель
• Проблесковый маячок
• Ящик для инструментов – без инструментов
• Ящик для инструментов Deluxe – с инструментами
• Комплект для накачки шин
• Запасное колесо
• Кронштейн запасного колеса
• Знак медленно движущегося транспортного средства
• Задний крюк
• Дорожная техника
• Допуск для эксплуатации на дорогах
• Ограничение скорости 20 км/ч
• Ограничение скорости 25 км/ч

ПРИНАДЛЕЖНОСТИ

• Передний крюк
• Передний противовес — 1124 фунта (510 кг)
• Задний противовес — 330,7 фунта (150 кг)
• Передний отвал
• Скарификатор отвала
• Рыхлитель отвала
• Передняя нажимная пластина
• Передняя опора и подъемный цилиндр
• Задний рыхлитель с 3 или 5 зубьями с защитным устройством или без него

Гарантия

Открыть Закрывать

Базовая и расширенная гарантия

CASE ProCare применима при заказе некоторых новых тяжелых машин.

Информацию о наличии модели и сроках поставки можно получить у дилера CASE.

Галерея

НАЙТИ ДИЛЕРА

Дилеры CASE предоставляют оборудование мирового класса и послепродажную поддержку, лучшие в отрасли гарантии и гибкое финансирование.

Чтобы начать поиск, введите следующую информацию:

Выберите регионСША

Следующие шаги

Что мы можем вам помочь найти?

0 результатов найдено

закрывать

категория

• • Оборудование
  • Повышение
  • Новости
  • Событие
  • Промышленность
  • Общий
  • История

отфильтровано по:

Ничего не найдено

Щелкните этот значок по всему сайту, чтобы добавить страницы в избранное.

Мои любимые ДЕЛА

0 результат найден

закрывать

14 Автогрейдер — кассовое оборудование

Обзор 360°

видео

видео

видео

видео

видео

видео

видео

• ОБЗОР
• СПЕЦИФИКАЦИЯ
• СТАНДАРТ / ДОПОЛНИТЕЛЬНО

Описание продукта

Автогрейдеры Cat® продолжают традицию Caterpillar быть отраслевым стандартом в тяжелом строительстве, дорожном строительстве и государственных учреждениях. Модель 14 (14M3) оснащена множеством интегрированных технологических решений, повышающих эффективность работы оператора, повышающих уровень производительности и снижающих затраты на владение и эксплуатацию. Модель 14 использует более крупный двигатель, повышенную топливную экономичность, улучшенную балансировку машины, улучшенную производительность трансмиссии, более мощную телематику и дополнительные функции безопасности/удобства оператора.

• Базовая мощность (1-я передача) — чистая – 238 л.с.
• Инженерная модель – Кат С13
• Скважина – 5,1 дюйма
• Гладить – 6,2 дюйма
• Скорость при номинальной мощности – 1850 об/мин
• Заметка 3) – Заявленная полезная мощность — это мощность, доступная при номинальной скорости 1850 об/мин, измеренная на маховике, когда двигатель оснащен вентилятором, воздухоочистителем, глушителем и генератором переменного тока.
• Стандартная возможность – 122°F
• Заметка 2) – Оптимизированный VHP Plus является стандартным для 14M3.
• Увеличение крутящего момента – 41%
• Максимальная высота — полная мощность – 13900 футов
• Максимальный крутящий момент — VHP Plus – 1137 фунтов/фут
• Выбросы – Tier 4 Final/Stage V, эквивалент Tier 3/Stage IIIA или эквивалент Tier 2/Stage II
• Максимальная высота — полная мощность (уровень 3) – 14349 футов
• Максимальная высота — полная мощность (уровень 2) – 12049 футов
• Примечание (1) – Полезная мощность проверена в соответствии со стандартами ISO 9249, SAE J1349 и EEC 80/1269, действующими на момент изготовления.
• Стандартная — скорость вентилятора — минимальная – 550 об/мин
• Примечание (4) – Мощность согласно заявленному стандарту ISO 14396. Номинальная скорость 1850 об/мин. VHP+ = 228 кВт (306 л.с.)
• Примечание (5) – В двигателях Cat, оборудованных системой селективной каталитической нейтрализации (SCR), необходимо использовать: Жидкость для очистки дизельных выхлопных газов (DEF), соответствующую требованиям, изложенным в стандарте Международной организации по стандартизации (ISO) 22241-1.
• Стандартная — скорость вентилятора — максимальная – 1600 об/мин
• смещение – 763 дюйма³
• Количество цилиндров – 6

• Эксплуатационная масса — обычное оборудование – 57250 фунтов
• Полная масса автомобиля — базовая* — общая – 50980 фунтов
• Полная масса автомобиля — база* — передний мост – 13994 фунта
• Полная масса автомобиля — стандартная комплектация — общая – 57250 фунтов
• Полная масса автомобиля — обычное оборудование — задний мост – 42005 фунтов
• Полная масса автомобиля — обычное оборудование — передний мост – 15245 фунтов
• Полная масса автомобиля — База* — Задний мост – 36994 фунта
• Примечание – * Базовая эксплуатационная масса рассчитана для стандартной конфигурации машины с шинами 20,5 R25, оператором с полным топливным баком и кабиной ROPS.

• Ширина лезвия – 14 футов
• Радиус дуги – 16,3 дюйма
• Очищение горла – 4,6 дюйма
• Ширина отвала — с концевыми насадками – 169в
• Высота отвала — с режущей кромкой – 24,9 дюйма
• Ширина отвала – без торцевых насадок – 164 дюйма
• Высота отвала – без режущей кромки – 23 дюйма

• Максимальная глубина резания – 23,3 дюйма
• Круговой центральный сдвиг – влево – 25,6 дюйма
• Максимальный подъем над землей – 16,5 дюймов
• Круговой центральный сдвиг – вправо – 20,5 дюйма
• Диапазон кончика отвала — назад – 5°
• Максимальный вылет плеч за пределы шин — справа – 78,9 дюйма
• Боковое смещение отвала – вправо – 31,1 дюйма
• Боковое смещение отвала — влево – 29. 1 дюйм
• Максимальный вылет плеча за пределы шин — слева – 73,6 дюйма
• Диапазон кончика отвала — вперед – 40°

• Круг – внешний диаметр – 71,7 дюйма
• Передний мост — наклон колеса — влево/вправо – 17,1°
• Передний мост — общее колебание с каждой стороны – 32°

• Трансмиссия и дифференциал – 23,5 галлона (США)
• Бак жидкости для выхлопных газов дизельных двигателей (только Tier 4) – 5,8 галлона (США)
• Гидравлическая система – 33 галлона (США)
• Серкл Драйв – 1,8 галлона (США)
• Система охлаждения – 15,9галлон (США)
• Топливный бак – 109,9 галлона (США)

• Кондиционер – Система кондиционирования воздуха на этой машине содержит фторированный хладагент парниковых газов R134a (потенциал глобального потепления = 1430). Система содержит 2,0 кг (4,4 фунта) хладагента, эквивалент CO2 которого составляет 2,860 метрических тонны (2,76 тонны).

Стандартное оборудование:

• Примечание

  • Стандартное и дополнительное оборудование может различаться. Для получения подробной информации обратитесь к дилеру Cat.

• Среда оператора

  • Джойстик, подлокотники с электроприводом
  • Кондиционер с обогревателем
  • Индикатор штифта центрального смещения
  • Крючок для одежды
  • Подстаканник
  • Дисплей, цифровая скорость и передача
  • Двери, левая и правая сторона со стеклоочистителем
  • Датчики (аналоговые) внутри кабины (указывают уровень топлива, шарнирное сочленение, температуру охлаждающей жидкости двигателя, обороты двигателя и температуру гидравлического масла)
  • Приборы, машинный уровень
  • Отображение сообщений
  • Джойстик выбора передач
  • Джойстик управления гидравликой навесного оборудования, рулевого управления, трансмиссии
  • Лестницы, кабина, левая и правая сторона
  • Фары, левый и правый габаритные огни
  • Освещение ночного освещения кабины светодиодное
  • Счетчик, час, цифровой
  • Зеркало, внутреннее, заднего вида, широкоугольное
  • Порт питания, 12 В
  • Готовое радио, развлечения
  • Кабина с конструкцией ROPS, звукоизоляцией, менее 73 дБ(А) ISO 6394 (скорость вентилятора 70 %)
  • Сиденье, механическая подвеска, ткань
  • Вещевые отсеки
  • Блок управления дроссельной заслонкой, электронный

• Силовая передача 907:35

  • Воздухоочиститель, двухступенчатый, с радиальным уплотнением сухого типа, с индикатором обслуживания через направляющую и пылеуловителем
  • Артикуляция, автоматический возврат в центр
  • Промежуточный воздухоохладитель (ATAAC)
  • Автоматическая блокировка дифференциала
  • Индикация износа тормозов
  • Тормоза дисковые масляные, четырехколесные, гидравлические
  • Постоянная мощность на землю
  • Система мониторинга
  • Сцепление, фрикцион кругового привода
  • Дифференциал, блокировка/разблокировка*
  • Слив, моторное масло, экология
  • Потребительский вентилятор, гидравлический
  • Режим двигателя ECO
  • Эфир для облегчения запуска
  • Топливный бак, уровень земли
  • Топливно-водяной сепаратор
  • Гидравлический вентилятор
  • Глушитель, под капотом (эквивалент China Nonroad Stage III и Tier 3/Stage IIIA/Tier 2/Stage II)
  • Оптимизированный VHP
  • Стояночный тормоз – многодисковый, герметичный, с масляным охлаждением
  • Подкачивающий насос, топливный
  • Слив отстойника, топливный бак
  • Три варианта двигателя С13. Один соответствует стандартам на выбросы загрязняющих веществ Tier 4 Final/Stage V и требуется для стран с более высоким уровнем регулирования. Один из них соответствует стандартам Tier 3/Stage IIIA/China Nonroad Stage III, в зависимости от стандартов на выбросы загрязняющих веществ в конкретной стране. Один из них соответствует стандартам выбросов, эквивалентным Tier 2/Stage II, и доступен для менее регулируемых или нерегулируемых стран, в зависимости от стандартов конкретной страны.
  • Коробка передач, 8F/6R, Powershift, прямой привод

• Электрика

  • Генератор, 150 А, герметичный
  • Аккумуляторы, необслуживаемые, HD, 1125 CCA
  • Панель выключателя
  • Электрическая система, 24 В*
  • Ремень, поликлиновой, автоматический натяжитель
  • Фары: заднего хода (светодиодные), дорожные на крыше, стоп-сигналы и задние фонари (светодиодные)
  • Ссылка на продукт
  • Стартер электрический
  • Служебные лампы, корпус, задняя часть, светодиодные

• Безопасность

  • Аварийный сигнал, резервный
  • Выключение двигателя с уровня земли
  • Молоток (аварийный выход)
  • Звуковой сигнал, электрический
  • Блокировка, гидравлическое орудие для движения по дорогам
  • Оператор отсутствует Система мониторинга
  • Краска для уменьшения бликов – верхняя часть передней рамы, задний кожух и цилиндры рыхлителя
  • Ремень безопасности, убирающийся, 76 мм (3 дюйма)
  • Вторичное рулевое управление
  • Окна, многослойное стекло: фиксированная передняя панель с прерывистым режимом работы стеклоочистителя; Боковые и задние дворники (3)

Дополнительное оборудование:

• Примечание

  • Стандартное и дополнительное оборудование может различаться. Для получения подробной информации обратитесь к дилеру Cat.

• Среда оператора

  • Звуковой сигнал
  • Дверь с подогревом
  • Зеркала повышенной видимости
  • Зеркала наружные с обогревом 24В
  • Зеркала наружные
  • Сиденье с подогревом
  • Сиденье с подогревом/вентиляцией
  • Камера заднего вида
  • Индикатор ремня безопасности

• Силовая передача

  • Коробка передач, автоматическое переключение
  • Двигатель, компрессионный тормоз

• Технология

  • Cat GRADE с поперечным уклоном
  • Стабильный клинок
  • Джойстики расширенного управления
  • Автоматическая артикуляция

• Охранник

  • Защита от мусора
  • Защита цилиндра переднего моста
  • Крылья задние
  • Шумоизоляция, кожух двигателя и трансмиссия
  • Защита коробки передач
  • Аккумуляторы, подъемник лезвия
  • Топливо для быстрой заправки, 378,5 л/мин (100 галлонов/мин)
  • Металлические сменные накладки DCM

• Электрика 907:35

  • Лампа светодиодная, проблесковый маячок
  • Фары, передние фары высокие
  • Фары, передние фары ближнего света
  • Крепление для сигнальной лампы
  • Рабочие фары галогенные
  • Рабочие фары LED

• Безопасность

  • Дополнительная камера заднего вида и монитор
  • Ключ системы безопасности машины

• Другие приспособления

  • Отвал, 4,9 м (16 футов)
  • Нагреватель охлаждающей жидкости двигателя, 120 В
  • Нагреватель охлаждающей жидкости двигателя, 240 В
  • Гидравлические устройства с дополнительными гидрораспределителями: База +1, База +3, База +4, База +5, База +6
  • Спутниковая связь Product Link, сотовая связь
  • Обод, 431,8 мм x 635 мм (17 дюймов x 25 дюймов) MP (запасной)
  • Крыло для защиты от снега, готовая монтажная рама
  • Быстрое заполнение

• Рабочие инструменты/г.
