Helix Steel сотрудничает с инженерами, подрядчиками, бетонными заводами и бригадами, чтобы обеспечить соблюдение описанных ниже методов и отсутствие вопросов или опасений.

Перед смешиванием или укладкой любого бетона проводится предварительное совещание. При этом анализируются несколько областей:

• дозировка Helix Micro Rebar
• план смешивания
• план контроля качества
• И инструкции для водителей товарных смесей.

Для коммерческих проектов Helix Steel также может обеспечить оперативную поддержку.

Добавление микроармирующей арматуры Helix в бетонную смесь может осуществляться с помощью ручного дозирования, просеивателей, переносных конвейеров, воздуходувок или бункеров либо на заводе, либо на месте. Когда и как смешивать арматуру, будет зависеть от типа бетонного завода и доступного оборудования, которое вы используете, поэтому обязательно изучите инструкции, предоставленные Helix Steel.

Выполнение этой процедуры поможет предотвратить слипание микроармирующих стержней Helix.

1. Добавьте всю арматуру Helix Micro Rebar в барабан грузовика. Обычно это делается вручную, высыпая все содержимое коробки в барабан, когда он работает на холостом ходу. Если возможно, это делается со стенда для проверки осадки или с помощью конвейера с уровня земли.
2. Въехать на грузовике на завод.
3. Как только грузовик окажется под желобом, увеличьте скорость барабана до полной загрузки и добавьте в грузовик не менее 50 % воды замеса (более 50 % допустимо).
4. Дайте микроармирующей арматуре Helix Micro Rebar и воде смешаться не менее 45 секунд, отложив добавление остальных материалов. ПРИМЕЧАНИЕ. Когда вода и микроармирующий стержень Helix находятся в барабане и барабан работает на скорости зарядки, скорость барабана не должна уменьшаться.
5. Добавьте заполнитель, песок, цемент и оставшуюся воду в грузовик и перемешайте в обычном режиме (минимум 60 оборотов).

1. Для дозировок ниже 15 фунтов/ярд ³ (9 кг/м ³ ) выполните сухую процедуру с 7 галлонами (27 литрами) воды в барабане (вместо требуемых 50%). ПРИМЕЧАНИЕ. Когда вода и микроармирующая арматура Helix находятся в барабане и барабан работает на скорости загрузки, скорость барабана не должна уменьшаться до тех пор, пока не будет завершено все дозирование.
2. Для получения более высоких доз используйте приведенные ниже инструкции по дозированию на месте.

1. Установите барабан на скорость зарядки.
2. Helix Steel рекомендует использовать воздуходувку для дозирования на месте, чтобы уменьшить количество проблем. Спросите нас о наличии воздуходувки. Для ручного дозирования просейте Helix Micro Rebar через сетку 2’’x 2’’ (50 мм x 50 мм). Дозатор разбивает комки и обеспечивает подачу микроармирующей арматуры Helix в грузовик с контролируемой скоростью (около одной коробки в минуту). Когда Helix Micro Rebar добавляется на этом этапе, он должен поступать в смеситель без комков.
3. Micro Rebar Helix может скапливаться на остатках бетона на внутренних поверхностях бункера. Вставьте микроармирование Helix в барабан, избегая комков. Добавление скользкой облицовки, такой как пленка из ПВХ, к бункеру может помочь избежать этих скоплений.
4. Перемешивайте со скоростью зарядки в течение пяти минут (60 оборотов) после добавления микроармирующей пластины Helix.

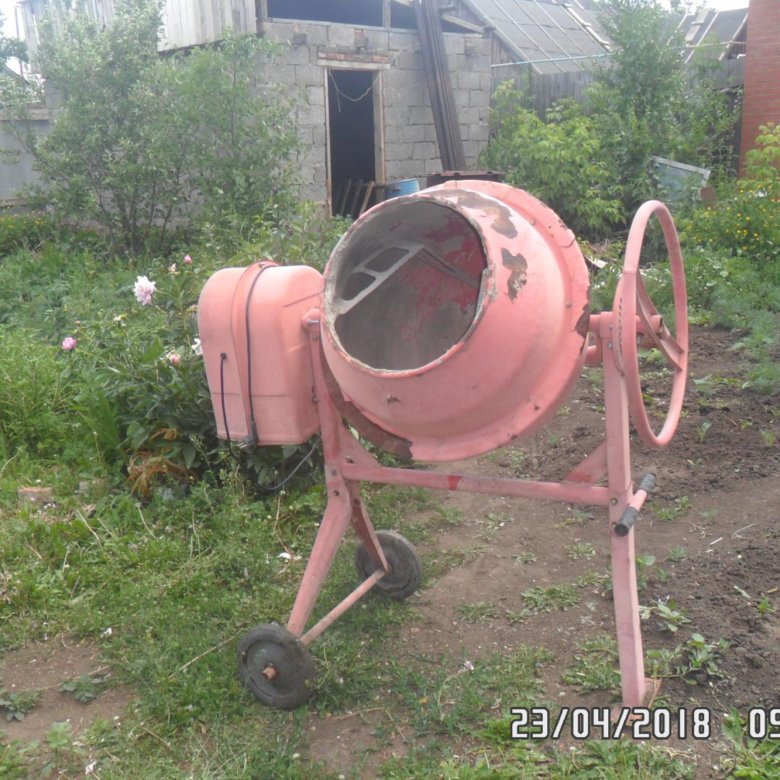

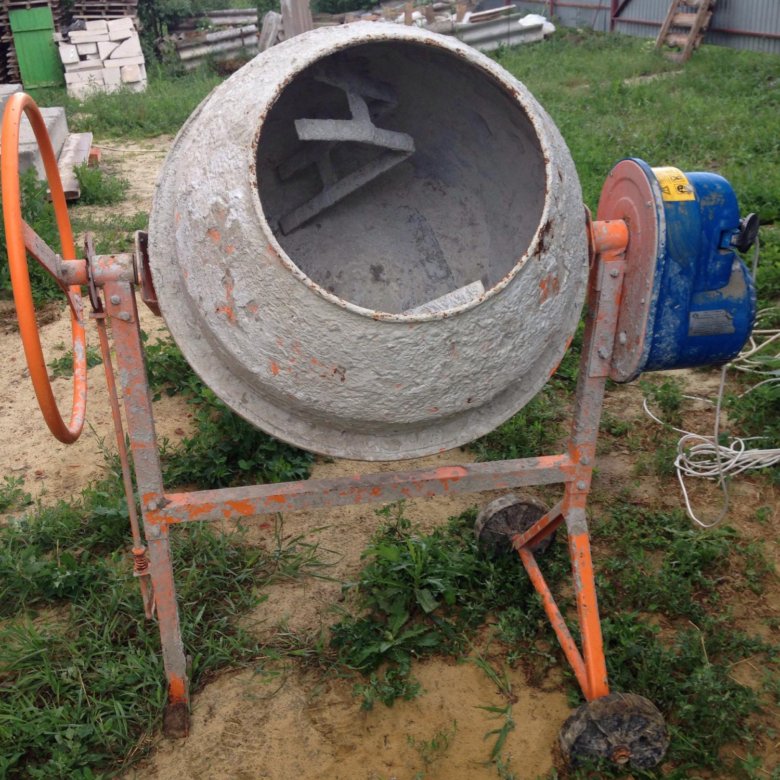

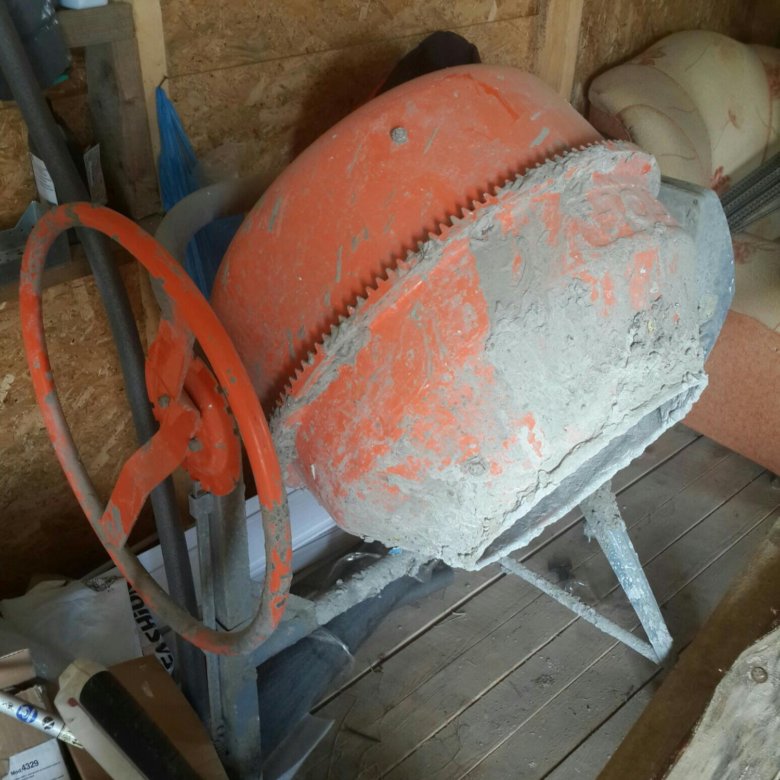

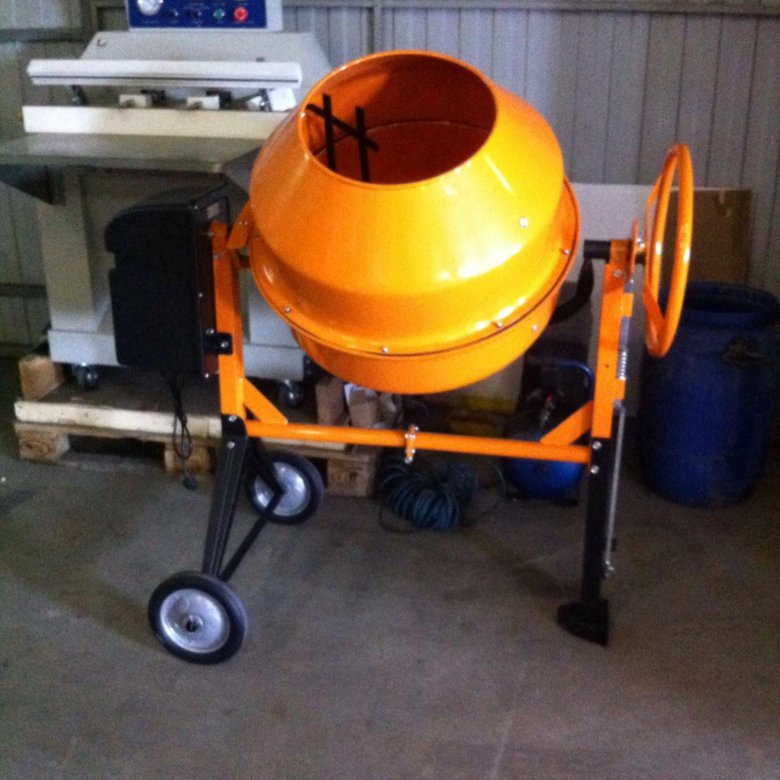

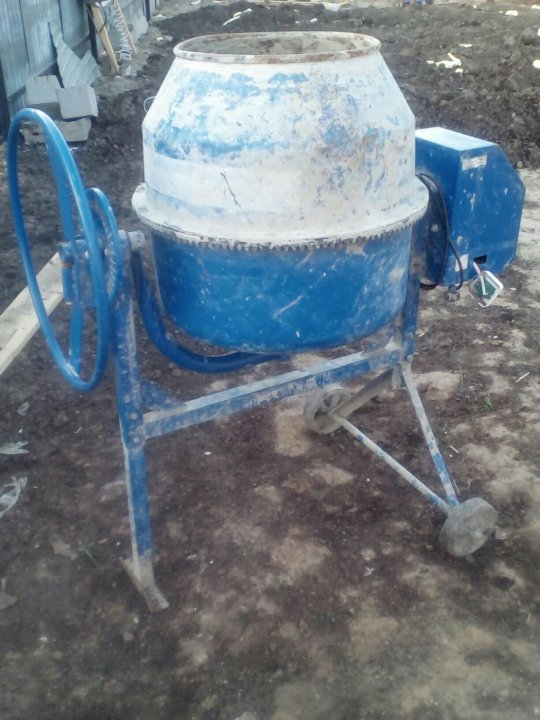

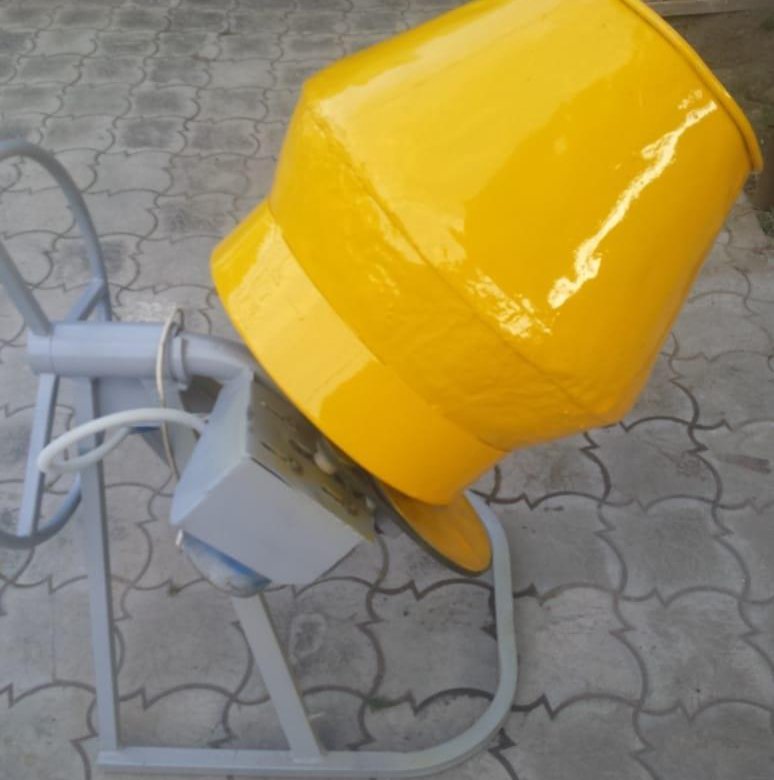

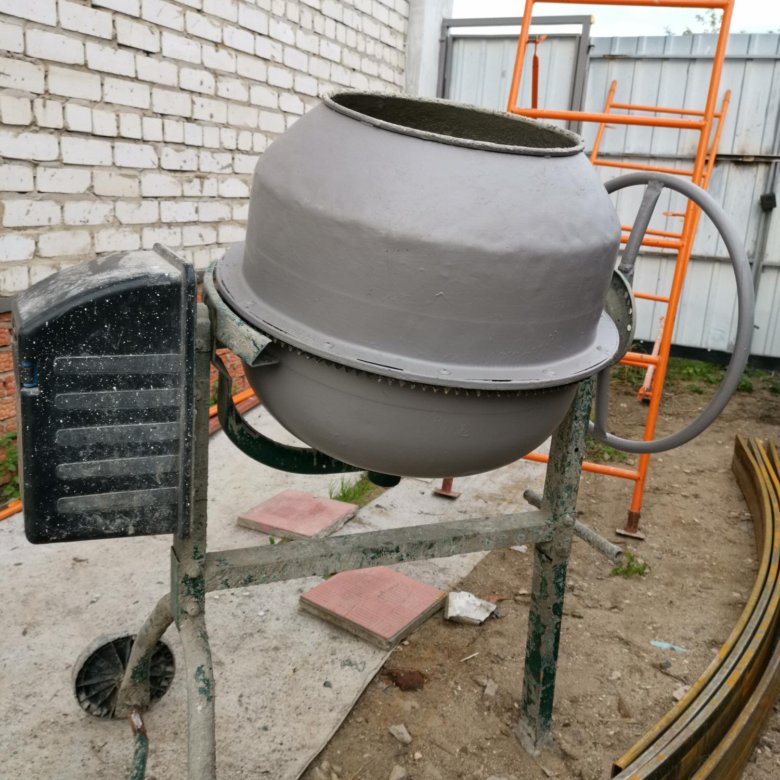

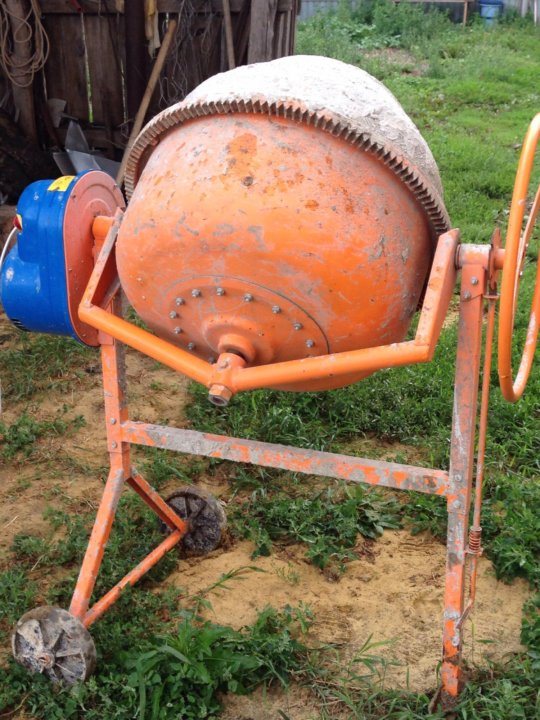

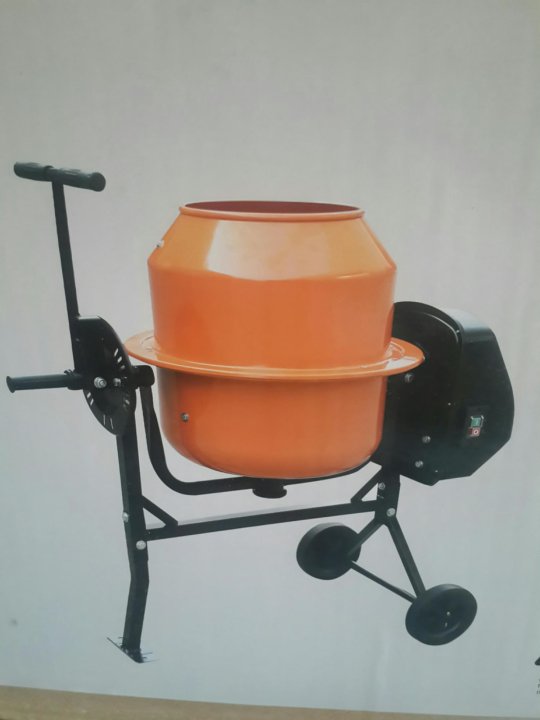

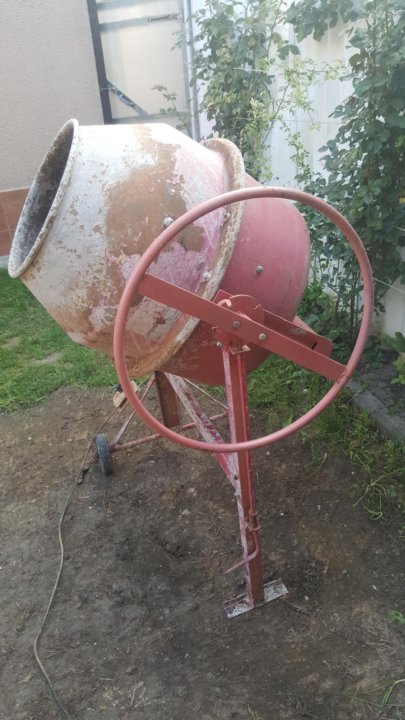

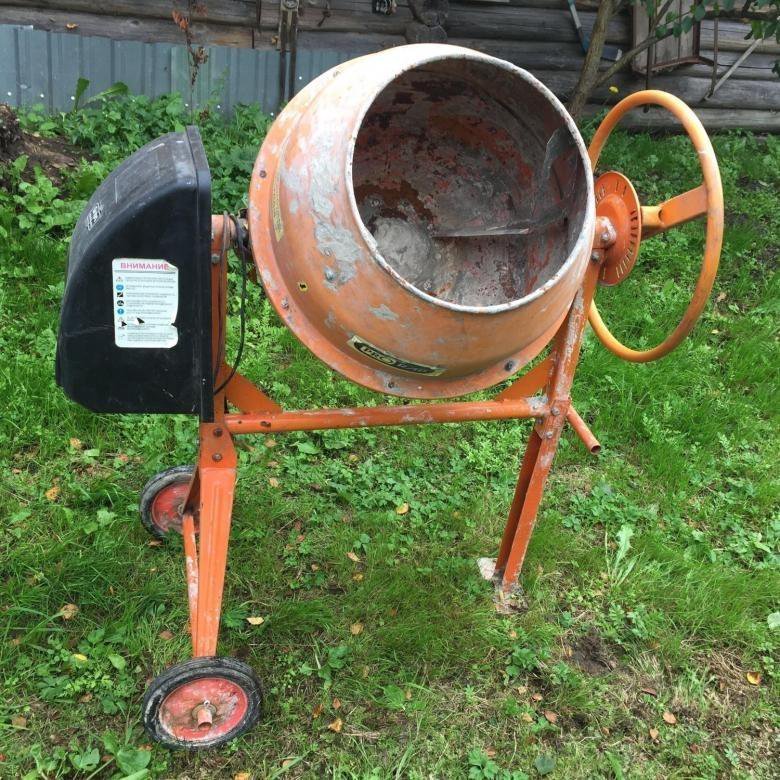

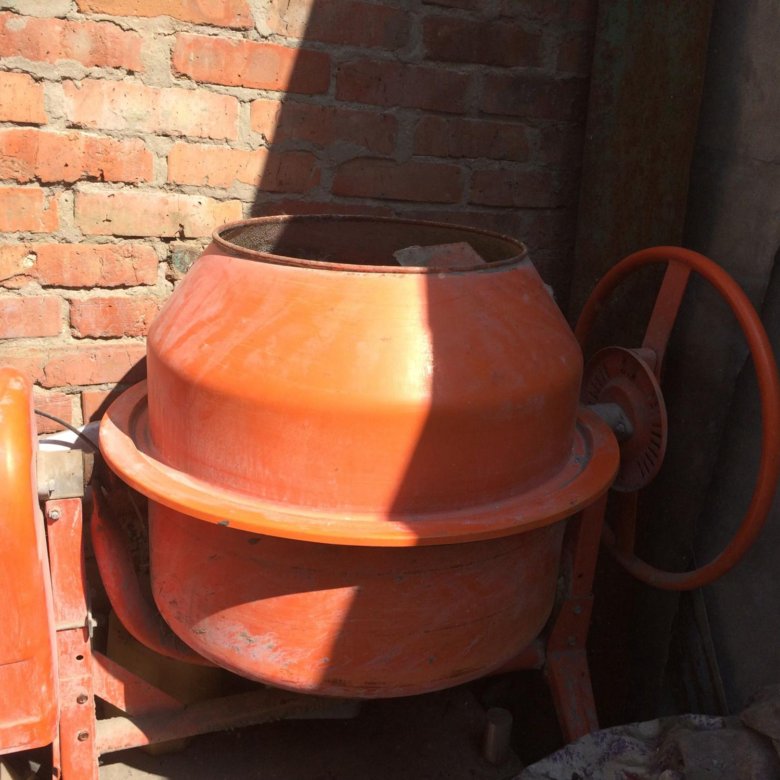

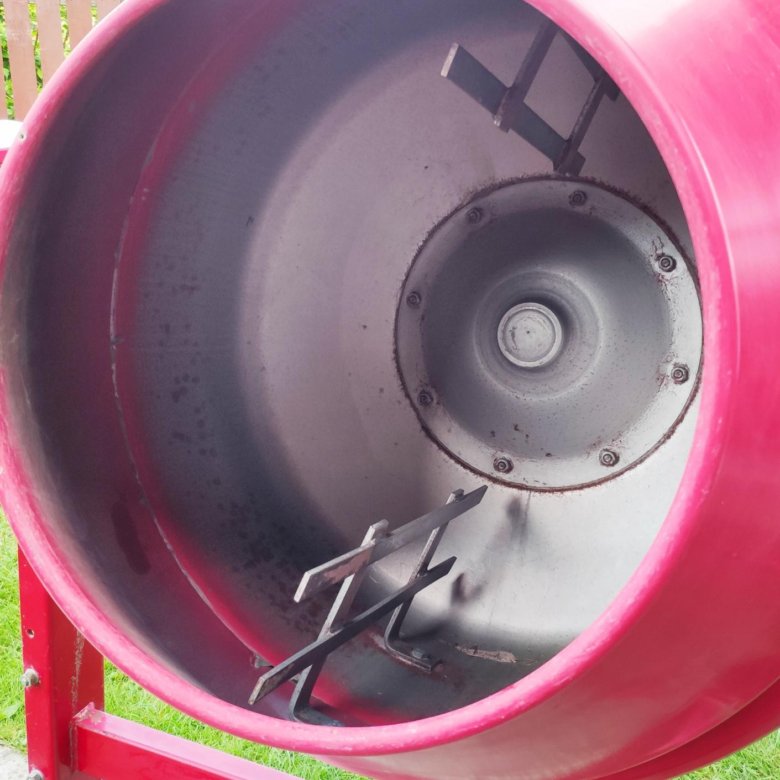

Чашечный миксер / барабанный миксер

1. Установите миксер на правильную скорость.
2. Добавляйте микроармирующий стержень Helix со скоростью 45–60 секунд на каждые 45 фунтов (20 кг).
3. Helix Micro Rebar следует добавлять вместе с заполнителями.
4. Смешивайте на максимальной скорости в течение пяти минут после добавления Helix Micro Rebar.

Важные примечания:

• Смешивание следует проводить в соответствии со стандартом ASTM C94 и приведенными выше инструкциями по смешиванию.
• Дозировка Helix Micro Rebar, добавляемая в смесь, должна быть указана в документации на партию в соответствии с Единой оценочной службой ER 279, раздел 5.15, и проверена с использованием процедуры, описанной в ER 279.Приложение A.

Укладка бетона с помощью Helix Micro Rebar очень похожа на стандартные процедуры укладки бетона. Используете ли вы насос, тележку, телепояс, переносной бункер для бетона или прямую разгрузку, размещайте их как обычно.

Одним из основных преимуществ выбора Helix Micro Rebar является отсутствие арматуры или сетки на пути ваших бригад и грузовиков при работе с бетонными плитами. Зачастую бетономешалки можно подвозить прямо к месту заливки без использования насосов или ремней. (И связанные с ними расходы.)

Если прямое размещение невозможно, Helix Micro Rebar также совместим со всеми бетононасосными системами. Детали Helix Micro Rebar имеют длину 1 дюйм и обладают минимальным сопротивлением перекачиванию, но для перекачивания бетона, армированного Helix Micro Rebar, необходимо использовать трубопровод длиной не менее 3 дюймов.

Арматура Helix Micro Rebar должна быть консолидирована во многих бетонных конструкциях, таких как ICF и плиты, для удаления захваченных пузырьков воздуха и устранения пустот.

Плиты и другие конструкции требуют вибрации на закрепленных шпонками строительных балках, переборках, проходах или в местах размещения арматуры, например, во входящих углах и погрузочных платформах. Хотя плиты можно укладывать без консолидации, используя только ручную линейку, хорошей практикой является вибрация всей поверхности плиты.

Прочтите о заключительном этапе «Работы с микроармированием Helix Micro Rebar»: отделка.

Другие новости

• Адрес электронной почты*

Подпишитесь на нашу рассылку, чтобы быть в курсе последних новостей и событий в отрасли.

Бетононасосы, бетононасосы, стрелы расстановочные, стационарные гидравлические работы бетон спецификация мелкая стоимость оператор мини запчасти БУ поставка линейная доставка смена заказать видео своими руками ремонтные работы стоимость цена продажи приобрести услуги проката заливка длина смесь КАМАЗ авито по России Московская область водитель АБН Машинист

Автомобиль предназначен для приема свежего бетона от специализированных бетоноукладчиков и подачи его в горизонтальном и вертикальном направлениях к месту укладки. Стационарный бетононасос высокого давления эффективно применяется на строительных площадках с большим объемом бетонных работ: возведение высотных зданий и сооружений, монолитное строительство.

Грузовые автомобили серии «ТЗА» и «ТЗА-LIEBHERR», их преимущества, технические характеристики

Бетононасос стационарный БН 70Д, его преимущества, технические характеристики

Автономный распределительный стрелочный САБР-1, его конструктивные особенности, преимущества, технические характеристики

Бетононасос-смеситель АНС-29, его преимущества, технические характеристики серии «ТЗА» и «ТЗА-LIEBHERR»:

Автомобиль предназначен для приема свежеприготовленной бетонной смеси от специализированного автотранспорта и подачи ее в горизонтальном и вертикальном направлениях к месту укладки.

Широко применяется в сфере услуг по укладке бетона: при строительстве высотных зданий из железобетона, мостов, шахт и т.д.

Современная линейка бетононасосов серий «TZA» и «TZA-LIEBHERR» включает автобетононасосы с нагнетанием стрелы распределения бетонной смеси от 21 до 47 метров.

Базовым шасси служат современные модели шасси КАМАЗ достаточной грузоподъемности. Привод тележки – гидравлический. Мощность вырабатывается двигателем базового шасси.

Условно бетононасосы делятся на две серии:

– «ТЗА» – грузовик с валами управления короткой длиной 21, 32 метра. Собственная разработка Туймазинский завод автомалиновок.

– «TZA-LIEBHERR» – бетононасосы с распределительными стрелами большой длины 37, 42, 47 метров. Совместное производство Туймазинского автомотозавода с компанией «LIEBHERR» (Германия). Грузовой автомобиль «TZA-LIEBHERR» оснащен технологическим оборудованием фирмы « LIEBHERR».

Преимущества серий «TZA» и «TZA-LIEBHERR»:

– безопасное и удобное обращение, благодаря беспроводному пропорциональному дистанционному радиоуправлению в сочетании с резервным дистанционным управлением с кабелем длиной 50 м ,

– компактная длина стрелы в транспортном положении,

– оптимальная рабочая зона

– машина оборудована станцией аварийного складывания стрелы,

– эксплуатируются в любых климатических условиях при температуре от – 5 до + 40 С,

– базовые шасси служат современным моделям шасси КАМАЗ достаточной грузоподъемности,

– привод тележки – гидравлический,

– хорошая маневренность позволяет уверенно передвигаться в стесненных условиях строительных площадок и городских застроек,

– стрела бетоноукладчика обеспечивает подачу бетона на высоту от 21 до 47 метров или стационарного шланга на высота 150 метров,

– специальное поворотное устройство обеспечивает поворот стрелы на нужный угол с приводом от гидромотора,

– бетон обеспечивает плавную и непрерывную подачу бетонной смеси,

– вместительный бункер с смесительное устройство имеет удобную обтекаемую форму, позволяющую эффективно очищать «мертвые» зоны перемешивания,

– гидравлические выносные опоры с обеих сторон машины обеспечивают отличную устойчивость, стабильную и безопасную работу бетононасоса на любой стройплощадке с наклоном угол до 3 градусов.

Технические характеристики бетононасосов серии «TZA» и «TZA-LIEBHERR»:

Настройки	Модель
	Серия «ТЗА»		Серия «ТЗА-LIEBHERR»
	АБН 21	АБН 32	АБН-37	АБН-42	АБН-47
	(58152А)	(58153А)	(58153С)	(58154А)	(58154В)
Производительность (максимальная техническая мощность от бетонораспределителя), куб. м/час	90	90	125	140	140
Максимальная подача бетонной смеси от уровня земли, м	21	32	37	42	47
Количество секций стрелы	3	4	4	4	5
Тип привода	Гидравлический
Диаметр шланга (внутренний), мм	125
Высота загрузки, мм	1450	1450	1450	1450	1400
Угол поворота стрелы бетоноукладчика стрелы, град:
– в вертикальной плоскости (корневой отдел)	90	90	96	100	96
– в горизонтальной плоскости	355	380	370	370	365
Давление (максимальное) на бетон бетонной смеси, развиваемое поршнем на выходе из распределительного устройства, МПа	7,5	7,5	9,5	8	11,9
Максимальный размер заполнителя, мм	40		50
Масса технологического оборудования, кг	9750	15000	17000	21775	28100
Общий вес автобетононасоса, кг	25200	25200	25400	33960	38930
Распределение полной массы по осям, кг
– передний мост	6200	6200	9450	13400	14440
– задний мост	19000	19000	15930	20560	23950
Объем кормового бункера, куб. м	0,7	0,7	0,6	0,6	0,6

Примечание:

– Подвижность перекачиваемой бетонной смеси – 6…12 см;

– Давление 1 МПа обеспечивает подачу бетонной смеси в зависимости от ее подвижности по прямому рукаву на расстоянии: по горизонтали – 30…60 м., по вертикали – 8…13 м.

Бетононасос стационарный БН 70Д:

Бетононасос стационарный высокого давления БН 70Д эффективно применяется на строительных объектах с большим объемом бетонных работ: возведение высотных зданий и сооружений, монолитное строительство.

Стационарные бетононасосы не являются транспортными средствами, они могут передвигаться только в пределах строительной площадки.

Преимущества бетононасоса БН 70Д:

– производительность – 70 куб.м/час,

– система главного привода оснащена прямоточной гидравликой по замкнутому контуру,

высокое давление позволяет успешно транспортировать бетон на большие расстояния – по горизонтали до 600 м, по вертикали – до 130 м. ,

– откидная крышка обеспечивает свободный доступ ко всем системам обслуживания и ремонта бетононасоса,

– бункер снабжен перемешивающим устройством,

– бетон высокого давления – 11 МПа.

Технические характеристики бетононасоса БН 70Д:

Характеристики:	Значение:
Производительность (максимальная) техническая на выходе бетонораспределительные, куб. м/час	70
Тип привода	Гидромеханический дизель Д-260 или «ДЭУТЦ»
Подвижность перекачиваемой бетонной смеси (осадочный стандартный конус), см	6…12
Установленная мощность, кВт, не более	124
Диаметр шланга (внутренний), мм	123
Высота погрузки, мм	1400
Объем загрузочной воронки, куб. м	0,7
Конструктивная масса, кг	5000
Давление (максимальное) на бетонобетонную смесь, развиваемое поршнем на выходе из распределительного устройства, МПа	11
Максимальный размер заполнителя, мм	50
Габаритные размеры, мм	6200х2300х1930

Автономная распределительная стрела САБР-1:

Автономная распределительная стрела САБР-1 предназначена для быстрой и экономичной подачи бетона в опалубку стен и перекрытий при строительстве высотных зданий, мостов, где это необходимо вертикальное перемещение на большое расстояние.

Автономные бетоноукладчики стрелы работают совместно с автобетононасосами или стационарными бетононасосами высокой производительности (БН – 70Д), создавая идеальную систему для укладки бетонной смеси.

На начальном этапе строительства отдельно стоящая стреловая опорная колонна используется для бетонирования фундаментной плиты и первого этажа. Далее подъем осуществляется с помощью гидравлического подъемного устройства через раму или шахтное перекрытие. На объектах с большими площадями бетонораспределительная стрела может быть быстро перемонтирована с одной опорной стойки на другую.

Отличительной особенностью конструкции распределительной стрелы является автономная САБР-1:

– В зависимости от конструктивных потребностей распределительная стрела может устанавливаться на опорные столбы высотой 6 м, 10 м или комбинироваться до 16 метров. Опорные столбы легко и быстро собираются с помощью болтов;

– гидравлическое устройство, обеспечивающее подъем стрелы распределения;

– распределительная стрела оснащена нагнетательной линией, которая «растет» вместе со стрелой;

– удобный и безопасный доступ к месту проведения работ обеспечивает лестница, расположенная на опорных столбах;

– стрела распределительная оснащена импортными гидроэлементами, приводится в действие гидравлически;

– Функции управления распределительной стрелой и подъемным устройством управляются тросовым пультом дистанционного управления.

Преимущества автоматизированной распределительной стрелы САБР-1:

– увеличение дальности доставки бетона,

– простота транспортировки и монтажа,

распределительная стрела оснащена нагнетательной линией, которая «растет» вместе со стрелой опорные стойки,

– повышение производительности,

– функции управления распределительной стрелой и подъемным устройством управляются тросовым пультом,

Стрела распределительная автономная эксплуатация в любых климатических условиях при температуре от – 5 до + 40 С. Значение: Производительность (пиковая) на выходе бетонораспределительного бетононасоса при подвижности бетонной смеси 6-12 см и крупности заполнителя не более 50 мм, м3/ч 70 Потребляемая мощность электродвигателя гидроагрегата, кВт 11 Диаметр шланга (внутренний) толщина стенки (минимальная), мм 125 х 4 Максимальная высота подачи бетонной смеси при полной сборке от нуля, м 37 Максимальная высота подачи бетона при монтаже колонн в межэтажных перекрытиях здания от уровня земли (без пяточной опоры), м, 100 Максимальная стрела, м 18 Максимально допустимое давление бетонной смеси на стенку рукава, МПа 11 Высота основной колонны, м 10 Дополнительная высота колонны, м 6 Приводная стрела Гидравлический Станция приводного масла Электрический, 380 В Угол поворота, град – в вертикальной плоскости 90 – в горизонтальной плоскости 355 Масса полной конструкции, кг 10500 Габаритные размеры (при установке на пяточную опору и сложенные секции валов), мм 10000 х 2600 х 20000

Бетононасос-смеситель АНС-29:

Бетононасос – Смеситель АБС-29 – многоцелевая машина, эффективно совмещающая в себе несколько функций: транспортировка и подача бетонной смеси к месту укладки на строительной площадке на нужную высоту и длину, эксплуатация авто- навесной бетононасос или автобетоносмеситель. Подача бетонной смеси осуществляется распределительной стрелой, возможна подача стационарного шланга.

Бетононасос – Миксер АБС-29 применяется при возведении конструкций из монолитного бетона и железобетона.

Машина оснащена смесительным барабаном емкостью 8 м3, насосным агрегатом производительностью 50 м3/ч и стреловым оборудованием на высоту 29 метров. Технологическое оборудование смонтировано на шасси КАМАЗ-65201 экологического класса Евро-3.

Нормальная работа от -20 °C до + 40 °C. При этом бетононасос представляет собой универсальную машину, эксплуатируемую при температуре воздуха от – 5 °С до + 40 °С.

Преимущества автобетононасоса-смесителя АБНС-29:

– универсальность, использование одной машины вместо двух, что значительно снижает затраты

– компактная конструкция (использование распределительной стрелы типа «Z») позволяет использовать машину в стесненных условиях

– высокая экономичность при работа на малых объектах

– возможность принимать и перекачивать бетон не только из собственного миксера, но и других миксеров,

– рациональное расположение секций стрелы на миксере обеспечивает устойчивость и безопасность миксера при работе вождение под нагрузкой

– выносные опоры удобная и компактная конструкция снабжена фиксаторами для обеспечения устойчивого положения машины при работе,

привод механизмов осуществляется от двигателя шасси через ВОМ для обеспечения высокой производительности и универсальности применения,

– насосная группа оснащена автоматической системой смазки поршневого насоса, имеет специальную «точку» смазки, удобно расположенную для обслуживания,

– решетка приемная воронка оснащена вибратором, что способствует улучшению прохождения бетонной смеси

– смесительный барабан и лопастная система из износостойкой стали, лопасти имеют дополнительную защиту от износа,

– разгрузочный лоток оснащен дополнительным откидным лотком, что значительно увеличивает длину лотка и облегчает работу оператора

– функции управления бетононасосом управляются одним водителем-оператором с пропорциональным радиопультом , а также предусмотрен запасной пропорциональный пульт дистанционного управления с кабелем.
