Аутригерами называют: Аутригер | это… Что такое Аутригер?

Содержание

Что такое аутригер на автокране?

Устойчивость автокрану при выполнении различных работ обеспечивают аутригеры, которые еще называют «лапами» или опорами. На каждой машине их четыре, две передние и две задние, при передвижении транспорта они находятся в сложенном состоянии и только при разворачивании установки такие механизмы раскладываются. Оригинальные аутригеры для манипулятора отличаются высоким качеством исполнения, их подбирают индивидуально для каждой модели. Отличаются лапы по конструкции, а также по размерам и по другим характеристикам.

Каждый крановщик должен знать разновидности опор и уметь разбираться в их конструктивных отличиях. Это поможет не только в их выборе в случае ремонта, но и в управлении техникой, особенно если приходится работать на разных машинах. В этой статье мы подробно представим данную информацию и ответим на распространенные вопросы.

Разновидности аутригеров

Любой манипулятор оснащен аутригерами, без них эксплуатация установки запрещается. Если даже одна из лап повреждена, машина может упасть с грузом, что приведет к плачевным последствиям. Каждый раз перед сменой крановщик должен оценивать состояние опор и проверять их на работоспособность. При наличии неисправности машина снимается с эксплуатации и направляется на ремонт.

Существует два основных вида аутригеров:

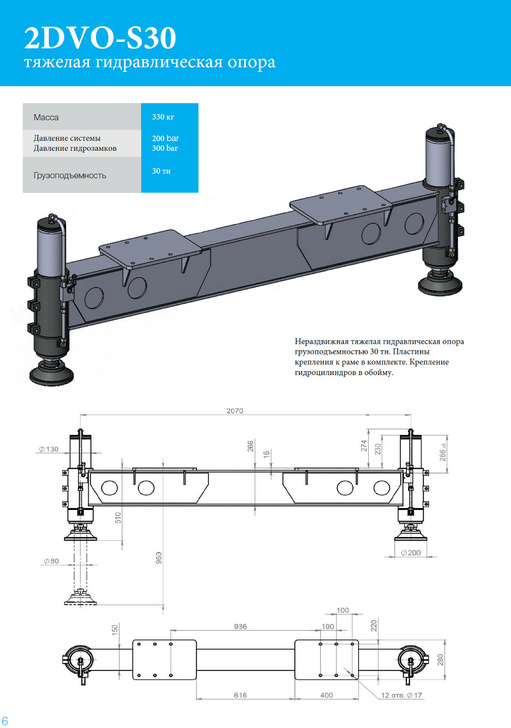

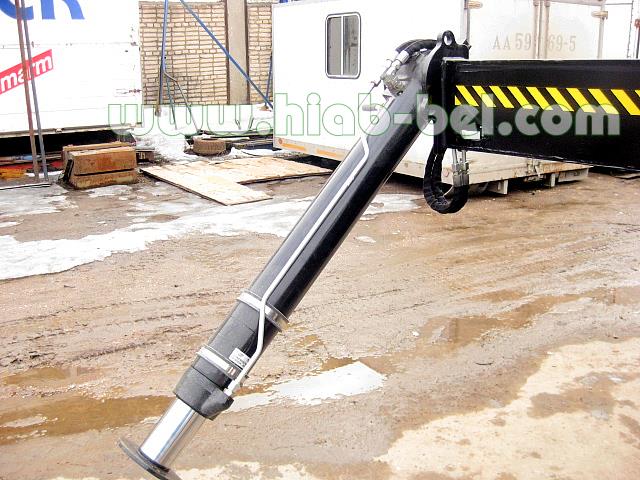

Телескопические – выдвигаются в стороны при разворачивании установки. Приводятся в движение гидравлической системой крана, что довольно удобно при эксплуатации. Большинство моделей техники оснащено такими лапами.

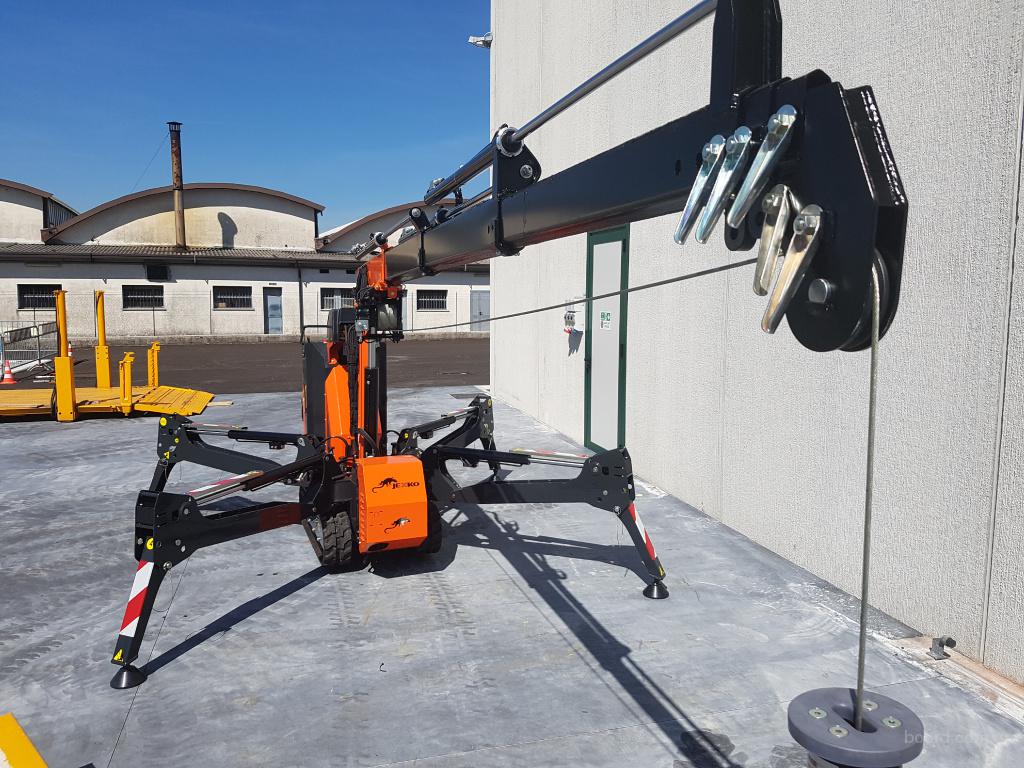

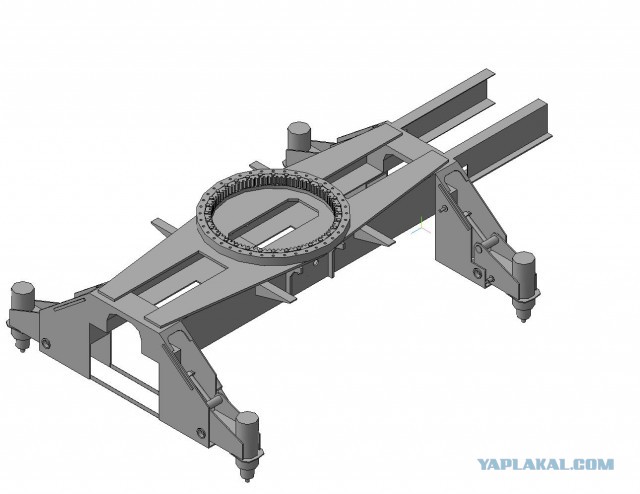

Поворотные – тут название говорит само за себя: для размещения манипулятора такие опоры поворачиваются и затем принимают рабочее положение. Конструктивно устроены более сложно, поэтому являются дорогостоящими.

Признаки неисправности опор

Работая на спецтехнике, порой приходится сталкиваться с различными неполадками, в том числе и с выходом из строя опор. Любая поломка таких конструкций сопряжена с серьезными рисками, поэтому поврежденный элемент требует срочной замены.

Следует заказать оригинальную запчасть и провести монтаж в профессиональной мастерской.

К основным признакам поломки лап автокрана относятся:

неполное их выдвижение;
наличие зазора у основания даже при полном выходе;
работа с заеданием, звуки в процессе хода;
наличие подтеков масла на гидравлике;
расшатывание крана при работе.

В последнем случае учитываются попытки регулировки – если даже после них устойчивость машины нарушена, требуется диагностика аутригеров. Для ее проведения следует срочно обратиться в специализированный центр, где осмотр проведет опытный и квалифицированный специалист.

Как правильно ставить кран на аутригеры?

В работе таких установок нет ничего сложного, ведь они приводятся в движение гидравлической системой. Крановщик задает им нужную позицию, после чего выполняет размещение: сначала задних опор, а потом и передних. Важно, чтобы машина находилась полностью в горизонтальной позиции, а в верхней части аутригеров не было зазоров.

Наличие щели говорит о том, что данная опора не обеспечивает устойчивости и при работе кран начнет раскачивать.

Еще один важный момент – установка крана на подставки. Их используют при работе на неровной поверхности или на нестабильном грунте, когда стойка может просто просесть. Данные элементы расширяют площадь опоры, как широкие лыжи на рыхлом снегу. При таких условиях на манипуляторе можно выполнять различные операции и перегружать большой вес в рамках, допустимых техническими стандартами.

Другие материалы в этой категории: « Как правильно выставить автокран на опоры: видео Как разобрать стрелу манипулятора своими руками »

Словарь терминов.

Аутри́гер (английское слово outrigger, появилось путем слияния: out – вне, снаружи и to rig – оснащать) — кронштейн за бортом гребного судна для выносной уключины. На мелких судах аутригером называют всё то, что выдаётся за борт. На гребных (академических) судах аутригерами называют выступающие за борт кронштейны с уключинами, служат для компенсации малой ширины судна при гребле. У яхт, аутригером называется любое приспособление, используемое для проводки такелажа либо для размещения балласта за пределами бортов судна. Аутригеры в большинстве классов яхт запрещены, пример разрешенного аутригера – летучая трапеция.

Банка — 1. сиденье для гребцов на мелких беспалубных судах;
2. отдельно расположенная мель небольших размеров, глубина которой значительно меньше глубины моря в данном районе. В зависимости от характера донных отложений различают банки каменистые, коралловые, ракушечные, а также сложенные рыхлым ракушечным или терригенным (обломочный материал любого размера и состава, поступающий с суши) материалом.

Киль (англ. – keel) — основная продольная связь корабля, располагаемая по всей его длине в нижней части по диаметральной плоскости. На деревянных судах киль состоит из выступающего наружу бруса, к которому прикрепляются шпангоуты; на металлических киль делается из вертикально поставленных листов, скрепляемых полосами углового железа с листами, положенными горизонтально. На современных яхтах килeм принято называть фальшкиль.

Кокпит (англ. cockpit) — открытое или полузакрытое помещение в средней или кормовой части палубы судна для рулевого и пассажиров. Во время плавания команде лучше всего находиться в кокпите, если нет особой необходимости передвигаться по палубе.

Мидель-шпангоут — сечение корпуса корабля или иного плавсредства вертикальной поперечной плоскостью, расположенное на половине длины между перпендикулярами теоретического чертежа судна. Входит в число основных точек, линий и плоскостей теоретического чертежа. Может не совпадать с самым широким сечением корпуса. В этой плоскости обычно установлен реальный шпангоут.

Пайол — съёмный деревянный настил на дно шлюпки, на деку грузового трюма, провизионных кладовых, румпельных и прочих судовых и корабельных помещений.
Пайол в шлюпках, лодках служит для создания ровного дна (чтобы свободно передвигаться по шлюпке и не замочить ноги, так как вода собирается под пайолом).

Редан — «ступенька» на днище глиссирующих катеров. Бывают поперечные и продольные реданы. Служат для сокращения смоченной поверхности (за счёт отрыва потока от днища катера) и, соответственно, уменьшения сопротивления.

Транец — 1) плоский срез кормы у кораблей, судов и яхт швертботов. 2) Концевое плоское образование кормы всех шлюпок, кроме шлюпок вельботного типа, у которых нос и корма имеют острые образования.

Уключина — элемент гребного судна, в котором подвижно закрепляется либо судовой руль, либо весло. Как правило, устанавливается на борту судна (лодки) или на выносном кронштейне.

Outrigger Определение и значение — Merriam-Webster

аут · такелаж · гер au̇t-ˌri-gər

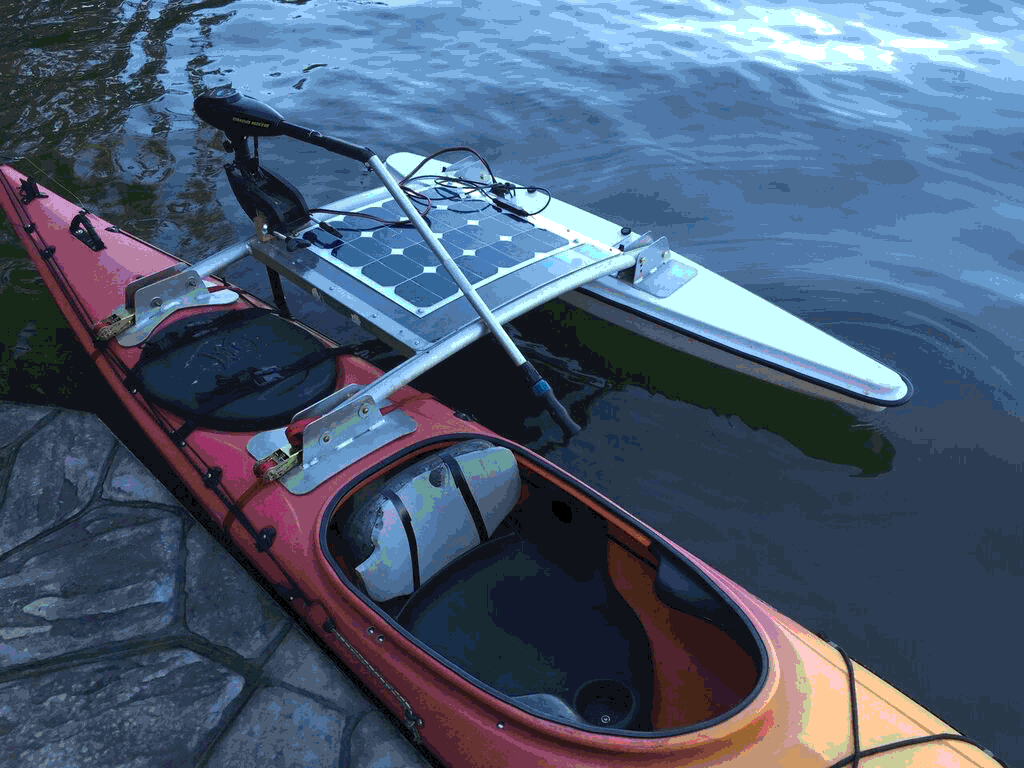

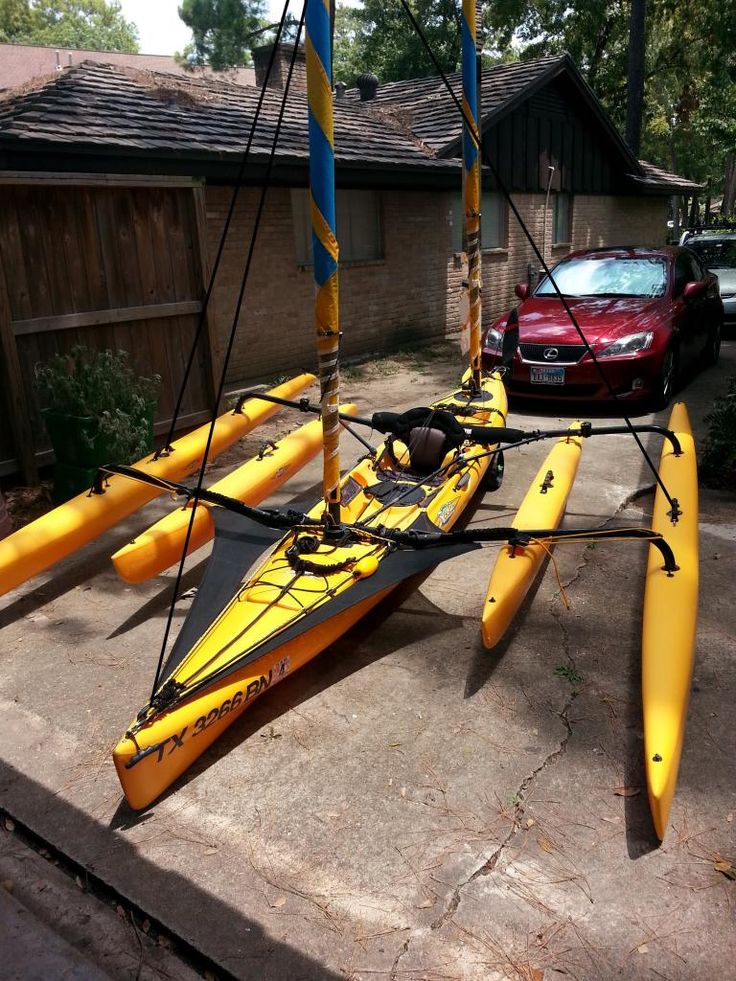

: выступ с поплавком или фасонным бревном на конце, прикрепленный к лодке для предотвращения опрокидывания

: лонжерон или выступающая балка, выходящая с борта судна для закрепления мачты или от мачты для удлинения каната или паруса : выступающий элемент выходит из основной конструкции для обеспечения дополнительной устойчивости или поддержки чего-либо

специально : выступающая рама для поддержки руля высоты или оперения самолета или несущего винта вертолета

Иллюстрация аутригера

аутригера 2

Примеры предложений

Недавние примеры в Интернете Однажды четыре опытных рулевых на каноэ в

аутригеры вышли ловить волны.

Таша Земке, , вне сети , 30 августа 2022 г. Землянка Мионго и Абдаллы и аутригера каноэ не входят в число этих 6100 судов, зарегистрированных комиссией по тунцу, в которой преобладает промышленный рыболовный флот. Ванджохи Кабукуру, ajc , 7 июля 2022 г. Никто не пострадал, но Румер сказал, что 9Выносная опора 0043 загорелась и разлетелась на осколки. Элиша Филдштадт, NBC News , 27 июня 2022 г. Мои бабушка и дедушка когда-то были гонщиками на каноэ на длинные дистанции аутригеров , и мой дедушка до сих пор имеет склонность тренировать мою технику гребли. Chantae Reden, Popular Mechanics , 21 июня 2022 г. Над головой — фойлборды, SUP, буксировочные доски, каяк, парусные доски, кайтборды и аутригер для традиционного гавайского каноэ.

Уильям Финнеган, The New Yorker , 23 мая 2022 г. Как сообщает CBS Miami, после того, как аутригер сломался, лодка перевернулась и затонула менее чем за пять минут. Джордан Фрейман, CBS News , 9 мая 2022 г. В предрассветном свете Лорен де Гусман плывет в море на своей крошечной деревянной лодке.0043 аутригер , чтобы кормить гигантов, живущих в воде.
New York Times , 24 октября 2021 г. И с этой целью каноэ с выносными опорами хранятся под рестораном для будущих уроков парусной академии по гавайским путешествиям и поиска пути для местных жителей и гостей. Венди Альтшулер, Forbes , 17 сентября 2021 г. Узнать больше
Эти примеры предложений автоматически выбираются из различных онлайн-источников новостей, чтобы отразить текущее использование слова «outrigger».
Мнения, выраженные в примерах, не отражают точку зрения Merriam-Webster или ее редакторов. Отправьте нам отзыв.
История слов
Первое известное использование
1742, в значении, определенном в смысле 1a
Путешественник во времени
Первое известное использование аутригер был в 1742 г.
Посмотреть другие слова того же года аутриг
аутригер
выносной
Посмотреть другие записи поблизости
Процитировать эту запись0003
«Аутригер». Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster. com/dictionary/outrigger. По состоянию на 9 декабря 2022 года. существительное
аут · такелаж · гер ˈau̇t-ˌrig-ər
1
: Кадра, которая простирается с боковой лодки, чтобы предотвратить расстройство
2
: Лодка, оборудованная аутригером
БОЛЬШЕ из Merriam-Webster на
Autrigger
Thesaurrus: Все синонимы и антонимы к слову выносная опора
Последнее обновление: 26 окт 2022 – Обновлены примеры предложений
Подпишитесь на крупнейший словарь Америки и получите тысячи дополнительных определений и расширенный поиск без рекламы!
Полный текст Merriam-Webster
Терминология аутригеров и подъемных кранов
Специально для аутригеров, крановых площадок и фундаментных опор.
Допустимое давление на грунт: Максимально допустимое давление, обычно выражаемое в фунтах на квадратный фут (psf) или в Паскалях (Па), которое может воздействовать на опорную поверхность. Это значение может быть равно несущей способности грунта, деленной на подходящий коэффициент безопасности, или может быть меньшим значением, ограниченным другими соображениями, такими как прочность подземных труб. См. Давление на грунт; см. Несущая способность почвы.
Директор A/D: (директор по сборке/демонтажу) означает лицо, отвечающее требованиям настоящего подраздела для директора A/D, независимо от официальной должности лица или того, является ли это лицо неруководящим или управленческим персоналом. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Сборка/разборка: Означает сборку и/или разборку оборудования, подпадающего под действие настоящего стандарта. Что касается башенных кранов, термин «монтаж» заменяет термин «сборка», а термин «демонтаж» заменяет термин «демонтаж». Независимо от того, монтируется ли кран изначально на полную высоту или поднимается поэтапно, процесс увеличения высоты крана является процессом возведения. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Среднее давление на грунт (AGBP): Сила/площадь = AGBP. Среднее давление, оказываемое на землю под определенной площадью.
Напряжение при изгибе: Напряжение, возникающее в несущем элементе из-за изгибающего действия этого элемента, в отличие от действия на растяжение или сжатие. (Источник: Глоссарий общих терминов по кранам и такелажу . Фонд Specialized Carriers & Rigging Foundation)
Блокировка: Материал, используемый для поддержки оборудования или компонента и распределения нагрузки на землю. Обычно он используется для поддержки секций решетчатой стрелы во время сборки/разборки, а также под поплавками аутригеров и стабилизаторов. Также называется dunnage, cribbing, пусковыми площадками, и циновками.
Выносная опора бампера: Гидравлический цилиндр или ручной домкрат, расположенный на переднем бампере тележки автокрана для обеспечения дополнительной устойчивости и расширения рабочего диапазона крана над передней частью тележки. Также: Пятая выносная опора. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Композит: Композитный материал (также называемый композиционным материалом или сокращенно композитным, что является общепринятым названием) изготовлен из двух или более составляющих материалов со значительно отличающимися физическими или химическими свойствами, которые при комбинированные, производят материал с характеристиками, отличными от отдельных компонентов. Отдельные компоненты остаются отдельными и отчетливыми в готовой структуре, что отличает композиты от смесей и твердых растворов. Запатентованный материал DICA для колодок выносных опор SafetyTech и домкратов RoadWarrior RV не является композитным. Все подушки кранов и выносных опор FiberMax являются композитными материалами.
Коврик для крана: Совокупность конструктивных элементов, установленных или соединенных и используемых для поддержки гусеничных кранов и/или оборудования для распределения нагрузки и устойчивости.
Крановая подушка: Изготовленные цельные или цельные решения, используемые для поддержки выносных опор под оборудованием с выносными опорами для распределения нагрузки и устойчивости. См. крановые подушки DICA.
Ребрышки: Блокирующие материалы, которые используются для увеличения опорной площади и высоты. См. пластиковые подпорки DICA.
Критический подъем: Операция подъема краном, связанная с исключительным уровнем риска из-за таких факторов, как вес груза, высота подъема, процедурные сложности или близость к ситуационным опасностям. Критические подъемы могут быть идентифицированы условиями, превышающими определенный процент номинальной грузоподъемности крана; однако может быть задействовано много более сложных вопросов. (Источник: Глоссарий общих терминов по кранам и такелажу . Фонд Specialized Carriers & Rigging Foundation)
Степень раздавливания: Допустимое давление, на которое рассчитана подушка выносной опоры, подушка выносной опоры крана, опора или подушка крана, в зависимости от прочности материала.
Прогиб: Изгибание опорных материалов в качестве прижимной силы. См. Прижимная сила.
Вышка: Подъемное устройство, состоящее из вертикальной мачты, закрепленной наверху растяжками или скобами, с использованием подъемных механизмов и рабочих канатов. Вышка может использовать или не использовать стрелу. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Вышка: Операция по изменению угла наклона стрелы путем изменения длины подвесных канатов стрелы. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Водоизмещение: Разница между горизонтальными положениями опоры аутригера без нагрузки по сравнению с горизонтальным положением опоры аутригера при полной нагрузке.
Прижимная сила: Сила, создаваемая в направлении вниз от выносных опор через поплавок выносных опор и на опоры выносных опор.
Подложка: Сыпучие материалы, используемые для поддержки, разделения и защиты оборудования, деталей и принадлежностей во время хранения и стабилизации.
Эффективная площадь опоры: Площадь полного контакта, эффективно распределяющая приложенную нагрузку на подстилающую поверхность.
Модуль упругости (жесткость при изгибе): Отношение напряжения к деформации, определяющее склонность материала к изгибу.
Поплавок: Жесткий чашеобразный конструктивный элемент, который крепится к внешнему концу выносной опоры мобильного крана для обеспечения некоторого распределения нагрузки от выносной опоры на опорную поверхность. Поплавки предоставляются производителем крана. Также обычно называется поплавком аутригера, подушкой аутригера, поддоном аутригера, ногой или подушкой.
Давление на грунт (GBP): Давление, обычно выражаемое в фунтах на квадратный фут (psf) или Паскалях (Па), которое кран оказывает на опорную поверхность. См. Допустимое давление на грунт.
Несущая способность грунта (GBC): Прочность грунта или его способность выдерживать давление.
Состояние грунта: Способность грунта поддерживать оборудование (включая уклон, уплотнение и твердость) (29 CFR 1926.1402) месте, которое находится вблизи опасности поражения электрическим током. Оборудование помещается на этот мат и приклеивается к нему. Зона заземляющего мата обычно огорожена забором, чтобы персонал не наступал на мат и не спускался с него во время работы машины. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Заземляющий стержень: Заземляющее устройство, используемое, когда кран будет работать в относительно фиксированном месте, близком к опасности поражения электрическим током. Заземляющий провод подсоединяется к стержню и к машине, при этом стержень размещается как можно ближе к машине. (Источник: Глоссарий общих терминов по кранам и такелажу . Фонд Specialized Carriers & Rigging Foundation)
Домкрат: Механическое или гидравлическое устройство для подъема тяжестей на короткие расстояния. СВЯЗАННЫЕ: Домкрат для выносных опор. (Источник: Глоссарий общих терминов по кранам и такелажу . Фонд Specialized Carriers & Rigging Foundation). (Источник: Глоссарий общих терминов по кранам и такелажу . Фонд Specialized Carriers & Rigging Foundation)
Грузоподъемность: Максимальная полная масса груза, которую производитель крана определил для безопасной работы крана при определенных условиях противовеса, уровня, положения выносных опор, длины стрелы, радиуса и т. д. Грузоподъемность публикуется в таблицах, известных как диаграммы грузоподъемности. Грузоподъемность НЕ является максимальным грузом, который кран может поднять до того, как он опрокинется или рухнет. (Источник: Глоссарий общих терминов по кранам и такелажу . Фонд Specialized Carriers & Rigging Foundation)
Мат: Отдельные брусья, скрепленные вместе в блоки, стальные пластины или плетеные проволоки, размещенные под гусеницами, колесами или подушками выносных опор для предотвращения опускания за счет увеличения площади опоры, соприкасающейся с землей, что снижает нагрузку на опору. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Максимальная нагрузка: Самая тяжелая нагрузка, которую кран может поднять в данной конфигурации, согласно диаграмме грузоподъемности. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Ограничение максимального радиуса нагрузки: Наибольшее расстояние от центральной линии поворота крана (радиус), на котором кран с заданной длиной стрелы может поднять любой груз. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Максимальное усилие реакции выносных опор: Максимальный вес, который оборудование может оказывать на свои выносные опоры.
Максимальный радиус: Наибольшее расстояние от центральной линии вращения крана (радиус), на котором может быть поднят максимальный груз в пределах номинальной грузоподъемности крана. (Источник: Глоссарий общих терминов по кранам и такелажу . Специализированные носители и такелажный фонд) См. Максимальная нагрузка на аутригеры.
Минимальный радиус: Кратчайшее расстояние от центральной линии вращения крана (радиус), на котором кран с заданной длиной стрелы может поднять любой груз. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
На выносных опорах: (1) Состояние, при котором кран работает со всеми выносными опорами, полностью выдвинутыми и установленными для выравнивания корпуса крана, а его шины или гусеницы не касаются земли. (2) Номинальные грузоподъемности крана, которые применимы, когда кран работает со всеми выносными опорами, полностью выдвинутыми и установленными так, чтобы выровнять корпус крана с его шинами или гусеницами, не касающимися земли. Связанный: На резине. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
На резине: (1) Состояние, при котором кран работает с любой из своих шин, соприкасающихся с землей. (2) Номинальная грузоподъемность крана, применимая при работе крана с любой из его шин, соприкасающихся с землей. Также: На шинах. Связанный: На выносных опорах. (Источник: Глоссарий общих терминов по кранам и такелажу . Фонд Specialized Carriers & Rigging Foundation)
Выносная опора: Балка, выходящая из нижней части крана для повышения устойчивости крана. Балки могут быть либо выдвижными/убирающимися, либо фиксированной длины, и обычно используют какой-либо тип прокладок для распределения нагрузок на поверхность земли. (Источник: Глоссарий общих терминов по кранам и такелажу . Специализированные носители и такелажный фонд)
Балка аутригера: Часть системы аутригеров, которая проходит горизонтально от коробки аутригеров для поддержки вертикального домкрата аутригеров. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Домкрат аутригера: Гидравлический цилиндр на балке аутригера, который выдвигается вертикально для подъема и опускания крана. (Источник: Глоссарий общих терминов по кранам и такелажу . Специализированные носители и такелажный фонд)
Подушка/поплавок/нога выносной опоры: Металлическая чашеобразная конструкция, поставляемая производителем оборудования, распределяющая общую нагрузку от нижележащая блокировка и земная поверхность. Типичные формы круглые, квадратные, прямоугольные или восьмиугольные. СМОТРИТЕ: плавайте.
Подушка выносной опоры: Деревянный, металлический или синтетический конструктивный элемент, который размещается на опорной поверхности и на который опирается плавучее устройство крана, используемое для распределения нагрузки на выносную опору на большую площадь. См. опорные подушки DICA.
Система штифтов выносных опор: Доступна гидравлическая система для облегчения снятия коробки выносных опор с помощью гидравлических цилиндров, используемых вместо стандартных монтажных штифтов коробки выносных опор. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Подушка: Уплотненный грунт, бетон, деревянные брусья или маты или стальные пластины, собранные в систему для поддержки крана с минимальной осадкой. (Источник: Глоссарий общих терминов по кранам и такелажу . Специализированные носители и такелажный фонд)
Понтон: (1) Чашеобразная конструкция, которая крепится к нижней части вертикального домкрата с выносными опорами для распределения нагрузки по опорной поверхности. СМОТРИТЕ: плавайте. (2.) Большие стальные подушки, обычно изготавливаемые для поддержки грузов крана или выносных опор на мягком грунте. Понтоны – это стальной эквивалент деревянных матов крана. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Контрольное испытание: Неразрушающее испытание, при котором к системе или компоненту применяется пробная нагрузка. (Источник: Глоссарий общих терминов по кранам и такелажу . Специализированные носители и такелажный фонд)
Номинальная грузоподъемность: Максимальная рабочая нагрузка на кран или компонент такелажа, разрешенная производителем при определенных условиях работы. ТАКЖЕ: предел рабочей нагрузки. (Источник: Глоссарий общих терминов по кранам и такелажу . Specialized Carriers & Rigging Foundation)
Винтовой домкрат: Резьбовой вертикальный опорный цилиндр, обычно используемый на выносных опорах или навесных устройствах кольцевого типа для регулировки уровня. СВЯЗАННЫЙ: Джек.
Площадка винтового домкрата: Конструкция чашеобразного типа, прикрепленная к нижней части винтового домкрата для распределения нагрузки на землю, аналогичная опоре выносной опоры.
