Гелевые аккумуляторы, мультигелевые и AGM

Впервые озадачившись выбором аккумулятора для ИБП, наши клиенты сталкиваются с тем, что в классификацию даже такой простой вещи производители смогли внести существенную путаницу.

В связи с этим возникает множество вопросов, к примеру:

• Какая батарея лучше: свинцово-кислотная или гелевая?
• Чем мультигелевый аккумулятор отличается от гелевого?
• Что такое AGM VRLA?

Для удобства поиска в нашем интернет-магазине мы обозначаем аккумуляторы так, как их маркирует производитель – чтобы вы могли легко найти нужную модель. Но если вы пока не определились с конкретной моделью и просто пытаетесь понять: какую аккумуляторную батарею для ИБП лучше приобрести, то вам поможет эта статья.

Виды аккумуляторов для ИБП и термины

Прежде всего нужно запомнить, что ВСЕ аккумуляторы, выпускаемые на данный момент промышленностью для ИБП являются свинцово-кислотными. Еще одни “пугающие” аббревиатуры  – VRLA и SLA – обе относятся к аккумуляторам, которые применяются в источниках бесперебойного питания.  Также такие батареи называются необслуживаемыми и герметизированными.

VRLA расшифровывается как Valve Regulated Lead Acid, в вольном переводе это означает Регулируемые клапаном свинцово-кислотные.

SLA означает Sealed Lead Acid, т. е закрытые (герметизированные) свинцово-кислотные.

Необслуживаемые – означает, что в АКБ этого вида не требуется следить за уровнем электролита и доливать воду, как, например, в автомобильных.

Обозначение герметизированные (герметичные)  говорит о том, что из батареи этого типа не прольется электролит, даже если она опрокинется набок или будет испытывать тряску. Также герметичность позволяет эксплуатировать их в жилых помещениях: горючие пары, выделяющиеся в процессе работы аккумулятора, остаются “запертыми” внутри, и только при нарушениях условий работы может открыться аварийный клапан.

И все эти определения – не разные типы аккумуляторов, а один и тот же: VRLA / SLA необслуживаемые герметизированные (герметичные). Именно этот тип получил наиболее распространение в источниках бесперебойного питания. В других системах могут использоваться стартерные обслуживаемые и стартерные необслуживаемые, но о них мы сегодня говорить не будем.

Гелевые и AGM

Для того, чтобы достичь герметичности и устранить необходимость в обслуживании аккумуляторов для ИБП производители применяют две различные технологии: GEL (Gelled Electrolite)  и AGM (Absorptive Glass Mat). Обе технологии обеспечивают рекомбинацию газов для сохранения объема электролита и его “связывание” во избежание выплескивания.

 В гелевых аккумуляторах жидкий электролит доведен до желеобразной, вязкой консистенции путем добавления в него соединений кремния. В результате электролит не выплескивается при тряске, и не вытекает при незначительных повреждениях корпуса. Эта технология появилась первой, именно поэтому многие по старинке все герметичные необслуживаемые аккумуляторы называют гелевыми.

Распространено также бытовое название “гелИевые аккумуляторы”, что в корне не верно. Газ гелий не имеет никакого отношения к аккумуляторным батареям.

Благодаря вязкому состоянию в гелевых АКБ происходит рекомбинация газов:

• В результате химической реакции вода в батарее распадается на водород и кислород.
• Ионы водорода и кислорода остаются в замкнутом пространстве батареи и, перемещаясь по микропорам и трещинам в геле, соединяются и снова образуют воду.
• Вода впитывается гелем, восстанавливается первоначальный объем электролита.

В итоге мы имеем батарею, в которую не нужно доливать воду, поскольку она практически не испаряется. Кроме того, не происходит газовыделение, поэтому АКБ может использоваться в жилых помещениях.

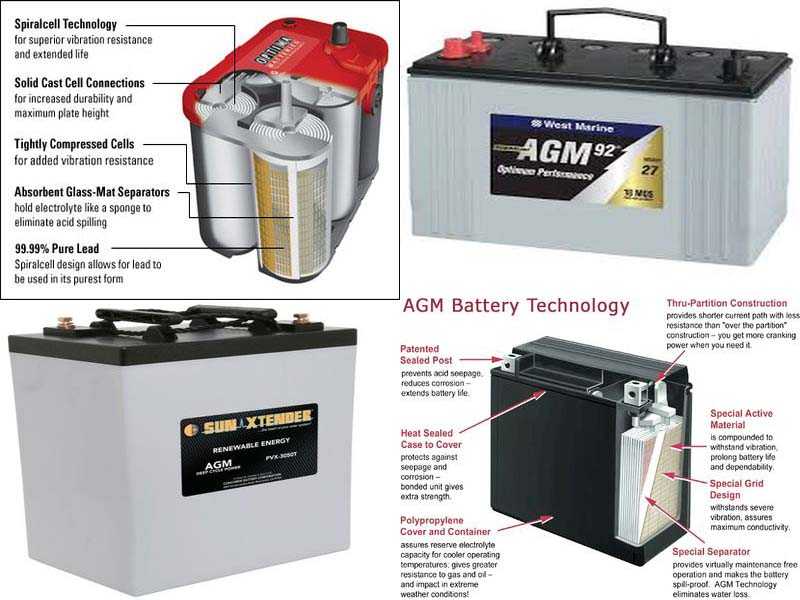

 В AGM-аккумуляторах пространство между пластинами заполнено стекловолокнистыми матами, которые впитывают в себя электролит.

На фото – вскрытый AGM-аккумулятор, в котором можно рассмотреть те самые “Glass Mat” – стекловолоконные маты.

Благодаря этому достигаются практически те же цели, что и в гелевых: электролит не выплескивается и в порах наполнителя происходит рекомбинация газов, т. е. перед нами такая же необслуживаемая герметичная батарея, как и гелевая.  Разве что при повреждении корпуса электролит, скорее всего, вытечет и повредит расположенное рядом оборудование. Именно поэтому в дорогих телекоммуникационных системах часто предпочитают использовать АКБ типа GEL VRLA.

Технология AGM – более новая, чем GEL.

Обратите внимание, что:

• И GEL, и AGM батареи являются свинцово-кислотными.
• Это две разные технологии.

А как же мультигелевые?

Мультигелевые аккумуляторы, по сути не являются отдельным типом источников питания. Чаще всего производители и торговые точки используют это название для AGM батарей.

Например, на фото ниже – аккумулятор Luxeon LX12120MG 12Ah (обратная сторона). В очень многих интернет-магазинах он продается под маркой “мультигелевый”, о чем свидетельствует и маркировка “MG” в наименовании, однако производитель на самой батарее указывает что это: “Технологія: AGM, необслуговуєма батарея” (укр. ) (Технология AGM, необслуживаемая батарея).

А учитывая что цена на мультигелевые аккумуляторы всегда ниже чем на гелевые, и это при том, что гелевая технология довольно дорогая – в подавляющем большинстве случаев мы имеем дело именно с AGM.

Отличия гелевых и AGM аккумуляторов

Показатель	Гелевые	AGM
Циклический ресурс	В 2-3 раза выше, чем в AGM (около 600 циклов) за счет вязкого электролита. Пластины остаются покрытыми им во время глубокого разряда, поэтому меньше подвержены коррозии.	Около 300 циклов заряд-разряд.
Заряд	Очень требовательны к точности заряда, его превышение может привести к вспучиванию батареи.	Не так критичны к заряду, хотя превышение напряжения при заряде также может привести к кипению и вздутию батареи.
Саморазряд	Величина саморазряда небольшая, поэтому  подходят для применения там, где разряд происходит малыми токами в течение долгого периода	Саморазряд интенсивнее, чем у гелевых.
Перегрев	Перегрев может вызвать взрыв батареи.	Перегрев не так критичен, но тоже опасен.
Глубокий разряд	Хорошо выдерживают глубокий разряд.	Желательна эксплуатация при глубине разряда не более 30%.
Пусковой и максимальный ток	Неспособны дать большие токовые величины, особенно стартовые, из-за высокого внутреннего сопротивления.	Пусковые токи больше.
Короткие замыкания	Очень чувствительна к коротким замыканиям.	Менее чувствительна.
Эксплуатация	В любом положении, кроме “вверх дном”, мелкие повреждения корпуса не вызывают утечку электролита, за счет вязкости последнего.	В любом положении, кроме “вверх дном”.

Или коротко, в картинке:

Итак, в общем гелевые аккумуляторы прослужат дольше, чем  AGM, в системах:

• где чаще происходит цикл разряд-заряд,
• где чаще допускается глубокий разряд,
• где до разряда проходит долгое время,
• где может быть критичным пролив электролита во время случайного повреждения корпуса.

Так как эти батареи более капризны и дороже стоят, в остальных случаях их можно с успехом заменить AGM АКБ.

А главное, – обязательно обращайте внимание на технические характеристики конкретной модели, которые заявлены производителем, они могут существенно отличаться для аккумуляторов разных торговых марок и ценовых категорий.

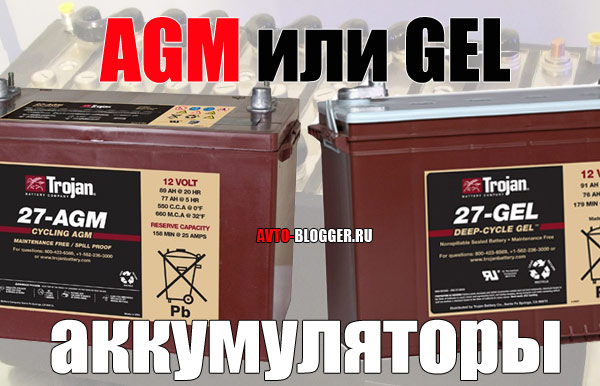

Аккумуляторы AGM и GEL (гелевые): что выбрать?

Опубликовано автором Сергей Леднёв – Про акумуляторы – Апрель 21, 2015

При решении задачи по бесперебойному питанию часто сталкиваются с непростым выбором между аккумуляторами AGM и GEL.Разобравшись в особенностях технологий изготовления АКБ и эксплуатационных характеристиках, мы сможем сделать выводы о сфере оптимального применения.

AGM технология аккумуляторных батарей

AGM расшифровывается как Absorbent Glass Mat и означает “абсорбирующее стекловолокно”. По сути, это обычные свинцово-кислотные аккумуляторы, только в них электролит находится не в виде свободно перетекающей жидкости, а в виде обильно пропитанной раствором серной кислоты стекловаты (своеобразный подгузник для электролита ). Что это даёт:

• Есть место для выделяющегося в процессе заряда водорода – он “запирается” в стекловолокне. Иными словами газ полностью рекомбинируется внутри АКБ. Это позволяет безопасно использовать AGM АКБ в помещении.
• Герметичная конструкция позволяет их эксплуатировать в любом положении
• Не требуют обслуживания, но это не исключает необходимости переодической “тренировки” батарей

AGM технология

Специально для наших читателей мы не пожалели и распилили популярную батарейку CSB GP 12120, давайте посмотрим что у неё внутри:

Распил CSB GP 12120

Свинцовые пластины с абсорбированным стекловатой электролитом

Сам AGM – обильно пропитан электролитом

Свинцовая пластина

Gel технология

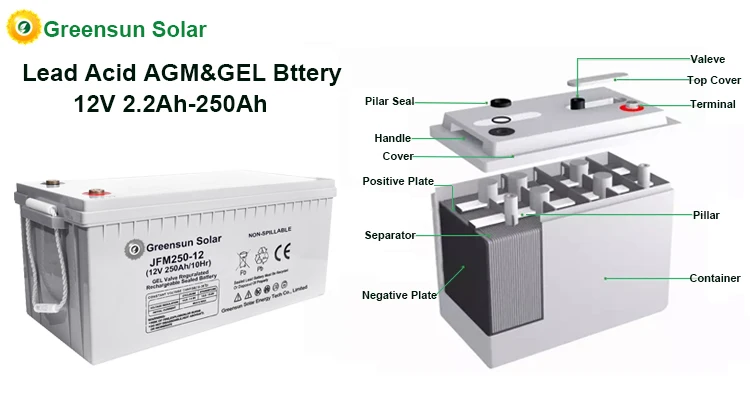

Конструктив гелевого аккумулятора аналогичен AGM, но электролит абсорбирован не стекловолокном, а загущен при помощи силикагеля (SiO2). Гель удерживает в своей структуре электролит, поддерживая целостность свинцовых пластин. Движение молекул электролита происходит через микропоры гелевой структуры.

Теперь давайте сравним характеристики и стоимость аналогичных аккумуляторов, сделанных по разной технологии. На основании дата-листов (ТТХ) и опроса инженера произведем сопоставления характеристик на примере аккумуляторов Delta и Challenger.

1) Заряд

Классическим для свинцово-кислотных АКБ считается ток заряда 0,1С или 10% от ёмкости аккумулятора, но максимальный допустимый ток заряда у AGM и гелевых аккумуляторов различный:

• AGM – 0.3C (например, для АКБ Delta HR 12-100 (100Ач) – ток заряда  30А)
• GEL – 0.2C (для АКБ Delta GX 12-100 (100Ач) – ток заряда  20А)

Заряд максимальным током несколько сокращает срок жизни аккумулятора (на 5-7%), но может быть очень кстати в случаях, когда зарядить батарею требуется быстро. Например, при работе в гибридных системах с генератором. Таким образом, минимально возможное время заряда (с учетом КПД) для полностью севшего AGM аккумулятора составит около 6 часов, а у GEL – 8 часов.

2) Кол-во циклов

Давайте сравним количество циклов для АКБ различного типа по двум различным сериям

Delta HR 12-100 (AGM): 100 % DOD – 275 циклов, 50% – 575 циклов, 30% – 1325 циклов

Delta GX 12-100 (GEL): 100% – 325 циклов, 50% – 700 циклов, 30% – 1850циклов



Delta DTM 12-200 L (AGM): 100% – 275 циклов, 50% – 550 циклов, 30% – 1200 циклов

Delta GX 12-200 (GEL): 100% – 325 циклов, 50% – 700 циклов, 30% – 1850 циклов

Итак, разница в цикличности между сериями HR (AGM) и GX (GEL) при DOD 50% – 21,7%  в пользу последнего; между DTM и GX: 27,2% в пользу последнего.

Для объективности представим график и данные по АКБ Challenger серия A (AGM) и G (GEL) при разряде до 80%

Challenger A12-200 – 80% DOD – 525циклов
Challenger G12-200 – 80% DOD – 645циклов
Разница в 19%.

3) Текущая розничная цена и стоимость цикла

Из-за нестабильного курса пришлось указать в ненавистных долларах. В соотношении с количеством циклов при разряде 50%:

• Delta HR 12-100 – $223/575=0,406
• Delta GX 12-100 – $240/700=0,343
• Delta DTM 12200 L – $390/550=0,709
• Delta GX 12-200 –  $467/700=0,667

У Challenger:

• Challenger A12-200 – $475/525=0,91
• Challenger G12-200 – $550/645=0.85

4) Глубокий разряд

Гелевый аккумулятор благодаря использованию загустителя электролита более устойчив к глубоким разрядам, иными словами разряд до 1.6В/эл (9,6В) наносит меньше вреда для аккумулятора. Глубокий разряд батарей присущ альтернативной энергетике (солнечные панели, ветряки), в буферных режимах ИБП и инверторы не допускают разряд аккумулятора ниже 10. 5В.

5) Срок жизни

Срок жизни аккумулятора относительно абстрактная вещь ввиду того, что провести профессиональное исследование с параллельной эксплуатацией выборки двух типов АКБ различных серий длительностью 10-12 лет и сопоставить его результаты сложно и затратно. В документации срок жизни аккумуляторов указан одинаковый. Ввиду этого, мы должны опираться на косвенные данные, которые нам дают инженеры производств, мнение которых основывается на особенностях технологий изготовления. Итак:

• DTM – стандартный аккумулятор AGM
• HR и HRL – отличается составом электролита, в который добавлены специальные присадки, которые увеличивают энергоотдачу и замедляют процесс сульфатации и коррозии свинцовых пластин аккумулятора, заметно продлевая срок его службы
• Gel – электролит загущен силикагелем

На основании опроса экспертов, рейтинг жизнеспособности и сроков работы в буферном режиме от меньшего к большему выстраивается так:

• GX – ориентир на цикличность
• DTM L – присадки Long Life
• HR – присадки + высокая энергоотдача

Выводы

1. AGM аккумуляторы имеют преимущество в системах требующих быстрого заряда аккумуляторов, например, в случае гибридных схем “инвертор+генератор” (мы сокращаем время работы генератора и увеличиваем время тишины), т.
   к. выдерживают больший зарядный ток.
2. В случае решения задачи автономного питания на базе солнечных панелей или ветрогенератора при достаточности бюджета гелевые аккумуляторы предпочтительнее, так как устойчивы к глубокому разряду и имеют больше ресурс циклов заряда-разряда.
3. Для работы в буферном режиме, т.е. в системах резервного питания на базе ИБП, инверторов предпочтение следует отдавать  AGM-технологии, т.к. батарейный банк получается дешевле и он дольше прослужит (срок жизни аккумуляторов при буферном режиме исчисляется в годах, а не в циклах). Самая живучая серия аккумуляторов HR и HRL благодаря различным присадкам в электролит, снижающим процессы разрушения свинцовых пластин.
4. В мощных системах с высокими токами разряда и автономией до 30 минут рекомендуется использование серий HR и HRL, т.к. эти АКБ обладают самой большой энергоотдачей в единицу времени при коротких циклах.

Наше видео с семинара по обучению партнеров. Технологии AGM и Gel



Оставляйте комментарии и задавайте вопросы!

Tags:AGM, GEL

Об авторе

Сергей Леднёв

Руководитель комплексных проектов по стабильному и бесперебойному электропитанию. [email protected]

AGM АККУМУЛЯТОРЫ ГЛУБОКОГО ЗАРЯДА VS ГЕЛЕВЫЕ АККУМУЛЯТОРЫ

• Главная
• AGM Батареи глубокого цикла против гелевых аккумуляторов глубокого цикла

Часто AGM аккумуляторы ошибаются идентифицированы как Гелевые батареи. Хотя и аккумуляторы AGM, и аккумуляторы GEL могут иметь схожие характеристики; например, они непроливаемые, оба являются батареями глубокого цикла и могут быть установлены в любом положении, имеют низкий саморазряд, безопасны для использования в зонах с ограниченной вентиляцией и могут безопасно транспортироваться по воздуху или земле без специального обращения.

• Между типами аккумуляторов AGM и GEL есть несколько очень четких различий, которые мы рассмотрим в этой статье.
  Давайте сравним различия и сходства, чтобы решить, какой аккумулятор лучше всего подходит для вашего источника питания.

Итак, каковы основные различия между гелевыми и AGM аккумуляторами глубокого цикла?

1. 1. ) В батареях AGM для удержания электролита используется абсорбирующий стекломат. Они являются наиболее популярным выбором для герметичных аккумуляторов глубокого разряда в жилых автофургонах, кемпингах и морских судах по всей Австралии.
2. 2.) Тот факт, что ведущие бренды, такие как Giant Power и Eclipse, используют технологию аккумуляторов AGM, свидетельствует о преимуществах использования аккумуляторов AGM для питания.

Аккумуляторы глубокого разряда AGM обеспечат пользователям гораздо лучшую производительность, чем традиционные свинцово-кислотные аккумуляторы. Аккумуляторы AGM имеют более низкое внутреннее сопротивление, что обеспечивает гораздо более быструю зарядку и лучшую производительность в условиях большой нагрузки.

Аккумуляторы AGM, скорее всего, также будут работать лучше, чем гелевые, в более холодных условиях эксплуатации, а AGM часто дешевле в качестве варианта для получения надежного питания.

Аккумуляторы AGM известны тем, что лучше работают в условиях гололеда, чем другие типы аккумуляторов Deep Cycle.

​

Основное различие между AGM и гелевыми аккумуляторами заключается в том, что гелевые аккумуляторы глубокого цикла сконструированы с использованием гелевой пасты, в которой электролит находится во взвешенном состоянии внутри корпуса аккумулятора. В аккумуляторе AGM электролит впитывается в матовое стекло внутри, поэтому он никогда не прольется, что является огромным преимуществом в плане безопасности.



• Причина, по которой люди предпочитают аккумуляторы AGM вместо гелевых аккумуляторов глубокого цикла, заключается в том, что аккумуляторы AGM часто имеют лучшую цену на аккумуляторы.
Аккумуляторы AGM
• и свинцово-кислотные аккумуляторы также прекрасно работают при более высоких уровнях напряжения, создаваемых генераторами, в отличие от аккумуляторов GEL, которые могут быть гораздо более чувствительными.
• Эта стабильность делает батареи AGM гораздо более безопасным выбором для многих пользователей, однако многие батареи AGM также не следует устанавливать под капотом из-за материала корпуса батареи и ограничений по теплу (всегда следует использовать теплозащитный экран) или говорить с батареей. эксперт.



** Свинцово-кислотные батареи глубокого цикла по сравнению с гелевыми и AGM батареями Это означает, что они имеют более высокое внутреннее сопротивление. Это означает, что они не могут принимать скорость зарядки (и, следовательно, заряжаться) так же быстро, как батареи типа GEL или AGM.

Поскольку в батареях GEL и AGM используются электролиты, взвешенные в среде (GEL — гелевая паста или AGM — абсорбированный стеклянный мат) вместо свободно текущей жидкости, которая используется в свинцово-кислотных батареях.

Вот почему аккумуляторы AGM часто называют аккумуляторами «кислотного голодания», потому что без свободно замедляющейся свинцово-кислотной жидкой кислоты они более безопасны в аварийной ситуации и, конечно же, не выделяют опасные газы во время зарядки.

Аккумуляторы GEL и AGM хорошего качества также имеют намного более низкое внутреннее сопротивление, чем стандартные свинцово-кислотные аккумуляторы, и это означает, что они лучше подходят для быстрой зарядки и их способности обеспечивать более высокие импульсы мощности, например, для лебедок.



Хотите узнать больше о батареях GEL VS AGM? Прочтите эту замечательную статью от Battery Stuff или

Нужен совет эксперта по аккумулятору? БЕСПЛАТНО ПОЗВОНИТЕ нашим специалистам по батареям глубокого цикла сегодня по телефону 1800 853 315. Они предоставят рекомендации по питанию с глубоким циклом и расскажут вам о настройке батареи глубокого цикла или предоставят бесплатное ценовое предложение. 092

1 июня 2021 г. | Австралийские батареи | Комментарии

 Австралийские батареи и солнечные батареи с доставкой по всей Австралии

 Австралийские батареи и солнечные батареи с гордостью представляют собой австралийскую компанию, специализирующуюся на батареях для всех областей применения и комплексных системах аккумуляторных батарей. Мы поставляем самые выносливые и наиболее подходящие аккумуляторы, созданные для того, чтобы наилучшим образом выдерживать суровые условия окружающей среды Австралии. Aussie Batteries и Solar имеют в наличии качественную продукцию, которая прослужит вам долгие годы, и подкрепит их превосходными гарантиями.

Нужен совет эксперта. Позвоните бесплатно нашим экспертам по аккумуляторным батареям по  1800 853 315 или  ПО ЭЛЕКТРОННОЙ ПОЧТЕ

. Пожалуйста, включите JavaScript для просмотра комментариев.

Бесплатная электронная книга

Узнайте все, что вам нужно знать о

• Аккумуляторы глубокого цикла
• Солнечные панели
• Портативные холодильники
• Инверторы
• и больше!

Загрузить сейчас

Видео

Статьи о батареях | Сравните и сравните аккумуляторы AGM и гелевые аккумуляторы

В чем разница между гелевыми батареями и батареями AGM?

В AGM (впитывающий стекломат) используется стекломат специальной конструкции, предназначенный для впитывания электролита батареи между пластинами батареи. Аккумуляторы AGM содержат столько жидкости, сколько нужно, чтобы коврик оставался влажным от электролита, и если аккумулятор сломан, свободная жидкость не может вытечь.

Гелевая ячейка 9Аккумуляторы 0010 содержат силикагель, в котором суспендирован электролит батареи. Этот густой пастообразный материал позволяет электронам течь между пластинами, но не вытекает из аккумулятора, если корпус сломан.

Чаще всего Аккумуляторы AGM ошибочно идентифицируются как Гелевые аккумуляторы . Обе батареи имеют схожие характеристики; например, непроливаемый, с глубоким циклом, может быть установлен в любом положении, с низким саморазрядом, безопасен для использования в зонах с ограниченной вентиляцией и может безопасно транспортироваться по воздуху или земле без специального обращения.

Аккумуляторы AGM продаются лучше, чем гелевые аккумуляторы как минимум в 100 раз. AGM предпочтительнее, когда может потребоваться большой импульс тока. В большинстве случаев подзарядку можно выполнить с помощью стандартного зарядного устройства хорошего качества или генератора переменного тока. продолжительность жизни; измеряемый как срок службы или годы, остается превосходным в большинстве батарей AGM, если батареи не разряжаются более чем на 60% между перезарядками. Мы продаем некоторые аккумуляторы AGM, которые предлагают отличные возможности глубокого цикла 80%+.

Гелевые аккумуляторы обычно немного дороже и не обладают той же мощностью, что и AGM-аккумуляторы того же физического размера. Гелевая батарея отличается низкой скоростью разряда и немного более высокими рабочими температурами окружающей среды. Одна большая проблема с гелевыми батареями, которую необходимо решить, — это ПРОФИЛЬ ЗАРЯДА ГЕЛЯ. Гелевые аккумуляторы необходимо заряжать правильно, иначе аккумулятор преждевременно выйдет из строя. Зарядное устройство, используемое для перезарядки аккумуляторов, должно быть спроектировано или приспособлено для гелевых аккумуляторов. Если вы используете генератор для подзарядки настоящего гелевого элемента, необходимо установить специальный регулятор.

Если вы не уверены, какой аккумулятор или зарядное устройство лучше всего подходит для вашего приложения, , позвоните или напишите нашему техническому персоналу , чтобы помочь сделать правильный выбор
