Дробилки щековые СМД-110, технические характеристики, опиание

09.08.2020

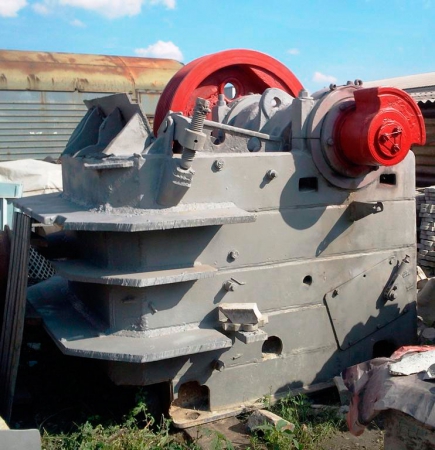

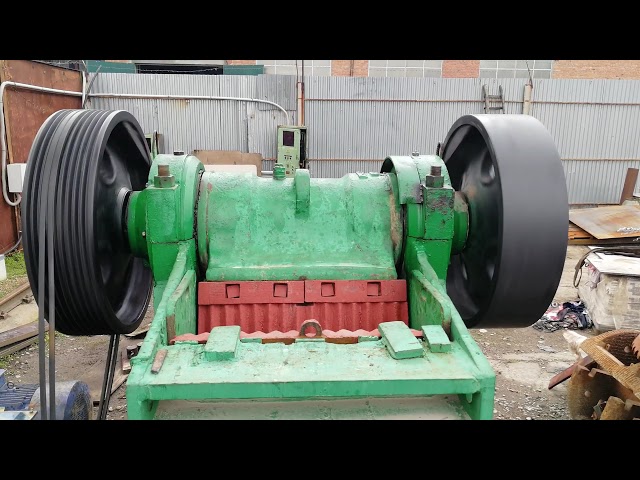

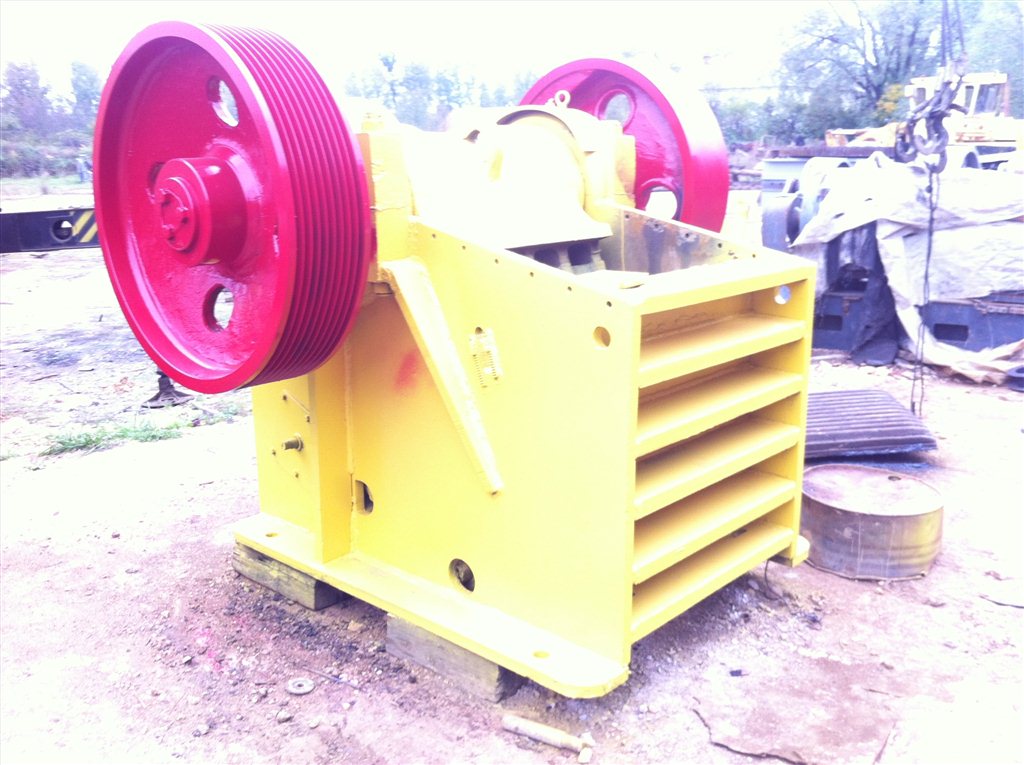

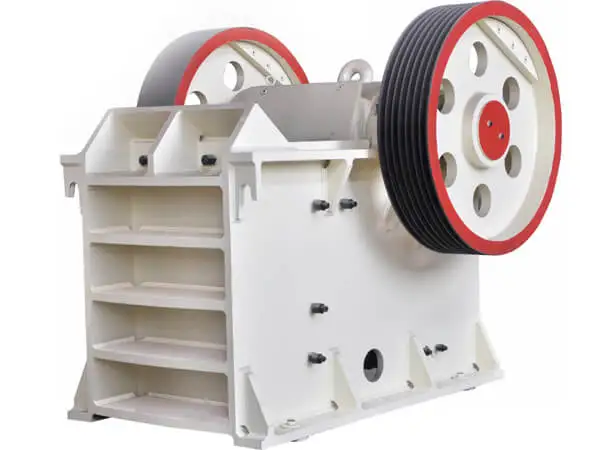

Дробилка СМД-110 – универсальная дробильная техника, предназначенная для измельчения твердых материалов путем сжатия кусков между двумя щеками. Ориентирована установка на раздробление мрамора, гранита, доломита, базальта и других твердых пород с высокой степенью абразивности. Машина эффективно дробит материалы, прочность при сжатии которых составляет до 300 Мпа и максимальным размером кусков до 500 мм.

Устройство и технические характеристики

Щековая дробилка СМД-110 считается самой надежной среди агрегатов такого типа. Весомым плюсом установок является возможность задавать величину конечного материала, а также приспособленность для раздробления глинистых материалов с высокой прочностью и сжатием до 2500 кгс/см².

Технические характеристики СМД 110 указаны в таблице.

Основные параметры	Нормативные значения
Производительность	58-104 м²/ч
Мощность двигателя основного привода	75 кВт
Максимальный размер зерен исходного материала	до 500 мм
Ширина разгрузочной щели	75-130 мм
Габаритные размеры без привода	3000 х 2500 х 2600 мм
Вес	до 18,7 т

Конструктивные особенности

Конструкция дробилки достаточно простая. Основными рабочими механизмами являются:

рама;
дробящие панели;
боковая футеровка;
главная ось;

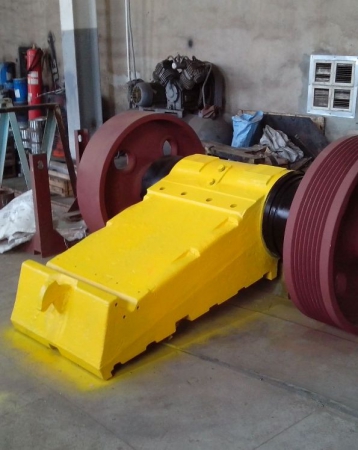

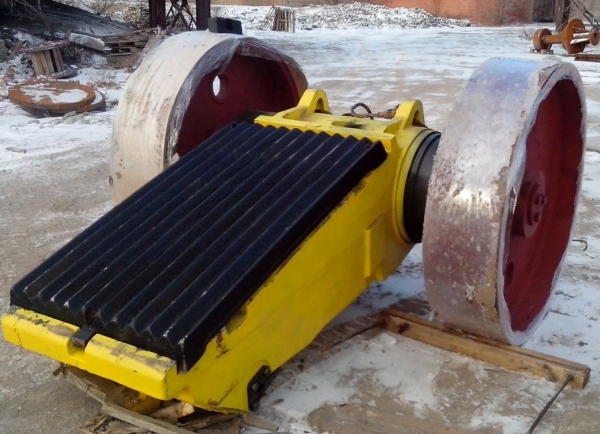

движущаяся щека;

шкив;

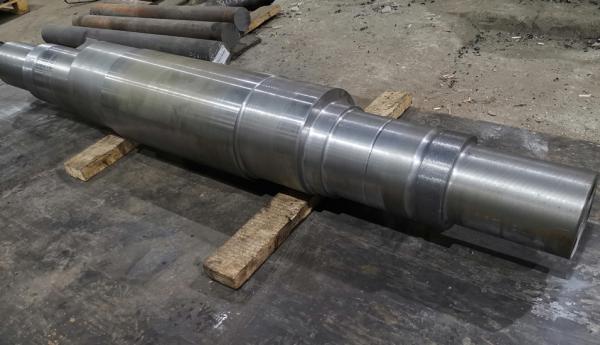

эксцентриковый вал;
запирающая пружина;
регулировочная плита;
распорные пластины;
защитная распорка;
шатун;
упор и закрепляющий механизм.

Применяется техника для измельчения средне- и крупнозернистого сырья, в течение часа способна перерабатывать до 104 кубометров материала.

Как работает щековая дробилка

Принцип работы СМД-110 состоит в сжатии материала рабочими поверхностями, вследствие чего порода от сдвига и воздействия больших напряжений разрушается. Одна щека прикрепляется к шатуну, обеспечивающем перемещение верхнего края поверхности таким образом, что движения получаются качающими. Вторая щека остается неподвижной.

В зависимости от модификации дробилки характер движения щеки может быть простым и сложным.

Простое качение происходит в одном направлении по круговой или прямой линии, сложное – по замкнутой криволинейной траектории.

За счет безопасной и быстрой регулировки зазора разгрузочной щели можно задавать требуемую величину готового продукта. Регулировать зазор можно даже при работающем двигателе.

Установка и монтаж щековой дробилки

Устанавливать дробилку нужно на специально сооруженный из железобетона фундамент. Он должен быть прочным, чтобы при вибрации машины в рабочем состоянии на основании не возникали трещины.

Перед закладкой фундамента необходимо провести расчеты, учитывая мощность узлов, частоту вращения и особенности грунта. С помощью строительного уровня нужно проконтролировать горизонтальность установки.

Подготовка дробилки СМД 110 к работе

Перед пуском оборудования необходимо внимательно осмотреть все узлы и крепления, проверить камеру дробления на отсутствие в ней посторонних предметов.

Вначале нужно осуществить пробный пуск и на холостом ходу обкатать установку в течение 60 минут. При пуске следует проконтролировать направление вращения шкива.

В ходе обкатки обязательно нужно проверять до какой температуры нагреваются подшипники (показатель не должен превышать 75°С). Если после запуска наблюдаются сторонние шумы и стуки ползуна или распорной плиты, то машину следует оставить и подтянуть пружину.

Все контрольные показатели при обкатке фиксируются в акте, который нужно хранить вместе с формуляром установки.

Запуск, использование и остановка дробилки

Перед началом работы оператор должен осмотреть загрузочный отсек и убедиться, что в нем нет никаких лишних предметов.

Для запуска следует включить отвальный транспортер, запустить саму машину и включить питатель или питающий транспортер.

В процессе работы агрегата оператор должен:

следить за равномерностью загрузки;
не допускать переполнения загрузочной камеры;
следить, чтобы в исходном материале не было недробимых продуктов или кусков слишком больших размеров;
контролировать чтобы в зоне разгрузки не возникал подпор измельченного сырья.

Для остановки СМД 110 по завершении рабочего процесса сначала отключается питающий транспортер. После выработки всего находящего в камере дробления материала нужно отключить дробильную установку, и после этого отвальный транспортер.

Меры безопасности

Технологический процесс с использованием щековой дробилки СМД 110 должен происходить в строгом соответствии с нормативными правилами и требованиями ГОСТа. К работе допускать можно только тех, кто прошел инструктаж.

При эксплуатации дробилки запрещается:

подавать к загрузке негабаритный камень;
освобождать зев от дробленных продуктов руками;
проводить установочные, регулировочные или ремонтные работы на работающей дробилке.

Все работники должны быть оснащены перчатками и средствами защиты от шума. В темное время суток запрещается работать на неосвещенной площадке.

Техническое обслуживание СМД-110

Для полноценной работоспособности и продуктивности щековой дробилки СМД 110 необходимо выполнять техобслуживание и комплекс плановых ремонтов:

вовремя менять на новые изношенные детали;
проводить смазку щеки, электродвигателя и других конструктивных элементов;
как минимум раз в месяц проверять нагрев подшипников.

Соблюдение порядка и сроков технического обслуживания выступает гарантией долговечной и высокопроизводительной работы дробильной техники.

← назад к списку новостей

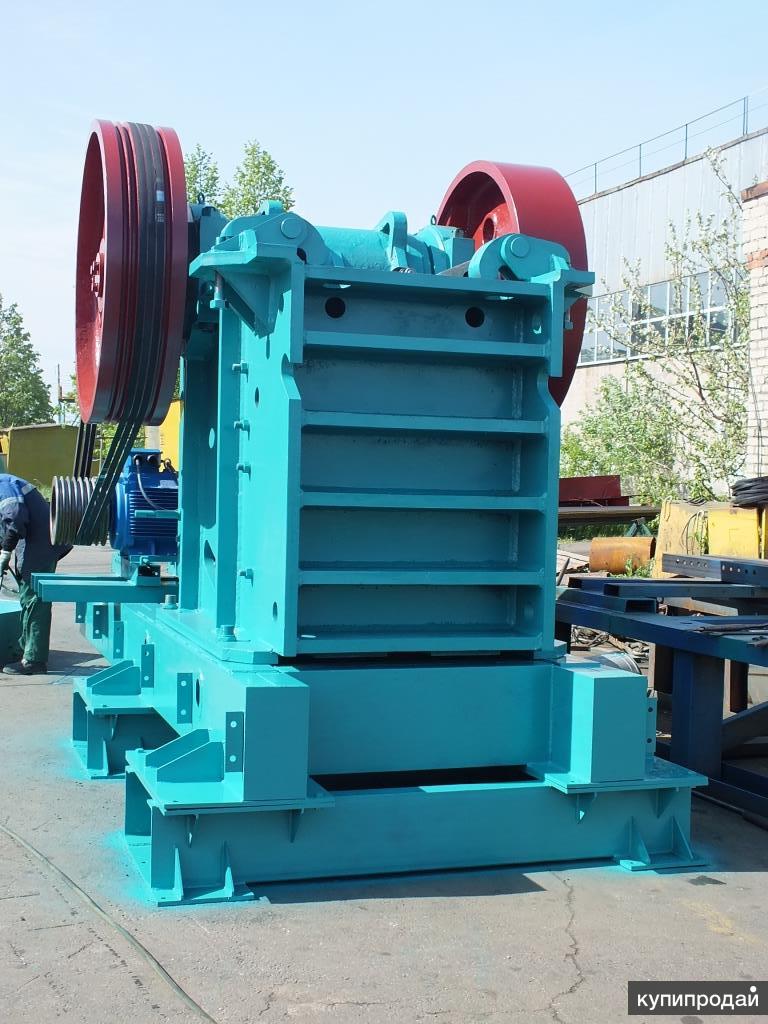

Дробилка щековая СМД-110 А (ЩДС-П-6 х 9) со сложным движением щеки размером 600 х 900 мм

Дробилка СМД-110 А предназначена для крупного дробления горных пород с пределом прочности на сжатие до 300 МПа. К основным преимуществам щековой дролбилки можно отнести: малая площадь занимаемая им, монтаж и демонтаж производится быстро и легко, что позволяет применять его в составе мобильных дробильно-сортировочных установок.

Щековые дробилки можно отнести к самым древним дробильным установкам. Самая первая щековая дробилка была создана в середине 19 века в Соединенных Штатах Америки. У всех щековых дробилок принцип работы один и тот же. Он основан на сжатии материала рабочими поверхностями дробилки (щеками).

Производительность при нормальном размере выходной щели, м³/ч	75
Размер приёмного отверстия, см.
ширина	60
длина	90
Максимальный размер загружаемого материала, см.	50
Ширина выходной щели, см.
номинальная	10
диапазон регулирования, не менее	+30; -25
Частота вращения эксцентрикового вала, об/мин	275
Мощность электрического двигателя, кВт	75
Размеры щековой дробилки, м.
длина	3
ширина	2,50
высота	2,60
Общая масса щековой дробилки, т	19,5

MR 110i EVO2 | Мобильные ударные дробилки

D-DRIVE (прямой дизель)

35 дюймов x 22 дюйма x 13 дюймов

386

США, т/ч

Свойства

Мобильная роторная дробилка MOBIREX MR 110i EVO2 универсальна и обеспечивает первоклассное конечное качество зерна. С входом дробилки 1100 мм и многочисленными техническими новшествами можно достичь впечатляющей производительности при наилучшей экономической эффективности. Благодаря компактной конструкции машину легко транспортировать, ее можно быстро собрать и разобрать.

Оптимизированный поток материала благодаря ширине системы открывания
Регулировка гидравлического зазора
Простая и интуитивно понятная концепция управления SPECTIVE
Эффективный и мощный дизельный прямой привод D-DRIVE
Высокопроизводительный постсортировочный агрегат с возвратом негабаритного зерна (опция)

Скрыть

Highlights

Разнообразные варианты применения, простая транспортировка, короткое время наладки, высокая эксплуатационная готовность: Мобильные роторные дробилки MOBIREX EVO2

Блок подачи

Предварительное грохочение

Блок дробления

Система управления

Блок последующего грохочения поток

Доступность и безопасность

Окружающая среда

Магнит и фильтр ветра

Quick Track

Транспорт

Транспортировка постсортировочной установки

Предварительные грохоты

Замена грохотов

Ребра ротора

Щель дробления

Защита от перегрузки

Интуитивная концепция управления SPECTIVE – для простоты эксплуатации

Концепция SPECTIVE упрощает управление машины, управляемые с сенсорной панели. Всеми компонентами и функциями можно удобно управлять с земли.

SPECTIVE помогает оператору шаг за шагом выполнить процедуру запуска. Начальный экран обеспечивает графическое представление установки со всеми регулируемыми функциями. Когда выбрана нужная функция, пользователи получают четкие инструкции по всем этапам работы. При возникновении неисправности на дисплее появляется диагностика неисправности. Локализация неисправности, ее описание и советы по устранению помогают сократить время простоя. 12-дюймовая сенсорная панель устойчива к пыли и всегда легко читается благодаря интенсивности света и высокой контрастности. Она реагирует на пальцы, ручку или перчатки.

Подробнее

Система непрерывной подачи (CFS)

Для непрерывной подачи дробилки.

Равномерная загрузка необходима для получения хорошего продукта, оптимальной производительности и низкого износа.

Чтобы обеспечить равномерное заполнение камеры дробления, система непрерывной подачи (CFS) контролирует уровень дробилки (щековая и конусная дробилки) или нагрузку на коромысло и ротор, а также использование двигателя (ударная дробилка).

Независимо от этого CFS регулирует частоту вибрационного питателя и предварительного грохота. Таким образом, удается избежать задержек на предварительном грохоте и оптимизировать использование дробилки. Когда камера дробления снова освобождается после перегрузки, транспортировка материала продолжается без задержки.

CFS облегчает работу оператора, поскольку машина автоматически обеспечивает однородный поток материала, что обеспечивает оптимальную загрузку дробилки.

SPECTIVE CONNECT

Информация для оператора Приложение, односторонняя связь

Краткий обзор всех важных данных
> Приборная панель
> Прямая трансляция с камеры
> Отчетность
> Сообщения и средства устранения неполадок
> Обзор всех установок в поезде

Оператор может оставаться в экскаваторе/колесном погрузчике
> Без перерыва в рабочем процессе
> Повышение безопасности труда

Узнать больше

Lock & Turn – выдающаяся система безопасности

Система «Lock & Turn» обеспечивает высочайший уровень безопасности при смене уступа ротора и освобождении перемычки . Специальные ключи для сервисных люков и компонентов гарантируют невозможность неконтролируемого перемещения опасных компонентов и невозможность запуска установки или дробилки во время проведения технического обслуживания.

Поворотное устройство стандартной серии также позволяет поворачивать и блокировать ротор дробилки вручную в любом положении снаружи. Это обеспечивает простую и безопасную замену выступов ротора и удаление скопившегося материала.

Узнать больше

Всегда в работе с «Quick Track»

В некоторых случаях, например, в дорожном строительстве, требуется перемещение дробильной установки несколько раз в день. При этом установка должна оставаться в рабочем режиме, чтобы после перемещения она была быстро готова к работе. Опция «Quick Track» позволяет удобно управлять этим с помощью пульта дистанционного управления, не выходя из рабочего режима.

Благодаря экономии времени (машинисту экскаватора не нужно подходить к дисплею, менять режим работы, работа машины не прерывается и, следовательно, не нужно снова ее запускать), машина может продолжать работать быстро и продуктивно.

Новости и отчеты о вакансиях

продолжить чтение

загрузок

Технические характеристики

Макс. размер подачи

Высота подачи

Высота подачи с удлинителем

Ширина бункера

Ширина бункера с удлинителем

Длина бункера

Длина бункера с удлинителем

Объем бункера

Объем бункера с удлинителем

Макс. размер подачи: 35 дюймов x 22 дюйма x 13 дюймов

Высота подачи: 13 футов 9 дюймов

Высота подачи с удлинителем: 14 футов 11 дюймов

Ширина бункера: 6 футов 11 дюймов

Ширина бункера с удлинителем: 9 футов 2 дюйма

Длина бункера: 12 футов 2 дюйма

Длина бункера с удлинителем: 12 футов 2 дюйма

Объем бункера: 5,8 ярда³

Объем бункера с удлинителем: 10,5 ярда³

Ширина х длина

Ширина x длина: 35 дюймов x 8 футов 6 дюймов

Ширина х длина

Тип

Ширина x длина: 40 дюймов x 6 футов 11 дюймов

Тип: Сито крупногабаритное двухъярусное

Высота разгрузки

Высота разгрузки, выдвинутая

Ширина

Длина

Длина, расширенный

Высота разгрузки: 9 футов 6 дюймов

Высота разгрузки, увеличенная: 11 футов 12 дюймов

Ширина: 26 в

Длина: 13 футов 1 дюйм

Длина удлиненная: 19 футов 8 дюймов

Тип привода дробилки

Входная ширина дробилки

Вход дробилки (Ш x В)

Вес дробилки (прибл.

)

Мощность дробилки

Тип ударной дробилки

Диаметр ротора

Регулировка тумблера типа удара

Привод дробилки тип: прямой

Ширина входного отверстия дробилки: 44 в

Вход дробилки (Ш x В): 44 дюйма x 31 дюйм

Вес дробилки (прибл. ): 512 фунтов

Мощность дробилки: 416 л.с.

Ударная дробилка типа: ШБ110-080

Диаметр ротора: 43 в

Тип регулировки ударного рычага: бесступенчатая, полностью гидравлическая

Производительность по разрушаемому бетону до ок.

Производительность по смешанному щебню до ок.

Производительность по разрушенному асфальту до ок.

Производительность по известняку до ок.

Дробление разрушенного бетона до прибл.: 265 т/ч США

Производительность по измельчению смешанного щебня до прибл.: 265 т/ч США

Производительность по разрушенному асфальту до ок.: 226 т/ч США

Производительность по известняку до ок.: 292 т/ч США

Высота выброса ок.

Ширина

Длина разгрузочного конвейера дробилки

Длина, расширенный

Высота выброса ок.: 11 футов 8 дюймов

Ширина: 47 в

Длина разгрузочного конвейера дробилки: 30 футов 6 дюймов

Длина удлиненная: 36 футов 1 дюйм

Концепция привода

Выход блока питания

Производитель блока питания

Генератор

Концепция привода: D-DRIVE (прямой дизель)

Выход блока питания: 493 л. с.

Производитель блока питания: Скания

Генератор: 135 кВА

Высота разгрузки, разгрузочный транспортер мелкого зерна, ок.

Ширина х длина ок.

Тип

Ширина обратного конвейера

Длина обратного конвейера

Высота разгрузки, разгрузочный транспортер мелкого зерна, ок.: 11 футов 5 дюймов

Ширина x длина ок.: 53 дюйма x 14 футов 11 дюймов

Тип: Одноярусный световой экран

Ширина обратного конвейера: 20 в

Длина обратного конвейера: 29 футов 10 дюймов

Транспортная высота ок. (стандартное значение)

Транспортная длина ок.

Транспортная длина с устройством вторичного грохочения ок.

Транспортная ширина ок.

Транспортная ширина с устройством вторичного грохочения макс.

Транспортный вес базовой установки

Транспортный вес макс. конфигурация ок.

Транспортный вес грохота ок.

Транспортная высота ок. (стандартное значение): 11 футов 10 дюймов

Транспортная длина ок.: 56 футов 11 дюймов

Транспортная длина с устройством вторичного просеивания ок.: 69 футов 3 дюйма

Транспортная ширина ок.: 9 футов 10 дюймов

Транспортная ширина с устройством вторичного грохочения макс.: 10 футов 0 дюймов

Транспортный вес базовой установки: 98 250 фунтов

Транспортный вес макс. конфигурация ок.: 128 970 фунтов

Транспортный вес грохота прибл.: 13 448 фунтов
