Назначение
- Предназначен для перемещения и складирования бочек бочек
Отправить заявку
- Описание
Захват для бочек применяется для разгрузки, загрузки бочек с маслом, краской и др., устанавливается как на вилы, так и на подвилочную плиту погрузчика. Захваты для бочек данного типа, как и любой другой вид навесного оборудования, устанавливается на вилы погрузчика и имеет ряд достоинств в сравнении с иными бочечными зажимами, а именно:
- обеспечивает отличную видимость для водителя;
- имеет захват большой силы;
- защищает от скольжения;
- стандартная гальванизированная головка, легко заменяется;
- имеет возможность перемещения 1-2 емкостей сразу;
- обрамление захвата имеет резиновые элементы, что предотвращает повреждение тары;
- имеет соединенный в рамку захватывающий механизм;
- монтаж-демонтаж оборудования занимает не более 5 минут.
Возможно изготовление захвата для бочек с соединительным креплением на каретку погрузчика
Адаптация техники
под ваши задачи
Производим переоборудование спецтехники в любую необходимую модификацию, подберем все необходимое для решения ваших задач. Наши специалисты выполнят широкий перечень работ по дооборудование автотехники.
Получить консультацию
Захват для бочек. Цепной, рычажный или гидравлический?
Грузозахваты |
23.03.2017
В парке складского оборудования заметное место принадлежит вилочным погрузчикам. К ним выпускается значительное количество навесных приспособлений, расширяющих функциональные возможности техники. Для перемещения бочек и им подобных ёмкостей из пластика или металла предназначен, в частности, захват для бочек.
Конструкции и разновидности захватов для бочек
Захват для бочек может иметь разное конструктивное исполнение, которое определяется следующими факторами:
- Количеством одновременно захватываемых бочек (от одной до четырёх).
- Требующейся грузоподъёмностью.
- Наличием дополнительных функций (например, кантования груза).
- Способом фиксации бочки.
- Способом крепления на вилочный погрузчик.
Однопозиционные захваты – наиболее простые, с конструктивной точки зрения, приспособления которые работают по принципу механической фиксации груза одним или двумя захватными устройствами. Распространены на небольших складах или открытых площадках. Более мощные захваты могут использовать гидропривод от основного механизма погрузчика. Они действуют медленнее, зато обладают большей грузоподъёмностью.
Ещё более эффективными являются захваты-кантователи. Они позволяют изменять относительное расположение бочки, и угол её оси для подъёма и укладки на стеллажи с различной конфигурацией. Захваты-кантователи применяются на складах со значительным грузооборотом.
Для сокращения времени подготовительных операций важен способ соединения захвата с вилами погрузчика.
Для правильного выбора важны размеры вил. Цепной захват для бочек присоединяется к погрузчику при помощи проушины. Такие устройства менее компактны, но обеспечивают более надёжное удержание груза, поскольку для этого не используются силы трения.
Цепные захваты
Внешне напоминают цепные стропы, но заканчиваются рычажными приспособлениями, которыми и выполняется фиксация груза. Цепной захват – всегда симметричного типа; при наличии одной пары строп можно захватывать одну бочку (как горизонтально, так и вертикально), двух пар – две (большее количество неудобно транспортировать).
Конструкция цепного захвата (в частности, модели dl-500 SL1) состоит из следующих элементов:
- Грузового кольца.
- Двух цепей.
- Рычажных захватов.
- Соединительных пальцев.
- Фиксаторов перемещения.
Захват для бочек цепного типа действует так. Нижний рычаг заводится под ободок бочки, а верхний располагается по торцевой её плоскости.
Узел медленно поднимают вилами вверх, при этом нижний рычаг упирается в упор ободка и создаёт усилие, направленное к верхнему рычагу, обеспечивая их силовое замыкание. Аналогично действуют и рычаги с противоположной стороны захвата. Результирующая нагрузка является симметричной, что исключает перекос бочки во время её транспортировки.
Грузоподъёмность цепных захватов принимается в диапазоне 300…1000 кг. Их недостаток – невозможность безопасной работы на открытых площадках, поскольку при сильном ветре стропы с грузом могут раскачиваться.
Цепной захват для бочек должен периодически проходить проверку состояния звеньев цепи, а также степени износа поверхностей рычагов. Они должны изготавливаться из углеродистых сталей типа сталь 20, и подвергаться цементации. Для улучшения сцепления со стальными бочками на рабочей поверхности рычагов могут выполняться насечки.
Рычажные захваты

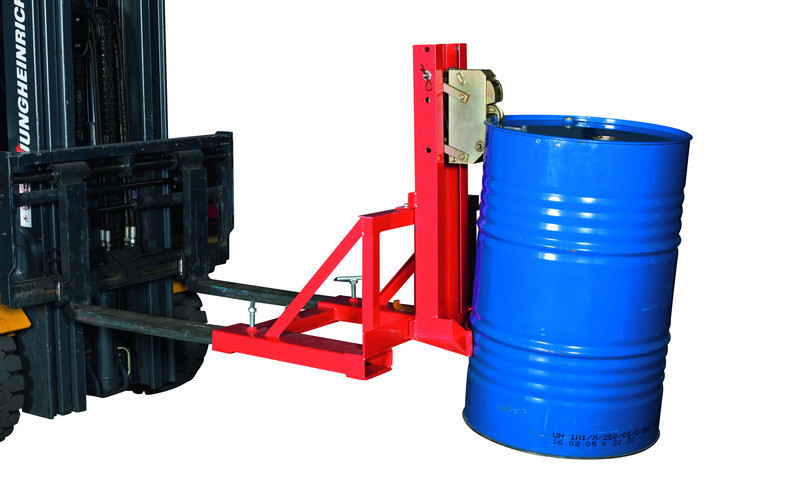

Рычажный захват для бочек может быть изготовлен в разных исполнениях, но наибольшую популярность приобрели так называемые захваты Forker VC-2, Forker VC-2, Forker VC-3 (соответственно для одной, двух и трёх бочек).
В обиходе такие захватные приспособления именуют «клюв попугая», за специфическую форму захватного рычага.
Устройство предназначено для использования на погрузчиках с размерами вил не более 50×140×950 мм. Захваты «клюв попугая» могут быть одинарными и двойными. В первом случае производится односторонний, а во втором – двухсторонний захват за ободок бочки. Такие устройства могут устанавливаться как в вертикальном, так и в горизонтальном положении. В первом случае их называют клещевыми.
Приспособление включает в себя:
- Силовую раму, предназначенную для установки захвата на каретку вилочного погрузчика (при монтаже непосредственно на вилах эта деталь может сниматься).
- Два эксцентрично размещённых на оси рычага, верхний из которых может иметь качательное перемещение.
- Цементированную стальную ось.
- Фиксатор хода рычагов.
Захват для бочек рассматриваемого типа функционирует следующим образом (рассмотрим на примере захвата lm-800 грузоподъёмностью 800 кг).
Нижний рычаг подводится под ободок, после чего верхним рычагом производится фиксация груза. В момент подъёма под действием собственного веса бочка воздействует на нижний рычаг, прижимая его к ободку. Откидывание верхнего рычага предотвращает фиксатор.
Захваты рычажного типа выпускаются грузоподъёмностью от 200 до 800 кг. Они значительно более компактны, могут применяться как внутри, так и вне помещений складов, позволяют уверенное маневрирование погрузчика в пространстве между стеллажами. Комплектация рычагов зависит от диаметра бочки.
Захваты-кантователи
Ещё более полезным в складских операциях со штучными грузами считается захват для бочек с возможностью их кантовки. Привод таких захватов-кантователей обеспечивается гидросистемой погрузчика. При помощи таких устройств можно поворачивать бочку (или несколько бочек одновременно) на определённый угол, и даже переворачивать груз на 1800.
Конструкцию и возможности захвата-кантователя рассмотрим на примере моделей ряда 13МВ.
Приспособление состоит из:
- Трубчатой прямоугольной рамы, предназначенной для навешивания захвата на погрузчик.
- Пары овальных лап с накладками из бензомаслостойкой резины, которые улучшают сцепление с грузом.
- Поворотного механизма привода лап, который управляется гидравлически.
- Поворотной тяги, обеспечивающей смыкание лап.
- Профилированной планки, которая позволяет регулировать расстояние между рычагами.
Устройство действует следующим образом. Бочка (одна или несколько) устанавливается на раму, после чего включается гидропривод, и шток начинает перемещаться вперёд. Тяга при этом поворачивает лапы до их полного смыкания с грузом. При необходимости кантования груза гидропривод поворачивает раму на требуемый угол. Устройства типа МВ могут устанавливаться на погрузчик вместо вилочных захватов. Конфигурация лап может изменяться в зависимости от внешнего контура бочки. Ряд исполнений захватов-кантователей могут дополнительно иметь функцию ручного поворота, что может быть полезно для бочек, содержащих химически активные вещества.
Грузоподъёмность таких устройств составляет до 500 кг.
