JCB 540-170 – Погрузчики телескопические (540-170 – JCB 540-170 – ДжиСиБи 540-170 – ЖСБ 540-170 – Погрузчик телескопический 540-170 – Погрузчик телескопический JCB 540-170) – Технические характеристики JCB 540-170 – Габаритные размеры JCB 540-170 – Двигатель JCB 540-170

Документ энциклопедии Стройтех, Категория: Погрузчики телескопические

  • Производитель:JCB

Технические характеристики JCB 540-170

  • Эксплуатационная масса:12 160,00 кг
  • Эксплуатационная мощность:74,60 кВт
  • Грузоподъемность:4 000,00 кг
  • Скорость:25,00 км/ч

Габаритные размеры JCB 540-170

  • Длина:6 360,00 мм
  • Ширина:2 440,00 мм
  • Высота:2 690,00 мм

Двигатель JCB 540-170

  • Модель двигателя:-
  • Объем двигателя:3 990,00 см³
  • Частота оборотов двигателя:-
  • Ход поршня двигателя:-

Эксплуатационные характеристики JCB 540-170

  • Колеса:15. 5/80-24
  • Дорожный просвет:400,00 мм
  • Радиус поворота:4 100,00 мм
  • Высота подъема:16 700,00 мм
  • Вылет вертикальный:12 500,00 мм
  • Давление в гидросистеме:26,00 МПа
  • Объем топливного бака:125,00 л
  • Колесная база:2 750,00 мм





540-170
|
JCB 540-170
|
ДжиСиБи 540-170
|
ЖСБ 540-170
|
Погрузчик телескопический 540-170
|
Погрузчик телескопический JCB 540-170






Энциклопедия СтройТех является открытой справочно-информационной системой.
Любой посетитель может свободно просматривать, копировать и изменять документы.
Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

• Увидели неточность – смело вносите свои правки.
• Не нашли нужного документа – добавление займет пару минут.

Команда Стройтех открыта для всего нового и улучшения старого – форма отправки предложений.

На правах рекламы:

JCB 540-70/541-70/550-80/560-80 ⚙️ Техническая характеристика

Технические данные телескопического погрузчика JCB 540-70/541-70/550-80/560-80 :

ПЕРЕЙТИ В ГАЛЕРЕЮ
Модель JCB 540-70 JCB 541-70 JCB 550-80 JCB 560-80
Годы производства 1998-2004 2006 2011 2014
Производитель двигателя Perkins JCB JCB JCB
Модель / тип двигателя 1004T EcoMax EcoMax EcoMax
Номинальная мощность двигателя (л. с.) 107KM 126KM 126KM 146KM
Тип трансмиссии привода W W W W
Скорость движения (км / ч)
Максимальная высота подъема (м) 7m 7m 8,1m 8,1m
Максимальная грузоподъемность (кг) 4000kg 4100kg 5000kg 6000kg
Общий вес 7560kg 7800kg 10150kg
Размер колес 15,5/80-25 15,5/80-25 1300-24 480/80R26
Общая длина (см) 499cm 527cm
Общая ширина (см) 223cm 250cm
Общая высота (см) 249cm 266cm

Добавить отзыв о JCB 540-70/541-70/550-80/560-80:


JCB 540-70/541-70/550-80/560-80 ГАЛЕРЕЯ:

Поставьте нам лайк на фейсбуке :
Также проверьте спецификации :

Английская компания JCB

была основана в 1945 году Джозефом Сирилом Бэмфордом. Бренд известен производством высокоскоростных сельскохозяйственных тракторов JCB Fastrac, выпуск которых начался в 1990 году. Эти тракторы позволяли двигаться со скоростью до 75 км/ч. JCB также производит телескопические погрузчики для сельскохозяйственной промышленности, а также экскаваторы-погрузчики для строительной отрасли.

#JCB 540-70 технічна характеристика #JCB 540-70 cпецификация #JCB 540-70 характеристики #JCB 540-70 мнения #JCB 541-70 технічна характеристика #JCB 541-70 cпецификация #JCB 541-70 характеристики #JCB 541-70 мнения #JCB 550-80 технічна характеристика #JCB 550-80 cпецификация #JCB 550-80 характеристики #JCB 550-80 мнения #JCB 560-80 технічна характеристика #JCB 560-80 cпецификация

#JCB 560-80 характеристики #JCB 560-80 мнения

JCB 540-170 Телескопический вилочный погрузчик

Размеры
Длина до поверхности вилки 6360 мм
Дорожный просвет 400 мм
Ширина по шинам 2440 мм
Габаритная высота 2690 мм
Колесная база 2750 мм
Угол разгрузки ковша 8. 81 градусов
Грузоподъемность на макс. высоте 1500 кг
Радиус разворота по наружным шинам 4100 мм
Вес 12060 кг
Подъем
Макс. высота подъема 16700 мм
Макс. досягаемость спереди 12500 мм
Макс. грузоподъемность 4000 кг
Макс. загрузка при макс. высоте 2500 кг
Макс. загрузка на макс. досягаемости 600 кг
Двигатель
Количество цилиндров 4
Марка двигателя 2257
Модель двигателя JCB EcoMAX T4i/IIIB
Полная мощность 74.6 кВт
Измеренная мощность @ 2200 об/мин
Макс. тяга 425 Нм
Крутящий момент @ 1200 об/мин
Рабочий объем 4. 4 л.
Подача воздуха в двигатель Турбонаддув с промежуточным охладителем
Эксплуатационные
Эксплуатационная масса 4000 кг
Запас топлива 125 л.
Объем гидравлической системы 150 л.
Рабочее напряжение 12 В
Сила тока, вырабатываемая генератором 65 А
Размер шин 15.5/80-24
Трансмиссия
Тип трансмиссии 4-скоростное силовое переключение передач
Количество передач вперед 4
Количество передач назад 4
Макс. скорость — Вперед 25 км/ч
Максимальная скорость — Назад 25 км/ч
Гидравлическая система
Выдвижение 18.3 сек
Выравнивание ковша 4. 6 сек
Втягивание 16.7 сек
Макс. Рабочее давление 260 Бар
Основной Гидравлический Насосs 90+72 L
Гидравлика
Пропускная способноять насоса 162 л/мин
Клапан сброса давления 25993.3 кПа
Время подъема 22.7 сек
Время сброса 4.2 сек
Время опускани 23.4 сек

Телескопические погрузчики JCB

JCB  535-125

К техническим характеристикам JCB 535-125 относится вес машины, составляющий 9,41 т. На погрузчик устанавливается силовая установка мощностью 100 лошадиных сил или 74,2 кВт (опционально). Кроме того, машина обладает уменьшенным радиусом разворота, компактными габаритами, отменной маневренностью и укороченной колесной базой. Это гарантирует высокую эффективность и производительность работ на малых площадках, а также проходимость при бездорожье.

Максимальная высота подъема 12,28 м
Максимальная грузоподъемность 3500 кг
Максимальный вылет стрелы 8,06 м
Грузоподъемность на максимальном вылете 1115 кг
Полезная мощность двигателя 63 кВт / 85 л.с.
Турбо 74,2 кВт / 100 л.с.

Полный привод погрузчика может отключаться для снижения износа агрегатов при движении по дорогам общего пользования. Наибольшая продуктивность техники достигается при использовании ее с целью выполнения больших объемов малогабаритных задач.



JCB  540-140

Стандартная комплектация:

  • Двигатель DIESELMAX мощностью 100 л.с.
  • Гидравлическая система с открытым центром
  • Гидравлический насос шестеренчатый 2 секции 100 л/мин
  • Коробка передач JCB Powershift (электроуправляемая)
  • Колёсная формула 4х4х4 с крабовым ходом и крутым поворотом
  • Передние стабилизаторы
  • Каретка для быстрой смены навесного оборудования
  • Стандартный отопитель кабины
  • Разводка для подключения допоборудования

Технические характеристики

Максимальная высота подъема

13,8 м

Максимальная грузоподъемность

4000 кг

Максимальный вылет вперед

9,25 м

Эксплуатационная масса

11090 кг

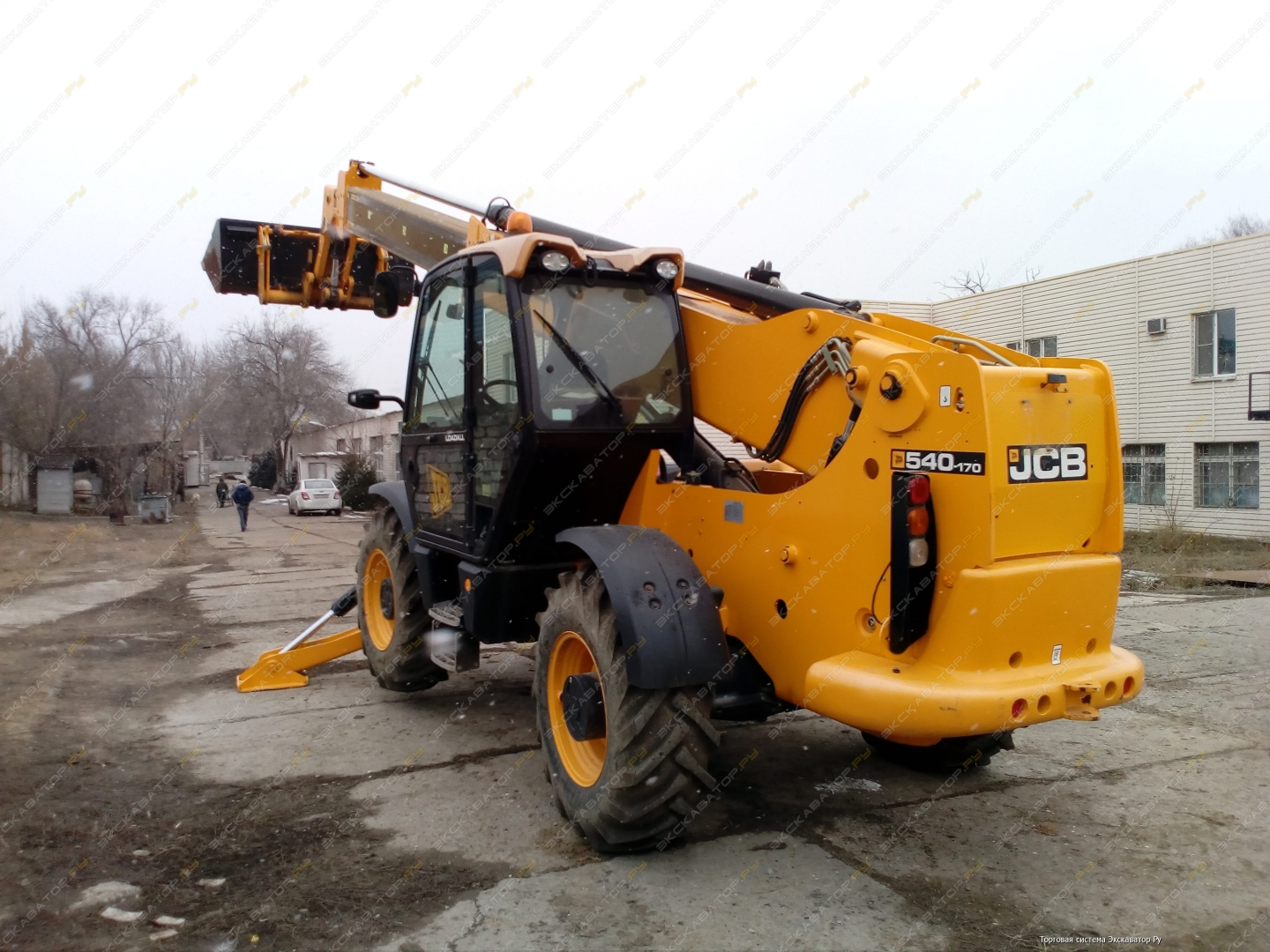

JCB  540-170

Модель 540-170 выпускают не первый год, за это время ее не раз модернизировали, и самая существенная модернизация была совсем недавно – погрузчик стали комплектовать двигателем JCB 444. В нашем случае это установленная по заказу турбированная версия мощностью 74,5 кВт. В базовую комплектацию входит менее мощный атмосферный двигатель 63 кВт. Желающие получить по максимуму могут заказать двигатель на 93 кВт с турбонаддувом и интеркулером.

Двигатель размещен поперечно между колесами правого борта и агрегатируется с гидротрансформатором, конической передачей и полуавтоматической четырехступенчатой коробкой передач (КП) powershift с переключением под нагрузкой. КП полуавтоматическая, поскольку оператор принимает участие в выборе передачи. Подрулевым переключателем он задает направление движения вперед, назад или на месте и передачу, до которой машина может набирать скорость. После начала движения КП автоматически переключает передачи, пока не доберется до назначенной оператором. На машинах, оборудованных дисплеем, видно, как меняются номера передач, но для нашего погрузчика такого устройства не предусмотрено.



Техническая характеристика погрузчика JCB 540-170
ПараметрНа опорахБез опор
Грузоподъемность максимальная, кг 4000 4000
То же на полной высоте, кг 2500 1500
То же на полном вылете, кг 600 0
Высота подъема, мм 16 700 11 570
Вылет при полной высоте подъема (от переднего колеса), мм 2050 4150
Горизонтальный вылет (от переднего колеса), мм 12 500 9040
Вылет с грузом 1 т, мм 10 500 6000
Высота подъема при укладке в штабель, мм 16 200 10 900
Двигатель JCB 444
Мощность, кВт 74,5 при 2200 мин-1
Крутящий момент, Н·м 415 при 1400 мин-1
Радиус поворота (по шинам), м 4,1
Габаритные размеры, мм 6360х2440х2690
Масса, кг 12 160





Телескопический погрузчик JCB 540 и высокая маневреность

Британская компания JCB производит более 200 моделей строительной и погрузочной техники, которую поставляет в 150 стран всех континентов. Компактные телескопические машины этой марки отличаются высокой эффективностью выполняемых операций и рабочих циклов. Телескопические погрузчики имеют свои отличительные характеристики.

Использование телескопического погрузчика

Многофункциональный телескопический погрузчик JCB 540 обладает универсальными качествами, позволяющими применить его во всех сферах промышленного строительства и сельского хозяйства. Он надежно эксплуатируется при работе с грузами в морских портах и доках, на подъездных железнодорожных путях на складах и пакгаузах.

Благодаря особенностям конструкции телескопической стрелы и базовой устойчивости погрузчик незаменим при строительстве и обслуживании дорожного хозяйства, работе с сыпучими смесями в карьерах и штучными упаковками или поддонами на перевалочных базах. Для подобной работы также можно использовать погрузчик Маниту

Особенности погрузчика JCB 540

Применение высококачественных сплавов из стали для комплектующих узлов агрегата, и точный технологический процесс сборки придал ему характерные особенности:

  1. Рама погрузчика выполнена по шарнирно-сочлененному принципу, что позволяет машине совершать развороты на месте и манёвр в условиях ограниченного пространства. Отличается особым способом движения погрузчик JCB 540 170, который может совершать ход по диагонали.
  2. Мосты ходовой части оснащены редукторами планетарного типа и дифференциалами, что позволяет пропорционально распределить усилия на них. На отдельных моделях главная и передняя передачи могут устанавливаться асимметрично.
  3. Оба ведущих моста имеют многодисковые саморегулирующие гидравлические тормоза с самостоятельным контуром. Это повышает срок службы гидросистем, и облегчает процесс обслуживания.
  4. Унифицированная система крепления позволяет использовать штатное и дополнительное навесное оборудования других фирм-производителей.
  5. Погрузчик работает в неудобных местах без выставления опор с применением специальной гидравлической системы выравнивания и индикации о превышении параметра наклона.
  6. Полный привод и увеличенный диаметр колесных шин позволил погрузчику работать на земляных участках или песчаном покрытии толщиной до 0,5 м.

Технические составляющие

У современной унифицированной модели JCB 540 170 технические характеристики силового агрегата отличаются экономичностью и надежностью. Она оснащается как атмосферным дизелем мощностью в 86 л.с, так и дизелем с турбонаддувом и интер кулером мощностью 101 и 126 л.с.
Двигательная установка располагается в задней боковой части и совместно с гидросистемой обеспечивает:

    • подъем груза весом 600 кг с выдвижением телескопической стрелы на максимальную высоту в 17 метров или 4000 кг без выдвижения;
    • эксплуатационная масса агрегата, смонтированного на раме из двух параллельных плит, соединенных поперечинами составляет 12, 2 тонны и позволяет развить скорость манёвра до 30 км/час;
    • шасси погрузчика с колесной базой в 2,75 и радиусом разворота в 4 метра, дорожным просветом в 40 см обеспечивает проходимость погрузчика в условиях бездорожья;
    • жидкостная гидросистема с баком емкостью в 125 литров, расположенным в кормовой части, обеспечивает удержание грузов при максимальном давлении в 260 Бар;

Обслуживание спецтехники

Опыт эксплуатации специальной техники марки JCB доказал ее надежность, которая гарантирует высокий КПД при сравнительно небольших затратах на техническое обслуживание.

Размещение основных узлов и рабочих механизмов в моторном отсеке делает обслуживание JCB 540 140 для механика-водителя простым и удобным.

Крышка подкапотного пространства имеет пневматическую распорку и не требует дополнительных элементов удержания. Сменные фильтры, заливные горловины и контрольные отверстия находятся на видных местах. Для обдува двигательной установки и решетки радиатора от грязи и пыли используется реверсивный вентилятор.

Примененные в конструкции коробчатой стрелы гидроцилиндры не разборные и не требуют обслуживания. Их крепления открыты и доступны в случае замены цилиндров. Запасные части и расходные материалы более 20 лет реализуются через развернутую сеть дилеров JCB в России. По заявке они проводят все виды ремонтно-технических и диагностических работ, обеспечивают навесным оборудованием.

Стремление к инновациям ставит погрузчики серии JCB 540 на лидирующие позиции, а низкие эксплуатационные расходы и качество сборки в сочетании с универсальностью оправдывают их приобретение по существующим ценам.

Телескопический погрузчик JCB 531-70, технические характеристики

JCB 531-70 Agri – телескопический погрузчик среднего класса, один из самых малогабаритных в модельном ряду полноразмерных машин JCB. Британский бренд создал продукт, удовлетворяющий потребностям широкого круга клиентов. Рассматриваемая модель разработана для работы в суровых климатических зонах, и рассчитана на тяжелые нагрузки. Это подтверждают тесты, а также многочисленные мнения потребителей. Большинство из них хорошо отзываются о технике, которая является универсальной во всех отношениях. Модель JCB 531-70 обладает большой грузоподъемностью и мощностью, способна работать на бездорожье, и при этом оставаться устойчивой. Рассмотрим в этой статье технические возможности данного погрузчика, а также его стоимость и особенности эксплуатации.

Назначение

JCB 531-70 Agri – универсальная погрузочная техника, рассчитанная на большой спектр работ в разных сферах деятельности. В частности, машина способна работать в сельском хозяйстве – в данном случае ее возможности можно оценить в землеройных операциях, таких как культивация, боронование, окучивание, вспахивание, рыхление почвы, а также покос травы и разравнивание предпосевных территорий. Кроме того, машина идеально подойдет для в дорожно-монтажных работах и строительной сферы. Здесь данный аппарат способен не только погружать и перевозить строительные материалы, либо убирать и сметать различные строительные отходы, но и активно участвовать в ямочном ремонте дорог, строительстве городских и загородных трасс, а также возведении зданий и сооружений, либо наоборот разрушать и сносить их. Рассматриваемая модель пользуется спросом и торговых и складских помещениях, портах и аэропортах. Ее можно использовать для коммунальных задач – например, для уборки мусора, листвы и снега с пешеходных дорожек, тротуаров, проезжей части. Мощная телескопическая стрела позволяет выполнять погрузку/разгрузку грунта на расстоянии от объекта, что очень удобно в труднодоступных условиях. Можно установить и другие навесные опции.

Особенности телескопического погрузчика JCB 531-70 Agri

Телескопические погрузчики JCB 531-70 Agri очень маневренные. Это упрощает работу в условиях стеснённых пространств. У них компактная колёсная база и большие углы ограничения поворота. Это помогает экономить время при перемещениях по стройплощадке или любому другому объекту.

Для облечения всех манипуляций, данный телескопический погрузчик оснащён возможностью мгновенного выбора одного из трёх режимов рулевого управления. Он также оборудован однорычажным сервоуправлением, маленьким радиусом поворота и высокой степенью маневренности.

Для обеспечения неизменно хорошей маневренности телескопического погрузчика JCB 531-70 Agri предусматривается режим управления четырьмя колёсами. Всего же, в общей сложности в строительных телескопических погрузчиках данной модели предусматривается три режима рулевого управления.

Высокий дорожный просвет и полный привод позволяют этому погрузчику Loadall эффективно работать в любых условиях и на любом грунте.

Специальные тормоза с высоким усилием разжимания призваны снижать вязкостные потери во время передвижения и манипуляций по транспортировке грузов. Это способствует повышению экономичности спецмашины – до 2 %, по данным компании-изготовителя.

Погрузчик оснащён задними фонарями складного типа, надёжно защищёнными от повреждений на строительной или промышленной площадке. В целях дополнительной защиты от падающих объектов на крыше спереди и сверху на JCB 531-70 Agri монтируются защитные экраны. Дополнительно усиленные опоры мостов телескопическо погрузчика Loadall выполняют поглощение нагрузок, которые могут создаваться при боковых перемещениях грузов. В целях долгосрочной антикоррозийной защиты кабины погрузчика перед окрашиванием она обрабатывается специальным методом электрофореза.

Доступ с уровня земли есть ко всем точкам регулярных проверок и смазывания, а также к периодически обслуживаемым узлам. Размещение фильтров (масляного двигателя, масляного гидросистемы и дизтоплива) централизованным образом ускоряет и облегчает техобслуживание. До воздушного фильтра тоже добраться легко, и 2х-элементная конструкция делает проще его очистку. К аккумуляторной батарее тоже можно просто подобраться, без специального инструмента – через крышку с защёлкой. Она открывается ключом зажигания. Системой сухой смазки обеспечивается высокая прочность износных накладок: их межсервисный период установлен в пятьсот часов.

Навесное оборудование

  • Траншеекопатель – представляет собой баровую фрезу, которая обеспечивает точное и эффективное прохождение траншей, особенно в сравнении с простым ковшом. Рабочую глубину баровой фрезы можно регулировать. Кроме того, можно подобрать одну из четырех типов цепей для разных задач. Самая производительная версия способна работать с асфальтным покрытием толщиной 150 мм.

  • Ковш-дробилка – навесное оборудование, с помощью которого можно быстро измельчить строительные отходы, камни, асфальтное покрытие и другие отходы, подлежащие утилизации или дальнейшей (вторичной) переработке. Более того, данная опция может справиться с арматурой и любыми другими крупными древесными отходами, а также способна работать на влажной поверхности.
  • Ковш-сортирощвик – устройство для отделения грунта от строительного мусора. Благодаря этому грунт можно использовать еще раз для строительных целей. Это существенно снижает затраты на приобретение или добычу нового сырья. К тому же, данная опция решает проблему сортировки. Она существует в двух видах – фронтальный и экскаваторный ковши, способные работать с любыми носителями.
  • Планировочный отвал – средство для выравнивания поверхности, а также получения ровных и ухоженных грунтовых площадей.
  • Гидромолот – устройств с гидравлическим приводом, а также высоким потенциалом для выполнения разрушительных работ. Это средство широкого спектра действия, рассчитанное на рытье котлованов и разрушение зданий/сооружений, подлежащих сносу. Также его можно использовать для прокладывания траншей и туннелей. Гидромолот рассчитан на карьерные и подводные работы, а также работы в жарких условиях.
  • Ковш-смеситель – или ковш-миксер, предназначенный для смешивания сыпучих материалов и приготовления бетонной смеси, цементного раствора, а также удобрений, комбикормов и т. д. Это средство отличается удобством в том плане, что приготовленную смесь можно перевозить в ковше из одного места в другое.
  • Отвал снегоуборочный – представляет собой снежный плуг, который справляется с уборкой любых снежных сугробов. В частности, это может быть сухой или мокрый снег, а также свежевыпавший или слежавшийся сугроб. Отметим высокую надежность данного оборудования, которое изготовлено из толстого металла.
  • Щетка – коммунальное приспособление для широкого рода подметальных работ. Щетка быстро сметает всю пыль с тротуаров и дорожек, проезжей части. Щетку можно использовать и для уборки свежевыпавшего снега, а также листвы, мусора, сыпучих материалов, в частности песка, грунта, щебня и т. д. Различают дорожные и поворотные щетки, а также промышленные щетки с бункером.
  • Роторная косилка – автоматизированное средство для выравнивания грунта, скашивания травы и зеленых насаждений, а также срезания и измельчения ненужных кустов, кустарников, бурьянов и прочих зарослей. Лезвия косилки можно настроить по высоте в зависимости от длины травы. Обеспечивает полную автоматизацию работ по сравнению с обычной ручной косилкой.
  • Пила-секатор – мощное приспособление, усовершенствованное по сравнению с роторной косилкой. Используется для работы с толстыми стеблями бурьянов и даже деревьев. Диаметр стебля может достигать 100 мм. Пила-секатор делится на два вида – фронтальная и экскаваторная.
  • Универсальный ковш, вместе с которым JCB 531-70 Agri превращается в универсальный погрузчик, которому подвластны любые погрузочно-разгрузочные мероприятия, работа с материалами средней плотности, погрузка и выгрузка грунта и т. д.
  • Камнепогрузочный ковш – оборудование, предназначенное для отделения грунта от камней и строительных материалов. Таким образом, получается очищенная грунтовая поверхность. Ее эффективное очищение гарантировано благодаря прутьям из прочного стального сплава. Эти прутья легко просеивают скальную породу, и весьма долговечны в работе. Такое оборудование пользуется спросом в строительстве, а также у владельцев загородных домов и озеленителей территорий.
  • Ковш с захватом – это усовершенствованная версия универсального ковша, с которой целесообразно работать преимущественно на строительных площадках. Такой ковш подходит для перевозки крупных материалов – арматуры, строительного мусора и других отходов, которые плотно удерживаются в ковше при помощи захвата.
  • Ротокультиватор – средство для обработки грунта и проведения предпосевных мероприятий. Среди них можно отметить культивацию почвы. В ходе данного процесса сохраняется структура и минеральные вещества, а также повышается плодородность почвы.
  • Телескопический манипулятор – устройство, облегчающее процесс манипулирования навесным оборудованием вроде уничтожителя растений, пилы-секатора и других подобных опций для работы с землей.

Предварительные процедуры для замены масла

Эту операцию нужно производить как минимум раз в год. Если ваш погрузчик эксплуатируется гораздо интенсивнее среднего уровня, то замену нужно делать еще чаще. Владельцам экскаваторов, которым приходится перемещать технику по плохим дорогам и рыхлому грунту, советуют делать эту операцию после пробега в семь-десять тысяч километров.

  • Чтобы поменять масло, его предварительно нужно слить. Выполнять эту процедуру следует при нагретом моторе. Это позволит взвесям и примесям слиться вместе с основной жидкостью.
  • Расположите под сливной пробкой бака емкость нужного размера. Уберите пробку слива (C) и кольцо уплотнения (D), а потом прочистите и поставьте ее снова, заменив кольцо. Затяните пробку до сорока-шестидесяти Нм.
  • Снимая пробку (E), будьте осторожны. Из нее будет литься горячее масло, которое при попадании на кожу может привести к ожогам. Дождитесь, пока вся жидкость вытечет. Потом отвинтите элементы трубки слива (L) и поставьте крышку, защищающую от пыли (K).

Особенности устройства

  • Полиэтеленовое покрытие панелей кузова, которое уменьшает повреждения внешних частей машины при прохождении серьезных препятствий. Вместе с тем, такое покрытие делает погрузчик более стильным и эстетичным, а его заводской внешний вид сохраняется надолго. Дополнительные рабочие органы позволяют осуществлять разнообразные операции, отличные по сложности. К тому же, благодаря им техника становится более рентабельной и универсальной. Высокая маневренность погрузчика обеспечивается за счет полноуправляемого колесного шасси.
  • Уже в стандартном оснащении есть телескопическое и фронтальное оборудование. Первый вариант представляет собой телескопический стреловой механизм с высотой поднятия грузов до 14 метров над землей. Также отметим усовершенствованную рамную конструкцию, на которой, собственно, закреплены все рабочие и подвижные части, включая кабину. По сути, на раму и шасси приходиться львиная доля нагрузки. В связи с этим машина оснащена вспомогательными элементами, которые сглаживают негативный эффект от большой нагрузки на шасси. Например, среди таких опций отметим систему уравновешивания рабочих органов, дополненную специальными ресиверами, которые исключают крен рабочего органа, что очень важно при работе на наклонной поверхности.
  • Быстрый и качественный ремонт, превосходная ремонтопригодность – неоспоримые достоинства модели JCB 531-70 Agri, делающие ее долговечной и способной служить владельцу неограниченный срок. Ведь большинство компонентов можно заменить от другой машины JCB, поскольку все узлы взаимозаменяемые. К тому же, они находятся в легкдоступных местах, и видны сразу после открытия подкапотного пространства.

  • Кабина оператора с высоким качеством исполнения, а также большим количеством функций и систем управления, которые расположены эргономичным образом. К рычажкам, переключателям и кнопкам не надо тянуться, ведь они находятся под рукой, прямо перед водителем. Водительское место, установленное на пневмоподвеске, можно регулировать в широком диапазоне, впрочем, как и рулевую колонку. Таким образом, оператор найдет оптимальное положение для себя. В угоду отличной обзорности предусмотрены большие боковые зеркала, тонкие кузовные стойки и обширная площадь остекления спереди, по бокам и с задней стороны. Среди основных элементов управления выступают пульт, рычаги и манипулятор, с помощью которых можно управлять навесными орудиями.
  • В стандартной комплектации есть реверсивный вентилятор и встроенная система фильтрации, которая не дает пыльному воздуху попасть в салон. Для отведения воды в случае ее попадания в кабину (это может быть и талый снег) пол в салоне имеет специальные рифления для отведения воды. При необходимости можно поменять режим движения между «крабовым» ходом, а также поворотом с помощью двух или четырех колес. Среди других особенностей конструкции отметим удлиненное шасси для увеличения грузоподъемности.
  • За производительность отвечает силовая 4-тактная силовая установка Dieselmax мощностью 100 л. с. и крутящим моментом 425 Н/м. Высокие тяговые характеристики достигаются при минимальных оборотах, что обеспечивает высокую топливную экономичность без потери производительности. Частота вращения достигает 2200 об/мин. Гидравлический трансформатор можно заблокировать, чтобы повысить предельную скорость и производительность. Помимо этого, отметим возможность складывания световой оптики в целях защиты и безопасности. Кстати, фары обеспечивают отличное освещение при работе в темное время суток.

  • Стреловой механизм – арочного типа, с неразъемным оголовком. Что касается ходовой части, она придает машине устойчивость при движении на неровном покрытии. В базовую комплектацию входят широкопрофильные колеса с толстой резиной и глубоким протектором. Шины – бескамерного типа, которые нет необходимости ремонтировать, или закупать для них дополнительные материалы и детали. Большой вес шин увеличивает общую массу погрузчика, что благоприятно сказывается на его грузоподъемности.
  • В угоду безопасности вход в кабину предусмотрен с боковой стороны. Двери – створчатого типа. Жесткий каркас кузова и кабины призван защитить оператора в случае опрокидывания или перевертыша. В стандартном оснащении есть такие мелочи, как фиксатор для установки телефона и других предметов. Все системы безопасности отвечают стандартам и нормам FOPS, TOPS и ROPS. Также отметим наличие противоугонной и спутниковой навигационной систем, которые способны определить местонахождение машины в режиме реального времени. Датчики GPS и GSM работают без перебоев и помех благодаря точной настройке сигнала. Опциональная система LMI призвана предотвратить перегрузку рабочего органа.

Гидравлическая система и стрела

Присутствие в базовой комплектации телескопического погрузчика этой модели гидравлической разводки для подключения разнообразного навесного оборудования делает эту спецмашины ещё многофункциональнее.

На погрузчики JCB 531-70 Agri устанавливают U-образную стрелу с полностью сварными пластинами (закрывающими). Для повышения прочности количество соединений и точек нагрузки сведён к минимуму – на единой конструкции оголовка стрелы и самой стрелы, а также на цельной примыкающей пластине.

Центрально размещённые гидравлические цилиндры подъёма стрелы и компенсации создают постоянное и равномерное распределение нагрузки.

Стрела на строительном телескопическом погрузчике данной модели устанавливается на шасси низко. Это обеспечивает высокий показатель жёсткости конструкции и максимально возможной обзорности во всех складывающихся в процессе работы положениях.

Для поддержки высокого уровня прочности и долговечности на всех данных спецмашинах применяют значительные перекрытия стрелы – более одного метра. Чтобы обеспечить максимальную защиту, все гидравлические шланги были проведены внутри стрелы.

Гидравлические цилиндры наклона, подъёма и выдвижения удерживаемы при помощи литых опорных кронштейнов. Данное решение тоже способствует увеличению прочности всей конструкции телескопического погрузчика.

Контрольные клапаны разрыва шлангов не допускают значительных разливов рабочей жидкости и серьёзных повреждений, если случится неисправность шлангов.

Насос гидравлической работает со стабильной производительностью 82 литра жидкости в минуту. Величина давления, которое поддерживается в гидросистеме телескопического погрузчика, составляет 241 Бар.

Технические характеристики

  • Грузоподъемность/общая масса – 3100/6900 кг
  • Параметры ДВС: дизель с турбиной, 4 цилиндра, 100 л. с., 2200 об/мин, 320 Н/м
  • Диаметр цилиндра – 103 мм
  • Ход поршня – 127 мм
  • Скорость – 30 км/час
  • Клиренс/колесная база – 400/2750 мм
  • Габариты – 4990/2230/2490 мм
  • Тип тормозов – масляные, гидравлические, многодисковые
  • Емкость жидкостей для топлива/системы охлаждения/гидравлики – 148/23/113 литров
  • Высота подъема – 7000 мм
  • Параметры шин – 15,5/80-24
  • Передняя колея/задняя колея – 1810 мм
  • Ширина радиуса разворота – 3700 мм
  • Сиденье – есть
  • Рабочий орган – вилы
  • Давление в гидравлике – 260 бар.

Меняем фильтр и наливаем новое масло

Эту деталь следует менять еще чаще, чем жидкость.

  • Вывинтите патрон фильтра (F). При необходимости воспользуйтесь ключом.
  • После этого вычистите уплотнительную поверхность головки фильтра (G). Возьмите новый патрон фильтра и намажьте его уплотнение (H) свежим маслом.
  • Слегка навинтите его так, чтобы он почти достал до головки. Разверните фильтр не менее чем на три четверти оборота.
  • Залейте выбранное вами масло в мотор, используя точку сверху. Добавьте столько жидкости, чтобы она достигла максимальной отметки на щупе. Если состав пролился, вытрите его.
  • Затем поставьте обратно крышечку заливного отверстия и плотно закрепите.
  • Запустите мотор на некоторое время. Дождитесь, когда выключится указатель сниженного давления масла.
  • Проверьте жидкость на наличие утечек.
  • Подождите, пока моторное масло остынет.
  • После этого проверьте его уровень. Если требуется, добавьте еще жидкости.

Устройство

За счет установки сварной рамы достигается повышение прочности конструкции и малый вес. Чтобы обеспечить безопасность работы с системой гидравлики, все шланги располагаются в теле стрелового механизма. Фары погрузчика имеют возможность складываться.

Телескопический погрузчик JCB 531-70 Loadall

На телескопический погрузчик JCB 531 устанавливается стреловой механизм арочного типа с неразъемным оголовком. Он имеет минимальное количество стыков, которые испытывают наибольшее напряжение при работе с грузами. Таким образом, остов погрузчика является прочным и надежным. Внешне машина схожа с привычной вилочной спецтехникой, однако JCB 531 обладает расширенным функционалом.

Двигатель

Двигатель JCB 531-70

Погрузчик JCB 531 комплектуется силовой установкой производства компании Dieselmax. Это четырехтактный четырехцилиндровый (диаметр цилиндров 103 мм) дизельный агрегат мощностью 74 кВт или 100 лошадиных сил, обладающий крутящим моментом в 425 Нм даже на низких оборотах. Предельная частота вращения составляет 2200 оборотов за минуту. Благодаря такой работе сокращается потребление горючего и обеспечивается плавный ход. Для увеличения предельной скорости и производительности техники предусмотрена система блокирования гидравлического трансформатора, работа которой зависит от работы двигателя. Местонахождение его – около шасси, на более новых комплектациях он может находиться сзади.

ПараметрЗначение
Производитель двигателяDieselmax
МодельJCB Dieselmax
Число цилиндров4
Мощность74 кВт / 100 л.с.
Рабочий объем4,4 л
Тип охлажденияжидкостное
Крутящий момент425 Нм
Топливодизельное
Объем топливного бака148 л

Расход топлива JCB 531-70 составляет 6,4 л горючего за час работы, топливный бак рассчитан на 148 л.

Силовой агрегат Джисиби 531 70

JCB Telehandler Loadall 540-170, JCB LODALL, JCB LODALL, JCB TELESCOPIC Handler, जेसीबी जेसीबीर в Хайдарабад, Мадхья шахты и минералы

JCB Telehandler Loadall 540-170, JCB Lodall, JCB Lodall, JCB Telescopic Handler, जेसीबी जेसीबीर в Хайдарабаде, Мадхья Шахты И Минералы | ID: 18639691433

Описание продукта

Краткие характеристики Максимальная мощность двигателя 74. 2 кВт (100 л.с.) Максимальная грузоподъемность 4000 кг Максимальная высота подъема 16,7 м

JCB Loadall — это универсальная машина, предназначенная для более быстрого и безопасного перемещения любого материала на большую высоту.

Низкая стоимость эксплуатации – более быстрая и удобная работа.

Теперь Loadall можно заказать с кабиной переменного тока для дополнительного комфорта оператора.

Лучшее использование пространства



Снижение затрат на погрузочно-разгрузочные работы — исключение потерь




Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Характер деятельностиОптовый торговец

IndiaMART Участник с марта 2012 г.

Вернуться к началу 1

Есть потребность?
Лучшая цена

1

Есть потребность?
Лучшая цена

Масло для телескопических погрузчиков JCB 540-170 (97 кВт) Stage III (2011-2013).Какое масло лучше? Профессиональный совет по смазке

  • Двигатель JCB 444 (SF)

    Емкость: 12-15 литров

  • Передний дифференциал

    Емкость: 17,7 л

  • Дифференциал задний

    Емкость: 19 литров

  • Ступичные редукторы передние

    Емкость: 1,9 литра

  • Ступичные редукторы задние

    Емкость: 2 литра

  • Гидравлическая система

    Емкость: 131 л (гидравлический бак)

  • Трансмиссия

    Емкость: 21 л (изменение емкости), Емкость: 23 л (сухая заправка)

  • Коробка передач Synchro Shuttle SS700/750

    Емкость: 11,5 л (изменение емкости), Емкость: 13,5 л (сухая заправка)

  • Гидравлическая тормозная система

  • Точки смазки/масленки

  • Система охлаждения

    Емкость: 22 литра

  • 535-125_535-140.

    пдф | МЕКОМ Перейти к основному содержанию Переключить навигацию
    • О нас
    • Новости
    • Карьера
    • Свяжитесь с нами
    • Продукты Более
      • Экскаваторы-погрузчики
      • Уплотнительное оборудование
      • Краны
      • Бульдозеры и грейдеры
      • Экскаваторы на гусеницах
      • Экскаваторы на колесах
      • Вилочные погрузчики
      • Сбор урожая
      • Световое оборудование и навесное оборудование
      • Энергетические решения
      • Самосвалы сайта
      • Погрузчики с бортовым поворотом
      • Телескопические погрузчики
      • Тракторы и орудия
      • Шины
      • Колесные погрузчики
    • Отрасли Более
      • Сельское хозяйство
      • Автоматика
      • Строительство и гражданское строительство
      • Погрузочно-разгрузочные работы
      • Энергетические решения
    • Наши бренды
    • Служба поддержки клиентов
      • Детали Более
        • Фильтры
        • Смазки
        • Гусеницы и ходовая часть
        • Гидравлические услуги
        • Потребительские товары
      • Группа поддержки
      • Служба резервного копирования
    • Наши компании Более
      • Гидравлика PEX
      • Флексиком
      • Ла Муассон
      • Терра
    Поиск Переключить навигацию Поиск
    • Продукты Более
      • Экскаваторы-погрузчики
      • Уплотнительное оборудование
      • Краны
      • Бульдозеры и грейдеры
      • Экскаваторы на гусеницах
      • Экскаваторы на колесах
      • Вилочные погрузчики
      • Сбор урожая
      • Световое оборудование и навесное оборудование
      • Энергетические решения
      • Самосвалы сайта
      • Погрузчики с бортовым поворотом
      • Телескопические погрузчики
      • Тракторы и орудия
      • Шины
      • Колесные погрузчики
    • Отрасли Более
      • Сельское хозяйство
      • Автоматика
      • Строительство и гражданское строительство
      • Погрузочно-разгрузочные работы
      • Энергетические решения
    • Наши бренды
    • Служба поддержки клиентов
      • Детали Более
        • Фильтры
        • Смазки
        • Гусеницы и ходовая часть
        • Гидравлические услуги
        • Потребительские товары
      • Группа поддержки
      • Служба резервного копирования
    • Наши компании Более
      • Гидравлика PEX
      • Флексиком
      • Ла Муассон
      • Терра
    • О нас
    • Новости
    • Карьера
    • Свяжитесь с нами

    Вы здесь

    Главная
    • Настроить
        • Вид
    535-125_535-140. пдф Создано Цирком

    Сколько весит телескопический погрузчик JCB? – idswater.com

    Сколько весит телескопический погрузчик JCB?

    Модель: JCB 540-170

    Вес: 12 060 кг
    Общая длина до передней части каретки: 6,36 М
    Максимальная высота подъема со стабилизаторами: 16,7 М
    Максимальная грузоподъемность при максимальной высоте подъема со стабилизаторами: 4000 кг
    Максимальная грузоподъемность при полном вылете со стабилизаторами: 600 кг

    Является ли погрузчик телескопическим погрузчиком?

    Новейший телескопический погрузчик JCB 531-70 Construction Loadall предназначен для решения задач на любой площадке.

    Какой высоты шина для телескопического погрузчика JCB 520-50?

    Стандартные шины для этого телескопического погрузчика JCB 520-50 имеют размер 10,5-18. Особенности модели включают макс. Горизонтальный вылет 2,82 м. Он может поднимать 2 т номинальной нагрузки с центром тяжести 500 мм. Этот телескопический погрузчик от JCB способен работать с грузоподъемностью 2 т на высоте до 5,09 м. JCB 520-50 может работать с нагрузкой до 0,75 т при полном вылете вперед.

    Какой двигатель у JCB 520-50?

    Модель 520-50 4, оснащенная мощным двигателем Perkins.87-тонная машина может обеспечить мощность 52 кВт или 69 л.с. для телескопического погрузчика. Модель 520-50 относится к самому маленькому сегменту машин в категории телескопических погрузчиков.

    Какой телескопический погрузчик JCB лучше купить?

    Ближайшими телескопическими погрузчиками по спецификации и цене являются Dieci Agri Pivot T 40, John Deere 3800 и Dieci Mini Agri 25.6. В настоящее время JCB производит 69 других телескопических погрузчиков грузоподъемностью от 1,6 т до 6 т. Наиболее посещаемыми в LECTURA Specs являются модели 520-50, 516-40, 525-60 HiViz.

    Последняя модель JCB Lectura?

    В настоящее время JCB производит 69 других телескопических погрузчиков грузоподъемностью от 1,6 т до 6 т. Наиболее посещаемыми в LECTURA Specs являются модели 520-50, 516-40, 525-60 HiViz. Хотите более подробные характеристики? Загрузите последнюю спецификацию JCB 520-40 на LECTURA Specs уже сегодня!

    Масла и смазки Castrol для вашего JCB [Телескопические погрузчики] 540-170,

    CASTROL RADICOOL SF ПРЕМИКС Лучший

    Castrol Radicool SF Premix — это готовая к использованию охлаждающая жидкость с длительным сроком службы на основе моноэтиленгликоля с передовой технологией ингибиторов органических кислот, не содержащая аминов, нитритов, фосфатов, силикатов или других неорганических ингибиторов. Особенно подходит для использования в двигателях, в которых используется чугун, алюминий, медь или комбинации этих металлов, используемых в современных конструкциях двигателей. Этот продукт не требует разбавления, поэтому всегда используется правильная концентрация.

    CASTROL RADICOOL SF лучше

    CASTROL ПРЕМИУМ ХОЛОД ПЛЮС хорошо

    Полностью разработанная охлаждающая жидкость на основе этиленгликоля, отвечающая требованиям большинства коммерческих дизельных двигателей. Используйте в концентрации 50%, как рекомендовано производителем автомобиля.

    ЗАПРЕЩАЕТСЯ смешивать охлаждающую жидкость Castrol с антифризами, охлаждающими жидкостями или ингибиторами коррозии других марок из-за возможной несовместимости ингибиторов.Смешайте концентрат охлаждающей жидкости Castrol в концентрации 50 % по объему с водой высокого качества (дистиллированной, деминерализованной).

    .
