Самодельный мини экскаватор-погрузчик – САМОДЕЛКИН ДРУГ

Главная » МИНИ-ТРАКТОРА

29.05.2018Рубрика: МИНИ-ТРАКТОРА

Уважаемые посетители сайта “Самоделкин друг” сегодня мы с Вами рассмотрим конструктивные особенности самодельного мини погрузчика-экскаватора с двигателем “Lifan” Фото узлов и агрегатов прилагаются. Трактор собранный автором имеет ковш для погрузки сыпучего груза и полноценный экскаватор с гидравлической системой работающей от насоса НШ -10 (насос шестеренчатый) предназначен для садово-хозяйственных нужд.

Рама мини-трактора переломного типа, установлен двигатель от мотоблока 7.5 л/с “Lifan” вариатор клиноременный и центробежное сцепление. КПП (механика) 4х ступенчатая и дополнительно понижающий редуктор с передаточным числом 1:10, а так же раздатка. Основная часть узлов от старенького “Форд Гранада” РК(раздаточная коробка) самодельная из шестерен КПП “Форд” Гидроцилиндры установлены от автопогрузчика.

В ходе работ и испытаний техники, автор пришел к замене клиноременного вариатора на аксильно-поршневой гидромотор, это способствует более легкому управлению трансмиссией.

Трактор агрегатирует ковш, отвал для чистки снега, манипулятор, стрелу, экскаватор, автомобильный прицеп и многое другое.

И так, давайте более ближе ознакомимся с особенностями представленной техники.

Материалы

1. ДВС “Лифан” 7.5 л/с
2. проф труба
3. стартер от скутера
4. гидромотор
5. насос НШ-10
6. гидроцилиндры
7. колеса “Форд”
8. рулевое управление в сборе “Форд”

Инструменты

1. сварочный инвертор
2. УШМ(болгарка)
3. дрель
4. набор гаечных ключей
5. слесарный и измерительный инструмент

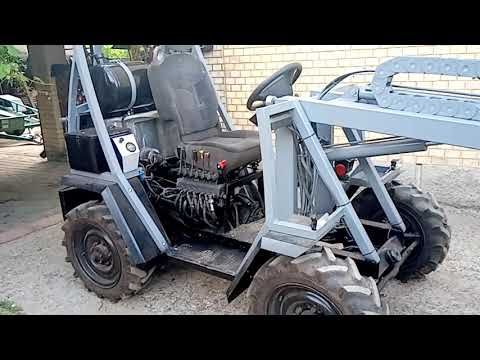

Фото узлов и агрегатов мини экскаватора-погрузчика собранного своими руками.
 Самодельный понижающий редуктор  Рама переломка.  В задней части имеется небольшой кузовок.

 Трактор агрегатирует газонокосилку.  В передней части трактора расположен ковш.  Под сидением гидробак и электромотор.  Ковш можно заменить на отвал для чистки снега.  В задней части трактора установлен фаркоп.  Стрела с ковшом.  Насос НШ-10 в последующем был заменен на НШ-14  Так же автор приспособил электростартер от скутера, подобрал нужную по размеру шестерню и теперь трактор заводится с ключа.  Так же имеется манипулятор-ножницы для подрезки высоких деревьев и кустарников.  Двигатель в последствии был заменен на более мощный 16 л/с  Подрезка деревьев.  Извлечения ила из сточной канавы.  Опоры.  Кран)  Экскаватор.  Цепь от пробуксовывания по снегу. Вот такой многофункциональный мини трактор собрал самодельных дел мастер  с сайта DRIVE2.RU

-1 Points

Хорошая оценка Плохая оценка



Рейтинг

( Пока оценок нет )

МИНИ-ТРАКТОР погрузчик-экскаватор

Понравилась статья? Поделиться с друзьями:

Конструкция стрелы для самодельного мини погрузчика своими руками | | Кулибин 56

26. 02.2022

Всем привет дорогие друзья. В прошлой статье я вам рассказывал о том как собрать свой мини погрузчик на базе мостов ваз 2106. В этой же статье я бы хотел обсудить тему о создании стрелы для  самодельного мини погрузчика. Постараюсь более подробно и понятно объяснить принцип работы  стрелы, а также укажу свои размеры всех узлов и агрегатов в данном механизме.

Ну давайте сначала обсудим самое на мой взгляд важное- это принцип работы данного узла. Что входит в данный узел.

1) Две стойки стрелы.

2)Две горизонтальные стрелы

3) Два гидроцилиндра

4) Копир

5) Узел опрокидывания

6) Узел опрокидывания ковша

Как вы видите элементов в данном узле не мало. Следует отметить то как изготовлены все элементы. Важно помнить и строго соблюдать перпендикулярность всех шарнирных элементов. Зазоры в скользящих узлах не допустимы. Данные зазоры могут дать при работе люфты, что может привести  к подклиниванию и не точной работе всего механизма стрелы.

Давайте я напомню вам на чем мы остановились в прошлый раз когда начали постройку стрелы. В прошлый раз мы остановились на том что мы изготовили две стойки для нашей стрелы и установили их строго параллельно друг к другу с уклоном в 1 см в сторону водителя. Отверстия под ступиц ваз 2109 должны идеально совпадать. Соблюдать данные условия очень важно так как соосность ступиц в дальнейшем очень будет влиять на работу всей стрелы. Прошу про это помнить и не забывать.

Давайте рассмотрим материалы стрелы.

1) Стойки стрелы – 12 швеллер

2) Горизонтальные направляющие стрелы -12 швеллер

3) 4 ступицы ваз 2109

Длина направляющих самой стрелы в моем случае составляет 145см  расстояние  по центрам ступиц составляет 130 см.

На этом этапе все еще достаточно просто. Дальше устанавливаем ступицы на узел опрокидывания ковша.  Размеры поперечной балки и размеры самого узла можете взять произвольные на этом этапе это не столь важно.

Давайте теперь рассмотрим суть копира на стреле. Зачем рн нужен? Конструкция копира предназначена для копирования положения ковша в любом из положении высоты стрелы. Тоесть. На какуб бы вы высоту не подняли стрелу ковш у вас будет в том положении в котором вы его разместили первоночально. Благодаря этому копиру у вас не будет просыпаться из ковша пгс или другие сыпучие материалы. Это важно для удобной работы стрелы. Так же вам не нужно будет постоянно ловить положение ковша в пространстве. Поэтому копир это самое важное при построении стрелы. Тут следует не упучтить момент. Давайте я вам на листке бумаги начерчу схематично узкл копира и постораюсь подробно обьяснить принцип его действия.

Весь основной принцип работы данного узла основан на геометрической фигуре параллелограмм. И от того как вы правильно построите конструкцию зависит точность и правильность работы стрелы. Самые главные критерии должны заключаться в том что стороны этой геометрической фигуры должны быть ровны с верху я попытался изобразить схематично конструкцию стрелы и перенести  туда точки параллелограмма. как вы видите основными точками в нашей конструкции выступают ступицы и шарнирные соединения.

Чертеж стрелы мини погрузчика

На последнем фото я вам постарался  схематично изобразить конструкцию стрелы и копира. Это рабочая схема. По такой схеме у меня изготовлена моя стрела на моем погрузчике. Стоит отметить тот факт, что нужно строго соблюдать параллельность и  четкость подгонки узлов. В противном случае возможны подклинивания и перекосы.

Надеюсь я объяснил вам достаточно доходчиво, во всяком случае если  у вас есть вопросы  то обязательно пишите мне комментариях. Я постараюсь вам на них ответить.

размерымини
