Фронтальный погрузчик В-140

Компания «Челябинские строительно-дорожные машины» не первое десятилетие занимается выпуском строительной техники, в том числе и фронтальных погрузчиков. Хорошо себя зарекомендовавшая продукция этого отечественного бренда одна из самых востребованных на рынке.

На смену весьма популярной, выпускаемой с 1998 года, модели фронтального погрузчика В-138 в 2008 году пришла В-140. Это абсолютно новая модель, не являющаяся результатом модернизации предыдущего погрузчика.

В основу разрабатываемой конструкции были заложены максимальная функциональность машины, соответствующая аналогичным моделям зарубежных фирм, удобство обслуживания, комфорт рабочего места, характеристики и надежность.

Фото фронтального погрузчика В 140

Данный погрузчик предназначен для использования с грунтами плотностью 1.4- 1.8 т/м3 (1 и 2 категорий). Передвигаться между рабочими площадками он может самостоятельно по обычным дорогам.

К недостаткам можно отнести вес погрузчика, но после модификации В-140 стал весить меньше.

Конструкция

Фронтальный погрузчик В-140 – классический представитель современного подхода к конструированию подобных машин.

Он построен на шарнирно-сочлененной раме, что вкупе с пересмотренной и оптимизированной компоновкой основных узлов, позволившей понизить центр тяжести, и установкой широкопрофильных шин обеспечивает машине хорошую маневренность и проходимость.

В стандартной комплектации на погрузчик устанавливается отечественный дизельный двигатель ярославского производства и гидромеханическая коробка передач. По желанию этот мотор может быть заменен на немецкий, фирмы Deutz, отличающийся пониженными вибрациями и шумностью. Гидромеханическая трансмиссия и мосты также могут быть германского производства.

Гидравлическая система через муфту подсоединена к трансмиссии, на которой размещен гидронасос. Роль гидротрансформатора выполняет преобразователь, благодаря которому имеется возможность автоматической регулировки скорости перемещения погрузчика в зависимости от возникающего на ковше усилия при работе с грунтом.

Для сокращения времени рабочего цикла и, соответственно, повышения эффективности работы была использована Z-образная кинематическая схема управления навесным оборудованием.

Поворотом ковша управляет один гидроцилиндр.

Помимо основного ковша возможно использование различного навесного оборудования: двухчелюстного захвата, грейферного ковша, снежного отвала, вил и т.п. Возможность быстрой смены рабочего оборудования обеспечивают итальянские гидрораспределители «Hydrocontrol».

При разработке данной модели погрузчика много внимания было уделено кабине оператора. Она получила круговое остекление, подрессоренное регулируемое кресло, итальянскую регулируемую рулевую колонку. Кабина шумо- и теплоизолирована, установлен отопитель, опционально предлагается кондиционер, и отвечает международным стандартам безопасности ROPS (защита при опрокидывании) и FOPS (падение крупных предметов на кабину). Управление рабочим оборудованием осуществляется при помощи рукояток-джойстиков.

В 2010 году погрузчик был модифицирован. Модификация В-140.1 стала легче на 1500 кг благодаря иной конструкции рамы, изменениям в оперении, конструкции капота, модернизации кабины и проч. Новый стандартный ковш имеет объем меньше, чем у предшественника, грузоподъемность также снизилась до 4000 кг.

Вместо мостов «Raba» могут использоваться китайские мосты «Feicheng Jincheng».

Среди других изменений:

Увеличен клиренс.
Пересмотрена конструкция коромысла, что благотворно сказалось на кинематике рабочего оборудования.
Облегчен доступ к двигателю и другим узлам и агрегатам.

Технические характеристики

Технические характеристики фронтального погрузчика В140 и его модификации а таблице:

Модификация	В-140	В-140.1
Двигатель	ЯМЗ-236М2 / Deutz TCD1013
Мощность, л.с. (кВт)	180 (132)/173 (129)
Удельный расход топлива при номинальной мощности, г/кВт-ч (г/л.с.-ч)	227 (167)
Крутящий момент, Нм	667/670
Трансмиссия	Гидромеханическая, ZF 4WG-180
Максимальная скорость, км/час	36
Грузоподъемность, кг	4500	4000
Емкость ковша, мм	2500	2450
Макс. высота разгрузки, мм	3050	3100
Макс. угол разгрузки ковша, град	45
Макс. глубина копания, мм	50
Вырывное усилие, кН	121
Рама	шарнирно-сочлененная
Угол складывания рамы, град	±35
Масса, кг	1450	13000

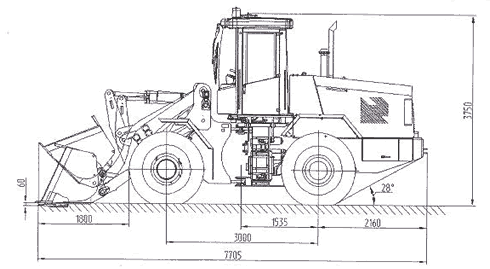

Габариты, ДхШхВ	7705х2500х3750	7700х2500х3800

Понравилась статья? Ставьте лайки, делитесь с друзьями и следите за обновлениями в В Контакте, Одноклассниках, Facebook, Google Plus, Twitter,

Подписывайтесь на обновления по E-mail:

Или подписывайтесь на обновление по E-mail:

Новый фронтальный погрузчик В-140 – Основные средства

Во второй половине 2008 года завод «Челябинские строительно-дорожные машины», входящий в Группу ГАЗ, запустит в серийное производство новый фронтальный погрузчик В-140, относящийся к самым востребованным на рынке моделям класса ПК-40. Предшественник В-140 – погрузчик В-138 занимал до 70% всех продаж модельного ряда погрузчиков ЧСДМ. Специалисты завода разработали новую конструкцию погрузчика в соответствии с принятой Группой ГАЗ стратегией развития модельного ряда фронтальных погрузчиков.

В-140 – принципиально новая машина современной конструкции, надежная и высокопроизводительная, в которой учтены достижения современного машиностроения и запросы потребителей. Дизайн машины улучшен, стали значительно более комфортными условия работы оператора. Расширен список опций и используемых агрегатов от известных производителей, разработана конструкция быстросъемного захвата, модернизировано рабочее оборудование.

Грузоподъемность В-140 повышена до 4,5 т, вместимость ковша увеличена до 2,5 м³. Надо заметить, что ширина ковша при этом осталась прежней и не превышает 2500 мм, благодаря чему погрузчик может без ограничений передвигаться по дорогам общего пользования.
Конструктивно В-140 технологичней модели В-138, что позволило снизить себестоимость и трудоемкость изготовления машины.

В базовую комплектацию входят двигатель ЯМЗ-236М2 мощностью 180 л.с., гидромеханическая коробка передач. Предусмотрена возможность установки двигателя Deutz TCD1013 (Tier 3; Германия), ГМП и мостов немецкого производства. Четырехтактные шестицилиндровые двигатели ЯМЗ-236М2 и Deutz имеют электростартерную систему пуска. Благодаря большому запасу мощности двигателя и наличию четырехступенчатой коробки передач оператор погрузчика может выбрать оптимальный режим работы и скорость до 37 км/ч.

Вместо редуктора привода насосов на двигателе и промежуточной опоры карданной передачи на передний мост в новой модели установлена эластичная муфта с приводом на гидромеханическую трансмиссию. На трансмиссии размещен сдвоенный насос для питания гидравлических систем рабочих органов и рулевого управления. С передним мостом трансмиссия соединяется с помощью кардана с шарниром равных угловых скоростей. Гидромеханическая трансмиссия погрузчика состоит из гидравлического и механического преобразователей.

Гидравлический преобразователь выполняет роль гидротрансформатора, автоматически регулируя скорость машины в зависимости от сопротивления качению колес или режущей кромке ковша. Это создает оптимальные условия для работы двигателя, улучшает динамику и проходимость машины.
Изменения коснулись и кинематической схемы рабочего оборудования. Z-образная кинематическая схема с одним гидроцилиндром опрокидывания ковша обеспечивает повышенную величину вырывного усилия – 115 кН, что важно при работе с прочными материалами. Угол опрокидывания ковша в нижнем положении увеличен до 50º. Благодаря этим мерам обеспечиваются более высокие рабочие скорости погрузочного оборудования и сокращается рабочий цикл. Для легкой и быстрой координации работы сменного оборудования применены гидрораспределители Hydrocontrol (Италия) с джойстиковым управлением.
Для улучшения развесовки погрузчика В-140 конструкторы изменили колесную базу, дополнительно установили цельный противовес. Тщательно сбалансированная компоновка, увеличенная колесная база и широкие протекторы шин гарантируют надежность управления даже при работе в неблагоприятных условиях.

За счет модернизации кабины и капота полностью изменился внешний вид погрузчика. Капот машины по выбору клиента может быть выполнен из пластика или металла. Окидывающаяся задняя часть капота обеспечивает полный доступ к двигателю. Для снижения шума при работе под капотом установили глушитель.

Приятно порадует эксплуатационников новая просторная унифицированная кабина В-140. Как и прежде, здесь использованы встроенные системы защиты оператора в случае опрокидывания машины (ROPS) и падения на кабину тяжелых предметов (FOPS), отвечающие международным стандартам ISO по безопасности. Остекление кабины круговое, переднее стекло с обдувом. Рационально расположенные зеркала заднего вида и боковые стекла обеспечивают отличный обзор при любых работах. Полости между наружными панелями и внутренней облицовкой заполнены теплоизоляционным материалом, все соединения герметизированы специальными резиновыми уплотнениями. Интерьер кабины выдержан в общей цветовой гамме. Внутренние стенки облицованы декоративным материалом, с которого легко удаляется грязь.

В крышу встроен приточно-вытяжной вентилятор, для снижения шума использованы клеящиеся шумоизоляционные материалы. Крыша кабины со встроенными фарами сделана из пластика, каркас легкосъемный с креплением площадки оператора на раме.
Рабочее место оператора оборудовано приборной панелью с хорошо читаемыми показаниями, регулируемой итальянской рулевой колонкой. Предусмотрены места для установки радиоприемника и аудиоколонок. Педали итальянского производства позволяют применить тросовое управление двигателем и стояночным тормозом. Сиденье подрессорено и может регулироваться по росту и массе оператора. В кабине установлен отопитель, работающий от системы охлаждения двигателя. По заказу возможна установка кондиционера, который обеспечит еще более комфортные условия оператору.
Интенсивность и сфера применения фронтальных погрузчиков определяются наличием разнообразных рабочих органов, поэтому В-140 оснащается быстросъемными орудиями. Кроме обычного ковша возможна установка скального ковша со съемными зубьями и сменными ножами, челюстного захвата, двухчелюстного ковша, вил, бульдозерного, снегоочистительного оборудования и др.

Например, установка двухчелюстного ковша позволяет производить не только грузить песок, щебень и гравий, но и обрабатывать не сыпучие грузы. В частности, трубы, железобетонные балки, древесина и лом можно перемещать, захватив груз челюстями. Установка челюстного захвата расширяет диапазон использования машины в сложных производственно-технологических циклах. Вилы упрощают укладку грузов в контейнер, в штабель или на стеллаж.
Исследования показывают, что фронтальные погрузчики сегодня являются одним из самых востребованных видов спецтехники на рынке. Доля общемировой потребности в них составляет до 30% от всего объема спецтехники строительно-дорожной гаммы. Погрузчики занимают второе место по уровню спроса, уступая только гидравлическим экскаваторам. Именно поэтому ЗАО «ЧСДМ» избрало основным направлением своей деятельности расширение модельного ряда фронтальных погрузчиков и модернизацию машин.
Первый опытный образец класса ПК-75 – фронтальный погрузчик ТО-40 был изготовлен на челябинском заводе в 1994 году.

Затем, начиная с 1998 года, предприятие выпускает фронтальный погрузчик В-138, в 2002 году – В-160, в 2005 – В-125, а в июне прошлого года завод презентовал самый тяжелый погрузчик В-190 с ковшом вместимостью 5 м³ и грузоподъемностью 9 т. Представленный предприятием модельный ряд погрузчиков удовлетворяет пожеланиям самого требовательного потребителя.
Все машины ЧСДМ приспособлены для работы в условиях сурового климата и по желанию заказчика могут быть дополнительно оснащены предпусковым подогревателем. Каждый экземпляр погрузчиков проходит обязательный строгий контроль качества. Помимо обычной проверки работы агрегатов погрузчики проверяют на заводском полигоне – в течение нескольких часов с максимально загруженным ковшом они проходят обкатку на неровных поверхностях, спусках и подъемах с углом наклона дорожного полотна до 30°. Гарантийный срок – 12 месяцев со дня ввода машины в эксплуатацию при наработке не более 1500 моточасов.

Погрузчики с шарнирно-сочлененной рамой Gehl 140

Особенности
Технические характеристики
Опции
Гарантия
Галерея

Кабина оператора

Операторы во всем мире оценят современную эргономику, непревзойденный обзор и простоту управления.

Рулевая колонка с установленной по центру приборной панелью для удобства оператора.
Стандартное подвесное сиденье имеет пружинную подвеску с большим ходом, обеспечивающим комфортную езду оператора.
Отличный обзор на 360 градусов достигается за счет размещения оператора над грузом, а не позади него, что обеспечивает безопасную работу и отличный обзор навесного оборудования.
Все модели оснащены удобными и легкодоступными поручнями, облегчающими вход и выход.

Элементы управления

Погрузчик с шарнирно-сочлененной рамой Gehl 140 оснащен простыми в использовании элементами управления, которые находятся под рукой. С этими погрузчиками будет комфортно работать даже самому неопытному оператору.

Многофункциональный джойстик для управления стрелой, ковшом, флотацией, направлением движения, блокировкой дифференциала и вспомогательными гидравлическими функциями
Инч-педаль позволяет операторам изменять скорость движения, поддерживая фиксированную скорость двигателя, чтобы оптимально управлять навесным оборудованием и обеспечивать точное управление.
Функция автоматического ограничения проскальзывания
Скорость двигателя удобно регулировать с помощью правой педали газа.
Дополнительный регулятор скорости позволяет настраивать рабочие скорости машины в зависимости от области применения, независимо от вращения двигателя.

Двигатель

Погрузчик с шарнирно-сочлененной рамой Gehl 140 оснащен проверенным в отрасли дизельным двигателем Yanmar.

Мощные, тихие и эффективные Дизельные двигатели Yanmar, сертифицированные Interim Tier IV, с превосходными характеристиками для всех областей применения.
Отличная репутация благодаря надежному холодному пуску и плавной работе.

Марка	Янмар
Модель	3ТНВ76
Количество цилиндров	3
Мощность (кВт) при 2800 об/мин	23,9 л. с. (17,8)
Рабочий объем (л)	68,1 куб.дюйма (1.1)

Гидравлика

Мощность, производительность и точность. Достигните этого и многого другого с превосходной гидравликой и удобными функциями, экономящими время.

Две вспомогательные гидравлические линии с плоскими муфтами обеспечивают питание различных инструментов и упрощают замену навесного оборудования.
Гидравлические шланги спрятаны внутри подъемных рычагов, чтобы они не попали в «зону повреждения» рычажного механизма погрузчика во время операций подъема и разгрузки.
Плавающие функции подъемной стрелы и ковша позволяют «плавать» подъемной стреле для легкого соскабливания или выравнивания назад. Флотация ковша — это особая функция, которая обеспечивает контроль и большую гибкость оператора при работе с определенным навесным оборудованием только с флотацией ковша.

Расход рабочей гидравлической системы (л/мин)	8 гал/мин (30)
Давление рабочей гидравлической системы (бар)	3000 фунтов на кв. дюйм (207)
Давление в гидравлической системе привода (бар)	4640 фунтов на кв. дюйм (320)
Емкость гидробака привода (л)	9 гал. (34)

Система навесного оборудования

Полная линейка навесного оборудования и аксессуаров Edge разработана специально для удовлетворения потребностей операторов, что делает их 140 наиболее универсальными машинами на рабочей площадке. Популярные вложения перечислены ниже.

А	Шнеки
Б	Лезвия
С	Метлы
Д	Грейферы
Е	Паллетные вилы
Ф	Скребок
Г	Удаление снега
Н	Универсальная вилка

Полная линейка кромочных приспособлений для 140

Подъемный рычаг

Подъемный рычаг модели 140 разработан для обеспечения максимальной прочности, отличного обзора и короткого времени цикла.

Рычажный механизм параллельного типа обеспечивает отличное усилие отрыва ковша.
Рычажный механизм утоплен в стреле на полной высоте подъема для защиты при выгрузке в грузовики/прицепы и обеспечивает отличный обзор вперед.
Конструкция рычага обеспечивает механическое самовыравнивание как вверх, так и вниз.
Нитростальные штоки гидравлических цилиндров устойчивы к истиранию, точечной коррозии, царапинам и коррозии.
Отличные углы разгрузки ковша в средней и верхней частях траектории подъема, а также выдающийся вылет вперед в средней части.
Регулируемое положение нижнего упора для регулировки высоты в нижнем положении.

Маневренность

С легкостью проникайте в самые узкие места. 140 идет куда угодно и делает почти все.

Прочный шарнирный шарнир обеспечивает угол поворота 45 градусов в каждую сторону и обеспечивает оптимальную маневренность при малом радиусе поворота. Шарнирно-сочлененное рулевое управление оказывает минимальное влияние на дерн и поверхность земли и продлевает срок службы шин.
Шасси колеблется на 10 градусов в каждую сторону, что составляет 20 градусов общего колебания, чтобы сохранить сцепление с дорогой, удерживая колеса на земле на неровной поверхности.
Хвост следует за передом, обеспечивая превосходную маневренность. Ковш и шины имеют постоянный радиус поворота, поэтому задняя часть погрузчика повторяет траекторию передних колес.
Небольшая ширина машины обеспечивает доступ к ограниченным пространствам, недоступным для большинства мини-погрузчиков с сопоставимой рабочей мощностью.
Высокий дорожный просвет позволяет погрузчикам легко проезжать объекты на рабочем пути.
