Погрузчик в 138: Характеристики ЧСДМ B-138 . Обзор фронтального погрузчика (колесного) B-138

производитель, оборудование, технические характеристики, фото

В-138 – это один из универсальных фронтальных погрузчиков, выпускаемых сообществом «Челябинских дорожно-строительных машин» как многофункциональная сельскохоз-строительная техника.

Фронтальный погрузчик В-138

Погрузчики В-138 созданы и выпускаются ЧДСМ уже с 1996-го года, набрав за это время очень высокие баллы и став популярными среди хозяйственников города и села.

Назначение

В-138 предназначается для различных погрузочных, землеройных, расчистных и даже транспортировочных работ:

  • Работа с сыпучими либо кускового типа материалами;
  • Отработка грунта I-II категорий насыпью в отвал либо в тележку (прицеп) транспортных средств;
  • Планировочные работы;
  • Транспортировка в пределах стройплощадки песка, щебня и т.п.;
  • Строительно-монтажные задачи.

ВАЖНО! В-138 может легко перестраиваться для выполнения многоплановых задач, становясь одновременно бульдозером, экскаватором и самосвалом и находя применение даже в лесозаготовке и горной добыче полезных ископаемых.

Преимущества

На фронтальные погрузчики модели В-138 оформлено 9 патентов и свидетельств как на изобретение уникального промышленного образца. Такие свидетельства могут выдаваться только исключительно полезным для промышленности и общества в целом изобретениям.

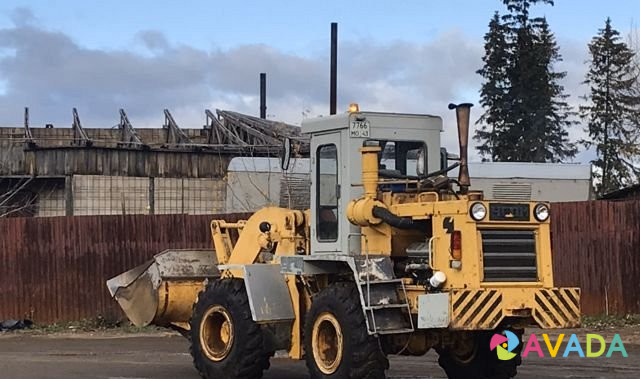

Фото погрузчика В 138


Имеются несомненные преимущества перед рядами другой погрузочной техники:

  • Наличие высоких тягово-мощностных характеристик, объясняемых оснащением надежным высокомощным двигателем ЯМЗ, четырехтактным с 6-ю цилиндрами.
  • Высокую маневренность, достигаемую благодаря установке 2-х ведущих мостов.
  • Особенную устойчивость и проходимость на любом грунте дают шины широкого профиля.
  • Безопасность деятельности оператора оберегается специальной защитой от опрокидывания и падения предметов, встроенной в кабине.
  • Комфорт работы обеспечивается установкой удобного сидения «Grammer» и кондиционера «Konvekta» (в экспортной сборке).

ИНТЕРЕСНО! Использование спецмашины с широким профилем шин особенно нужно в сельском хозяйстве, где нежелательно излишнее давление на грунт и притоптывание пашни.

Устройство

Конструктивно машина выполнена достаточно просто, что дает удобство обслуживания и доступность ремонтных действий.

Основные рабочие системы фронтального погрузчика В-138 имеют следующие особенности:

  • Двигатель на дизельном топливе;
  • Пуск от электростартера;
  • Трансмиссия гидростатического типа;
  • Стояночный тормоз ленточный;
  • В кабине установлено панорамное стекло;
  • Двухрежимный отопитель;
  • Управление производится посредством джойстиков.
Схема фронтального погрузчика В-138

Рабочее и дополнительное оборудование

Расширение возможностей погрузчика происходит благодаря вариативности используемой навески, в качестве которой могут быть взяты:

  • Скальный ковш больших объемов;
  • Двухчелюстной ковш;
  • Бульдозерный отвал;
  • Челюстной захват;
  • Вилы;
  • Гидромолот и т.
    п.

Характеристики оборудования, предназначенного для В-138, описаны с следующей таблице:

ПараметрыЕд. измеренияВеличина
Ковш в стандарт. комплектации, объемм32,1 (2,2)
Высота разгрузки по режущей кромке, макс.мм3200
Вылет ковша по кромке, макс.мм3200
Глубина землеройных рабоммм50
Опускание режущей кромки ниже поверхности опорымм300
Вместимость по объему:
— ковша скальногом32,1
— ковша двухчелюстногом31,9
Грузоподъемность:
— ковша скального т3,8
— ковша двухчелюстногот3,4
— захватат3,5
Вырывное усилиет13,0

Технические характеристики

Технические характеристики погрузчика В 138 в таблице:

ПараметрыЕд. измеренияВеличина
Общие данные
Грузоподъемность номанальнаякг3800
Габаритные размеры, длина/ширина/высотам7,63/2,50/5,31
Ширина агрегата по колеем1,95
Величина колесной базым2,85
Дорожный просветмм330
Общая массат14,6
Скорость движения, передача вперед:
— перваякм/ч7,5
— втораякм/ч13
— третьякм/ч24
— четвертаякм/ч33
Скорость движения, передача назад:
— перваякм/ч7,5
— втораякм/ч22
Тормозной путь при движении с наибольшей скоростью, макс.м15
Радиус разворота, минимальный:
— по колесум5,5
— по максимально удаленной точке ковшам5,9
Возможный уклон поверхности для стоянки на сухом бетоне:
— пустойград.18
— с макс. грузомград.15
Двигатель
МаркаЯМЗ-236М2
МощностькВт/л.с.132/180
Крутящий момент, макс.Нм667
Частота вращенияоб/мин2100
Пусковаяэлектростартер
Расход топливаг/кВт-ч (г/л.с.-ч)227 (167)
Объемы заправки
Бак для горючегол270
Охлаждение двигателял29
Масло для двигателял30
Насосная станциял3,5
Предохранитель от замерзаниял0,2
Трансмиссия
Типгидромеханическая
Тормозаленточного типа
Вид передачи к мостамкарданная
Ходовая
Конструкция рамышарнирно-сочлененная
Угол складывания рамы, максградусы40
Число мотов/вид2/ведущие неуправляемые
Подвеска моста:
— переднегожесткая
— заднегошарнирная
Шина, размерыдюйм20,5-25
Давление пневматики шинМпа (кгс/см2)0,25-0,29 (2,5-2,9)
Электрообрудование
Используемое напряжениеВ24
Генератор:
— мощностькВт8,2
— макс. токА75

Фронтальный погрузчик В-138 Б/У – Биржа оборудования ProСтанки

  1. Доска объявлений
  2. Промышленный транспорт

Объявление не актуально!

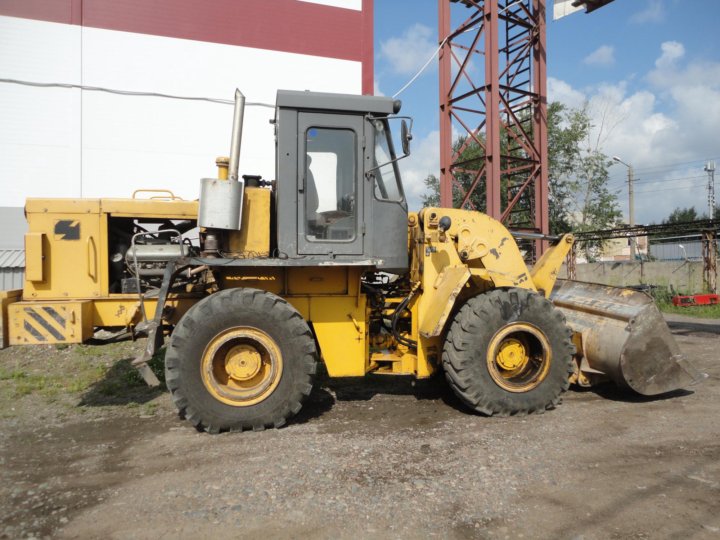

Фронтальный колесный  погрузчик В-138.00170 изготовлен в Челябинске на предприятии ЗАО  «ЧСДМ»  ( Челябинский завод строительных -дорожных машин).

 Год выпуска 2007. Заводской номер машины 858.

 Погрузчик предназначен для погрузки сыпучих материалов, выполнения  дорожных работ, погрузочных работ.

Погрузчик на пневмоходу.

 Технические параметры погрузчика:

 – Мощность двигателя -180 л.с.

 – Объем ковша-2 куба,

 – Масса  13,8 т.

 Эксплуатация погрузчика была  в обычных условиях, круглогодично на территории предприятия.

Узлы погрузчика изношены.

Погрузчику требуется капитальный ремонт, а именно ремонт гидромеханической передачи с заменой корпуса, ремонт редуктора двигателя, замена радиаторов охлаждения ГМП.
