Универсальный колесный трактор ЮМЗ-6, серийное производство которого с небольшими модернизациями продолжалось с 1966 по 2001 год на заводе Южмаш в украинском Днепропетровске. Благодаря удачной концепции и высокому качеству трактор стал незаменимым помощником труженикам поселка, строителям, коммунальным службам.Автомобиль выпускался в нескольких, существенно отличающихся друг от друга модификациях, что позволяло расширять области его эксплуатации.

История создания

Еще в годы Великой Отечественной войны в Днепропетровске строительство крупного автомобильного завода. Позже специализация предприятия была изменена, и он перешел на выпуск продукции оборонно-промышленного комплекса. «Южный машиностроительный завод» стал одним из ведущих предприятий ГХК СССР.Здесь производили ракетную технику, космические аппараты, двигатели, кроме продукции военного назначения, Южмаш выпускал гражданскую технику, тракторы.

Модель трактора ЮМЗ-6 заложена на концепт МТЗ-5 «Беларусь» производства Минского тракторного завода. Модернизированный и доработанный дизайн оказался очень удачным и востребованным. Достаточно отметить, что через два года после запуска серийного производства с конвейера Сужмаша сошел стотысячный трактор.

Не последнюю роль в успехе модели сыграло и заводское отношение завода к ВПК – здесь была жесткая военная приемка, благодаря которой качеству выпускаемой продукции уделялось первостепенное значение.

Проект

Трактор построен по классической «тракторной» концепции. Основа конструкции – полурамка, сваренная из пары чавков и поперечного бруса. На полураме к блоку трансмиссии крепится болтовое соединение. Силовой агрегат, редуктор и мост собраны на болтовых соединениях единым узлом, установленным на полурадио.

Максимально допустимая масса трактора ЯМЗ-6 с навесным оборудованием – 3,9 тонны, без навесного оборудования – 3.3 тонны. Трактор может эксплуатироваться с прицепом массой не более 6 тонн.

Кабина

Трактор получил достаточно удобную и эргономичную кабину с шумоизоляцией. Круглое остекление с рабочего места тракториста обеспечивает отличный обзор. Достаточная герметичность просторной кабины предотвращает попадание пыли в салон при работе на стройплощадках. Естественная вентиляция осуществляется через люк на крыше и открытое заднее стекло.

Рулевая колонка трактора регулируется по высоте и наклону.Рулевое колесо снабжено гидравлической жидкостью. В кабине самолета установлены осветительные приборы, отопитель, электровентилятор. Салон укомплектован аптечкой, сумкой с набором инструментов и термосом.

Кабина крепится к шасси с помощью резиновых амортизаторов, что снижает вибрацию и жесткость подвески.

Двигатель ЮМЗ-6

Тракторы производились в комплектации с двумя типами дизельных силовых установок Д65 и Д-241-71. На более ранних модификациях трактора устанавливался дизель Д-241-71 мощностью 45.6 лошадиных сил 4,75 литра рабочего объема. Базой для трактора стал 5-литровый двигатель Д-65 мощностью 60 лошадиных сил. Этот 4-тактный 4-цилиндровый мотор с системой непосредственного впрыска топлива имел рядное вертикальное положение цилиндров. Двигатель запускается пусковым устройством или электростартером.

Энергоблок оборудован системами воздушного охлаждения, смазки и подачи топлива.

Двигатель трактора агрегатируется с валом отбора мощности, что позволяет использовать различное навесное оборудование.Двигатели ЯМЗ-6, которыми оснащался трактор, славились надежностью, долговечностью и высоким ремонтом.

Автомобиль комплектовался топливным баком на 90 литров. Рабочая скорость трактора – 11 км / час, максимальная скорость движения в транспортном режиме – 25 км / час. В режиме заднего хода Трактор развивает скорость 5,7 км / ч.

Трансмиссия

Трактор комплектовался 5-ступенчатой ​​механической коробкой передач, позволяющей развивать максимальную скорость 25 километров в час.В конструкции КПП, оснащенной забойным редуктором, предусмотрена возможность работы двигателя в статическом положении с включением муфты сцепления.

Коробка передач собрана в единое литье с механизмом заднего моста, что создавало проблемы при ремонте, особенно при отсутствии лифтов.

Подвеска, рулевое управление и тормозная система

Шасси трактора ЯМЗ-6 имеет конструкцию заднего моста, сцепления, коробки передач и жесткой подвески переднего моста.Передняя ось трактора проста и надежна. Крепится с помощью одной точки крепления к поперечному фасадному брусу.

Конструкция включает механизм управления зародышевым усилием и муфту сцепления.

Рулевой механизм с гидроусилителем приводится в движение гидроагрегатом без системы автоматического регулирования. На доработанных версиях трактора устанавливалась рулевая колонка регулируемая и по углу наклона.

Автомобиль имел высокий центр тяжести, из-за чего допустимый угол преодолеваемого крена был установлен всего 10 градусов, но машина значительно превысила этот показатель.

Трактор ЮМЗ-6 комплектуется автономными для каждого колеса барабанными тормозами. Подобная схема упрощает управление и позволяет маневрировать, замедляя разные колеса. Повышенная проходимость машины обеспечивается системой блокировки заднего дифференциала.

Модификации

Трактор выпускался более трех десятилетий, и за эти годы конструкторы предприятия регулярно совершенствовали автомобиль и расширяли его возможности. В связи с этим появилось несколько модификаций машины:

• ЮМЗ-6Л – основным отличием от базовой модели было наличие пускового двигателя для запуска машины;
• ЮМЗ-6АЛ – Модификация с обновленной тормозной системой, приборной панелью и решеткой радиатора;
• ЮМЗ-6К – модификация для строительных и промышленных предприятий.Узлы крепления сельскохозяйственного навесного оборудования заменены на системы крепления бульдозерного отвала и ковша для экскаватора. Кроме того, трактор оснастили кабиной увеличенных габаритов;
• ЮМЗ-6АК – автомобиль с регулируемой рулевой колонкой и новой кабиной с повышенным уровнем комфорта.

Навесное оборудование

Трактор изначально разрабатывался как универсальная машина, способная работать с прицепами, сельскохозяйственным и промышленным навесным оборудованием.

Навесное оборудование, адаптируемое к трактору, делится на три категории:

• сельхозтехника – сеялки, плуги, культиваторы, бороны;
• спецтехника – компрессоры, сварочные системы, подъемники, прочее;
• транспортная техника – прицепы, тележки, цистерны.

Навесное оборудование крепится к трактору с помощью следующих элементов:

• ПТО силовой агрегат;
• фиксатор;
• Хреновый агрегат СА 1, оборудованный блоком управления, установленным в салоне.

Трактор оборудован системами, позволяющими подключать электрические, гидравлические и пневматические устройства. Возможность работы с навесным оборудованием и транспортным оборудованием значительно расширяет возможности машины и сферу ее использования.

Неисправности ЮМЗ-6

Несомненными достоинствами трактора были надежность, неприхотливость и значительный ресурс. При соблюдении условий эксплуатации и своевременном обслуживании Трактор может бесперебойно работать в течение многих лет без необходимости капитального ремонта.Таким образом, ресурс двигателя до капитального ремонта был установлен в размере 10 тысяч часов. Ресурс установленной производителем машины составлял 10 лет, однако сегодня, когда трактор давно снят с производства, на сельскохозяйственных и промышленных предприятиях много машин, многократно превышающих установленный ресурс.

Сцепление входит в число проблемных узлов, часто отказывающихся из-за ускоренного износа фрикционных накладок в результате повышенных нагрузок на ЮМЗ-6.

Другая часто возникающая неисправность – это износ и утяжеление форсунок топливной системы, что приводит к сбоям впрыска топлива.

Не отличается надежностью и гидроусилителем. Проблемы здесь возникают из-за поломок насосной системы и разрушения гидрораспределителя.

Во избежание возникновения серьезных поломок, требующих дорогостоящего ремонта, рекомендуется своевременно и качественно производить регулировку клапанов и сцепления, а также заменять неисправные и сгоревшие форсунки топливной системы.

Запасные части и ремкомплекты представлены на рынке в достаточном количестве. Стоимость запчастей небольшая, что позволяет без проблем и значительных затрат выполнить ремонт любой сложности.

Цена тракторов

По понятным причинам новых тракторов данной модели сегодня на рынке нет. Но предложений технически исправных машин использовано хоть отбавляй. Их стоимость зависит от года выпуска, технического состояния, комплектации, наличия навесного оборудования. Цены в ассортименте колеблются от 80 до 400 тысяч рублей. Машины, прошедшие капитальный ремонт и в технически безупречном состоянии продаются за 500-600 тысяч рублей.

Колесный трактор Юмз-6 прожил славную трудовую жизнь, став одним из символов своей непростой эпохи.Созданный в далеких 60-х годах, когда страна освоила девственность и построила новые города, она стала образцом надежности, неприхотливости и высокого качества. Простая конструкция, универсальность, высокие эксплуатационные параметры, большой ход и другие характеристики обеспечили популярность и востребованность трактора-долгожителя. Не случайно сегодня он продолжает работать в полях и на стройках, а его техническая концепция заложена в конструкции новых моделей, выпускаемых рядом отечественных предприятий.

Видео

В Советском Союзе разработка и производство сельскохозяйственной техники решались централизованно. Пример трактора ЮМЗ-6 конструкции Минского тракторного завода, выпуск которого впоследствии был организован в Днепропетровске на Южмаше. Такой подход к проектным и опытно-конструкторским мероприятиям позволил значительно сэкономить средства при внедрении модели в производство.

Колесный трактор марки ШМЗ-6 относится к классу универсальных машин общего назначения семейства «Беларусь».Предназначен для выполнения следующих видов работ:

1. Сельскохозяйственные работы с прицепным, полунавесным и навесным оборудованием.
2. Дорожное строительство, лесное хозяйство и специальные виды работ.
3. Трактор может использоваться в качестве привода мобильных и стационарных агрегатов.
4. Транспортные операции с использованием прицепов и полуприцепов.

Специально для ЮМЗ-6 создана серия навесного оборудования, существенно расширяющая его возможности.С помощью упомянутых агрегатов этот трактор трансформируется в игровой автомат, бульдозер, экскаватор или погрузчик. Переоборудование может проводиться как в заводских условиях, так и в специализированных мастерских.

1. История создания трактора ЮМЗ-6

Первые образцы этой модели были собраны на Южном машиностроительном заводе в городе Днепропетровск в 1966 году. Прототипом описываемого трактора стал МТЗ-5, разработанный Минским конструкторским бюро тракторного завода.Данная модель выпускалась на СЭМЗ с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие высокую производительность машин.

Тракторы Юмз-6 выпускались серийно, начиная с 1970 года, последний экземпляр сошел с конвейера завода в 2001 году. В процессе производства в конструкцию вносились различные изменения, разработано четыре модификации. Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

Конструкция трактора оказалась настолько удачной, что ее заинтересовали за рубежом.В частности, в 1974 году технологическая документация была приобретена у шведской компании Volvo в Советском Союзе. На базе ЮМЗ-6 была разработана модель Volvo BM-700, выпускавшаяся с 1976 по 1982 год. Эта техника зарекомендовала себя в сложных климатических условиях Скандинавии.

Трактор Юмз-6л выпускался с 1970-1978 годов.

Последний трактор этой серии в модификации ЮМЗ-6АЦМ-40.2 сошел с конвейера завода в 2001 году и был снят с производства как морально и технически устаревший.На смену этой модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2м. Описываемый трактор выпускался более 30 лет, что свидетельствует о значительном потенциале.

2. Общее описание и технические характеристики трактора ЯМЗ-6

Компоновка данной модели классическая для машин этого класса с колесной формулой 4 × 2. Кассеты трактора СИМЗ-6 представляют собой полурам, состоящий из двух продольных лонжеронов и поперечного переднего бруса. На этой конструкции закреплены муфты кривошипов и редукторов.

В передней части трактора смонтирована передняя ось с управляемыми колесами, вращение которых обеспечивается осью. Сзади автомобиль опирается на жестко закрепленный на коробке передач картер коробки передач. Эта конструкция самая простая и надежная. Привод на задние колеса до конца главной передачи остается постоянным.

Трактор комплектуется пневматическими шинами низкого давления с развитыми грунтовочными средствами, обеспечивающими высокую проходимость. Колеса имеют разный диаметр, размер передних шин 7,50-20 или 9.00-20; Задний – 15.5R38. Такое техническое решение типично для машин данной категории и обеспечивает им довольно высокие технические характеристики.

Тракторы серии ЯМЗ-6 относятся к тяговому классу 1,4, что делает их востребованными в различных сферах хозяйствования. В станке оборудовано:

• раздельно-агрегатная гидросистема;
• электрооборудования с бортовой сетью на 12 В;
Пневматическая система
• ;
• механизм заднего образца оборудования.

Рулевое управление трактора оснащено гидроагрегатом, поворот передних колес осуществляется трапецией за счет продольной тяги. Последний через карданную передачу соединен с деревьями трехспорного рулевого колеса. Рабочая тормозная система – пневматическая, тормозная или дисковая с педальным управлением. Парковочный механизм приводится в движение рычагом, фиксируемым храповым механизмом.

Трактор Юмз-6л выпускался с 1978 по 1986 год.

2.1 Размерно-массовые параметры

Тракторы серии ЯМЗ-6 относятся к категории средних универсальных машин.

Основные массогабаритные характеристики машины следующие:

Габаритные массовые характеристики трактора ЯМЗ-6 могут отличаться от указанных в зависимости от модификации.Размеры машины и рациональная разводка обеспечивают отличную маневренность и проходимость. Допускается использование на ограниченных участках, в промышленных и сельскохозяйственных сооружениях, в лесах и на открытых пространствах.

2.2. Двигатель трактора ЮМЗ-6

Тракторы серии ЯМЗ-6 комплектуются дизельными силовыми агрегатами двух моделей Д65М и Д65Н, которые имеют разную конструктивную массу 525 и 540 кг соответственно. Двигатель установлен в передней части кабины и закреплен резино-металлическими опорами на раме.Сверху и спереди часть силового агрегата прикрыта кожухом, по бокам установлены съемные стальные панели. Технические характеристики ГД:

Дизель атмосферный без турбонаддува, что значительно упрощает его конструкцию и эксплуатацию. Силовой агрегат имеет систему жидкостного охлаждения с установленным спереди радиатором. Подача топлива осуществляется из бака, расположенного за кабиной и защищенного от внешних воздействий стальным листом. Производитель гарантирует минимальный ресурс двигателя 10 тысяч часов до первого капитального ремонта.

2.3. КПП трактора ЮМЗ-6

Юмз-6 комплектуются механической коробкой передач, предназначенной для изменения передаточных чисел, обеспечивающих реверсивное движение и отбор мощности. Конструкция допускает работу двигателя при неподвижном тракторе и включенной муфте сцепления.

Коробка передач непрерывного действия и три подвижные каретки имеют пять ступеней с ручным рычажным управлением. Агрегат укомплектован скважинным редуктором, уменьшенным вдвое для увеличения количества режимов вдвое.Первичный вал, установленный на роликовых подшипниках, через зубчатую передачу и муфту приводит во вращение вторичный вал или VO.

Устройство коробки исключает возможность включения двух шестерен одновременно через специальную сцену. Также предусмотрен механизм блокировки, позволяющий избежать запуска двигателя, если КПП не находится в нейтральном положении. Смазка деталей и узлов КПП осуществляется маслом в картере путем частичного погружения шестерни и ее разбрызгивания.

2.4. Шасси и трансмиссия Трактор ЮМЗ-6

Трактор колесный универсал ЮМЗ-6 оснащен надежными механизмами трансмиссии и преобразования крутящего момента от двигателя к колесам. В состав шасси входят:

• Главная муфта сцепления. Двойной, постоянно закрытый с сухим картером, принцип работы – фрикционный. Помимо основной муфты есть отдельный механизм для приклеивания привода БОВ, раздельное управление основным и дополнительным устройством.
• Переключатель трансмиссии (подробно описано выше).
• Задний мост в картере, на котором установлена ​​главная и конечная передачи, между которыми находится дифференциал.

Передние колеса установлены на неподвижных осях, которые в свою очередь закреплены на поворотном пальце. Телескопическая балка моста, обеспечивающая смену колеи за пределы. Задние колеса установлены на полуосях с опорой для шарикоподшипников, установленных в втулках. В мосте Картера залиты трансмиссионные масла, обеспечивающие смазку механизмов.

3. Трактор кабельный ЮМЗ-6

Кабина тягач ЮМЗ-6 ACL 1992.

Описываемая модель достаточно проста в управлении и имеет удобное рабочее место механизатора. Кабина трактора ШМЗ-6 отличается прочностью конструкции, в целях безопасности водитель снабжен пространственным каркасом. Вход осуществляется через двери, расположенные по бокам.

Остекление двухуровневое с большими панорамными окнами по периметру вверху, а также маленькими – внизу лицевой панели и обеих дверей.Есть зеркала заднего вида и дворники с электроприводом. Задний i. Боковое стекло, поворачивающееся вокруг горизонтальной оси, установлено в верхней части.

Кабина трактора ЯМЗ-6 установлена ​​на четырех резиновых амортизаторах с опорой рамы спереди и кронштейнами крыльев – сзади. Здесь размещены следующие элементы:

1. Сиденье водителя регулируется по высоте и установлено на пружинном амортизаторе.
2. Органы управления:
   1. Рулевая колонка с механизмом плавного изменения положения по высоте и вылета.
   2. Рычаги переключения передач стояночный тормоз Редуктор и вал отбора мощности.
   3. Педали: сцепление и тормозная система.
3. Спидометр приборной панели, датчики давления в маслопневматической системе, указатели напряжения и тока. Вот замок запуска двигателя с ключом.

Кабина оборудована большими зеркалами заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивает встроенный обогреватель с вентилятором.Имеется ящик для размещения аптечки, пепельница, в базовой комплектации есть термос для воды и специальный зажим для его размещения. Кабина по параметрам эргономики и удобств признана экспертами отличной.

4. Системы навесного оборудования Трактора ЯМЗ-6

Трактор серии ЯМЗ-6 предназначен для работы с разнообразным навесным, полунавесным и прицепным оборудованием. Номенклатура этих устройств различается по многообразию, их общее количество – это спецификация 258 позиций.

Трактор может агрегатироваться со следующими типами механизмов:

• Сельскохозяйственный инструмент: плуги, бороны, культиваторы, сеялки и многое другое.
• Оборудование общего назначения: сварочные аппараты, компрессоры.
• Прицепы и полуприцепы для перевозки различных грузов, в том числе контейнеров.

Для установки вышеуказанного оборудования предусмотрен механизм куртки, прикрепленный к кронштейнам задней стенки КПП. Упомянутая система состоит из четырех звеньев с тремя точками навески крепежного оборудования.Механизм гидроцилиндра, что обеспечивает возможность перемещения оси подвески по вертикали на 750 мм вверх и вниз. Система навесного оборудования комплектуется следующими устройствами:

• Механизм фиксации устройства в транспортном положении.
• Устройство тягово-сцепной модели Кейс-1 с ​​панелью управления, установленной в кабине.
• Вал отбора мощности имеет защитную крышку.

В задней части находятся также устройства, обеспечивающие подключение гидравлической, пневматической и электрической систем прицепного или прицепного оборудования к бортовым сетям.Установленный механизм позволяет оператору самостоятельно устанавливать и подключать любое из перечисленных выше устройств и использовать его. Это обстоятельство позволяет значительно повысить производительность труда и отказаться от услуг коммунальщиков.

5. Модификация трактора ЯМЗ-6

Трактор ЮМЗ-6К выпускался с 1986 по 1993 год.

Конструкторское бюро Южмаша постоянно работало над модернизацией техники и улучшением ее эксплуатационных и экономических характеристик.Всего за историю модели было выпущено четыре модификации тракторов, описываемых серией:

• Юмз-6л. Выпускался с 1970 по 1978 год и по устройству мало чем отличается от МТЗ-5. По внешнему виду практически не отличим от аналога за исключением округлой решетки радиатора.

• Юмз-6л. Я сходил с конвейера с 1978 по 1986 год. В ходе модернизации поменяли приборную панель и решетку радиатора, улучшили тормозную систему.

• ЮМЗ-6К. Выпускался с 1986 по 1993 годы. Это промышленная модификация модели, не имеющая опасений перед образцом механизма для аграрной таможни. Машина имеет элементы для крепления бульдозерного ножа и экскаваторного оборудования.
• ЮМЗ-6АК. Собирался с 1993 по 2001 год. От других моделей отличался улучшенной конструкцией кабины, увеличенным остеклением и складывающимися окнами. Введен механизм регулировки рулевой колонки.

Трактор ЮМЗ-6АК выпускался с 1991 по 2001 год.

Указанные модели добавляются к указанным моделям с указанием типа системы пуска силового агрегата: L – пусковой двигатель и М – электростартер. Все вышеперечисленные модификации тракторов ЯМЗ-6 активно применялись в народном хозяйстве. Отдельные машины эксплуатируются и до сих пор, несмотря на солидный возраст, что говорит о большой силе.

6. Возможность эксплуатации трактора ЯМЗ-6

Агропромышленные модели Южного машиностроительного завода показали себя исключительно прочными и неприхотливыми.Ресурс энергоблока до первого ремонта составляет не менее 10 000 часов, а трудоемкость ежедневного обслуживания не превышает 0,0586 человеко-часов. При заявленном сроке службы в 10 лет он сейчас по ходу копий увеличился втрое и даже в четыре раза превышает этот показатель.

За все время эксплуатации накоплена полная статистика отказов трактора. Наиболее подвержены износу следующие узлы и механизмы:

1. Усилитель рулевого механизма.Причина выхода из строя выходного НШ-10 насоса или клапана распредвала.
2. Неисправность сцепления. Износ фрикционных накладок рабочего диска из-за превышения предельных нагрузок.
3. Развитие в группе цилиндрофонов из-за несвоевременной замены масла или неквалифицированного обслуживания.
4. Система подачи топлива. Наблюдается ухудшение разбрызгивания топлива из-за износа форсунок.
5. Потеря упругости пружин и увеличение зазоров между ГРМ.

Длительная и безаварийная работа Тракторов серии ЮМЗ-6 обеспечена правильным пробегом, соблюдением рекомендуемых режимов работы и своевременным выполнением сервисных процедур. Производителю удалось добиться оптимального сочетания Высоких технико-экономических показателей и простоты разработки и использования

7. подключение

Трактор ЮМЗ-6 всех модификаций, несмотря на прекращение их выпуска 15 лет назад, до сих пор эксплуатируется в различных сферах хозяйственной и производственной деятельности.Успех подтверждается тем, что технологическая и конструкторская документация была приобретена шведской компанией Volvo. На его основе выпускалась лицензионная модель и довольно долгое время.

Советское оборудование, разработанное и выпущенное в прошлом веке, успешно используется в современных условиях. Особенно это касается спецтехники. Примером может служить трактор ЮМЗ 6. Это удачный прототип качественной разработки МТЗ-5. Выпуск данной модели и ее модификаций осуществлялся с 1970 по 2001 год.

Для этого были задействованы производственные мощности Южного машиностроительного завода, основной специализацией которого была ракетно-космическая промышленность. Соответственно, гражданская продукция предприятия отличается высокой степенью надежности и ремонтопригодности в любых условиях. Международным признанием успеха трактора ЮМЗ 6 является закупка документации на него шведской компанией, в результате чего появилась глубокая модернизация модели в виде VOLVO BM-700.

Устойчивое развитие спроса

Тракторы этого семейства, которое принято называть Беларусью, относятся к классу универсалов. Традиционно их принято использовать в разных видах Работы, например, используются в таких мероприятиях:

• Особые виды работ, в том числе дорожно-строительные, лесозаготовительные и др.
• Сельскохозяйственные работы с использованием полунавесных, прицепных или навесных вспомогательных устройств.
• Часто качественный двигатель ХМЗ способствует тому, что универсал эксплуатируется в виде привода стационарных или мобильных конструкций.
• Тракторы ЮМЗ 6 серии востребованы для ведения работ, связанных с передвижением прицепов или полуприцепов.

Благодаря большому выбору навесных устройств агрегат с одинаковым успехом можно использовать в саду, при строительстве, уборке дорог и т. Д.

Нередко на улицах города горожане могут встретить экскаватор с узнаваемым силуэтом. Это связано с тем, что для ЮМЗ 82, как его иногда называют в Беларуси, в Беларуси 82 выпущено большое количество навесного оборудования, позволяющего значительно расширить возможности спецтехники.

Дополнительное оборудование, вес которого может быть достаточно массивным, обеспечивает трансформацию четырехколесного помощника практически в любую вспомогательную установку.

Широкий ассортимент тракторов ЯМЗ-6

Мощности популярного двигателя Д65 хватает, чтобы трактор выполнял при необходимости свою функциональность в виде следующих агрегатов:

• погрузчик;

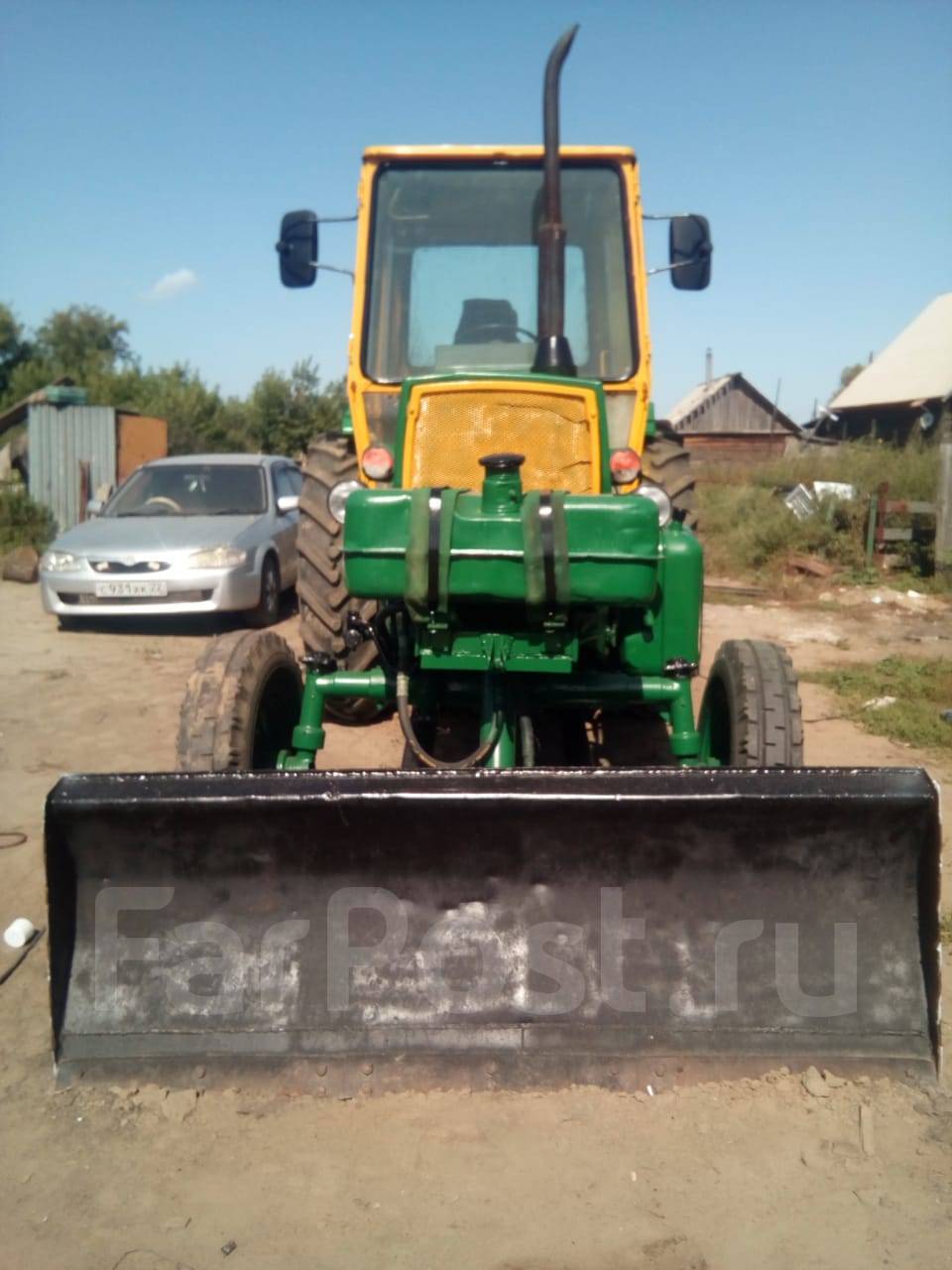

Бульдозер
• ;
• земледелец;

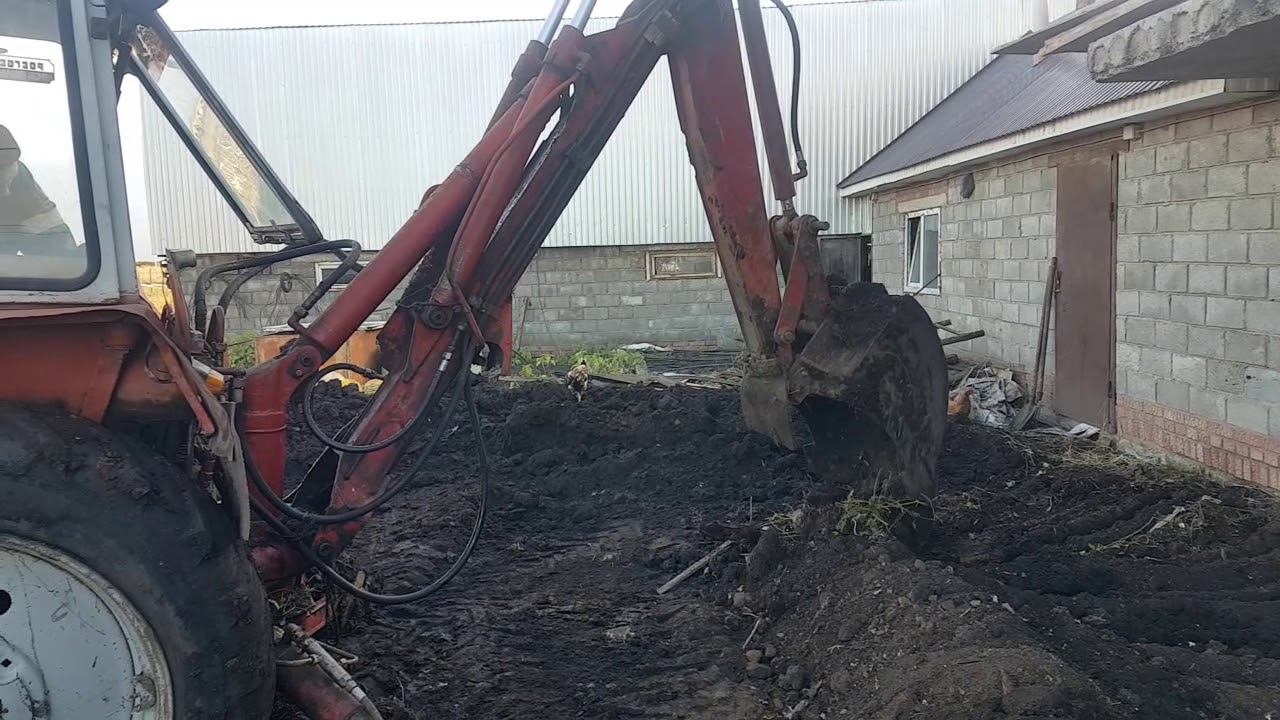

Экскаватор
• и др.

При желании можно и пахать.Монтаж всевозможного навесного оборудования может осуществляться как на заводе производителя, так и на собственных объектах промышленной энергетики.

Необходимо учитывать, что при выпуске модели инженеры разработали несколько модификаций спецтранспорта. Теперь вы можете найти их все в рабочем состоянии. В маркировке они дополнены буквами «М» и «L», где первая означает наличие в серии электростартера, а вторая указывает на то, что дизель запускается за счет наличия пускового двигателя. .

Разница между группами следующая:

Юмз 6л.

Эти образцы изготовлены из 71 года. Прошлый век имеет большое сходство с ПРЕДТЕРОМ МТЗ-5. Передняя часть имеет округлую форму подделки радиатора.

Один из первых образцов Южного машиностроительного завода – 6л

Юмз Ал.

В кабине есть возможность регулировки руля по вылету и углу наклона. Также транспорт может похвастаться модернизированной приборной панелью, улучшенной тормозной системой и угловатой передней частью.

Юмз 6 кл

Не имеет агросистемы с тыльной стороны, но оборудован модулями для крепления бульдозерной техники и экскаватора. На раме размещена кабина с улучшенным обзором.

6 CL с агрегатной установкой

Юмз 6Кл

Конструкторы трактора разработали новую гидравлическую систему и силовой регулятор положения.

Трактор ЮМЗ 6КЛ и последняя модификация ЮМЗ-6АКМ-40.2 вышли с конвейера как морально устаревшие в 2001 году. Пришли на смену модификациям типа 8040.2, 8244.2м и др. Сменные запчасти подходят для ремонта старых образцов.

Современная модель 8040.2, замененная морально устаревшими предыдущими версиями

Технические характеристики ЮМЗ-6

Инженеры использовали классическую компоновку для транспорта этого класса, так как задействована формула 4х2. Основой всего служит полурама, сваренная из двух соосных балок и переднего креста.Полученная площадка служит для фиксации шатунов, узла сцепления и механической коробки переключения передач.

Передняя часть имеет управляемые передние колеса, закрепленные на шарнирном мосту. Манипуляции с ними проводятся через покровительство.

Спинка отличается наличием жесткой привязки оси к картеру КПП. Связки этого типа обеспечивают высокую степень надежности и простоту в обслуживании и сборке. Схема трансмиссии такова, что привод на задние колеса постоянный.

На фото и в реальности видно, что данная техника предназначена для работы в проблемных условиях. Высокая проходимость обеспечивается пневматическими шинами, которые накачиваются под низким давлением. Они оснащены дополнительными массивными грунтовками.

Передняя и задняя пара резины выполнены разного диаметра. Контролируемый пар двадцать ярдов, а мастер выполнен в формате R38. Такое техническое решение существенно положительно сказывается на эксплуатационных характеристиках.

Серия ЮМЗ 6 по своим параметрам относится к тяговому классу 1,4., Способна развивать усилие в интервале 1,26-1,8 тс при мощности двигателя 55-75 л.с. и средней массе 2,9 тонны. Эти значения обуславливают актуальность такого транспорта в различных сферах хозяйствования.

В оснащение трактора входят востребованные системы:

• электрооборудование рассчитано на бортовую сеть на 12 В;
• гидросистема раздельно-агрегатная;
• есть пневмосистема;
• – прячется тыловой тип оборудования.

Для облегчения управления предусмотрен гидроусилитель руля. За счет продольной тяги, поворот передних колес. Также он имеет связь за счет карданной трансмиссии с осью рулевого колеса.

Тормозная система Установленная пневматическая с клиновым или дисковым механизмом, управляемая педалью из кабины. Для блокировки парковки используется рычаг, фиксируемый храповым механизмом.

Видео: Полевые испытания модернизированной машины

Физические параметры

Узнавая, сколько весит трактор ЮМЗ 6, стоит учесть, что он относится к среднему специализированному транспорту универсального типа.Внешние габаритные параметры следующие:

длина
• без учета навесного механизма – 3690 мм;
Ширина
• – 1884 мм;
Высота
• без учета выхлопной трубы вылета – 2660 мм;
• расстояние между осями колес 2,45 м;
• колея передняя не менее 1360 мм;
• колея задняя не более 1800 мм;
Сельскохозяйственный клиренс
• – 45 см.

Паспортная масса транспортного средства без учета технических жидкостей 3.35 тонн, а при заполнении всех рабочих емкостей увеличивается до 3,9 тонны. Люк предназначен для буксировки прицепа общей массой не более 6 тонн. Также ограничена предельная масса навесного оборудования, которая не может превышать паспортное значение в 1,15 тонны

Хорошие путешественники предоставляют модели двигателей Д65М и Д65Н на дизельном топливе. Они весят чуть больше полутонов и крепятся впереди на резинометаллических опорах. Мощность мотора – 62 л.с., а расход дизельного топлива – 184 г / (л.с. * ч).Пусковая установка бензиновая, а ее мощность составляет 7,4 кВт. Первый капитальный ремонт электростанции требуется не ранее 10 тысяч часов работы.

Видео: Тракторные бои

В СССР проблема проектирования и производства сельскохозяйственных машин решалась централизованно. Иллюстрацией тому может служить трактор ЮМЗ6, созданный на технологических площадках Минского тракторного завода, производство которого впоследствии было передано днепропетровскому «Южмашу».Такой подход к техническим изысканиям и проектным решениям способствовал значительной экономии средств и ресурсов при внедрении машины в производственный процесс. «ЮМЗ 6» относится к категории универсальных тракторов и является агрегатом общего назначения на инвалидной коляске. Что такое расшифровка ЮМЗ? Ответ довольно прост – трактор назван названием предприятия (Южный машиностроительный завод), на котором осуществляется его выпуск.

Где выпускается трактор ЮМЗ ? Первая машина сошла с конвейера Днепропетровского машиностроительного завода и произошло это событие в 1966 году.Базой для этой модели послужил трактор МТЗ-5, созданный белорусским предприятием. В серию «Юмз 6» вошел в 1970 году, а закончил выпуск в 2001 году. За прошедшие годы автомобиль претерпел значительные изменения и выпускались усовершенствованные модели под марками «ЮМЗ 6К» и ЮМЗ 6Ал.

Агрегат ЮМЗ относится к известной линейке машин «Беларусь». В сферу его деятельности входят следующие виды работ:

• перемещение товаров;
• серые траншеи и лаваш;
• погрузочно-разгрузочные работы;
• транспорт грунт на отвал;
• Устройство насыпей;
• очистка территорий от снега и мусора;
• вспашка сельскохозяйственных земель;
• фрезерование и рыхлитель почвы;
• посевных культур;
• Полив растений;
• внесение удобрений;
• заготовка.

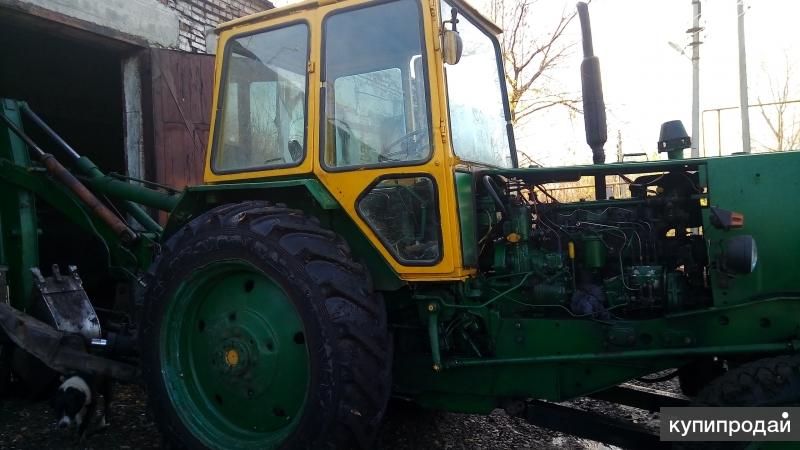

Трактор Юмз 6, общий вид

ЛИНИЯ МАШИН «ЮМЗ»

Тракторы ЮМЗ имеют следующий модельный ряд :

• Юмз 6л – агрегат дебютной серии. Является аналогом МТЗ 5.
• Юмз 6ал – улучшенная версия предыдущей машины. Здесь доработана тормозная система, изменена панель приборов и улучшена рулевая колонка.
• Юмз 6кл – промышленная установка с механизмом крепления бульдозерного отвала и стрелой экскаватора.
• Юмз 6Кл – трактор с улучшенной кабиной. На раме был установлен жесткий пространственный каркас, обеспечивающий безопасность водителя. Кабина обзавелась пространственным остеклением верхнего и нижнего яруса.

Технические характеристики

Станок Юмз 6 и его технические характеристики имеют следующие значения:

• эксплуатационная масса – 3 895 тонн;
• тяговое усилие – 14,0 кН;
• скорость движения – 24,5 км / ч;
• количество передач – 6;
• радиус поворота – 5.0 м;
• колесная база – 2,45 м;
• максимальная масса прицепа – 6,0 тонны;
• диапазон рабочих температур – от -40 до +40 с;
• клиренс: передний мост – 0,45 м, задний мост – 0,64 м;
• Глубина форта, которую способен преодолеть трактор – 0,8 м;
• Габаритные размеры трактора: длина – 3,69 м, ширина – 1,884 м, высота – 2,66 м;
• Емкость топливного бака – 90,0 л;
• Объем системы охлаждения 29,0 л.

Техника обслуживания

«ЮМЗ 6» отличается высоким уровнем надежности и нетребовательностью к качеству топлива, но, как и любая техника, требует периодического обслуживания.В данную категорию работ входят следующие мероприятия: проверка мощности главной передачи, регулировка заднего моста, устранение рулевых ямок, проверка коробки передач, регулировка клапанов и механизма сцепления.

Характеристики двигателя

На тракторе установлен четырехтактный дизельный двигатель ЮМЗ без турбонаддува, с частотой вращения коленчатого вала 1800 об / мин. Он мог быть двух типов:

• «Д-242-71». Его мощность составляла 62 л.с., рабочий объем достигал 4.75 л., Крутящий момент – 241 Нм;
• «Д-65». Мощность этого агрегата составляла 60 л.с., рабочий объем – 4,94 литра, значение крутящего момента – 270 Нм.

Для данных типов двигателей расход топлива ЮМЗ-6 составляет 245 г / кВт в час.

Кабина трактора ЮМЗ 6

Характеристики кабины

Кабина трактора смонтирована на раме с помощью специальных амортизаторов из резиновых деталей. Ее внутреннее пространство состоит из следующих компонентов:

• подпружиненное кресло;
• рулевое устройство, с возможностью изменения высоты и угла наклона;
• рычаги управления;
• педали сцепления и тормозов;
• Панель приборов, на которой расположены датчики контроля управляемости всех систем и рабочих органов.

Кабина оборудована большими зеркалами заднего вида и элементами защиты от солнечных лучей. За климат-контроль отвечает отопительный прибор и вентиляторы. В комплектацию входит емкость для воды и приспособление для ее крепления в кабине.

Устройство

Основа машины «ЮМЗ» – каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оснащена мостом с колесами малого диаметра. Их управление осуществляется посредством TACF. Трактор установлен на приводном мосту.Для обеспечения хорошей проходимости на машине установлены шины низкого давления. Трактор комплектуется следующими комплексами:

• раздельная гидросистема;
• электрооборудование, рассчитанное на сеть 12 вольт;
• система подачи воздуха;
• Механизм, обеспечивающий работу оборудования задней шкуры.

На рулевом устройстве установлен гидросистема, обеспечивающая комфортное управление агрегатом. Тормозная система представлена ​​механизмами тормозного и дискового типа.

Достоинства и недостатки

Колесный трактор Юмз отличается следующими положительными характеристиками:

• высокая мощность;
• хорошая производительность;
• экономичные двигатели;
• большой выбор рабочего оборудования;
• простота конструкции;
• надежность всех систем;
• простота ремонта и обслуживания;
• неприхотлива к горюче-смазочным материалам;
• комплектующие высокого качества.

К недостаткам следует отнести жесткую ходовую часть, малую скорость силовой установки и отсутствие комфортного рабочего места.

В 1956 году Трактор ЮМЗ 6Чов, сошедший с конвейера в 1956 году, был легендой большой страны в тяжелые годы освоения целины и космоса. Легенда – Южный машиностроительный завод. ЯВЛЯЮСЬ. Макарова, построенный в 1944 году в Днепропетровске как автомобиль и перезаряженный в научно-производственный комплекс для военных и космических разработок. Стоит ли говорить о качестве и надежности выпускаемой, так называемой непрофильной продукции, тракторов, грузовиков, автобусов и троллейбусов.

Основные технические характеристики трактора

Сотенматик ЮМЗ 6кли сошел с конвейера в 1958 году и заслужил признание благодаря эксплуатационным качествам и отличным техническим характеристикам. Надежность и простота конструкции обеспечили ему признание на долгие годы. Мощность трактора составляет 65 лошадиных сил за счет штатного силового агрегата.

Агрегат состоит из дизельного четырехтактного двигателя и системы обеспечения его работы: питание, смазочные материалы, подача воздуха.Двигатели, которыми может оснащаться данная модель трактора, двух видов – либо D65-H с пусковым устройством, которое в народе называют «пусковым», либо D65-M с электростартером марки ST212R1. Благодаря этим качествам максимальная скорость движения достигала 25 км / ч при снаряженной массе 3,5 тонны. Удельный расход топлива ЮМЗ-6Ч составил 185 л.

Основание Тракторного острова – это два канала, соединенные жестким передним брусом или рамой, на которых закреплен двигатель, коробка передач, сцепление, задний мост.В переднем отсеке картера коробки передач размещен нижний редуктор. В задней части дифференциала, вал отбора мощности, регулятор тормозной системы.

Рулевое управление оснащено гидроцилиндром. Гидравлическая система Присутствует в конструкции в виде отдельно навешиваемого агрегата, без устройств автоматики. Шины низкого давления, камеры оснащены клапанами для заполнения их жидкостью. Задние колеса ЮМЗ 6Кл оснащены автоматической регулировкой колеи, показатель которой составляет 1400 – 1800 мм на метр.

Технические характеристики Трактор ЮМЗ 6кли по ходовой части определяется конструкцией в виде жесткой подвески переднего моста, с использованием двух сцеплений сцепления, удобного управления передачей усилия одним рычагом. Рулевая колонка регулируется по высоте и наклону.
Центр тяжести трактора высокий, рекомендуемый максимальный уклон преодолеваемого участка составляет всего 10 °, но на практике устойчивость трактора доказана на более значительных уклонах.

Easy – залог успеха

Дополнительное навесное оборудование определяет возможность использования трактора в промышленности, строительстве, на транспорте и, конечно же, в сельском хозяйстве.Трактор используется как трактор из-за высокого тягового усилия. Стоит отметить, что мощность Трактора ЮМЗ 6Кл позволяет комплектовать навесными комбинированными агрегатами, выполняющими сразу несколько технологических операций, увеличивая сразу использование трактора.

Благодаря жесткому регулируемому вертикальному и горизонтальному прицепу с помощью гидравлики, гидравлического управления, что позволяет эффективно и без труда эксплуатировать оборудование, экономится время. Благодаря довольно комфортному устройству кабины с шумоизоляцией, с виброизоляцией, открывающимся задним и боковыми окнами, хорошей обзорностью и удобным расположением панели приборов, повышение эффективности работы тракториста.

Трактор ЮМЗ 6Кл, цена которого невелика по сравнению с аналогичными моделями других заводов, пригодится в сельском хозяйстве, коммунальном хозяйстве, транспортных предприятиях, на стройплощадке. Несмотря на то, что сегодня это от 100 до 300 тысяч рублей за 600 тысяч ЮЗЗ, окупаемость работы превосходит все ожидания.

Трактор на сегодняшний день считается самой простой и надежной машиной этого класса как в эксплуатации, так и в обслуживании. Запчасти к нему всегда в наличии, их производят предприятия машиностроения, которые производят комплектующие и запчасти к этой модели, так как на его базе создаются другие тракторы и экскаваторы ЮМЗ.

До 1990 г. модель трактора обозначается как ЮМЗ-6КЛ, с 1991 г. – ЮМЗ-6ЦЛАКМ, буквой «К» обозначается модернизированная кабина увеличенного размера. Есть несколько модификаций тракторов колесных. Усовершенствованы технические характеристики Трактора ЮМЗ 6Ч, изменены пусковой механизм, гидроустройство, механизмы навесного оборудования, модернизированы, экспериментированы с хвостовиками, увеличен эффект от замены навесного оборудования, и, конечно же, улучшен внешний вид этого патриарха тракторостроение.

Фото ЮМЗ 6Ч

FS19 – Умз-6Kl V1 – Моды для симуляторов

Все категории

FS17 – Страница 13 из 417

Все категории

Сколько весит трактор ЮМЗ 6 экскаватор.Тракторы ЮМЗ.

Колесный трактор ШМЗ-6, относящийся к разряду универсальных машин, производился на Южном машиностроительном заводе в Днепропетровске 30 лет. В качестве исходной базы использовалась машина МТЗ-5, которая проектировалась с конвейера ЮМЗ до 1972 года. Базовая модель пережила несколько модернизаций и выпускалась до 2001 года.

Устройство и характеристики

Трактор ЮМЗ-6 по техническим характеристикам относится к категории тягового класса 1.4 тонны. Конструкция трактора классическая, передний мост и двигатель установлены на полуприцепе, жестко закреплены на сцеплении и коробке передач. Ящики Carter – это часть строительной машины. В устройстве трактора ЯМЗ-6 применена 2-х нитная муфта сцепления, позволяющая обеспечить раздельное управление навесным оборудованием приводного вала.

Снаряженный трактор ЮМЗ-6А весит от 3,4 до 3,9 тонны. Масса машины зависит от модификации, перечня навесного оборудования и типа силового агрегата.Для изменения волны применяется дополнительный груз.

Двигатель

На трактор было установлено 2 типа дизелей:

• 60-сильный ЮМЗ Д-65 рабочим объемом 4940 см³;
• 62-Strong D-242 с рабочим объемом 4750 см³.

Оба 4-цилиндровых двигателя оснащены жидкостным охлаждением. Система смазки принудительная, подача масла и насос расположены в картере двигателя. В двигателях нет турбонагнетателя, для впрыска топлива используется механический насос с центробежным регулятором.

Расход топлива ЯМЗ-6 зависит от состояния дозирующего оборудования и характера выполняемых работ. Заводское значение расхода в час на холостом ходу 5,6 литра. Трактор «Петушок» (со стрелой экскаватора) потребляет до 14,4 л дизельного топлива в час.

Для запуска силовой установки применяется бензиновый двигатель ПД-10 или электростартер. Мощность двигателя ПД-10 – 10 л.с. Тип пуска отражен в описании модификации – Л (бензиновый стартер) или М (электрический).Ремонт двигателя не требует специального оборудования и оборудования и может проводиться в автомастерских.

Трансмиссия

На тракторе используется механическая 5-ступенчатая коробка передач. Для передачи крутящего момента используется 1-дисковая муфта передачи СЭМЗ. Управление коробкой и сцеплением осуществляется из кабины оператора. Рядом с рычагом изображена схема переключения передач, облегчающая работу оператора.

Задний мост машины оборудован дифференциалом с механической системой блокировки.

Включение блокировки производится нажатием на педаль, при отпускании педали дифференциал возвращается в исходное состояние.

Машины собраны владельцами на элементах от тракторов колесных Т-40. От Т-40 применен передний мост, раздаточная коробка и карданная передача. Привод 4х4 осуществляется от шестерни 2, установленной на вторичной коробке передач. Включение ПВМ (переднего ведущего моста) осуществляется отдельным рычагом.

См. «Как сделать бюджетный минитрактор своими руками»

Шасси

На трактор установлена ​​передняя балка поворотного типа. На концах балки монтируются выдвижные элементы, служащие для регулировки калибра. Передние колеса ставятся на балку. Рулевое управление УМЗ-6 ранних выпусков механической схемы. Поздняя версия трактора оснащена рулевым управлением с гидроусилителем.

Задние колеса устанавливаются на картер коробки передач без подвески.Регулировка короля осуществляется перемещением ступицы по пазам полуоси. Давление в шинах заднего моста уменьшено. За счет этого улучшается проходимость машины, а передаваемые на трактор вибрации уменьшаются.

Гидравлика

В машине применяется отдельная гидравлическая система, что позволяет управлять несколькими агрегатами одновременно. Характеристики трактора позволяют использовать различную сельскохозяйственную и промышленную технику.Источником давления является шестеренчатый насос, расположенный на двигателе. Насос имеет производительность 44-49 л / мин при давлении 20 МПа.

На тракторе смонтированы главный и выносной цилиндры, предназначенные для непосредственного управления настроением. Допускается установка оборудования с силовым приводом от вала. Вал разводится на задней части коробки, имеет 1 скорость (540 об / мин).

Электрик

Трактор ЮМЗ-6 оборудован системой постоянного тока. Схема электрооборудования построена на подключении отрицательного вывода аккумуляторной батареи, электропроводки и приборов к корпусу машины.Для разницы в проводах используется изоляция различной цветовой маркировки. Трактор имеет 3 блока предохранителей, установленных в щитке приборов. Каждый блок рассчитан на 4 плавкие вставки. В центральном блоке есть запасной предохранитель.

Рабочее напряжение 12 В. Источниками тока являются генератор (с приводным ремнем от коленчатого вала двигателя) и аккумуляторная батарея. На машинах с электростартером устанавливается аккумулятор увеличенной емкости (до 215 а * ч вместо 50 а * ч).Электросетевые машины с бензиновым и электростартером имеют отличия, так как бензиновый мотор снабжен отдельной системой зажигания и малогабаритным электростартером.

Кабина

В машинах используется одноместная металлическая кабина с двумя распашными дверями. В основе кабины лежит силовая рама, защищающая оператора от травм при опрокидывании трактора. Кабина оборудована защитой от шума и вибрации, стеклом с теплозащитным экраном. Ветровка I. заднее стекло Устанавливается в складывающиеся рамы.Установлены очиститель и омыватель для очистки лобового стекла.

В полу кабины имеются съемные люки, предназначенные для обслуживания коробки передач. Кресло оператора испытывается на торсионной подвеске и оборудовано ремнем безопасности. Сиденье регулируется под вес оператора, а также по расстоянию до педалей и углу спинки спинки. В кабине установлен обогреватель, установленный на полу. Подогреватель подключен к системе охлаждения двигателя.

Модификации

Базовая модель первого образца выпускалась в вариантах ЭММ-6Л и 6М, которые отличались системой запуска двигателя. Ранние машины легко узнать по округлой форме кожуха радиатора.

См. «Особенности и характеристики итальянского трактора Lamborghini R2 (Ламборгини P2)

В 1978 году базовая модель была модернизирована. Машины стали оснащаться рулевой колонкой с возможностью регулировки длины и угла поворота рулевого вала. наклона.Панель приборов претерпела изменения. Внешне автомобили отличаются прямоугольной решеткой радиатора. Параметры машины 6Al и 6am идентичны, за исключением системы запуска двигателя.

Вариант ЮМЗ-6Ч – промышленный вариант трактора. Навесная система демонтируется на жилетной части машины. На подрамнике и задней части коробки скоростей установлены отвал и стрелы экскаватора. На тракторе была применена модернизированная кабина, обеспечившая улучшенный обзор.Помимо класса опции, версия СМ, отличающаяся способом запуска двигателя. После прекращения выпуска машин модели 6а модификация 6кл / км стала базовой моделью.

В 1978 году начат выпуск СКУД ЮМЗ-6. Отличительной особенностью трактора была гидравлическая система с доработанными механизмами распределения потока. Вариант ЮМЗ-6АКМ отличается типом стартера.

Помимо базовых модификаций, многие индивидуальные модификации получены в результате самостоятельного тюнинга трактора.На машины устанавливаются передние мосты от других моделей, доработанные кабины, дополнительное навесное оборудование.

Что можно доделать

Характеристики трактора позволяют устанавливать различное навесное оборудование с гидравлическим и механическим приводом. Система навесного оборудования и гидравлики допускают раздельное управление передней и задней шкурой. Владельцы машин проводят тюнинг ЮМЗ-6, заключающийся в установке дополнительного оборудования, заимствованного у других тракторов.

Виды оборудования:

• нож бульдозерный;
Стрелка экскаватора
• ;
• граон;
• сельхозтехника;
• поливочная установка;
Щетка дорожная цилиндрическая
• ;
• прицепная техника.

Ремонт и обслуживание

Инструкция по эксплуатации содержит перечень правил и периодичность выполнения. Ресурс станка и его безаварийная работа зависит от периодичности технического обслуживания. В перечень работ входит регулировка газораспределительного механизма, регулировка муфты сцепления и периодическая замена смазки в картерах силового агрегата и трансмиссии.

Перед началом выполнения пахотных работ требуется наладка плуга ШМЗ-6.Настройка выполняется на месте регулировки перед тем, как оставить машину в поле. Левая часть трактора и колесо плуга расположены на деревянных клиньях. Высота клина равна глубине вспашки менее 20-40 мм. После этого лемех приводится в контакт с поверхностью платформы и винт опускается опорным роликом до контакта с клином. Затем плуг выравнивается по правой и центральной регулировке.

Регулировка сцепления

В процессе эксплуатации требуется периодическая регулировка сцепления, состоящая из ступеней:

• установка свободного хода педали;
• установка полного хода педали, необходимого для отключения сцепления сцепления;
• установка зазора между плоскостью упорного болта и поверхностью нажимного диска.

См. «Какие удары и оборудование на минитракторе можно сделать своими руками»

Для регулировки сцепления ЮМЗ-6 своими руками необходимо:

1. Установите регулировку длины свободного хода в пределах 30-35 мм.
2. Если при выключении сцепления роняется, то это свидетельствует о неполном разбавлении дисков. Нормальный ход педали находится в пределах 140-150 мм. Изменение хода осуществляется установкой длины тяги, предназначенной для привода блокирующего вала.
3. Для регулировки зазора необходимо снять крышку, расположенную под картером сцепления. Оберните прижимные рычаги на расстоянии 73,5 мм. Измеряется расстояние между торцевой поверхностью ведомого вала отбора мощности и рабочими кулачками, установленными на рычагах отключения сцепления.

Регулировка клапанов

Регулировка зазоров между штоком клапана и удилищем производится на прогретом двигателе сразу после его остановки. Разрыв устанавливается в диапазоне 0.25-0,35 мм. Допускается увеличение зазора до 0,45 мм. Изменение зазора осуществляется вращением регулировочного винта, расположенного на коромысле. Винт фиксируется от самопроизвольной протечки стопорной гайкой. Механизм декомпрессора регулируется аналогичным образом.

Преимущества и недостатки

Характеристики трактора ЮМЗ-6 не обеспечивают высокой производительности при выполнении работ. Силовые агрегаты не любят длительную работу на холостых оборотах и ​​пониженных оборотах. Механизм переключения скоростей изношен, скорости начинают самопроизвольно отключаться.Узлы трансмиссии в силу особенностей конструкции пропускают масло по стыкам поверхностей и крышек.

К преимуществам машин ЯМЗ можно отнести простоту ремонта и дешевизну запчастей. Силовой агрегат может работать на некачественном топливе.

Трактор Юмз-6

За все время выпуска этого трактора отечественного производства было создано несколько модификаций (в том числе экскаватор и бульдозер).

Плюсы и минусы трактора

Двигатель

Трансмиссия

Муфта фрикционная – двухходовая, постоянно замкнутая. У нее раздельные приводы на коробку передач (КПП) и BW.Передний поворот имеет десять передач, задний – две.

Шасси

1 – первичный вал; 2 – стяжной болт; 3 – шестеренчатый ведущий; 4 – прижимные пластины; 5, 31 – очки; 6 – промежуточный ролик; 7 – прокладка регулировочная; 8 – шариковый подшипник; 9 – шестерня включения второй и четвертой передач; 10 – ролики переключения передач; 11 – Блокировка переключающего ролика; 12 – блокирующий ролик; 13 – стопорный роликовый замок; 14 – тяга; 15 – Кулиса; 16 – переключатель; 17 – упор; 18 – ось; 19 – рычаг включения муфты блокировки исполнительного механизма; 20 – качание; 21 – защелка подпружиненная; 22 – стойка; 23 – рычаг переключения передач; 24 – болт; 25 – корпус колонки переключения передач; 26 – вилка; 27 – стопорный рычаг; 28 – шестерня первой передачи и задней передачи; 29 – вторичный вал; 30 – роликовые подшипники; 32 – шестерня включения третьей и пятой передач; 33 – Круглая гайка; 34 – ведущая передача заднего хода; 35 – ведущая шестерня первой передачи; 36 – ведущая шестерня третьей передачи; 37 – промежуточный вал; 38 – ведущая шестерня четвертой и пятой передач; 39 – ведущая шестерня второй передачи; 40 – упорное кольцо; 41 – пробка для слива масла; 42 – шестерня постоянного зацепления; 43 – картер коробки передач; 44 – Вал привода VOW.

Гидравлика

Для подключения сельхозмашины имеется две пары независимых выводов сбоку и одна пара – сзади. Включает выносной гидроцилиндр и шланги.

Электрик

1 – фонарь передний; 2 – свеча искровая; 3 – гудок; 4 – Магнето; 5 – электродвигатель отопителя; 6 – выключатель электродвигателя отопителя; 7 – дворник; 8 – выключатель замка; 9 – вентилятор; 10 и 25 – соединительные панели; 11 – выключатель вентилятора; 12 – заглушка; 13 – переключатель Плафон; 14 – строгальный станок; 15 – Переключатель «Стоп»; 16 – фара задняя; 17 – оборот задних фар; 18 – задний фонарь; 19 – розетка; 20 – переключатель указателя поворота; 21 – подстроечный резистор указателей поворота; 22 – выключатель аудиосистемы; 23 – датчик уровня топлива; 24 – центральный выключатель света; 26 – Освещение Освещение Освещение; 27 – выключатель магнето; 28 – блок предохранителей; 29 – выключатель передних фар; 30 – Огни контрольных ламп; 31 – оборот шайбы; 32 – указатель температуры охлаждающей жидкости; 33 – амперметр; 34 – лампы освещения панели приборов; 35 – шайба; 36 – генератор; 37 – передние фары; 38 – Масса Масса; 39 – Переносная лампа; 40 – аккумуляторная батарея; 41 – патрон переносной лампы; 42 – стартер; 43 – Датчик указателя температуры охлаждающей жидкости; 44 – указатель уровня топлива; 45 – выключатель стартера.

Кабина

Технические характеристики трактора Юмз-6:

Модификации

В 1978 году создан трактор ЮМЗ-6АК, оснащенный усовершенствованной гидросистемой, с регулировкой усилия и положения. Кроме того, этот агрегат отличался новой комфортабельной кабиной, угол обзора которой стал намного больше.

За пять лет (с 1985 по 1990 год) компания выпустила модификацию ЮМЗ-6Кл, которая отличается большой модернизированной кабиной и автоматической регулировкой гидравлики.После 1991 года и до начала текущего века такая же модификация выпускалась под названиями ЮМЗ-6ЦЛ и ЮМЗ-6КМ.

Регулировка сцепления

Регулировка клапанов

Колесный трактор ЮМЗ-6 – легендарная советская модель, созданная для обработки полей и заслуживающая мировой славы.

Тракторы такой марки не выпускаются с 2001 года, но до сих пор успешно обслуживают многие сельхозпредприятия. История создания модели, ее характеристики, преимущества и предназначение.

История

Выпуск первой модели трактора начался в 1966 году на Южном машиностроительном заводе в Днепропетровске. Завод начали строить в 1944 году как автомобиль, но позже его профиль изменился, и с 1951 года он стал производить межконтинентальные ракеты и другую военную технику.

Первая модификация трактора – ЮМЗ 6л была разработана Минским транспортным заводом на базе МТЗ 5, была очень похожа на оригинал и имела алый цвет. Идея передать производство оборудования с МТЗ Южмашу была экономически выгодной и позволила снизить стоимость готовой машины. В процессе производства (с 1966 по 2001 год) было создано несколько модификаций таких тракторов, и на их базе создан экскаватор.

Популярностью модели заинтересовала шведская компания Volvo, и в 1974 году СССР продал им техническую документацию на трактор.На основании технической документации Volvo выпустила свой бренд Tractors VM70.

«Юмз 6» – универсальная инвалидная коляска, предназначенная для выполнения следующих задач:

• для помощи в сельском хозяйстве. К нему можно прикрепить навесное и полунавесное оборудование, помогающее вспахивать землю;
• в дорожном строительстве для рытья траншей ковшом;
• с его помощью можно перевозить различные мобильные агрегаты;
• используется для выполнения транспортных операций с прицепами и полуприцепами;
• Техника сконструирована таким образом, что может работать при температуре от -40 до + 40 ° C.

Для трактора был специально создан ряд управляемых устройств, с помощью которых технику легко трансформировать в игровой автомат, экскаватор или бульдозер.

Описание и технические параметры модели

Конструкция: Полуприцеп, к которому крепится передний мост, дизельный двигатель и муфта сцепления. К задней части рамы прикреплена кабина управления, с помощью которой водитель управляет агрегатом.

Агрегат имеет четырехцилиндровый двигатель без турбонаддува с простой конструкцией и удобством в эксплуатации.До первого капремонта двигатель проработает 10 000 часов. Двигатель запускается с помощью пускового механизма (в моделях 6 л, 6 л и 6 АКМ) или электростартера (в моделях 6 м, 6 АКМ).

Коробка передач и КПП управляется одним рычагом, а рулевая колонка регулируется по углу установки и высоте. Есть возможность регулировать задние колеса в плавном режиме. Гидравлическая система не автоматизирована.

Обзор трактора ЮМЗ 6: технические характеристики

Основные модификации

Модификации модели: 6кл, 6м, 6а, 6К, 6 ACL. Рассмотрим каждую из них:

1. Юмз 6кл. Это самая первая модификация, выпускавшаяся с 1966 по 1978 год. Устройство было идентично МТЗ 5;
2. 6 М. Вместе с моделью 6л параллельно вышла модель 6м, главной особенностью которой был запуск мотора с помощью электростартера;
3. Юмз 6 эт.Основные изменения 6 Al по сравнению с моделью L заключаются в изменении тормозной системы, обновлении приборной панели и добавлении возможности рулевой колонки по углу наклона. Модификация выпускалась с 1978 по 1986 год. Класс 6а – вариант для промышленности, имевший место для крепления навесного оборудования.
4. 6 AKL – модификация выпускалась с 1991 по 2001 год. Увеличена кабина (что указывает на букву «К» в названии модели), а также добавлена ​​возможность автоматического управления управлением гидравликой;
5. АКМ – отличия Трактора ЮМЗ 6 АКМ от АКМ 6 в том, что он запускался не от пускового двигателя, а от электростартера;
Экскаватор ЮМЗ 6
6. – трактор данной модификации из специального ковша для землеройных работ.

Льготы

• Надежность. Этот трактор не выпускается более десяти лет, но до сих пор его можно встретить на сельскохозяйственных предприятиях страны.
• Универсальность. Возможность монтажа различного навесного оборудования для работы в строительстве, сельском хозяйстве и дорожном строительстве.
• Возможность работы в суровых климатических условиях.
• Плавный ход.
• Двигатель легко демонтируется для ремонта.
• Простой дизайн и доступные детали.

недостатки

1. Мало оборотов двигателя.
2. Двигатель не приспособлен для длительной работы без нагрузки (кранов).
3. Убрать скорость на коробке передач.
4. Утечка масла.

Автомобиль ЮМЗ-6 – легендарная модель СССР Wheeper, выпуск которой прекратился в 2001 году. В его смену был заменен обновленный МТЗ модели 1221. Спустя 15 лет после последнего выпуска в деревнях еще предстоит найти самый старый трактор (чаще всего встречаются модификации Ал и Акл), что говорит о его надежности и долговечности.

Трактор Юмз 6 – техника, относящаяся к тяговому классу 1,4. Технические характеристики частично взяты от трактора МТЗ-5. Техника выпускалась Южным машиностроительным заводом с 1966 по 2001 год.

В истории трактор выпускался в нескольких модификациях. Стоит отметить, что на базе этой машины был создан экскаватор. Трактор ЮМЗ 6 может использоваться в сельском хозяйстве, строительстве, для проведения земляных работ и ввода в эксплуатацию коммуникаций.В настоящее время производство ЮМЗ-6 и его модификаций приостановлено.

Устройство машины

Двигатель

Трактор ЮМЗ 6 (базовая модель) Оснащен четырехцилиндровыми двигателями Д-65 и Д-242-71. Первый силовой агрегат имел объем 4,9 литра и мог развивать мощность в 60 лошадиных сил.

Второй дизель имел более скромные параметры: 45,5 лошадиных сил при рабочем объеме 4,75 литра. Оба двигателя имеют систему впрыска топлива с турбонаддувом и расположены вертикально в ряду цилиндров.

Пуск главного дизеля производился дополнительным пусковым двигателем или электростартером. Стоит отметить, что ремонт двигателя указанной серии производился нечасто. Оба агрегата отличались надежностью работы.

При необходимости ремонт двигателя производился по следующей схеме: устройство было полностью снято с трактора и разобрано. Стоит отметить, что ремонт двигателя в полевых условиях невозможен. .Необходимо обеспечить условия, исключающие попадание грязи в силовую установку. Были заменены изношенные или получившие механические повреждения детали и установлен дизель.

Ходовая часть и трансмиссия

Для ведущей части трактора использовалась жесткая подвеска. Задний мост – ведущий, оснащен колесами большего радиуса и механической перегонкой дифференциала.

Устройство заднего моста позволяло регулировать ширину колеи. Стоит отметить, что трактор ЮМЗ 6 обладал довольно высоким центром тяжести.Это позволяло машине уверенно себя чувствовать даже на крутых спусках.

Схема трансмиссии включает девятиступенчатую механическую коробку передач. Пятиступенчатая схема трансмиссии обеспечивала переключение режимов работы одним рычагом.

Муфта представляет собой фрикционную муфту постоянно замкнутого типа. Тормоза – Сухие, дисковые. Рулевая колонка дополнена гидроцилиндром. Регулировка высоты рулевой колонки осуществляется плавно, предусмотрено 4 положения.

Гидравлика

Гидравлическая система раздельно-агрегатного типа отвечает за работу навесного оборудования. Такая схема определяется наличием двух попаданий под дополнительное оборудование: переднее и заднее. Передающая сила проходит через вал отбора мощности.

Стоит отметить, что из всего навесного оборудования на Трактор ЮМЗ 6 чаще всего устанавливался экскаватор или бульдозерный отвал. Экскаватор обладал достаточно хорошей грузоподъемностью, учитывая относительно небольшой вес техники, при работе с Для этого оборудования необходимо установить противовес.

Технические характеристики:

Кабина

Рабочее место выполнено в виде цельнометаллической одноместной кабины. Можно отметить панорамное остекление, удобно расположенную панель приборов и систему отопления. Кондиционер не предусмотрен, поэтому вентиляция в салоне осуществляется естественная по . Кабина расположена на амортизирующей подвеске и имеет хорошую шумоизоляцию.

Обзор модификаций

Первым в серии был выпущен трактор ЮМЗ 6л.По своему внешнему виду модель напоминала МТЗ-50, а по техническим характеристикам во многом соответствовала МТЗ-5.

Тогда был создан ЮМЗ 6Ал. Здесь производители внесли существенные изменения в конструкцию трактора. В частности, переработана тормозная система, рулевую колонку можно было регулировать по углам наклона, изменился тип приборной панели. Кроме того, трактор обзавелся прямоугольным капотом.

Следующей машиной в серии стал ЮМЗ 6К. Этот трактор предназначался для промышленных целей, поэтому навеску доработали для установки экскаватора и бульдозерного отвала.Трактор этой серии выпускался без задней крышки.

На завершающей стадии производства Трактор ЮМЗ-6 выпускался под обозначениями ACL и ACM.

Стоит отметить, что буквенное обозначение несет следующую информацию:

• L – по технике установлена ​​пусковая установка;
• М – пуск дизеля осуществляется электростартером;
• К – установлена ​​кабина повышенных габаритов.

Техническое обслуживание

Как и любая техника советского периода, трактор ЮМЗ 6 отличался надежностью и неприметным качеством топлива.В обязательное обслуживание входила регулировка сцепления и клапанов. В этом небольшом отступлении мы расскажем вам, как правильно выполнять эти операции.

Регулировка сцепления

Схема работы включает следующие действия:

1. При снятии люка сцепления демонтировать крышку. Он находится внизу блока.
   Отжатые рычаги отрегулированы. Рекомендуемое расстояние между диском ВОМ и кулачками должно быть 73,5 мм.
2. Выставлена ​​длина основной тяги.Зазор между опорной втулкой и рычагами не должен превышать 4 мм.
3. Болты с головкой на 24 затягиваем до упора, а затем ослабляем на 7 щелчков.
4. В процессе эксплуатации диски муфты сцепления стянуты между собой, что приводит к нарушению первоначальной регулировки. Стоит отметить, что регулировку сцепления можно проводить в полевых условиях.

Регулировка клапанов

Эта процедура начинается с прогрева двигателя.После того, как силовая установка достигнет рабочей температуры, дизель поедает и регулирует клапана. Для этого снимается верхняя крышка и устанавливается верхняя мертвая точка (НТП) за счет вращения коленчатого вала.

Для определения этого положения обычно используется специальный прибор. Как только верхняя точка будет найдена, коромысла первого цилиндра должны свободно двигаться. Затем необходимые зазоры и коленвал поворачивается на 180 градусов.

Клапаны регулируются на третьем цилиндре.Оборот фильтра показывает клапан на четвертом цилиндре. Прокручиваем вал и завершаем регулировку на втором цилиндре двигателя.

Достоинства и недостатки

Трактор Юмз 6 далек от совершенства. При имеющихся преимуществах, которые были показаны в статье, методика имеет ряд конструктивных недостатков.

По отзывам фермеров часто перебирают обороты на КПП, замечены течи масла. Установленный двигатель дает наименьшее количество оборотов, чем силовые агрегаты по технике аналогичного тягового класса.

Кроме того, при длительной работе на холостом ходу узлы двигателя быстро изнашиваются.

Универсальный колесный трактор Юмз-6, серийное производство которого с небольшими модернизациями продолжалось с 1966 по 2001 год на заводе Южмаш в украинском Днепропетровске. Благодаря удачной концепции и высокому качеству трактор стал незаменимым помощником труженикам поселка, строителям, коммунальным службам. Автомобиль выпускался в нескольких, существенно отличающихся друг от друга модификациях, что позволяло расширять области его эксплуатации.

История создания

Еще в годы Великой Отечественной войны в Днепропетровске началось строительство крупного автомобильного завода. Позже специализация предприятия была изменена, и он перешел на выпуск продукции оборонно-промышленного комплекса. Южный машиностроительный завод стал одним из ведущих предприятий ГХК СССР. Здесь производили ракетную технику, космические аппараты, двигатели, кроме продукции военного назначения, Южмаш выпускал гражданскую технику, тракторы.

Модель трактора ЮМЗ-6 заложена на концепт МТЗ-5 «Беларусь» производства Минского тракторного завода. Модернизированный и доработанный дизайн оказался очень удачным и востребованным. Достаточно отметить, что через два года после запуска серийного производства с конвейера «Южмаш» вышло 100 тысяч тракторов.

Не последнюю роль в успехе модели сыграло и заводское отношение завода к ВПК – здесь была жесткая военная приемка, благодаря которой качеству выпускаемой продукции уделялось первостепенное значение.

Проект

Трактор построен по классической «тракторной» концепции. Основа конструкции – полурамка, сваренная из пары чавков и поперечного бруса. На полураме к блоку трансмиссии крепится болтовое соединение. Силовой агрегат, редуктор и мост собраны на болтовых соединениях единым узлом, установленным на полурадио.

Максимально допустимая масса трактора ЮМЗ-6 с навесным оборудованием – 3,9 тонны, без навесного оборудования – 3.3 тонны. Трактор может эксплуатироваться с прицепом массой не более 6 тонн.

Кабина

Трактор получил достаточно удобную и эргономичную кабину с шумоизоляцией. Круглое остекление с рабочего места тракториста обеспечивает отличный обзор. Достаточная герметичность просторной кабины предотвращает попадание пыли в салон при работе на стройплощадках. Естественная вентиляция осуществляется через люк на крыше и открытое заднее стекло.

Рулевая колонка трактора регулируется по высоте и наклону.Рулевое колесо снабжено гидравлической жидкостью. В кабине самолета установлены осветительные приборы, отопитель, электровентилятор. Салон укомплектован аптечкой, сумкой с набором инструментов и термосом.

Кабина крепится к шасси с помощью резиновых амортизаторов, что снижает вибрацию и жесткость подвески.

Двигатель ЮМЗ-6

Тракторы производились в комплектации с двумя типами дизельных силовых установок Д65 и Д-241-71. На ранних модификациях трактора дизель Д-241-71 мощностью 45 л.с.Установлено 6 лошадиных сил при рабочем объеме 4,75 литра. Базой для трактора стал 5-литровый двигатель Д-65 мощностью 60 лошадиных сил. Этот 4-тактный 4-цилиндровый мотор с системой непосредственного впрыска топлива имел рядное вертикальное положение цилиндров. Двигатель запускается пусковым устройством или электростартером.

Энергоблок был оборудован системами воздушного охлаждения, смазки и подачи топлива.

Двигатель трактора агрегатируется с валом отбора мощности, что позволяет использовать различное навесное оборудование.Двигатели ЯМЗ-6, которыми оснащался трактор, славились надежностью, долговечностью и высоким ремонтом.

Автомобиль укомплектован топливным баком Емкость 90 л. Рабочая скорость трактора – 11 км / ч, максимальная скорость движения в транспортном режиме – 25 км / ч. В реверсивном режиме трактор развивает скорость 5,7 км / ч.

Трансмиссия

Трактор комплектовался 5-ступенчатой ​​механической коробкой передач для развития максимальной скорости 25 километров в час.В конструкции КПП, оснащенной забойным редуктором, предусмотрена возможность работы двигателя в статическом положении с включением муфты сцепления.

Коробка передач собрана в единое литье с механизмом заднего моста, что создавало проблемы при ремонте, особенно при отсутствии лифтов.

Подвеска, рулевое управление и тормозная система

Шасси трактора ЮМЗ-6 имеет конструкцию заднего моста, сцепления, коробки передач и жесткой подвески переднего моста.Передняя ось трактора проста и надежна. Крепится с помощью одной точки крепления к поперечному фасадному брусу.

Конструкция включает механизм управления зародышевым усилием и муфту сцепления.

Рулевой механизм с гидроусилителем приводится в движение гидроагрегатом без системы автоматического регулирования. На доработанных версиях трактора устанавливалась рулевая колонка регулируемая и по углу наклона.

Автомобиль имел высокий центр тяжести, из-за чего допустимый угол преодолеваемого крена был установлен всего 10 градусов, но машина значительно превысила этот показатель.

Трактор ЮМЗ-6 комплектуется автономными для каждого колеса барабанными тормозами. Подобная схема упрощает управление и позволяет маневрировать, сбавляя скорость разными колесами. Повышенная проходимость машины обеспечивается системой блокировки заднего дифференциала.

Модификации

Трактор выпускался более трех десятилетий, и за эти годы конструкторы предприятия регулярно совершенствовали автомобиль и расширяли его возможности. В связи с этим появилось несколько модификаций машины:

• ЮМЗ-6Л – основным отличием от базовой модели было наличие пускового двигателя для запуска машины;
• ЮМЗ-6АЛ – Модификация с обновленной тормозной системой, приборной панелью и решеткой радиатора;
• ЮМЗ-6К – модификация для строительных и промышленных предприятий.Узлы крепления сельскохозяйственного навесного оборудования заменены на системы крепления бульдозерного отвала и ковша для экскаватора. Кроме того, трактор оснастили кабиной увеличенных габаритов;
• ЮМЗ-6АК – автомобиль с регулируемой рулевой колонкой и новой кабиной с повышенным уровнем комфорта.

Навесное оборудование

Трактор изначально разрабатывался как универсальная машина, способная работать с прицепами, сельскохозяйственным и промышленным навесным оборудованием.

Навесное оборудование, адаптируемое к трактору, делится на три категории:

• сельхозтехника – сеялки, плуги, культиваторы, бороны;
• спецтехника – компрессоры, сварочные системы, подъемники, прочее;
• транспортная техника – прицепы, тележки, цистерны.

Навесное оборудование крепится к трактору с помощью следующих элементов:

• вал отбора мощности вала;
• фиксатор;
• Хреновый агрегат СА 1, оборудованный блоком управления, установленным в салоне.

Трактор оборудован системами, позволяющими подключать электрические, гидравлические и пневматические устройства. Возможность работы с навесным оборудованием и транспортным оборудованием значительно расширяет возможности машины и сферу ее использования.

Неисправности ЮМЗ-6

Несомненными достоинствами трактора были надежность, неприхотливость и значительный ресурс. При соблюдении условий эксплуатации и своевременном обслуживании Трактор может бесперебойно работать в течение многих лет без необходимости капитального ремонта.Таким образом, ресурс двигателя до капитального ремонта был установлен в размере 10 тысяч часов. Ресурс установленной производителем машины составлял 10 лет, однако сегодня, когда трактор давно снят с производства, на сельскохозяйственных и промышленных предприятиях много машин, многократно превышающих установленный ресурс.

Сцепление входит в число проблемных узлов, часто отказывающихся из-за ускоренного износа фрикционных накладок в результате повышенных нагрузок на ЮМЗ-6.

Еще одна часто возникающая неисправность – это износ и завышение мощности топливной системы, что приводит к сбоям впрыска топлива.

Не отличается надежностью и гидроусилителем. Проблемы здесь возникают из-за поломок насосной системы и разрушения гидрораспределителя.

Во избежание появления серьезных поломок, требующих дорогостоящего ремонта, рекомендуется своевременно и качественно производить регулировку клапанов и сцепления, проводить замену вышедших из строя и сгоревших форсунок топливной системы.

Запасные части и ремкомплекты представлены на рынке в достаточном количестве.Стоимость запчастей небольшая, что позволяет без проблем и значительных затрат выполнить ремонт любой сложности.

Цена тракторов

По понятным причинам новых тракторов данной модели сегодня на рынке нет. Но предложений технически исправных машин использовано хоть отбавляй. Их стоимость зависит от года выпуска, технического состояния, комплектации, наличия навесного оборудования. Цены в ассортименте колеблются от 80 до 400 тысяч рублей. Машины, прошедшие капитальный ремонт и в технически безупречном состоянии продаются за 500-600 тысяч рублей.

Колесный трактор Юмз-6 прожил славную трудовую жизнь, став одним из символов своей непростой эпохи. Созданный в далеких 60-х годах, когда страна освоила девственность и построила новые города, она стала образцом надежности, неприхотливости и высокого качества. Простота конструкции, универсальность, высокие эксплуатационные параметры, отличные моторные испытания и другие характеристики обеспечили популярность и востребованность трактору-долгожителю. Не случайно сегодня он продолжает работать в полях и на стройках, а его техническая концепция заложена в конструкции новых моделей, выпускаемых рядом отечественных предприятий.

Видео

Трактор Юмз и его технические характеристики

Универсальные колесные тягачи ЮМЗ выпускает гигант отечественного машиностроения, в прошлом оборонка, Южный машиностроительный завод. Именно военный профиль завода стал основой легендарной надежности этих тракторов.

Дело в том, что тогда оборонным предприятиям запрещалось иметь гражданских поставщиков, а выпускать продукцию на общий рынок обязывали.Поэтому пришлось производить тракторы, собранные по строгости военной приемки.

Самая архаичная и в то же время надежная версия УМЗ

Основные области применения технологий – сельское хозяйство, строительство и промышленность. Кроме того, тракторы широко используются в работе различных коммунальных служб муниципальных образований. Первый трактор марки ЮМЗ-6 создан на базе тракторов Минского завода, выпускавшихся с 1970 по 2001 год.в нескольких модификациях с небольшими изменениями.

Назначение и оборудование

Трактор ЮМЗ предназначен для работы с навесной, полунавесной и прицепной спецтехникой для работы в сельском хозяйстве, для привода отдельных элементов стационарных машин и для выполнения транспортных задач. На протяжении многих лет техника Южмаш под маркой УММ является самой простой и надежной из всех тракторов этого класса, выпускаемых в СНГ. На сегодняшний день завод выпускает две модели тракторов под марками ЯМЗ-6АКЛ и МТЗ-6АКМ, которые отличаются друг от друга пусковым устройством и транспортным вариантом с наличием компрессора.

ЮМЗ первой серии

Кроме того, на базе тракторов Южного машиностроительного завода выпускается очень популярный экскаватор ЮМЗ, который используется для обработки грунтов 1-4 категорий, погрузки и разгрузки различных материалов. Экскаваторы оборудованы самосвальным устройством, ковшом обратной лопаты, который в силу функциональных особенностей может использоваться как прямолинейный. Экскаваторы на базе МТЗ могут комплектоваться гидромолотом, профильным, узкими и специальными ковшами, грейфером и зубом рыхлителя.

С учетом дополнительных приспособлений возможно использование экскаватора для рытья траншей, котлованов с отвалом или погрузки транспортом. Кроме того, экскаватор может выполнять планировочные работы, очистные работы, разработку мелких забоев и может использоваться для производства монтажных работ в качестве вилочного погрузчика.

Характеристики ЮМЗ-6

В исходном исполнении трактор ЮМЗ-6 оснащался дизельным четырехтактным бескомпрессорным силовым агрегатом мощностью 65 лошадиных сил.На трактор могут быть установлены два варианта двигателей, один из них с маркой Д65-Н оснащался пусковым двигателем, а двигатель Д65-М – электростартером СТ212П1.

Скорость движения, которая максимально развивает трактор, составляет 24,5 км / час. Масса трактора со структурной кабиной достигает 3200 кг, колея трактора регулируется в пределах 1400-1800 мм, а удельный расход топлива составляет 185 литров. Кроме того, максимальный преодолеваемый уклон МТЗ составляет не более 10 °.

Надежности этой модели 30-летней давности позавидуют многие современники

В ТУ ЮМЗ-6 на ходовую часть включена конструкция переднего моста, реализованная в виде жесткой портальной подвески, использование двусторонней муфты, а также управление коробкой передач и редуктором одним рычагом. как рулевая колонка, регулируемая по высоте и углу установки. Кроме того, гидравлическая навесная система реализована отдельно в агрегатном виде без устройств автоматики, а регулировка колеи задних колес производится в плавном режиме.

Основные модификации

В период с 1970 по 2001 год было произведено несколько модификаций тракторов. Так, в период с 1970 по 1977 год выпускался трактор с обозначением МТЗ-6Л, который отличался от базовой модификации несколько измененной конструкцией кабины и устройством запуска двигателя, реализованным с помощью вспомогательного двигателя. К тому же одновременно выпускалась модель МТЗ-6м, у которой двигатель запускался электростартером.

С 1985 по 1990 год выпускались модели под обозначением ЮМЗ-6кл, с 1991 по 2001 год – ЯМЗ-6АКЛ / АКМ.В модели постсоветского периода были добавлены устройства автоматического гидроуправления разработки Южного машиностроительного завода, а буквой «к» обозначена модернизированная кабина увеличенных размеров.

Запасные части ЮМЗ-6 не являются дефицитом ни для одного региона России и СНГ и производятся различными машиностроительными предприятиями в качестве дополнительной продукции, благодаря чему тракторы и экскаваторы, реализованные на их основе, доступны не только в России. эксплуатации, но и в обслуживании.

Основными нововведениями последних лет стали возможность укомплектовать трактор предпусковым подогревателем, кожухом отопителя, балластными грузами, сменными вкладышами, выносными гидроцилиндрами и другими полезными приспособлениями, расширяющими возможности патриарха тракторостроения.

ЮМЗ – сокращенно Южный машиностроительный завод. Именно здесь трактор начинал с 1970 по 2001 год. Завод выпустил серию модифицированных тракторов, которые мало чем отличались друг от друга.

Техника чаще всего используется для работ общего назначения. Работы могут быть как сельского, так и городского типа. ЮМЗ-6 – трактор, который можно использовать при ремонте дорог, при посеве или уборке урожая, для рытья котлованов под фундамент и т. Д.

Этот трактор можно приспособить к любому виду работ, благодаря сменным агрегатам, что фактически увеличивает спрос на него. Агрегатные установки бывают разных типов: прицепные, навесные и полунавесные. Соответственно трактор ЮМЗ-6 может выполнять функции экскаватора, погрузчика и экскаватора.

Мало кто знает, что трактор ЮМЗ-6 сделан на базе известного трактора МТЗ-5. МТЗ-5 также производился на Южном машиностроительном заводе в 1958 году. Сравнение ЮМЗ-6 в плане конструкции между МТЗ-5 и МТЗ-50 ближе к МТЗ-5.

Технические характеристики трактора ЮМЗ-6

Трактор сохранил классическую полурамную конструкцию, что, собственно, и естественно для первой модели. Внутренняя опорная часть ЮМЗ-6 включает картер трансмиссии, картер сцепления.В самом низу двигатель, передний мост. Моторное оборудование ЮМЗ-6 комплектуется бортиками, верхней и проходной облицовкой, соответственно радиатором. Облицовка легко снимается (быстросъемная).

Колеса по стандарту имеют защиту с помощью «Крылышек». Есть дополнительная нагрузка. Передняя балка нагружена для увеличения веса сцепки. Шины трактора низкого давления ЯМЗ-6 с водовоздушными клапанами, для заправки жидкости.

На задней оси находится топливный бак, который защищен «защитным листом».Защитный брезент удерживает сиденье оператора (в кабине одно сиденье, удобное, мягкое, на ЯМЗ-6КЛ и ЮМЗ-6КМ по сравнению с ЮКЗ-6, с ремнем безопасности).

Масса станка: 3400, 3700, 3900 кг.

Двигатель ЮМЗ-6 : без турбонаддува, четырехтактный дизель:

• Д-65 мощностью 60 л.с., рабочий объем 4,94 л;
• Д242-71 мощностью 45,6 л.с., рабочий объем 4,75 л.

Номинальный крутящий момент: 1800 об / мин. Коробка пятиступенчатая, редукторная (удвоитель числа передач).

Габаритные размеры трактора:

• длина: 4165 мм;
• ширина: 1884 мм;
• высота по кабине: 2485 мм;
• , продольная база: 2450 мм.

ЮМЗ-6 – первая модель трактора, но на данный момент есть и другие: ЮМЗ-6Л (Пусковой двигатель), ЮМЗ-6АЛ, ЮМЗ-6К, ЮМЗ-6АК и трактор ЮМЗ 6КЛ.

Особенности модификации ЮМЗ-6

ЮМЗ-6АЛ . Универсальная сельхозтехника, колесная форма 4К2. Рулевая колонка тракторов этой серии регулируемая, приборная панель немного отличается от предыдущей версии, капот прямоугольный. ЮМЗ-6АК выпущен в 1978 году. Кабина этого трактора немного больше, чем у его «собратьев», это кабина с улучшенным обзором.Улучшенная гидравлическая система. У трактора ЮМЗ-6К отсутствует навесная система, к тому же отсутствует возможность навешивания рабочего оборудования.

ЮМЗ-6 – универсальный колесный трактор, предназначенный для промышленности и сельского хозяйства. Эта техника выпускалась в 1966-2001 годах Южным машиностроительным заводом в различных модификациях, заметно отличающихся друг от друга. Первый экземпляр ЮМЗ-6 сошел с конвейера в 1966 году.

Трактор МТЗ-5, который Южный машиностроительный завод выпускал с 1958 года, послужил основой для создания этой модели.ЮМЗ-6 был на него больше похож, чем МТЗ-50.

Модель, запущенная в производство в 1966 году, стала настоящей легендой СССР. Тогда страна пережила тяжелые годы и почувствовала острую потребность в освоении целинных земель. Южный машиностроительный завод был основан в 1944 году как производственный центр космических и военных разработок. Естественно, качество непрофильной продукции (тракторы) было очень высоким.

Всего за 2 года с конвейера завода сошло 100 тысяч ЮМЗ-6.Высокие технические характеристики и производительность сделали модель очень популярной. Еще одним преимуществом ЮМЗ-6 была простота конструкции.

Основными сферами применения трактора были промышленность, сельское хозяйство и строительство. Однако эту модель использовали и коммунальные предприятия.

Модификации

Семейство ЮМЗ-6 представлено 4-мя модификациями:

1. ЮМЗ-6Л относился к тракторам дебютной серии. Большинство его элементов повторяли конструкцию МТЗ-5.На этих моделях устанавливались капоты с закругленной решеткой радиатора. Внешне ЯМЗ-6Л был очень похож на первый МТЗ-50.
2. ЮМЗ-6АЛ отличался новой регулируемой по углу и высоте рулевой колонкой, прямоугольным капотом, доработанными тормозными механизмами и измененной приборной панелью, расположенной в салоне.
3. ЮМЗ-6К – промышленный вариант ЮМЗ-6, получивший точки крепления для бульдозерной и экскаваторной техники. Эта модификация не имела задней навесной системы. Позже УМЗ-6К переоборудовали в сельскохозяйственную версию.
4. ЮМЗ-6АК выпускался с 1978 года. Модификация отличалась кабиной повышенной обзорности (аналогичная кабина имела МТЗ-80) и улучшенной гидросистемой с регулятором положения и мощности.

Обратите внимание, что буквы «M» и «L» в семействе обозначали версии, двигатель которых запускался электростартером и стартером соответственно.

Технические характеристики и расход топлива ЮМЗ 6

• ЮМЗ-6 относится к 1,4-тяговому классу и оснащается двигателями «Д-65» (60 «лошадей») и «Д-242-71» (45.6 «коней»). С этими моторами удельный расход топлива техником составляет 245 г / кВт в час.
• ЮМЗ-6 развивает скорость 24,5 км / ч при массе 3,2 тонны. Максимальный уклон, преодолеваемый этой техникой, не может превышать 10 градусов.
• Габаритные размеры трактора: высота – 2750 мм, ширина – 1884 мм, длина – 4140 мм. Колесная база модели – 2450 мм, дорожный просвет – 645 мм (задние колеса) и 450 мм (передние колеса), радиус поворота – 5000 мм.

Схема двигателя в разрезе

ЮМЗ-6 оснащался четырехтактными дизельными двигателями без турбонаддува двух типов: «Д-65» и «Д-242-71».Последний был установлен в более ранних версиях. 4,94-литровый «Д-65» имел мощность 60 л.с., 4,75-литровый «Д242-71» – 45,6 л.с. Пуск двигателя на ЮМЗ-6К производился пусковым двигателем или электростартером СТ212П1. В систему силового агрегата трактора помимо самого двигателя входили пневмосистема, система смазки и питания.

Устройство

Основная часть каркаса модели представляла собой два канала, жестко связанных стержнем, или раму с закрепленным на ней двигателем, задней осью, сцеплением и коробкой передач.Передний отсек корпуса раздаточной коробки включал редуктор, задний – орган управления тормозной системой, ВОМ и дифференциалом.

Шасси ЮМЗ-6 состояло из жесткой подвески переднего моста. Он отличался простым механизмом управления усилием трансмиссии и использованием проточной муфты. Рулевая колонка в более поздних версиях трактора регулировалась по нескольким параметрам. Из-за высокого расположения центра тяжести модель могла покрывать только угол в 10 градусов.Однако на практике ЯМЗ-6 уверенно себя чувствовал и на существенных отклонениях.

Рулевое управление модели имеет гидроусилитель. Гидравлическая система трактора представлена ​​в виде агрегата, не имеющего устройств автоматики. На ЮМЗ-6 монтируются колеса с шинами низкого давления. Ход гусеницы на трактор автоматически регулируется в пределах 1400-1800 мм.

Фото

Характеристики трактора ЮМЗ

В спецификации ходовой части ЮМЗ-6 предусмотрена конструкция передней оси в виде жесткой портальной подвески, использование двухходовой муфты, управление коробкой передач и редуктором осуществляется одним рычагом. , а также рулевая колонка, регулируемая по высоте и углу установки. Кроме того, гидравлическая навесная система реализована отдельно в агрегатном виде без устройств автоматики, а регулировка колеи задних колес производится в плавном режиме.

Модификации трактора ЮМЗ

Устройство двигателя. СХЕМА

ЮМЗ-6 оснащался четырехтактными дизельными двигателями без турбонаддува двух типов: «Д-65» и «Д-242-71». Последний был установлен в более ранних версиях. 4,94-литровый «Д-65» имел мощность 60 л.с., 4,75-литровый «Д242-71» – 45,6 л.с.Пуск двигателя в ЮМЗ-6К производился с помощью пускового двигателя (пускача) или электростартера СТ212Р1. В систему силового агрегата трактора помимо самого двигателя входили пневмосистема, система смазки и питания.

Сцепное устройство. СХЕМА

B) потяните за конец шнура самостоятельно, пусковой двигатель должен заработать.Если двигатель не запускается, запустите снова. Если двигатель не запускается рывками, очистите картер от топливного конденсата, закрутив сливную пробку картера, отсоедините привод и свечу зажигания и, проворачивая коленчатый вал за маховиком, продуйте картерную камеру. После продувки затяните свечу, прикрепите провод к свече зажигания и перезапустите двигатель.

После запуска прогрейте пусковой двигатель сначала на малых оборотах, а затем поверните двигатель на ограниченные регулятором обороты.

Убедитесь, что сцепление правильно включено и выключено (рычаг должен находиться в одном из крайних положений), иначе сцепление проскальзывает, а ролик сцепления и шарик центрирующего штифта от трения нагреваются и могут привариваться друг к другу. Другие. Если дизель не запускается и шестерня стартера отсоединилась от кольца маховика, убедитесь, что коленчатый вал не вращается, и только после этого вставьте шестерню стартера в зацепление с кольцом маховика.

3. Как только коленчатый вал дизельного двигателя начнет вращаться, поверните подачу топлива в цилиндры.После запуска дизеля привод маховика автоматически отключается. Прокрутка дизеля пусковым двигателем более 15 минут не допускается. 4. Сразу после пуска дизеля остановите пусковой двигатель, для чего: а) выключите магнето, нажав на кнопку; б) закрыть кран топливного бака пускового двигателя рукояткой. 5. Дайте дизельному двигателю поработать на низких и средних оборотах в течение 2-3 минут, затем установите его на нормальную скорость, переместив рычаг управления подачей топлива вперед до упора.Это все, что нужно знать о том, как запустить трактор с катера. Мы рекомендуем вам выполнять эти операции с особой осторожностью во время первых запусков.

Трактор ЮМЗ – фото

ТРАКТОР ЯМЗ-6 б / у

Для завода «Южмаш» 1966 год ознаменовался началом серийного производства универсального колесного трактора с тягой на крюко-крюковой 1.4 т / с, разработан на базе минского прототипа. Судьба машины, во многом модернизированной, известной на тракторном рынке под маркой ЮМЗ-6, сложилась чрезвычайно удачно.

Только за следующие два года с конвейеров завода сошло более 100 000 станков, получивших полное признание во всех сферах народного хозяйства. Различные варианты этой модели имеют существенные конструктивные и эксплуатационные отличия, однако качество ассортимента осталось неизменным.

Все популярные модели станка по основным характеристикам на сегодняшний день соответствуют действующим стандартам.

Ориентироваться в разнообразии ассортимента поможет буквенный указатель.

• ЮМЗ-6Л входит в первую дебютную серию. Характерной особенностью является внешнее сходство с первыми тракторами МТЗ-50.
• Модель с индексом AL отличается легко читаемой приборной панелью, регулируемой по нескольким параметрам рулевой колонкой, прямоугольной накладкой капота, более совершенными и надежными тормозными устройствами.
• ЮМЗ-6К – вариант предназначен для навески бульдозерного отвала и малогабаритного экскаватора с гидравлическим управлением. Эта модификация отличается отсутствием заднего шарнира.

  После соответствующей настройки навесной экскаватор можно использовать для рытья траншей и котлованов, в другом варианте – для погрузки сыпучих материалов.

• Версия с индексом АК отличается новой кабиной с улучшенным обзором и наличием в гидросистеме силового и позиционного регулятора.
• Индексы M и L присваиваются машинам с электростартерным пуском или оборудованным карбюраторными пусковыми двигателями ПД-10.

Трактор ЯМЗ-6 в различных модификациях всесторонне зарекомендовал себя в сельском хозяйстве и животноводстве, на городских коммунальных предприятиях малых и крупных строительных организаций.

Технические характеристики

Масса базовой модели трактора 3400 кг. Благодаря идеальной компоновке габариты базовой модели находятся в пределах 4.06 х 1,85 х 2,75 м. Ходовая часть характеризуется длиной колесной базы 2,45 м, дорожный просвет задней и передней оси составляет 650 и 450 мм соответственно, минимальный для тракторов этого класса с радиусом поворота 5 метров.

Жесткая рама служит основой для крепления силовой установки, ходовой части, кабины, топливного бака, бортовой гидравлики и других вспомогательных агрегатов и механизмов. Колея регулируется от 140 до 180 см. Благодаря широкопрофильным шинам удельное давление на грунт не превышает стандартных допусков.

Двигатель

Силовой агрегат представлен в двух вариантах исполнения.

• ЮМЗ-6 первой серии оснащался рядными четырехцилиндровыми дизельными двигателями марки Д-65 литровым объемом около 5 литров и мощностью 60 л.с. Более экономичный двигатель Д242-71 отличается меньшим рабочим объемом и соответственно менее 46 л.с. при силовых характеристиках.
• Конструктивные особенности обоих двигателей – отсутствие турбонаддува, коробки отбора мощности для включения шестеренчатого насоса гидросистемы, наличие одноступенчатого декомпрессора.Средний расход топлива составляет около 245 г / кВт в час.

Оба силовых агрегата обеспечивают оптимальные тяговые характеристики для своей категории в сочетании с выбором мощности для активации достаточного количества навесных и прицепных устройств с электроприводом.

Трансмиссия

Крутящий момент от силового агрегата передается на девятиступенчатую трансмиссию, оснащенную замедляющей передачей, и трансмиссию через постоянно замкнутую дисковую муфту сцепления.

• Управление тормозными устройствами, валом отбора мощности и блокировкой планетарного механизма заднего моста включается с места водителя.
• Рулевое управление с усилителем рулевого управления, колонка последней серии может регулироваться по наклону и высоте.
Кабина
• по комфорту, тепло- и звукоизоляции позволяет эксплуатировать трактор в самых сложных климатических условиях.
• Диапазон рабочих и транспортных скоростей может варьироваться в широком диапазоне от 2,3 до 24,5 км / ч.

График техобслуживания включает в свой перечень проверку работоспособности всех систем, проверку зазоров в клапанах газораспределительной системы двигателя, затяжку резьбовых соединений.При необходимости отрегулируйте сцепление, промойте масляную систему двигателя центрифуги и замените топливные фильтры.

Видео: вспашка на ЯМЗ-6

Преимущества и недостатки

Трактор создавался на базе достаточно совершенной для своего времени машины, поэтому количество конструктивных и производственных недостатков для разработчиков новой модификации было сведено к минимуму.

• высокое качество и долговечность всех узлов и агрегатов;
• простая, доступная для самостоятельного ремонта конструкция;
• более 70% взаимозаменяемости запчастей и расходных материалов;
• неприхотливость к топливу и смазочным маслам.

Конструкторы позаботились об улучшении условий работы машиниста, поэтому кабина трактора по комфорту, эргономике и дизайну практически на тот момент не уступала зарубежным аналогам.

В список недостатков входит высоко расположенный центр тяжести, исключающий возможность работы трактора на склонах более 10 °. Частично проблема решается увеличением колеи до максимального значения 1800 мм.

Во второй половине назначенного ресурса наблюдается плохая фиксация повышенных скоростей КПП, что особенно заметно при движении трактора с прицепом по неровной дороге.

Есть ряд замечаний по жесткости подвески ходовой части, ограничению времени работы силового агрегата на малых и холостых оборотах.

Цена нового и б / у ЮМЗ-6

Последняя машина этой модели сошла с конвейера завода в 2001 году, поэтому купить машину с нулевой наработкой практически невозможно. Более реальный вариант – покупка трактора ЯМЗ-6 с рук.

Владельцы такой техники неохотно расстаются со своими механическими помощниками, поэтому диапазон цен на исправные машины с достаточно большим остатком назначенного ресурса стабильно поддерживается на уровне 3 и более тысяч у.
