Технические характеристики Volvo EC460BLC. Гидравлический экскаватор.

Эксплуатация

Рабочий вес	44500 кг
Объем топлива	685 л.
Объем жидкости системы охлаждения	65.4 л.
Объем жидкости гидравлической системы	525 л.
Объем масла двигателя	39 л.
Объем жидкости привода механизма вылета стрелы	6 л.
Рабочее напряжение	24 В
Сила тока генератора	55 амперы
Давление перепускного клапана гидравлической системы	34300 кПа
Пропускная способность гидравлического насоса	690 л/мин

Ходовая часть

Количество башмаков на одной стороне	52
Размер башмака	600 мм
Количество поддерживающих роликов с каждой стороны	2
Количество подшипников качения с каждой стороны	9
Удельное давление на грунт	77. 5 кПа
Максимальная скорость перемещения	4.8 км/ч
Ширина колеи	2740 мм

Характеристики стрел/секций 5

Максимальная высота погрузки	7870 мм
Макс. глубина копания вертикальной стенки	7730 мм
Транспортировочная высота блока	4650 мм
Транспортировочная длина блока	11940 мм
Максимальная глубина копания	9150 мм
Максимальный вылет вдоль уровня земли	13020 мм
Максимальная высота среза	11090 мм

Характеристики стрел/секций 4

Транспортировочная высота блока	3690 мм
Транспортировочная длина блока	12070 мм
Максимальная глубина копания	8250 мм
Максимальный вылет вдоль уровня земли	12290 мм
Максимальная высота среза	11150 мм
Максимальная высота погрузки	7840 мм
Макс. глубина копания вертикальной стенки	7300 мм

Характеристики стрел/секций 3

Транспортировочная высота блока	3650 мм
Транспортировочная длина блока	12070 мм
Максимальная глубина копания	7700 мм
Максимальный вылет вдоль уровня земли	11780 мм
Максимальная высота среза	10970 мм
Максимальная высота погрузки	7650 мм
Максимальная глубина копания вертикальной стенки	6840 мм

Характеристики стрел/секций 2

Транспортировочная высота блока	3630 мм
Транспортировочная длина блока	12060 мм
Максимальная глубина копания	6900 мм
Максимальный вылет вдоль уровня земли	11070 мм
Максимальная высота среза	10820 мм
Максимальная высота погрузки	7440 мм
Максимальная глубина копания вертикальной стенки	6150 мм

Характеристики стрел/секций 1

Транспортировочная длина блока	11560 мм
Максимальная глубина копания	6400 мм
Максимальный вылет вдоль уровня земли	10660 мм
Максимальная высота среза	10580 мм
Максимальная высота погрузки	6980 мм
Максимальная глубина копания вертикальной стенки	5800 мм
Транспортировочная высота блока	3770 мм

Размеры

Ширина до наружной стороны гусеничной ленты	3340 мм
Высота до верхней части кабины	3250 мм
Клиренс	550 мм
Клиренс противовеса	1275 мм
Радиус поворота задней части платформы	3730 мм
Длина гусеничной ленты на уровне земли	4370 мм

Механизм поворота

Скорость поворота

8. 5 об/мин.

Ковш

Исходный объем ковша	2.1 м3
Минимальный объем ковша	1.7 м3
Максимальный объем ковша	3.8 м3

Двигатель

Производитель	Volvo
Модель	D12C
Полная мощность	178.2 кВт
Эффективная мощность	170 кВт
Мощность измеренная при	1900 об/мин.
Объем двигателя	12.4 л.
Крутящий момент измерен при	1400 об/мин.
Максимальный крутящий момент	1549 Нм
Количество цилиндров	6
Аспирация	турбонаддув

Ходовая часть

6. Ширина колеи	2740 мм
14. Размер башмака	600 мм

Характеристики стрел/секций 1

13. Максимальная глубина копания	9150 мм
1. Транспортировочная длина блока	11560 мм
3. Транспортировочная высота блока	3770 мм
9. Максимальная высота среза	10580 мм
10. Максимальная высота погрузки	6980 мм
11. Максимальный вылет вдоль уровня земли	10660 мм
12. Максимальная глубина копания вертикальной стенки	5800 мм
13. Максимальная глубина копания	6400 мм
1. Транспортировочная длина блока	12060 мм
3. Транспортировочная высота блока	3630 мм
9. Максимальная высота среза	10820 мм
10. Максимальная высота погрузки	7440 мм
11. Максимальный вылет вдоль уровня земли	11070 мм
12. Максимальная глубина копания вертикальной стенки	6150 мм
13. Максимальная глубина копания	6900 мм
1. Транспортировочная длина блока	12070 мм
3. Транспортировочная высота блока	3650 мм
9. Максимальная высота среза	10970 мм
10. Максимальная высота погрузки	7650 мм
11. Максимальный вылет вдоль уровня земли	11780 мм
12. Максимальная глубина копания вертикальной стенки	6840 мм
13. Максимальная глубина копания	7700 мм
1. Транспортировочная длина блока	12070 мм
3. Транспортировочная высота блока	3690 мм
9. Максимальная высота среза	11150 мм
10. Максимальная высота погрузки	7840 мм
11. Максимальный вылет вдоль уровня земли	12290 мм
13. Максимальная глубина копания	8250 мм
1. Транспортировочная длина блока	11940 мм
3. Транспортировочная высота блока	4650 мм
9. Максимальная высота среза	11090 мм
10. Максимальная высота погрузки	7870 мм
11. Максимальный вылет вдоль уровня земли	13020 мм

Размеры

2. Ширина до наружной стороны гусеничной ленты	3340 мм
4. Длина гусеничной ленты на уровне земли	4370 мм
5. Клиренс	550 мм
7. Высота до верхней части кабины	3250 мм
8. Радиус поворота задней части платформы	3730 мм
15. Клиренс противовеса	1275 мм
15. Клиренс противовеса	1275 мм

Экскаватор Volvo 460 (EC460BLC): технические характеристики, цены

Компания Volvo выпустила первую модель в начале XX века. С тех пор основными принципами всех производимых моделей стали: безопасность природы и человека, и качество продукции. Благодаря им, бренд заслужил признание не только в Швеции, но и по всему миру. Что касается экскаваторов, то спрос на модели Volvo гораздо выше, чем на модели других производителей. Производитель не останавливается на достигнутых результатах, поэтому продолжает развивать все основные элементы выпускаемых моделей.

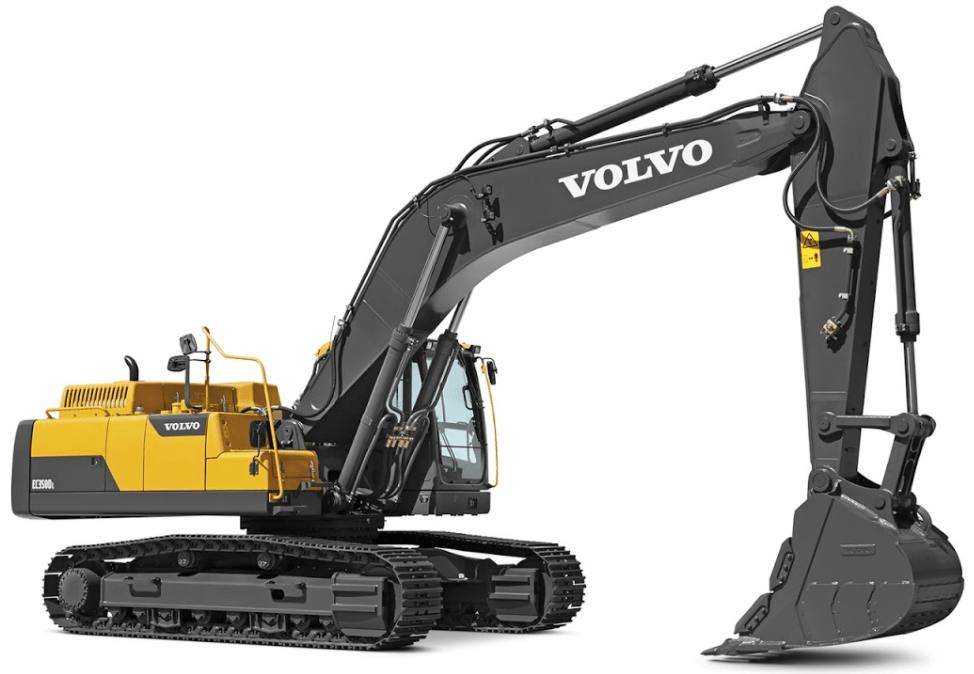

Экскаватор Volvo ЕС 460 ВLС

Одной из ведущих моделей Volvo является экскаватор Volvo ЕС 460 ВLС. Применение его способствует качественному выполнению работ с повышенной сложностью или работ в тяжелых условиях. Данная модель без труда справится с выемкой земли при устройстве искусственных водохранилищ, перевозкой скалистых пород, дорожными работами в значительных объемах. Широко применяется Экскаватор Volvo 460 при производстве строительных работ и в каменоломнях.

Навигация

• Особенности и преимущества
• Технические характеристики
• Расход топлива
• Двигатель
• Характеристики мотора Volvo D12CEAE2
• Устройство
• Кабина оператора
• Цена нового и б/у Volvo EC460BLC
• Аналоги

Кроме того, показатель эффективности экскаватора EC460BLC находится на высоком уровне при работе в любых условиях: он без труда погружает ковш в грунт и вынимает материал не зависимо от глубины котлована. К тому же, экскаватор обладает высокой топливной эффективностью (мировое первенство по этому показателю). Эту модель можно использовать ежедневно, т.к. производитель позаботился об удобстве рукояти, надежности стрелы и высокой мощности шведского мотора.

Экскаватор Вольво 460

Вернуться к навигации

Особенности и преимущества

Для того чтобы убедиться технических преимуществах машины, нужно открыть эксплуатационные люки. За ними скрыты усилители и рамы, обладающие значительной толщиной. Именно благодаря этим качествам экскаваторы Вольво получили всемирное признание и популярность.

Надежность модели гарантирована, т.к.:

• надстройка усилена в районе углов двойными сварными швами;
• стрела и рукоять усилены относительно других моделей;
• усиленный каркас ходовой части благоприятно сказывается на надежности во время регулярной эксплуатации;
• звенья гусениц соединены более надежно, не нуждаются в смазке, а срок эксплуатации их увеличен.

Увеличение времени работы техники без необходимости ремонта достигнуто благодаря:

• простоте управления;
• удобству и доступности для обслуживания рабочих узлов машины;
• легкости в обслуживании.

Эта модель предназначена для работы любой сложности в любых условиях. Кроме того, он приносит значительную прибыль.

Вернуться к навигации

Видео

Volvo EC460BLC эффективно «вгрызается» в грунт и довольно легко производит выемку материала. Безотказную работу при каждодневном использовании гарантируют надежные рукоять и стрела, а опять же мощный мотор шведского производства. Кроме того, модель отличает значительная топливная эффективность. По данному показателю «Вольво 460» является лучшим в своем классе, что обеспечивает собственнику техники дополнительную прибыль.

О качестве Volvo EC460BLC ходят легенды. В данной модели его можно прочувствовать сразу. Для этого достаточно открыть эксплуатационные лючки и посмотреть на толщину усилителей и рамы. Для большинства операторов шведский экскаватор является эталоном качества и безопасности.

Показатели надежности в «Вольво 460» обеспечиваются за счет:

• усиленной надстройки с двойным сварным швом в районе углов;
• усиленной рамы ходовой тележки, повышающей надежность при постоянной эксплуатации;
• улучшенных соединений звеньев гусениц, которые отличаются увеличенным сроком службы и не требуют смазки;
• усиленной стрелы и рукояти.

Время безотказной работы техники увеличено посредством:

• простоты управления;
• удобного доступа к главным элементам и централизованным точкам смазки;
• простоты обслуживания и легкого доступа к точкам обслуживания.

Volvo EC460BLC – незаменимый помощник, с помощью которого можно выполнять работы любой сложности. Экскаватор готов работать в любых условиях и приносить прибыль бизнесу.

Технические характеристики

Модель характеризуется следующими основными габаритами:

Основные характеристики
Длина	11,56 м
Ширина	3,34 м
Высота	3,25 м
Горизонтальный вылет стрелы	10,58 м
Ширина гусеницы	0,7 м
Эксплуатационная масса	45,1 т

Эксплуатационные параметры
Скорость передвижения	2,9-4,6 км/ч
Сила черпания	246,1 кН
Грузоподъемность	13,6 т
Глубина копания	6,57 м
Максимальная глубина копания	7,7 м
Предельный радиус копания	12,1 м
Объем ковша	2,9 м3
Максимальное тяговое усилие	324 кН

Вернуться к навигации

Технические характеристики и параметры эксплуатации

Показатели параметра	Единица измерения	Описание и величина
Полное обозначение	экскаватор гидравлический гусеничный Volvo EC460B Prime
Масса подготовленного к эксплуатации экскаватора	т	44,2-47,9
Энергоустановка
Обозначение модели двигателя	D12D
Использует горючее	дизельное
Количество, расположение цилиндров в блоке	шестицилиндровый с рядным расположением
Литраж цилиндра в группе	л	12,1
Мощностной параметр при 1800 вращений коленвала за минуту	кВт (л. с.)	250 (320)
Темп движения параметры гидромотора первый второй	км/час	2,9 4,7
Размеры по габаритам
Д х Ш х В (по стреле)	м	12,15 х 3,34 х 3,69
Просвет от противовеса до дороги	-/-	1,385
Длина опорная	-/-	4370
Колея по гусеницам	м	2,75
Угол преодолеваемого склона	град.	35°
Заправка по объему
Горючее	дц3	685
Охлаждающая жидкость	-/-	60
Рабочая жидкость в гидравлической системе	-/-	525
Бак гидросистемы	-/-	270
Эксплуатационные параметры
Ковшовые устройства	м3	1,8 – 3,73
Глубина выемки грунта	м	9,15
Высота разгрузки	-/-	7,89
Усилие, развиваемое при отрыве ковша	кН	276,1
Усилие на рукояти при резании	кН	169,5
Поворот платформы (радиус по задней части)	м	3,80
Темп вращения надстройки	об/мин	8,5
Высота разработки грунта	м	11,2
Допустимый радиус выемки	-/-	13,2

Двигатель

Силовые установки разрабатываются непосредственно для каждой модели индивидуально. Они отличаются объемом, но все работают на дизельном топливе.

Рабочие узлы экскаватора Volvo 460

Для экскаватора Volvo 460 применяется низкоэмиссионный шестицилиндровый мотор D12CEAE2, который характеризуется экономичным потреблением и расходом горючего. Он оснащен следующими элементами:

• доохладителем воздуха;
• турбонаддувом;
• электронными системами управления;
• форсунками высокого давления;
• прямым впрыском.

Выхлоп такой модели соответствует нормам EU Step 2 и EPA Tier 2.

Двигатель оснащен электроникой, позволяющей контролировать режим работы с помощью рычага, и встроенной системой контроля Contronics. Расход топлива автоматически уменьшается при отпускании рычагов и педалей, т.к. машина работает на холостых оборотах.

Аксиально-поршневые насосы совместно с гидравликой ASWM позволяют рабочему оборудованию быть независимым и выполнять движения одновременно.

Некоторые модели агрегата могут включать фильтр, осуществляющий предварительную очистку (с масляной ванной), подогреватель блока цилиндра и автономный дизельный подогреватель охлаждающей жидкости.

Вернуться к навигации

Обслуживание техники, ТО

Благодаря увеличенному межсервисному сроку увеличивается непосредственное время, проводимое агрегата в на строительной площадке. Это уменьшает затраты времени и денег, увеличивает эффективность от работы гусеничного экскаватора Volvo EC 460B. Силовой агрегат и гидравлическая система отлично сбалансированы, чем достигнута максимальная экономия ДТ.

Экскаватор Volvo EC 460B на гусеничном ходу позволяет просто выполнять работу быстро икачественно, точно в срок:

• Разработка каменных грунтов
• Погрузка грузовых автомобилей (самосвалов) на крутых склонах
• Работа на обводнённой територии — не выше уровня гусениц
• Планировочные работы на каменистых грунтах.

Устройство

Проходимость экскаватора обеспечивается за счет гусеничных траков (по 52 трака). Уплотнители и смазка гусеничных лент расположены на крестообразной раме классического типа. Сама же рама находится на ходовой тележке, которая является самой важной частью машины.

Гидросистема IWMC рассчитана таким образом, чтобы экскаватор Volvo 460 был маневренным, производительным, мощным и экономичным по расходу топлива. Первоочередное значение для достижения лучших показателей имеют клапаны и рекуперация энергии. Высокие рабочие параметры достигаются благодаря соединению и правильному перераспределению рабочих потоков. Последнее происходит в зависимости от приоритетности, которая определяется параметрами поворотного круга, рукояти и стрелы.

Сама по себе гидросистема Integrated work mode control имеет следующие функции:

• возможность включения режима форсирования – позволяет производить отгрузку грунта за счет увеличения производительности;
• возможность увеличения выработки за счет соединения потоков;
• предотвращение кавитации за счет правильного распределения гидрожидкости на все рабочие механизмы. Благоприятно влияет на производительность экскаватора;
• преимущество рукояти приводит к уменьшению длительности планировочного цикла и увеличению скорости наполняемости ковша при земляных работах;
• преимущество поворотного круга обеспечивает высокую скорость поворота оборудования во время работы;
• преимущество стрелы позволяет сократить время на скорости во время рытья котлована значительной глубины.

Отсутствие дрейфа гарантируется за счет включения клапанов, позволяющих удерживать в одном положении рукоять в кабине, а как следствие и саму стрелу.

Вернуться к навигации

Экскаватор Вольво 460 — общее устройство агрегата

Основой машины является ходовая тележка с Х-образной стальной рамой, на которую монтируются узлы и агрегаты. Гусеницы собраны из 52 траков с каждой стороны и обеспечивают необходимую проходимость.

Стрела в моноблочном исполнении, как и рукоять — усиленна по конструкции. Поставляется в нескольких типоразмерах.

Перемещение опорно-поворотной платформы круга, стрелы, рычага и ковшового устройства осуществляется гидравлическим оборудованием IWMC (Integrated work mode control).

Кабина оператора

Комфорт рабочего зависит от таких параметров, как удобство кабины, звукоизоляция, качество воздушных фильтров и угол обзора. Все эти параметры учитывались при проектировании машины, что позволяет оператору проводить свое рабочее время без вреда для здоровья. При попадании воздуха в кабину, он проходит тщательную очистку, а отсутствие пыли объясняется избыточным давлением внутри машины. Возможность оператора поворачиваться на 360 градусов и просматривать всю площадку обеспечивает безопасность работы. Дверь увеличенных размеров позволяет беспрепятственно и с комфортом садиться в кабину, а повышенная звукоизоляция препятствует напряжению оператора, за счет чего увеличивается его концентрация на работу.

Кроме того, само сидение имеет 9 положений, что позволяет настраивать его под индивидуальные особенности. Стандартная сборка салона включает в себя: дверные замки, подстаканник, пепельницу, прикуриватель, резиновый коврик под ноги, ремни безопасности, затемненные стекла, стеклоочиститель, большой вещевой блок, съемное переднее стекло (низ), гудок и универсальный ключ зажигания.

Для комфорта оператора, разработчики предусмотрели удобные джойстики, радио, систему кондиционирования, защиту от падающих предметов, козырек для защиты от солнца и дождя.

Вернуться к навигации

Запасные части и гарантия

Имеют высочайшее качество изготовление, благодаря длительному опыту и ноу-хау компании, увеличенный срок службы узлов, агрегатов снижают поломок, что минимизирует затраты эксплуатации землеройной техники. Производитель Volvo EC 460B LC даёт годичную гарантию (на новые машины) при абсолютно любых условиях работы. Широкая сеть дилеров даёт возможность получить необходимую техническую помощь вовремя и сократить простои, обеспечить высокую работоспособность техники.

Гидравлический экскаватор Volvo EC 460B LC на гусеничном ходу позволяет легко решать проекты с сложными поставленными задачами:

• Работа со каменистами породами (карьеры)
• Расчистка болотистой местности (широкий плоский трак, планировочные ковши и т.д.)
• Загрузка самосвалов на склонах
• Планировка на сложных грунтах.

Категория: Volvo

VOLVO EC460 CL Продается гусеничный экскаватор

Этого товара нет в наличии

Посмотреть объявление в архиве

 6

VOLVO EC460BLC

2017

235 л. с.

Опубликовано: 14д

Международная торговая компания Тоакс

Китай, район Минханг, Шанхай

Справочный номер EC460BLC

 1

VOLVO EC 460 CL

2006

24 000 ч

Опубликовано: 2 месяца 5 дней

СВЕНСКАЯ ЭЛЕКТРОСТАНЦИЯ

Польша, Лончино

 1

Volvo EC360CL

2010

22 817 ч

Опубликовано: 4 месяца 26 дней

MPE Польша

Польша, Краков

Номер по каталогу VCEL360CC00115221

 9

Volvo EC210CL

2010

18 620 ч

Масса нетто: 22 960 кг

150 л. с.

Опубликовано: 1 месяц 27 дней

A.Z.Industrials B.V.

Нидерланды, Барневельд

 10

Volvo EC210CL

2010

12 951 ч

Масса нетто: 22 960 кг

Опубликовано: 1 месяц 7 дней

Содинег Франция

15

Франция, Невиль-Сен-Аман

Референтный номер 57563

 20

Volvo EC700CL

Опубликовано: 25д

Рон Рэд Лтд.

Израиль, Израиль, Израиль

Номер ссылки C10

 15

VOLVO EC 210 CL

2008

14 520 ч

Масса нетто: 14 920 кг

Опубликовано: 10мес 10д

Баумашинен Пунтигам ГмбХ

6

Австрия, Дойч-Гориц

Номер ссылки 0676

 20

Volvo EC240CL

2008

167 л. с.

Опубликовано: 9мес 26д

ATS Норвегия AS

Норвегия, Оппланд, 2836 г.

Референтный номер 12428

 20

Volvo EC160CL

2009

116 л.с.

Опубликовано: 4 месяца 9 дней

ATS Норвегия AS

Норвегия, Рогаланн, 4346

Референтный номер 13844

 4

Volvo EC700CL

2012

18 189 ч

Опубликовано: 3 месяца 4 дня

ОМНИА МАШИНЕРИ ЮК ЛИМИТЕД

Великобритания, Биллингем

Артикул YP1161

 20

Volvo EC240CL

Опубликовано: 4мес 18д

ATS Норвегия AS

Норвегия, 9030, Тромс

Референтный номер 13769

 13

VOLVO EC210CL

2007

8 844 ч

Опубликовано: 4 месяца 17 дней

ООО “Джума Плант Сейлз”

Ирландия, Корк

Артикул EX2268

 20

VOLVO EC700CL

2012

18 164 ч

Опубликовано: 26д

Экран Машинери Лимитед

Турция, Анкара

Volvo

«Вольво» — автомобильная группа из Швеции, которая специализируется на производстве коммерческих автомобилей. ..

Марка	ВОЛЬВО
Артикул	110423
Год выпуска	2010
Состояние	хорошо
Часы	9 791 ч
Вес	47 900 кг
Длина	4 370 мм
Ширина	3 340 мм
Высота	3 250 мм
Местонахождение	Словения, Товарнишка 5b, 5270 Айдовщина, Словения
Двигатель/трансмиссия
топливо: дизельное рабочий объем: 12 400 куб. см цилиндров двигателя: 6 Выходная мощность : 228 л.с. (170 кВт) Двигатель : D12C коробка передач: автомат
Кузов/надстройка
Материал кузова: сталь
Оборудование
оборудование: ковш

---

Объявление в архиве

Это объявление было удалено из нашей базы данных. Однако вы можете подать заявку на покупку гусеничного экскаватора VOLVO EC460 CL.

Разместить объявление о покупке

PC490LC-11 большой гидравлический экскаватор | Komatsu

Двигатель

Модель	Комацу САА6Д125Е-7*
Тип	С водяным охлаждением, 4-тактный, прямой впрыск
Аспирация	Турбокомпрессор Komatsu с изменяемой геометрией и воздушным охлаждением EGR
Количество цилиндров	6
Отверстие	125 мм
Ход	150 мм
Смещение поршня	11,04 л
Мощность
SAE J1995 : Брутто	270 кВт
ISO 9249/SAE J1349: нетто	268 кВт
Номинальные об/мин	1 900 об/мин
Губернатор	Регулятор скорости, электронный.
Способ привода вентилятора для охлаждения радиатора	Гидравлический
*Сертификат EPA Tier 4 Final Final

Модель	Комацу САА6Д125Е-7*
Тип	С водяным охлаждением, 4-тактный, прямой впрыск
Аспирация	Турбокомпрессор Komatsu с изменяемой геометрией и рециркуляцией отработавших газов с промежуточным охлаждением воздух-воздух
Количество цилиндров	6
Отверстие	4,92 дюйма
Ход	5,91 дюйма
Смещение поршня	674 дюйма³
Мощность
SAE J1995: брутто	362 л. с.
ISO 9249/SAE J1349: нетто	359 л.с.
Номинальные об/мин	1900 об/мин
Губернатор	Регулятор скорости, электронный.
Способ привода вентилятора для охлаждения радиатора	Гидравлический
*Сертификат EPA Tier 4 Final Final

Гидравлика

Тип: система HydrauMind (гидравлический механический интеллект), система с закрытым центром, датчиком нагрузки и клапанами компенсации давления, 6 выбираемых режимов работы

с переменным рабочим объемом

Главный насос:
Насосы для	Цепи стрелы, рукояти, ковша, поворота и хода
Тип	Аксиально-поршневой тип
Максимальный расход	780 л/мин
Гидромоторы:
Путешествия	2 аксиально-поршневых двигателя со стояночным тормозом
Качели	1 аксиально-поршневой двигатель с удерживающим тормозом поворота
Настройка предохранительного клапана:
Цепи агрегата	380 кгс/см²/ 37,3 МПа
Контур движения	380 кгс/см² / 37,3 МПа
Контур поворота	285 кгс/см²/ 27,9 МПа
Контрольная цепь	33 кгс/см² / 3,2 МПа
Гидроцилиндры:
Количество цилиндров	Отверстие x Ход x Диаметр штока
Стрела / 2	160 х 1570 х 110 мм
Рукав / 1	185 х 1820 х 120 мм
Ведро / 1	160 х 1270 х 110 мм

Тип: система HydrauMind (гидравлический механический интеллект), система с закрытым центром с клапаном измерения нагрузки и клапанами компенсации давления, 6 выбираемых режимов работы

с переменным рабочим объемом

Главный насос:
Насосы для	Цепи стрелы, рукояти, ковша, поворота и хода
Тип	Аксиально-поршневой тип
Максимальный расход	206 галлонов США в минуту
Гидромоторы:
Путешествие	2 аксиально-поршневых двигателя со стояночным тормозом
Качели	1 аксиально-поршневой двигатель с удерживающим тормозом поворота
Настройка предохранительного клапана:
Цепи агрегата	5400 фунтов на кв. дюйм
Трасса движения	5400 фунтов на кв. дюйм
Контур поворота	4050 фунтов на кв. дюйм
Контрольная цепь	470 фунтов на кв. дюйм
Гидроцилиндры:
Количество цилиндров	Отверстие x Ход x Диаметр штока
Стрела / 2	6,3 x 61,8 x 4,3 дюйма
Рукав / 1	7,3 x 71,7 x 4,7 дюйма
Ведро / 1	6,3 x 50 x 4,3 дюйма

Приводы и тормоза

Рулевое управление	Два рычага с педалями
Способ привода	Гидростатический
Максимальное тяговое усилие	329 кН / 33 510 кг
Преодолеваемый подъем	35°
Максимальная скорость движения: (Auto-Shift):
Высокий	5,5 км/ч
Середина	4,2 км/ч
Низкий	3,0 км/ч
Рабочий тормоз	Гидравлический замок
Стояночный тормоз	Механический дисковый тормоз

Рулевое управление	Два рычага с педалями
Способ привода	Гидростатический
Максимальное тяговое усилие	73 880 фунтов.
Преодолеваемый подъем	70%
Максимальная скорость движения: (Auto-Shift):
Высокий	3,4 мили в час
Середина	2,6 мили в час
Низкий	1,9 мили в час
Рабочий тормоз	Гидравлический замок
Стояночный тормоз	Механический дисковый тормоз

Система поворота

Способ привода	Гидростатический двигатель
Поворотный редуктор	Планетарная передача
Смазка поворотного круга	Смазанный
Рабочий тормоз	Гидравлический замок
Удерживающий тормоз/фиксатор поворота	Механический дисковый тормоз
Скорость поворота	9,0 об/мин
Момент поворота	13 414 кг-м

Способ привода	Гидростатический двигатель
Поворотный редуктор	Планетарная передача
Смазка поворотного круга	Смазанный
Рабочий тормоз	Гидравлический замок
Удерживающий тормоз/фиксатор поворота	Механический дисковый тормоз
Скорость поворота	9,0 об/мин
Момент поворота	97 024 футо-фунта.

Ходовая часть

Центральная рама	Х-образная рама
Рама гусеницы	Коробчатая секция
Гусеничный	Герметичный
Регулятор гусеницы	Гидравлический
Количество обуви	49 с каждой стороны
Количество поддерживающих роликов	2 с каждой стороны
Количество опорных катков	8 с каждой стороны

Центральная рама	Х-образная рама
Рама гусеницы	Коробчатая секция
Гусеничный	Герметичный
Регулятор гусеницы	Гидравлический
Количество обуви	49 с каждой стороны
Количество несущих роликов	2 с каждой стороны
Количество опорных катков	8 с каждой стороны

Объем охлаждающей жидкости и смазки (заправка)

Топливный бак	650 л
Охлаждающая жидкость	47 л
Двигатель	38 л
Главная передача, с каждой стороны	11 л
Поворотный привод	20 л
Гидравлический бак	248 л
Бак жидкости для выхлопных газов дизельных двигателей (DEF)	39 л

Топливный бак	172 галлона США
Охлаждающая жидкость	12,4 галлона США
Двигатель	10,0 галлонов США
Главная передача, с каждой стороны	2,9 галлона США
Поворотный привод	5,3 галлона США
Гидравлический бак	65,5 галлона США
Бак жидкости для выхлопных газов дизельных двигателей (DEF)	10,3 галлона США

Эксплуатационная масса (приблизительная)

Эксплуатационная масса включает цельную стрелу для тяжелых условий эксплуатации 7060 мм, рукоять 3380 мм, ковш SAE с шапкой 2,25 м ³ , номинальный объем смазочных материалов, охлаждающей жидкости, полный топливный бак, оператора и стандартное оборудование.

Фиксированный калибр:
Обувь	700 мм
Рабочий вес	47 930 кг
Давление на грунт	0,73 кг/см²
Обувь	800 мм
Рабочий вес:	48 430 кг
Давление на грунт	0,65 кг/см²
Обувь	900 мм
Рабочий вес:	48 920 кг
Давление на грунт	0,58 кг/см²
Переменный калибр:
Обувь	700 мм
Рабочий вес	49 005 кг
Давление на грунт	0,75 кг/см²
Обувь	800 мм
Рабочий вес:	49 505 кг
Давление на грунт	0,67 кг/см²
Обувь	900 мм
Рабочий вес:	49 995 кг
Давление на грунт	0,60 кг/см²

Эксплуатационная масса включает цельную стрелу для тяжелых условий эксплуатации длиной 23 фута 2 дюйма, рукоять длиной 11 футов 1 дюйм, с шапкой SAE, 2,94 ярда оборудование.

Фиксированный датчик:
Обувь	28 дюймов
Рабочий вес	105 670 фунтов.
Давление на грунт	10,38 фунтов на кв. дюйм
Обувь	31,5 дюйма
Рабочий вес:	106 770 фунтов.
Давление на грунт	9,20 фунтов на кв. дюйм
Обувь	35,5 дюйма
Рабочий вес:	107 850 фунтов.
Давление на грунт	8,32 фунтов на кв. дюйм
Переменный калибр:
Обувь	28 дюймов
Рабочий вес	108 040 фунтов. Добавить комментарий Отменить ответ
