Работа вблизи лэп экскаватора: Техника безопасности на экскаваторных работах

Содержание

расстояние, получение наряд-допуска, правила установки в 2022 году


Высоковольтные линии электропередач – опасные объекты, работать вблизи которых надо с осторожностью и соблюдением норм безопасности. Работы крана вблизи ЛЭП ведут, только если расстояние до линий электропередач не будет меньше 30 м. Иначе требуются допуски.

Памятка для водителя крана по правилам работы возле линий электропередач

Вернуться к оглавлению

Содержание материала

  • 1 Правила работы крана вблизи ЛЭП
    • 1.1 Порядок работы кранов вблизи линии электропередач
  • 2 Такелажные и стропальные работы – меры обеспечения безопасности при работе рядом с ЛЭП
    • 2.1 Перемещение груза с находящимися на нем людьми и только людей
    • 2.2 Перемещение груза над строениями, внутри которых находятся люди
    • 2.3 Строповка грузов в стесненном пространстве
    • 2.4 Определение опасных зон
    • 2.5 Строповка грузов на высоте
  • 3 Перемещение и подъем опасных грузов
  • 4 Перемещение груза несколькими кранами
  • 5 Видео: охранная зона ЛЭП и правила работы автокрана
  • 6 Завершение

Правила работы крана вблизи ЛЭП

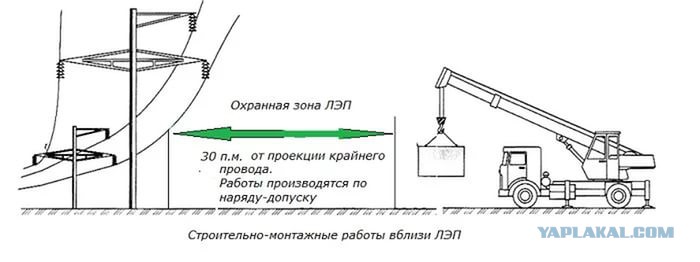

Когда работа крана вблизи ЛЭП ближе 30 метров, то оператору требуется получить наряд-допуск, в котором будут определены безопасные условия труда. Расстояние высчитывается таким образом.

В расчет берется расстояние от выдвижной части подъемного крана в любом ее положении, от груза, подвешенного на стреле, до вертикальной плоскости, которая образуется от проекции, проведенной от кабеля под прямым углом до земли.

По воздушной линии электропередач должно протекать не менее 42 Вольт.

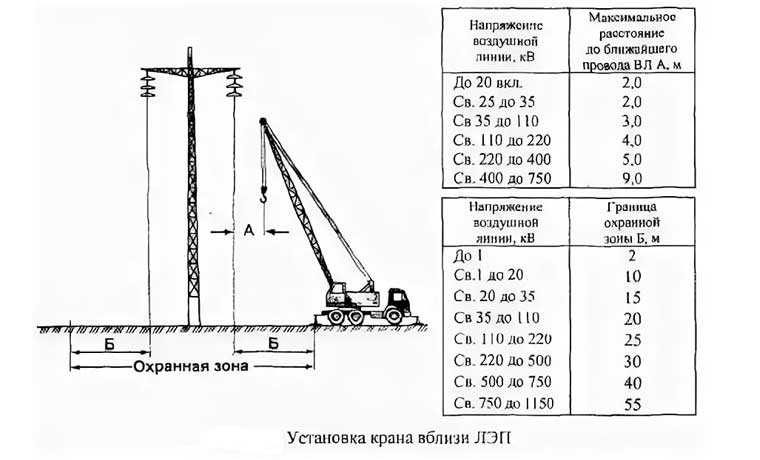

Порядок установки крана близко к ЛЭП

Приказы владельцев крана и подрядчиков устанавливают порядок организации производства рядом с линиями электропередач, выдачи инструктажа рабочих и наряд-допуска.

При составлении наряд-допуска учитываются стандарты и правила безопасности, прописанные в ГОСТ  12.1.013—78, который переиздавался в апреле 2001 года.

Организация, выдающая наряд, определяет время действия. Наряд-допуск получает крановщик на руки, непосредственно перед работами. Исполнителю, то есть крановщику, запрещается самовольно выбирать место установки крана рядом с ЛЭП и проводить непосредственно установку.

Этот момент отмечается записью в путевом листе. Если потребуется физическое перемещение крана с одного места на другое, составляется и выдают новый допуск.

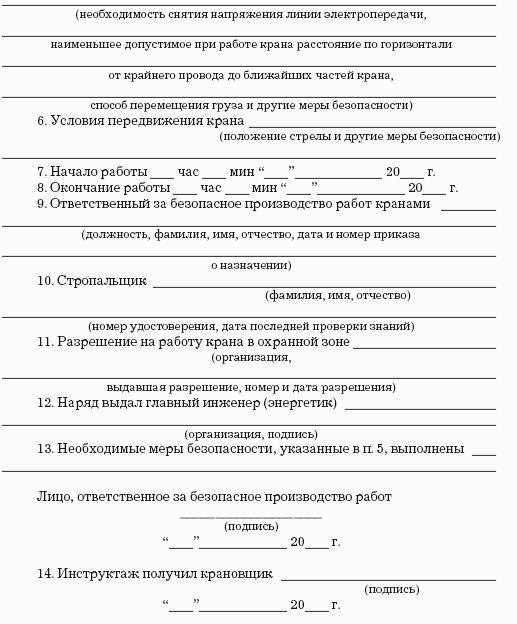

Наряд-допуск на работу крана вблизи ЛЭП – разрешительные документы, бланк

Рабочий процесс должен идти под прямым личным контролем лица, ответственного за безопасность работ кранами.

Лицо указывает крановщику точное место, в котором должен быть установлен кран, обеспечивает выполнение условий труда, оговоренных в выданном наряд-допуске. Затем вносят запись в вахтенный журнал крановщика о том, что разрешение выдано.

Груз также не должен доставать до линий электропередач – расстояние 30 метров и больше

Если работа выполняется в охранной зоне электропередач, в пределах разрывов, которые установлены «Правилами охраны высоковольтных электросетей», наряд-допуск не может быть выдан без согласования с организацией, эксплуатирующей линий электропередач.

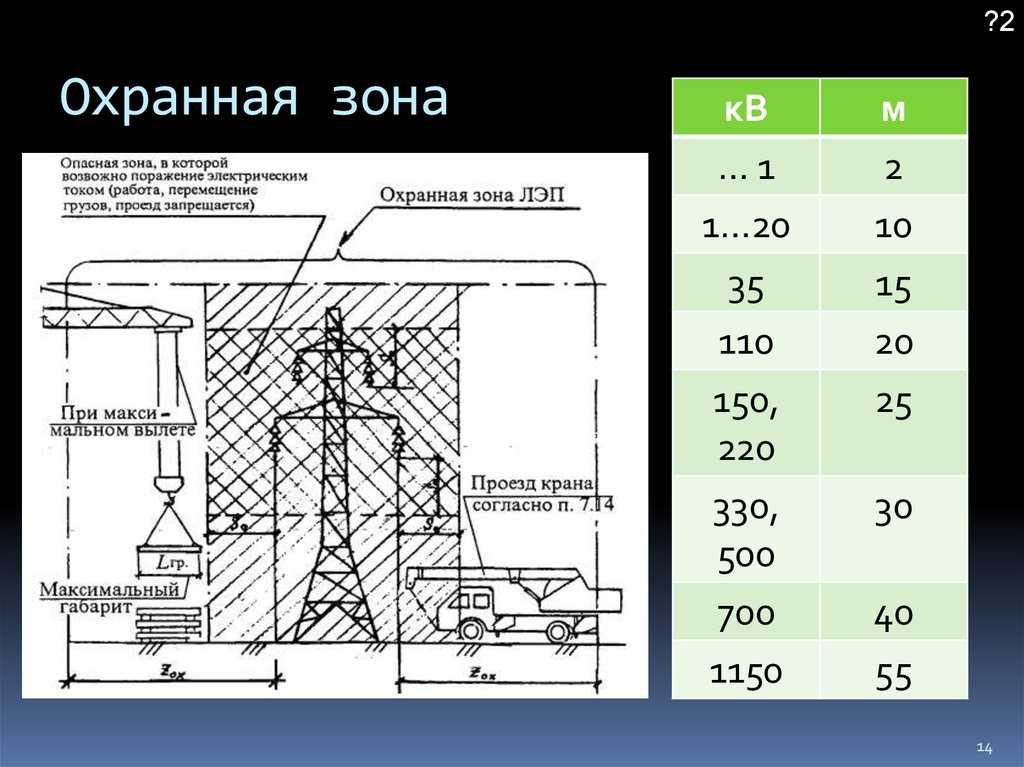

Охранные зоны возле ЛЭП

К охранным зонам ЛЭП относятся участки земли и пространства, находящиеся между плоскостями, расположенными по сторонам от вертикальных проекций на землю крайних проводов – все графически нарисовано на схеме сверху.

Чем выше напряжение сети, тем большими будут отступы:

  1. До 1кВ – 2 метра.
  2. От 1 до 20кВ – 10 метров.
  3. 35кВ – 15 метров.
  4. 110кВ – 20 метров.
  5. От 150 до 220кВ – 25 метров.
  6. От 330 до 500кВ – 30 метров.
  7. 750кВ – 40 метров.
  8. 1150кВ – 50 метров.

При этом расстояние от крайних проводов до крана и переносимого груза будет составлять:

  • До 1кВ – 1,5 метра.
  • От 1 до 20кВ – 2 метра.
  • До 110кВ – 4 метра.
  • От 110 до 220кВ – 5 метров.
  • 330кВ – 6 метров.
  • До 800 кВ – 9 метров.

Внимание! Не путайте эти расстояния с размерами охранных зон. К ним они не относятся.

О нормах расстояния между опорами ЛЭП читайте в нашей статье.

Когда крановщики состоят в штате энергетического предприятия, а работы выполняются персоналом, который и эксплуатирует электроустановки, то наряд допуск на работу самоходных кранов вблизи высоковольтных линий электропередач будет выдаваться по нормам и порядкам, установленным в отрасли.

Работа может выполняться и под неподключенными электрическими проводами городского транспорта (троллейбус, трамваи). Допуск разрешается, если расстояние между контактными проводами и стрелой крана не меньше 1000 мм или 1-го метра.

При этом надо делать упор (ограничитель), который не даст этому расстоянию стать меньше. Он ограничивает максимальную высоту подъема стрелы у крана. Оно показано на следующей фотографии.

Ограничитель подъем крана

Составленный наряд-допуск должен быть подписан главным инженером, руководителем, или иным ответственным лицом, утвержденным приказом.

Предприятие, которое будет работать вблизи ЛЭП, должно согласовать свои действия, порядок и безопасность работ с владельцем электрической сети. Если напряжение сети меньше 1кВ, то запрос на согласование подается не менее чем за 3 суток. Когда напряжение выше – 12 суток.

Наряд-допуск составляется в 2-х экземплярах. Один из них — на хранении у лица, отвечающего за безопасность работ кранового оборудования, а второй выдают на руки крановщику для непосредственного ознакомления.

Ведется регистрация наряд-допусков в отдельном журнале. Срок хранения вторых экземпляров, которые находятся и лица, отвечающего за безопасность, составляет 12 месяцев.

Соблюдение правил работы в охранных зонах ЛЭП обязательно для любой строительной техники

Важно! Приближать к токоведущим частям ЛЭП на меньшие расстояния, любые части крана, груза, инструменты, части тела, материалы строго запрещено. Это несет прямую угрозу его жизни.

Порядок работы кранов вблизи линии электропередач

Крановщик, заехавший на объект, сначала должен представиться лицу, отвечающему за безопасность. Он дает ему удостоверение машиниста автокрана, путевой лист и вахтенный журнал.

Ответственное лицо проверяет записи об исправном состоянии крана, имеющиеся в путевом листе и вахтенном журнале. Обращает внимание на трафаретную надпись на кабине крана о сроках частичного и полного технического осмотра.

Потом машинист знакомится с характером работы и условиями их безопасного производства.

Устанавливать стреловые краны непосредственно под воздушной линией электропередач и выполнять так работу запрещено.

Установка крана вблизи ЛЭП идет только на специально подготовленной и утрамбованной площадке. Делать установку на рыхлом основании, наклонной плоскости под углом, превышающим градус в паспорте крана, запрещено.

При необходимости установки крана на выносные опоры, он должен быть установлен на все опоры. Под них подкладываются прочные и устойчивые прокладки, являющие инвентарной принадлежностью установки.

Кран установлен на выносные опоры

Машинист совместно со стропальщиками обязан проверить исправность стропов, на которых должны быть бирки с указанием номера и даты испытаний. Проверяются на исправность предохранительные замки на крюках.

Лицо, ответственное за безопасность, дает команду машинисту привести кран в рабочее положение. Убедившись, что все стропы одинаковой длины, и ни одна из них не достает до земли, лицо, отвечающее за безопасность, отдает команду на поворот стрелы и начало работ.

Затем выполняется строповка, о которой будет рассказано в следующей главе.

Вернуться к оглавлению

Такелажные и стропальные работы – меры обеспечения безопасности при работе рядом с ЛЭП

Данные виды работ предполагают разные ситуации, для которых прописаны свои требования и нормы. Рассмотрим их все по отдельности.

Перемещение груза с находящимися на нем людьми и только людей

Такие перемещения запрещены Правилами устройства грузоподъемных кранов и их эксплуатации.

Манипуляция может быть проведена в порядке исключения, когда выдана инструкция и получено согласование с органами российского Гостехнадзора.

При этом может использоваться только кран мостового типа и должна быть оборудована кабина, которая обеспечит полную безопасность людей. Требования по безопасности кабины разрабатываются отдельно.

Так как мостовые краны являются стационарными (с ограниченным передвижением), их вблизи ЛЭП не используют. А значит, данная манипуляция в рассматриваемой ситуации полностью исключается.

Кран мостового типа

Перемещение груза над строениями, внутри которых находятся люди

Над перекрытиями производственных, служебных и жилых помещений, в которых в данный момент могут находиться люди, перемещение грузов запрещено.

Мероприятие может быть организовано, но только после получения на то разрешения от органов Гостехнадзора, разработки соответствующих мероприятий, обеспечивающие полную безопасность людей и имущества.

Работа подъемного крана с грузом рядом с линиями электропередач: при такой плотной застройке соблюсти указанное ранее расстояние невозможно

Строповка грузов в стесненном пространстве

Кранам приходится работать не только на открытых площадках. Иногда работа выполняется в непосредственной близости от стен, колонн, станков, штабелей, железнодорожных вагонов. Не допускают нахождение людей в зоне между поднимаемым грузом и объектами.

Требование выполняется при подъеме и опускании груза.

Работа крана в непосредственной близости от строящегося дома

Определение опасных зон

Каждый рабочий, находящийся рядом с краном, должен быть проинформирован об опасных зонах, в которых нельзя находиться во время работы крана. Естественно, и крановщик ориентируется на эти зоны:

  1. Между строениями, штабелями, прочими препятствиями и поворотной башней крана должно соблюдаться минимальное расстояние в 1 метр.
  2. Опасными зонами также считаются участки, над которыми идет перемещение грузов. Определяются они как расстояние от крайней точки горизонтально построенной проекции наименьшего наружного габаритного размера груза, или от стены строения с прибавлением наибольшего габаритного размера груза, который падает, и минимального отлета груза в сторону при его падении.

Это все сложно понять при словесном описании, поэтому рассмотрите следующую картинку, на которой все показано наглядно.

Опасные зоны работы крана

Используя эти данные, производится расчет по формуле.

Строповка грузов на высоте

Чтобы обеспечить безопасность персонала и техники при строповке или расстроповке грузов на высоте, необходимо выполнить следующее:

  1. Применяются устройства автоматической и дистанционной строповки грузозахватных устройств.
  2. Рабочие места обеспечиваются всеми необходимыми средствами коллективной и индивидуальной защиты. К таковым относят леса, ограждения, подмостки, страховочные пояса и прочее.
  3. Укрупнительная сборка оборудования и различных конструкций, подъем которых будет осуществляться, выполняется на земле.
  4. Рабочие места, находящиеся на высоте, должны поддерживаться в надлежащем состоянии. На них не должно быть наледи, снега, мусора и посторонних предметов, которые могут помешать работе.
Схемы строповки различных грузов

Вернуться к оглавлению

Перемещение и подъем опасных грузов

Особое внимание к соблюдению техники безопасности вблизи ЛЭП, да и не только, необходимо проявлять при перемещении опасных грузов. К таковым относятся вещества, изделия и материалы, которые обладают свойствами, способными в процессе перемещения привести в определенных условиях к гибели, отравлению, получению травмы, заболеванию, облучению, пожару взрыву, повреждения техники и зданий.

Доставка опасного груза

К таким работам допускаются только люди, прошедшие предварительное медицинское обследование. Категория их здоровья должна соответствовать характеру деятельности.

Все требования определяются государственными стандартами. Также крановщики и прочий персонал проходят соответствующее техническое обучение.

После его прохождения происходит аттестация. Данный класс работников должен быть обучен оказывать первую доврачебную помощь.

Вернуться к оглавлению

Перемещение груза несколькими кранами

Это сложная манипуляция, которую также может потребоваться выполнить рядом с линиями электропередач. Можно ее проводить только при непосредственном руководстве лицом, отвечающим за безопасность, выполняемых кранами.

Еще ориентируются на проект производства или технологическую карту, в которых приводятся допустимые схемы строповки, перемещения груза, применяемые меры безопасности и порядок проведения работы.

Важно! Перед работой необходимо рассчитать нагрузку, которая придется на каждый кран. Естественно, она не должна превышать максимально допустимые значения.

Рекомендуют применять однотипные краны и траверсы. Основная опасность возникает при неравномерном распределении нагрузок между кранами. Еще может произойти расцепление строп или раскачивание груза, ведь канаты часто находятся в наклонном положении.

Перед работами каждый крановщик инструктируется о скорости подъема груза, максимальной высоте и условных сигналах, которые будут применяться.

Вернуться к оглавлению

Видео: охранная зона ЛЭП и правила работы автокрана


Вернуться к оглавлению

Завершение

Соблюдение всех правил при работе вблизи линий электропередач – это не просто слова. Такие объекты являются повышенными источниками опасности для жизни и здоровья крановщиков и другого персонала. Все обязаны проходить инструктаж. За несоблюдение правил на строительной площадке в 2022 году определенные лица несут ответственность, вплоть до уголовной.

Ростехнадзор разъясняет: Работа автокранами (ПС) на действующих электроустановках, работы на высоте, работы вблизи ЛЭП

Вопрос:

В соответствии с п. 125 » Правил безопасности опасных производственных объектов, на которых используются подъемные сооружения (подъемные средства), утвержденных приказом Ростехнадзора № 533 от 12.11.2013 г., эксплуатирующая организация при выделении и направлении самоходных подъемных средств на объекты согласно заявкам сторонних организаций, несет ответственность за обеспечение требований промышленной безопасности при работе подъемных средств. Это положение однозначно понимается как обязанность эксплуатирующей организации направить вместе с подъемным средством ответственного за безопасное производство работ.

При этом п. 5.7. » Правил по охране труда при эксплуатации электроустановок, утвержденных приказом Минтруда РФ № 328н от 24.07.2013 г., предусматривается необходимость назначения ответственного руководителя работ (V группа по электробезопасности в электроустановках выше 1000 В) при проведении работ с использованием грузоподъёмных машин.

В тоже время в соответствии с п. 45.3 Правил, установка и работа грузоподъемных машин и механизмов в электроустановках должны выполняться под непрерывным руководством и надзором работника, ответственного за безопасное производство работ кранами (подъемниками, вышками), имеющего группу не ниже IV и в строке «Отдельные указания» наряда должна быть сделана запись о назначении работника, ответственного за безопасное производство работ кранами (подъемниками, вышками) с указанием должности, фамилии и инициалов, а также выполняемых работ под его непосредственным руководством.

В п. 116 ФНП по ПС говорится, что в случаях, когда работы с применением кранов стрелового типа, кранов-манипуляторов, подъемников (вышек) ведутся на действующих электростанциях, подстанциях и линиях электропередачи, наряд-допуск на работу вблизи находящихся под напряжением проводов и оборудования выдается организацией, эксплуатирующей электростанцию, подстанцию, линию электропередачи

Учитывая приведенные выше пункты, прошу разъяснить, если работа в электроустановке ведется с применением крана автомобильного, направленного сторонней организацией возможно ли назначение одновременно двух ответственных лиц – ответственного руководителя работ (из числа персонала, эксплуатирующего электроустановку) и ответственного за безопасное производство работ с применением ПС (из числа персонала организации, направившей ПС)? Нужно ли при этом включать ответственного за безопасное производство работ с применением ПС в наряд, выданный для работы в электроустановке и в качестве кого?

Ответ: Согласно п. 23 «ж» ФНП 533 организация, эксплуатирующая ОПО с ПС (далее – эксплуатирующая организация), должна соблюдать требования руководств (инструкций) по эксплуатации имеющихся в наличии ПС и выполнять следующие требования: разработать и утвердить распорядительным актом эксплуатирующей организации, инструкции с должностными обязанностями, а также поименный перечень лиц, ответственных за промышленную безопасность в организации из числа ее аттестованных специалистов: специалист, ответственный за осуществление производственного контроля при эксплуатации ПС; специалист, ответственный за содержание ПС в работоспособном состоянии; специалист, ответственный за безопасное производство работ с применением ПС.

Кроме того организация должна определить порядок выделения ПС на объекты, в котором должна определить и в том числе порядок направления ПС для работы на объекты в зоне работы ЛЭП с учетом требований, установленных владельцем ЛЭП. При этом обязанности специалиста, ответственного за безопасное производство работ с применением ПС не могут перекладываться на специалистов сторонних организаций, не входящих в структуру организации, эксплуатирующей ПС и владельца ЛЭП.

Учитывая приведенные выше требования, при работе ПС на действующих электроустановках направленных сторонней организацией необходимо назначение одновременно 2 ответственных лиц – ответственного руководителя работ (из числа персонала, эксплуатирующего электроустановку) и ответственного за безопасное производство работ с применением ПС (из числа персонала организации, направившей ПС), согласно положений, установленных организацией, эксплуатирующей ПС и владельца ЛЭП.

Требования п. 45.3, как и вся глава 45 Правил по охране труда при эксплуатации электроустановок, распространяются на персонал организации, эксплуатирующей электроустановку. Согласно п. 46.1 Правил, работники организаций, направляемые для выполнения работ в действующих, строящихся, технически перевооружаемых, реконструируемых электроустановках, не состоящие в штате организаций – владельцев электроустановки, относятся к командированному персоналу. В соответствии с требованиями пп. 46.2 – 46. 5, 46.8 и 46.9 Правил, командируемый персонал должен иметь удостоверения установленной формы о проверке знаний норм и правил работы в электроустановках с отметкой о группе по электробезопасности, присвоенной в установленном действующими нормами порядке. Командирующая организация в сопроводительном письме должна указать цель командировки, а также работника, которому будет предоставлено право быть ответственным руководителем, а также подтвердить группы этих работников. Командированный персонал по прибытии на место командировки должен пройти вводный и первичный инструктажи по безопасности труда, должен быть ознакомлен с электрической схемой и особенностями электроустановки, в которой им предстоит работать, а работник, которому предоставляется право исполнять обязанности ответственного руководителя, должены пройти инструктаж по схеме электроснабжения электроустановки. Инструктажи должны быть оформлены записями в журналах инструктажа (журналы установленной формы для проведения инструктажей по безопасности труда) с подписями командированных работников и работников, проводивших инструктажи. Предоставление командированному персоналу права работы в действующих электроустановках в качестве ответственного руководителя разрешается оформить руководителем организации (обособленного подразделения) – владельцем электроустановки резолюцией на письме командирующей организации или ОРД организации (обособленного подразделения). Организация, в электроустановках которой производятся работы командированным персоналом, несет ответственность за выполнение предусмотренных мер безопасности выполнения работ в электроустановках, обеспечивающих защиту работников от поражения электрическим током рабочего и наведенного напряжения электроустановки, и допуск к работам. Подготовка рабочего места и допуск командированного персонала к работам в электроустановках проводятся в соответствии с Правилами и осуществляются работниками организации, в электроустановках которой производятся работы (с включением в наряд-допуск ответственного руководителя командирующей организации).

Необходимо включать ответственного за безопасное производство работ с применением ПС в наряд, выданный для работы в электроустановке и в качестве ответственного лица.

Вопрос от 01.03.2019:

Кто должен выдавать наряд-допуск на работу подъёмных сооружений (ПС) в охранной зоне линии электропередачи: организация, выполняющая строительно-монтажные работы в охранной зоне с применением ПС, или организация, эксплуатирующая линию электропередачи?

Ответ: На данный вопрос ответ дан Управлением государственного строительного надзора Ростехнадзора.

Положения охраны труда при выполнении работ в электроустановках с применением грузоподъёмных машин и механизмов содержатся в главе XLV » Правил по охране труда при эксплуатации электроустановок, утверждённых приказом Минтруда России от 24.07.2013 № 328н (далее – ПОТЭЭ).

Согласно п. 45.1 ПОТЭЭ в действующих электроустановках работы с применением грузоподъёмных машин и механизмов проводятся по наряду.

Положения охраны труда при допуске персонала строительно-монтажных организаций к работам в действующих электроустановках и в охранной зоне линий электропередачи содержатся в главе XLVII ПОТЭЭ.

Пунктом 47.1 ПОТЭЭ установлено, что строительно-монтажные, ремонтные и наладочные работы на территории организации – владельца электроустановок должны производиться в соответствии с договором или иным письменным соглашением со строительно-монтажной (ремонтной, наладочной) организацией (далее – СМО), в котором должны быть указаны сведения о содержании, объёме и сроках выполнения работ.

Перед началом работ СМО должна представить список работников, которые имеют право выдачи нарядов и быть руководителями работ, с указанием фамилии и инициалов, должности, группы по электробезопасности.

В соответствии с пунктом 47.2 ПОТЭЭ перед началом работ руководитель или уполномоченный представитель организации (обособленного подразделения) совместно с представителем СМО должны составить акт-допуск на производство работ на территории действующего предприятия по форме, установленной действующими строительными нормами и правилами.

Пунктом 47.3 ПОТЭЭ определено, что в акте-допуске или отдельном распоряжении организации (обособленного подразделения) – владельца электроустановок указываются работники, имеющие право допуска к работе работников СМО и право подписи наряда-допуска. При этом один экземпляр распоряжения выдается представителю СМО.

Пунктом 116 » Федеральных норм и правил в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения», утверждённых приказом Ростехнадзора от 12.11.2013 № 533 (далее – ФНП по ПС), установлено, что в случаях, когда работы с применением кранов стрелового типа, кранов-манипуляторов, подъёмников (вышек) ведутся на действующих электростанциях, подстанциях и линиях электропередачи, наряд-допуск на работу вблизи находящихся под напряжением проводов и оборудования выдаётся организацией, эксплуатирующей электростанцию, подстанцию, линию электропередачи.

На основании изложенного выдачу наряда-допуска может осуществлять владелец электроустановки либо ответственный работник СМО, в случае наделения его таким правом. При этом делегирование прав работнику СМО по выдаче нарядов-допусков не снимает ответственности с собственника электроустановки.

Одновременно сообщаем, что ПОТЭЭ являются документом в области охраны труда, в которых установлены требования охраны труда при производстве работ в электроустановках, при этом ФНП по ПС являются документом в области промышленной безопасности в части осуществления работ с применением ПС, в связи с чем в них установлены более жёсткие требования к производству работ повышенной опасности с применением ПС.

Вопрос от 04.01.2019:

Нужно ли оформлять наряд-допуск на работу подъёмного сооружения вблизи воздушной линии электропередачи (ближе 30 м и напряжением более 50 В), если на время выполнения погрузочно-разгрузочных работ линия электропередачи будет отключена?

Ответ: На данный вопрос ответ дан Управлением государственного строительного надзора Ростехнадзора.

В соответствии с » п. 115 Федеральных норм и правил в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения», утверждённых приказом Ростехнадзора от 12.11.2013 № 533 (далее – ФНП по ПС), установка и работа кранов стрелового типа, кранов-манипуляторов, подъёмников (вышек) на расстоянии менее 30 м от крайнего провода воздушной линии электропередачи или воздушной электрической сети напряжением более 50 В осуществляются только по наряду-допуску, определяющему безопасные условия работы.

При производстве работ в охранной зоне воздушной линии электропередачи или в пределах разрывов наряд-допуск выдаётся только при наличии разрешения организации, эксплуатирующей линию электропередачи.

Порядок работы кранов стрелового типа, кранов-манипуляторов, подъёмников (вышек) вблизи воздушной линии электропередачи, выполненной гибким изолированным кабелем, определяется владельцем линии.

Вопрос от 01.07.2019:

Должен ли дополнительно оформляться наряд-допуск на проведение работ повышенной опасности (работы на высоте) при работе на ВЛ, КТП и т.д., если уже был оформлен наряд-допуск на работы в электроустановках? Где должны быть учтены мероприятия, обеспечивающие безопасность проведения работ на высоте?

Ответ: На данный вопрос ответ дан Управлением государственного энергетического надзора Ростехнадзора.

Требования по охране труда и порядок действия работодателя и работника при организации и проведении работ на высоте определены » Правилами по охране труда при работе на высоте (далее – Правила), утверждёнными приказом Минтруда России от 28. 03.2014 № 155н, зарегистрированным в Минюсте России 05.09.2014 № 33990.

Если работы на высоте проводятся одновременно с другими видами работ, требующими оформления наряда-допуска, то может оформляться один наряд-допуск с обязательным включением в него сведений о производстве работ на высоте и назначением лиц, ответственных за безопасное производство работ, а также мероприятий по обеспечению условий и порядка выполнения работ по наряду-допуску в соответствии с требованиями нормативного правового акта, его утвердившего (пункт 23 Правил).

Работы, выполняемые на высоте более 5 м от поверхности земли, перекрытия или рабочего настила, над которыми производятся работы непосредственно с конструкций или оборудования при их монтаже или ремонте с обязательным применением средств защиты от падения с высоты, относятся к специальным работам. Работники, обладающие правом проведения специальных работ, должны иметь об этом запись в удостоверении о проверке знаний правил работы в электроустановках, форма которого предусмотрена приложением № 2 к » Правилам по охране труда при эксплуатации электроустановок (далее – ПОТЭЭ), утверждённым приказом Минтруда России от 24. 07.2013 № 328н, зарегистрированным в Минюсте России 12.12.2013 № 30593 (пункт 2.6 ПОТЭЭ).

Вопрос от 10.02.2020:

О разъяснении отдельных норм законодательства Российской Федерации в области эксплуатации крана-манипулятора вблизи линии высоковольтных ЛЭП

Ответ: » Федеральные нормы и правила в области промышленной безопасности “Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения”, утвержденными приказом Ростехнадзора № 533 от 12.11.2013 (далее ФНП ПС), устанавливают необходимые требования к деятельности в области промышленной безопасности на опасных производственных объектах (далее – ОПО), на которых используются стационарно установленные грузоподъемные механизмы (далее – подъемные сооружения ПС).

Работа кранов стрелового типа, кранов-манипуляторов, подъемников (вышек) вблизи воздушной линии электропередачи должна производиться под непосредственным руководством специалиста, ответственного за безопасное производство работ с применением ПС, который должен указать крановщику (машинисту подъемника, оператору) место установки ПС, обеспечить выполнение предусмотренных нарядом-допуском условий работы и сделать запись в вахтенном журнале ПС о разрешении работы.

Работа кранов стрелового типа, кранов-манипуляторов под не отключенными контактными проводами городского транспорта должна производиться при соблюдении расстояния между стрелой крана/крана-манипулятора и контактными проводами не менее 1 м при установке ограничителя (упора), не позволяющего уменьшить указанное расстояние при подъеме стрелы.

Также, в соответствии с пунктом 116 ФНП ПС в случаях, когда работы с применением кранов стрелового типа, кранов-манипуляторов, подъемников (вышек) ведутся на действующих электростанциях, подстанциях и линиях электропередачи наряд-допуск на работу вблизи находящихся под напряжением проводов и оборудования выдается организацией эксплуатирующей электростанцию, подстанцию, линию электропередачи. При этом использование ПС допускается только при условии, если расстояние по воздуху от ПС или от его выдвижной или подъемной части, а также от рабочего органа или поднимаемого груза в любом положении до ближайшего провода, находящегося под напряжением, будет не менее указанного в таблице 3 приложения № 2 и таблице 2 приложения № 12 к ФНП ПС.

Безопасность при строительстве при работе вблизи воздушных линий электропередач

Воздушные линии электропередач на рабочей площадке представляют опасность, поскольку они находятся под очень высоким напряжением. Основным риском является поражение электрическим током со смертельным исходом, но также опасны ожоги и падения с высоты. Использование инструментов и оборудования, которые могут контактировать с линиями электропередач, увеличивает риск. Воздушные линии электропередач не изолированы и могут иметь напряжение в десятки тысяч вольт, что делает их чрезвычайно опасными для всех, кто работает поблизости.

Примеры оборудования, которое может контактировать с линиями электропередач:

  • Aluminum Paint Rollers
  • Backhoes
  • Concrete Pumpers
  • Cranes
  • Forklifts
  • Long-Handled Cement Finishing Floats
  • Metal Building Materials
  • Metal Ladders
  • Raised Dump Truck Beds
  • Scaffolds
OSHA Стандарт 1926. 416(a)(1) Ни один работодатель не должен разрешать работнику работать в такой близости от какой-либо части электрической цепи, что работник может коснуться электрической цепи во время работы, если работник не защищен от поражение электрическим током путем обесточивания цепи и ее заземления или эффективной защиты с помощью изоляции или других средств.

Общее правило заключается в том, чтобы находиться на расстоянии не менее 10 футов от воздушных линий электропередач, которые относятся к персоналу, оборудованию, лесам и лестницам. Однако для более высоких напряжений требования к зазору линии электропередач возрастают.

Важно пересмотреть стандарты OSHA в отношении рабочей деятельности и используемого оборудования, чтобы обеспечить соблюдение минимальных расстояний для безопасности всех работников, включая операторов оборудования и наземный персонал.

Стандарт OSHA 19В 26.1407-1411 приведены требования по безопасности ЛЭП при работе с кранами и вышками в строительстве.

Каменщики, плотники, маляры, строители, штукатуры и другие лица, работающие на строительных лесах, могут контактировать с линиями электропередач под напряжением.

Стандарт OSHA 1926.451(f)(6) содержит требования по безопасности лесов вблизи линий электропередач.

Воздушные линии электропередач часто повреждаются оборудованием, и эти опасные инциденты ежегодно приводят к многочисленным человеческим жертвам. Размещение видимых знаков на рабочей площадке может предупредить водителей о том, что они находятся рядом с линиями. Накладные флажки также могут дать водителям визуальное представление о безопасном расстоянии, необходимом для того, чтобы избежать столкновения с линиями.

Перед работой под воздушными линиями электропередач или рядом с ними убедитесь, что вы соблюдаете безопасное расстояние до линий, а в случае линий очень высокого напряжения заземлите любое оборудование, такое как краны, которые могут оказаться под напряжением.

При работе на линиях электропередач убедитесь, что линии обесточены и заземлены владельцем или оператором линий. Другие защитные меры, такие как ограждение или изоляция линий, помогают предотвратить случайный контакт.

При работе вблизи линий электропередач все рабочие должны быть обучены правилам техники безопасности и требованиям. Рабочие, не имеющие квалификации для работы с электричеством, а также с механическим оборудованием, должны оставаться на расстоянии не менее 10 футов от воздушных линий электропередач. Важно: Если напряжение превышает 50 000 вольт, требования к зазору увеличиваются.

При эксплуатации механического оборудования рядом с воздушными линиями работникам, стоящим на земле, следует избегать контакта с оборудованием, если только оно не находится за пределами опасной зоны. При расчете безопасного расстояния обязательно учитывайте максимальный радиус действия оборудования. Предположим, что все линии электропередач находятся под напряжением, если владелец линии или электроэнергетическая компания не указали иное.

Стандарт OSHA 1926.1408(g)(1)(ii) Предполагается, что линии электропередач находятся под напряжением, если только владелец/оператор предприятия не подтвердит, что линия электропередачи была и остается обесточенной и заметно заземленной на рабочей площадке.

Все рабочие должны пройти обучение по распознаванию опасностей, предотвращению небезопасных условий и методам работы с электробезопасностью.

Всегда осматривайте участок на наличие воздушных линий электропередач. Искать! Перед началом работы проведите оценку опасностей, чтобы выявить и устранить потенциальные угрозы безопасности. Проведите обследование рабочей площадки для выявления потенциальных опасностей, а также разработайте и внедрите соответствующие меры контроля этих опасностей.

Соблюдайте действующие правила OSHA и методы безопасной работы, касающиеся эксплуатации кранов или оборудования в непосредственной близости от воздушных линий электропередач, и, при необходимости, примите меры по обесточиванию или изоляции линий электропередач перед началом работы.

Убедитесь, что при работе вблизи высоковольтной воздушной линии электропередач, где видимость может быть ограничена или расстояние трудно определить, используется наблюдатель, который помогает оператору поддерживать требуемое расстояние.

При работе вблизи линий электропередач используйте лестницы из непроводящего дерева или стекловолокна.

Стандарт OSHA 1926.955(c) Переносные металлические лестницы и другие переносные токопроводящие лестницы нельзя использовать вблизи открытых линий или оборудования под напряжением.

Повышение осведомленности об опасностях на рабочей площадке путем размещения знаков, напоминающих бригадам и операторам оборудования об опасностях, связанных с воздушными линиями электропередач. Знаки могут включать предупреждение о том, что несоблюдение безопасных минимальных зазоров может привести к поражению электрическим током.

Никогда не используйте краны или оборудование в одиночку, если трудно поддерживать минимально необходимое расстояние от воздушных линий электропередач. Обученный наблюдатель может помочь оператору поддерживать безопасное расстояние.

Если вы сомневаетесь, позвоните в электрическую компанию, чтобы узнать, какое напряжение на линиях.

Weeklysafety.com раздает 10 бесплатных тем по безопасности. Кредитная карта не требуется! Воспользуйтесь преимуществом и получите бесплатный набор тем для совещаний по безопасности сегодня, нажав кнопку ниже.

Членство в Weeklysafety.com предоставляется по очень низкой цене, которая никогда не повышается, независимо от того, сколько у вас сотрудников и сколько замечательных тем по безопасности вы используете. В ваше членство включены сотни тем по безопасности, которые вы можете использовать для своих совещаний по безопасности, обсуждений с инструментами и моментов безопасности.

Посетите наш веб-сайт, чтобы узнать больше обо всем, что связано с членством в Weeklysafety.com. Нажмите ниже, чтобы узнать больше сегодня!

Загрузите этот бесплатный отчет сегодня и получите вдохновение для улучшения вашей программы безопасности на рабочем месте!

Безопасность линий электропередач для земляных работ

Вам есть о чем подумать, когда вы сосредоточены на текущей задаче. Раскопки в установленные сроки и стремление поддерживать образцовый уровень качества изготовления и безопасности. На этой последней работе вы работаете рядом с линиями электропередач, и вы, и ваш наблюдатель работали большую часть дня. Зная, что эти высоковольтные линии предъявляют дополнительные требования к вашему многозадачному сознанию, вы начинаете жонглировать приоритетами, качеством, безопасностью, сроками. Эта борьба ведет вас по опасному пути.

По мере того, как угол падения солнца снижается, вам становится немного труднее следить одним глазом за своим корректировщиком, а другим за темнеющей траншеей перед вами, тогда происходит: из угла вашего глаз, громкий «треск» высоковольтной дуги, за которым следует тяжелый трансформаторный гул, а затем тишина. Сработал один из главных гидролинейных выключателей, но с задержкой по времени и вот-вот произойдет автоматический сброс. Зная, что это возможно, вы остаетесь на месте, машете остальным, чтобы они держались подальше, и советуете позвонить в местную гидрокомпанию. Они прибывают быстро и отключают автоматический сброс, позволяя безопасно сойти со своего оборудования.

Как и в любой работе, эффективность и безопасность имеют решающее значение. Также важно распознавать, когда ряд факторов играет против вас. Погодные условия, время суток, наземные и подземные опасности, нехватка времени, все это и многое другое может начать накапливаться, пока, возможно, не станет слишком много.

Контакт с электричеством продолжает оставаться серьезной причиной смертельных случаев в строительной отрасли. Бюро статистики США и Центр строительных исследований и обучения отслеживают количество травм и смертельных случаев, которые происходят каждый год, и общее количество смертельных случаев в строительной отрасли в США считается относительно высоким по сравнению с другими странами. Из смертей, связанных с поражением электрическим током, значительная часть связана с контактом оборудования с линиями высокого напряжения. Поражение электрическим током по-прежнему является причиной каждой пятой смерти в строительной отрасли, и многие из них можно предотвратить.

Некоторые правила, разработанные для повышения безопасности, включают минимальное расстояние от линий электропередач. Это предусмотрено Управлением по охране труда и здоровья США.

Определите напряжение линий, с которыми вы работаете в непосредственной близости (проверьте на столбе или столбах маркировку напряжения; если ее нет, позвоните в местную коммунальную службу) и попросите квалифицированного наблюдателя помочь вам соблюдать эти минимально необходимые расстояния.

Если, например, корректировщик отвлекается на то, чтобы убрать людей с участка, прекратите работу до тех пор, пока его внимание полностью не вернется к работе. Убедитесь, что и оператор, и наблюдатель понимают и работают с одним и тем же набором сигналов руками. При необходимости просмотрите их перед началом работы.

Наблюдатель должен быть в видимой одежде и располагаться таким образом, чтобы он был хорошо виден оператору. Помните о риске вспышки дуги на воздушных линиях. Абсолютный контакт может не понадобиться при некоторых условиях, таких как высокая влажность или сырая земля.

Оба эти фактора делают вашу машину более привлекательным путем заземления для высокого напряжения.

Соблюдайте минимальные расстояния, так как они были определены с учетом факторов окружающей среды. Если работы таковы, что минимальные расстояния не могут быть соблюдены, позаботьтесь о том, чтобы местная коммунальная служба отключила питание или попросите коммунальную службу добавить изоляторы проводов в требуемых местах.

При отключении электроэнергии коммунальное предприятие подключает вспомогательный заземляющий провод, который служит двум целям: во-первых, он снимает любой остаточный заряд, если он есть, и гарантирует, что в линии не может быть наведено «паразитное» напряжение; а во-вторых, это важное визуальное подтверждение того, что питание отключено и линия обесточена.

Поскольку работа экскаватора связана с погрузкой самосвалов, важно информировать водителей самосвалов о наличии контактных проводов. Многочисленные смертельные случаи произошли из-за контакта приподнятого ящика с воздушными линиями электропередач.

Несмотря на лучшие профилактические меры, несчастные случаи, к сожалению, случаются, и важно знать, что делать в случае поражения электрическим током.

При контакте оборудования с воздушными линиями электропередач
Если контакт был кратковременным, все равно важно сообщить об этом коммунальным службам, чтобы они проверили провод, особенно если наблюдалось искрение. Ослабленный провод может оборваться позже (при усилении ветра или небольшом количестве ледяного дождя), создавая непредвиденную опасность.

Если провод остается в контакте с оборудованием:

Оставайтесь на оборудовании. Главное не стать частью текущего пути. В большинстве случаев путь тока проходит между линией электропередачи, металлической частью оборудования и землей. Избегайте прикосновения к любым металлическим предметам. Держите перчатки. Любая дополнительная изоляция, которая может уменьшить возможный ток, помогает.

Предупредите других, чтобы они держались подальше. Даже если кажется, что питание отключено, оно может снова включиться без предупреждения. Земля рядом с оборудованием может содержать опасные напряжения. Запрещается прикасаться к оборудованию и всему, что с ним соприкасается.

Вызовите местную коммунальную службу. Попросите кого-нибудь позвонить в местную электроэнергетическую службу. Это единственные люди, обладающие оборудованием и опытом, которые помогут вам выйти из сложившейся ситуации. Они отключат питание и смогут подтвердить, что оно отключено. Они сообщат вам, когда безопасно высаживаться.

В случае пожара прыгайте прочь! Может возникнуть необходимость выпрыгнуть из оборудования, чтобы избежать пожара. Отпрыгните от оборудования и приземлитесь обеими ногами вместе, затем шаркайте прочь от оборудования. Разность потенциалов (напряжения) может возникнуть в почве, окружающей машину. Перетасовка гарантирует, что разница в напряжении между вашими ногами будет сведена к минимуму. Прыжок в сторону от оборудования гарантирует, что вы не соприкасаетесь ни с оборудованием, ни с землей одновременно. Не спускайтесь вниз. Не ходите и не бегайте.

Заглубленные линии электропередач. Заблаговременно позвоните, прежде чем копать (или бурить), чтобы инженеры могли приехать и нанести на карту расположение всех заглубленных линий электропередач. Места должны быть добавлены к чертежам и отмечены на видном месте на самой строительной площадке. Убедитесь, что они не удалены, пока работа не будет выполнена. Металлическое ведро или шнек заряжает оборудование. Любой, кто вступит в контакт как с оборудованием, так и с землей во время этого, будет поражен электрическим током.

В случае контакта оборудования с подземными линиями электропередач применяются те же правила: Оставайтесь в оборудовании; держите подальше других людей; и попросите кого-нибудь позвонить в коммунальную службу.
