назначение, технические характеристики, устройство, модификации

Komatsu PC400-7 — японский гусеничный гидравлический экскаватор. Входит в линейку Galeo: оборудование обладает повышенными характеристиками производительности, безопасности оператора и низким уровнем воздействия на окружающую среду.

Назначение

Экскаватор Komatsu PC 400-7 используют в горнодобывающей промышленности и строительстве для планировочных и землеройных работ с грунтами разной плотности. Его применяют для создания котлованов и траншей, возведения земляных насыпей, разработки карьеров, погрузочно-разгрузочных работ с сыпучими материалами, демонтирования конструкций.

Дополнительное сменное оборудование помогает изменять и расширять возможности машины.

Содержание

• Характеристики Komatsu PC400-7
• Устройство экскаватора
• Модификации Коматцу PC400-7
• Заключение

Характеристики

Размеры Комацу PC400-7:

• Длина — 11905 миллиметров.
• Гусеничная лента имеет опорную длину 4020 мм, габаритную — 5025 мм.
  Дистанция между обеими гусеничными лентами — 2740 мм.
  Ширина гусеничного хода — 3340 мм.
• Ширина самого экскаватора — 3340 мм.
• Высота по верхней точке кабины — 3265 мм, до верха стрелы — 3850 мм. Длина стрелы — 7060 мм.
• Дорожный просвет под противовесом — 1320 мм, наименьшая его величина — 555 мм.
• Масса — 41,4 тонны, что включает стандартные башмаки (опорные настилы в форме призмы), которыми оснащены гусеницы экскаватора.

Производитель выпускает башмаки трех видов:

• Шириной 600 мм. Стандартные, оказывают на грунт давление величиной 77,5 кПа.
• Шириной 700 мм. Вес — 41,82 тонны, давление — 67,7 кПа.
• Шириной 800 мм. Вес — 42,25 тонны, давление — 59,8 кПа.

С увеличением ширины башмака повышается устойчивость техники.

Технические характеристики Коматсу PC400-7

Параметр	Показатель
Общий вес, кг	41400–42250
Модель двигателя	SAA6D125E-3
Производитель двигателя	Komatsu
Тип двигателя	Дизельный
Число цилиндров	6
Диаметр всех цилиндров, мм	125
Длина хода поршня, мм	150
Рабочий объем двигателя, см³	11040
Мощность двигателя, кВт (л. с.)	246 (330)
Расчетная частота вращения, об/мин.	1850
Максимальная скорость, км/ч	5,5
Минимальная скорость, км/ч	3,0
Средняя скорость, км/ч	4,1
Рабочие тормоза	Гидравлическая блокировка
Стояночные тормоза	Механические дисковые
Топливный бак, л	650
Система охлаждения, л	34,2
Гидробак, л	248
Максимальная глубина копания, мм	7820
Максимальная высота копания, мм	10915
Максимальная высота выгрузки, мм	7000
Колея передних/задних колес, мм	2200/2380
Максимальное усилие на рукояти, кН	259
Максимальное усилие на рабочем органе, кН	282
Вместимость стандартного ковша, м³	1,9
Радиус поворота задней части платформы, мм	3605
Скорость поворота платформы, об/мин.	9
Максимальный радиус копания, мм	11000

Двигатель

Четырехтактный двигатель Komatsu PC400-7 является собственной разработкой японской компании. Он оснащен системой водяного охлаждения и турбонаддувом. Последний повышает производительность двигателя за счет использования отработанных газов внутри мотора.

В системе подачи топлива прямой впрыск горючего в цилиндры происходит под управлением электроники. Это сокращает расход топлива и снижает токсичность выхлопных газов без уменьшения мощности и производительности машины.

Двигатель соответствует требованиям 2001 EPA, EU и Japan Tier II, регламентирующих уровень токсичных выбросов в атмосферу. Нормы утверждены Агентством по защите окружающей среды и действуют в Америке, Японии и Евросоюзе.

Рекомендуемый стандарт качества рабочего топлива — Евро 3. Среднее потребление — 18–28 л/час.

По сравнению с моделью PC400-6 производители увеличили мощность двигателя Комацу PC400-7 с 228 до 246 кВт. Его производительность в режиме экономии топлива выросла, а расход горючего снизился на 20%.

Двигатель экскаватора оснастили более производительным воздушным фильтром. Он защищает мотор от засорения, что предохраняет двигатель от потери мощности.

Также увеличили объем топливного бака с 605 до 650 литров. Интервал замены масляного фильтра гидросистемы повысили с 500 до 1000 моточасов, интервал замены масла в двигателе и масляного фильтра двигателя — с 250 до 500 моточасов.

Устройство

Ходовая часть

Основа Komatsu PC 400-7 — крестообразная центральная рама из высокопрочной стали, на которой расположены все основные детали и узлы. Рама гусеничной тележки имеет коробчатую конструкцию, лента гусениц — уплотненная. Рамы и стреловой механизм изготавливают методом непрерывной сварки, что повышает их прочность и надежность.

Радиатор и маслоохладитель просто снять и установить обратно. Это, а также легкий доступ к двигателю и воздушному фильтру, упрощает техническое обслуживание и ремонт экскаватора.

В районе моторного отсека на верхней площадке расположены специальные поручни с накладками из противоскользящего покрытия, которые обеспечивают безопасное перемещение.

Поворотную платформу вращает один гидрообъемный мотор аксиально-поршневого типа со встроенным тормозом удержания. Машина может преодолевать подъемы крутизной до 70% (35 градусов).

По сравнению с предыдущим поколением экскаватора производители увеличили массу противовеса техники до 330 кг и более точно сбалансировали корпус. Улучшенная конструкция противовесов укрепила поперечную устойчивость машины, повысив ее грузоподъемность.

Также конструкторы повысили расстояние между поворотной рамой и гусеничными лентами на 30%, благодаря чему снизили вероятность повреждений нижней части поворотной рамы при передвижении по скальным и каменистым грунтам.

Гидравлическая система

Гусеничный экскаватор Komatsu PC400-7 оснащен гидравлической системой HydrauMind. Наличие двух насосов с переменной передачей позволяет оптимизировать мощность машины.

Электронное управление контролирует работу гидросистемы, что снижает гидравлические потери и расход топлива. Регулировка происходит за счет передачи информации с клапанов нагрузки на бортовой компьютер, который управляет производительностью гидросистемы, увеличивает или сокращает обороты двигателя.

Система поворота платформы оборудована гидростатическим приводом. Он накапливает энергию во время поворотов рабочей конструкции машины вокруг своей оси. Эта энергия из механической преобразовывается в электрическую и накапливается в конденсаторе.

Гидравлика и дизельный мотор обеспечивают работу всей конструкции, а гибридная установка — передвижение. Экскаватором управляют с помощью двух рычагов и педалей, а тормозят благодаря гидравлической блокировке гусениц. Чтобы блокировать повороты платформы используют механический дисковый тормоз. Электронная система управления обеспечивает точность и плавность хода элементов устройства.

Режимы работы

Бортовой компьютер регулирует частоту вращения мотора и насоса в разных режимах, управляет давлением в гидравлической системе.

Экскаватор Komatsu PC 400-7 может работать в одном из трех запрограммированных режимов:

• А — активный. Мощность двигателя и давление гидросистемы повышаются до максимума. Максимальная производительность короткими рабочими циклами.
• Е — экономии топлива. Частота вращения мотора и насоса снижаются, производительность — на стандартном уровне. Позволяет экономить горючее и уменьшать выброс токсичных веществ в атмосферу.
• В — гидромолота. Оптимальное сочетание частоты вращения двигателя и скорости гидравлического потока. Используют при работе со сменным оборудованием: гидравлическим молотом, гидробуром, гидроножницами.

Также спецтехника имеет два режима работы стрелы:

• Плавный. Стрела плавно поднимается, практически не отрывая переднюю часть машины от грунта. Это упрощает планировку грунта, а также набор породы в ковш после взрыва.
• Силовой. Возрастает режущее усилие стрелы, на твердом грунте повышается эффективность рытья траншей и котлованов

Дополнительно экскаватор может работать в режиме подъема, при котором давление жидкости в гидравлической системе увеличивается на 7%.

По сравнению с предыдущей моделью у PC400-7 на 8% выше предельное значение напорного усилия рукояти — 214 кН (21,8 т). Усилие резания грунта тоже выросло: на 9%, до 275 кН (28 т). Экскаватор достигает этих значений при работе на максимальной мощности.

Кабина оператора

Кабина Komatsu PC400-7 имеет высоту 2715 мм и ширину 2995 мм. Относительно прошлой модели экскаватора объем кабины увеличили на 14% для комфорта оператора. Также усилили левую и правую панели салона. Конструкторы убрали правую оконную стойку и изменили форму задней стойки, что увеличило просматриваемую рабочую зону на 34%.

Материалы и отделка

Салон защищен жестким каркасом от падения тяжелых предметов. Ступеньки с нескользящим покрытием и большие перила дополнительно помогают снизить риск травмирования водителя.

Кабина отделана пористыми материалами с повышенной звукоизоляцией — оператор в процессе работы не страдает от производимого механизмом шума. Установленные устройства гашения вибраций сводят к минимуму доходящие до водителя колебания: производитель снизил колебания на уровне пола с 120 до 115 дБ. Все это сокращает риск ошибки, помогает сосредоточиться и работать при длительной смене.

Механизмы, электроника и прочее

Сидение и рычаги внутри кабины спецтехники оснащены механизмом скольжения двойного типа — кресло можно перемещать по салону вместе с джойстиками управления или отдельно. Работник может настроить расположение сидения и рабочих органов максимально удобно для себя.

Многопозиционные рычаги управления пропорционально передают усилия от нажатия, что обеспечивает повышение точности и простоту управления рабочими инструментами.

Также внутри Комацу PC400-7 установлен специальный дисплей, который передает информацию системы диагностики экскаватора. Она оперативно отображает коды возможных ошибок, определяет требующие техобслуживания места, сообщает, когда пришло время менять фильтры и масло.

Герметичный салон не позволяет пыли или другому мусору попадать внутрь. Опционально внутри можно установить кондиционер. На кабине расположены фары, что повышает безопасность при работе вечером и ночью. Для безопасного движения есть зеркала.

Сменное оборудование

Гусеничный экскаватор Komatsu PC400-7 — универсальная спецтехника. Установка дополнительного оборудования позволяет расширять и менять набор функций.

В арсенале инструментов:

• Землеройные ковши. Базовое оборудование, которым оснащают по умолчанию все модели. Применяют для рытья траншей и котлованов, погрузки сыпучих продуктов и их перевозки на короткие расстояния. Есть вариации, которые отличаются по ширине, вместимости, количеству зубьев на нижней режущей кромке.
• Грейферные ковши. Такое оборудование часто используют при создании насыпей грунта, погрузочных работах и очистке рабочей территории от производственного мусора. Для выполнения более точной работы существуют разновидности с ротатором, который позволяет поворачивать ковш на 360 градусов.
• Гидравлический отбойный молот. Используют при демонтаже строительных объектов, различных конструкций из бетона и железобетона. Также применяют для дробления скальных пород и снятия асфальтированного слоя дорог.
• Гидравлические ножницы. Как и предыдущий инструмент, подходят для разрушения конструкций из бетона и железобетона, но также ими перекусывают железнодорожные рельсы. Ножницы оснащены ротатором, который дает возможность точно определить нужный угол. Оборудование требует особый адаптер для установки.
• Гидробур. Используют для бурения различных скважин и при земляных работах, подходит для грунта разной плотности. Монтируют с помощью адаптера.
• Рыхлительное оборудование. В основном применяют в горной промышленности. Инструмент с одним зубом, предназначен для разрыхления земли.

Это наиболее распространенные инструменты Komatsu PC400-7, но можно приобрести и другие: например, захват для паллетных материалов, вибрационный погружатель, трамбовочный аппарат.

Модификации

Экскаватор Komatsu PC 400-7 и его модификации входят в линейный ряд Galeo. Все они соответствуют требованиям экологичности Tier II, экономичны, производительны и безопасны.

Наименование содержит информацию о поколении и массе устройства. Индекс «400» значит, что вес техники составляет около 40 тонн. Цифра после индекса указывает на поколение, например, 400-7 — седьмое поколение. Версии с приставкой «LC» в индексе имеют удлиненную гусеничную платформу, которая повышает устойчивость машины.

Популярная версия

Востребованная в России вариация Комацу PC400-7 — стандартная модель с землеройным ковшом объемом 1,9 или 2,1 м³. Базовая модификация обладает надежной и безопасной конструкцией, проста в обслуживании и ремонте. У нее просторная и комфортная для работы оператора кабина, высокая мощность гидравлической системы и силовой установки. Эта модель может выполнять разные виды работ даже со своим стандартным оборудованием.

Другие варианты

Также производитель выпускает версии машин для разных рабочих условий. Например, при температурах окружающей среды от –25 до +40 °C и от –50 до +40 °C. Все резинотехнические изделия здесь выполнены из материалов, которые сохраняют свою эластичность и не твердеют при низких температурах. Дополнительно они оснащены жидкостным предпусковым подогревателем Mikuni, который подогревает охлаждающую жидкость двигателя и все подкапотное пространство экскаватора.

Также есть модификация экскаватора PC400LC-7 SE, которая предназначена специально для карьерных работ. Ее особенность — скальный ковш усиленной конструкции и объемом 2,8 м³, который входит в базовую комплектацию.

Заключение

В каталоге компании «Интер-Трактор» есть все виды запасных частей и деталей для спецтехники Комацу PC400-7. У нас можно купить радиаторы, гусеничные цепи и термостаты, фильтры, крыльчатки и электрооборудование. Также в ассортименте есть детали газораспределительного механизма, турбокомпрессоры, сальники, прокладки и уплотнения.

Большая часть позиций всегда в наличии, также поставляем детали для спецтехники на заказ.

Характеристики Komatsu PC400-7. Обзор гусеничного экскаватора Komatsu PC400-7 с 2008 по н.в.

• 1. Технические характеристики PC400-7, масса
• 2. Двигатель
• 3. Габариты PC400-7
• 4. Объем ковша
• 5. Техническое обслуживание
• 6. Модификации
• 7. Аналоги
• 8. Видео

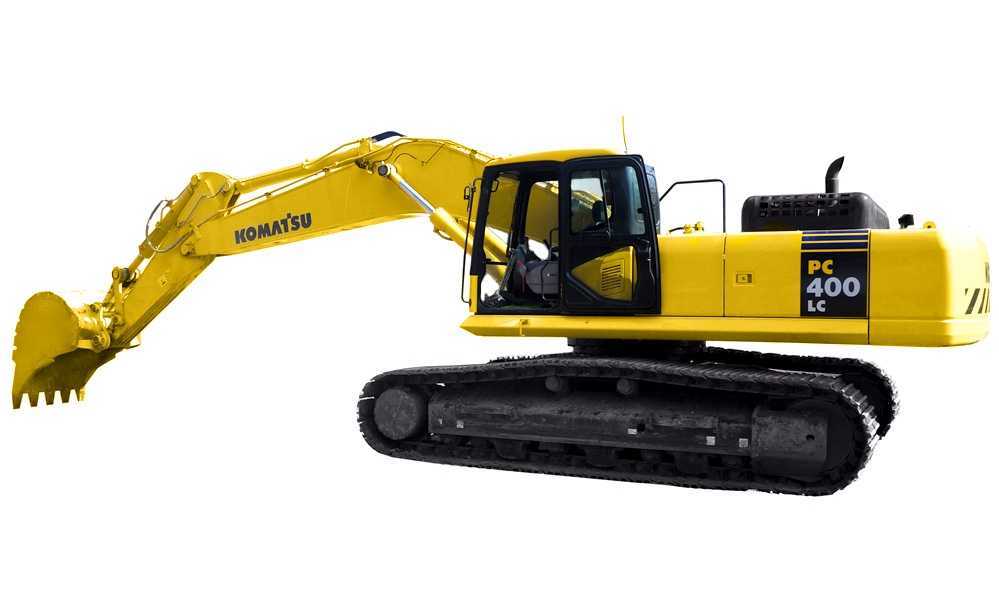

Источник фото: istk.ruФото PC400-7

Технические характеристики PC400-7, масса

Модель, о которой идет речь, была запущена в производство в 2008 году. На сегодняшний день абсолютно все реализуемые в России экземпляры собираются на ярославском заводе, и несмотря на то, что уже существует версия PC400-8, прекращать их выпуск производитель не планирует. Дело в том, что “восьмерка” рассчитана на страны с более строгими экологическими нормами, чем те, которые действуют в России. PC400-7, в свою очередь, комплектуется двигателем Komatsu SAA6D125E стандарта Tier 2, что полностью соответствует сегодняшним российским реалиям. Можно сказать, что Komatsu PC400-7 – это экскаватор, проверенный временем: за почти 10 лет с начала продаж данная машина зарекомендовала себя как надежная и простая в ремонте техника.

На сегодняшний день при производстве Komatsu PC400-7 используются рама, поворотная платформа и рабочее оборудование российского производства – их изготавливают прямо в Ярославле из российского металла 09Г2С. Двигатель, гидравлические компоненты и кабина поставляются из Японии (в сборе). В целом основными конкурентными преимуществами PC400 производитель называет усиленное рабочее оборудование, наличие скального ковша в базовой комплектации, высокий крутящий момент, гидравлическую систему с закрытым центром и усиленную ходовую часть.

Источник фото: istk.ruКабины, устанавливаемые на PC400-7, поставляются из Японии

Объем кабины увеличен на 14%. Вибрация на уровне пола снизилась со 120 до 115 дБ. Добиться этого удалось благодаря доработке системы демпфера кабины, в которой был применен длинный ход и дополнительная пружина. Кроме этого, были усилены левая и правая панели кабины. Непросматриваемые рабочие зоны сократились на 34%: конструкторы убрали правую оконную стойку и изменили форму задней стойки. Напорное усилие рукояти (предельное значение) увеличено на 8% до 214 кН (21,8 т), усилие резания грунта ковшом – на 9% до 275 кН (28 т). Указанные значения достигаются при максимальной мощности.

Эксплуатационная масса	41,4 т
Ширина гусеницы	600 мм
Максимальная глубина копания	7 820 мм
Максимальная высота копания	10 915 мм
Скорость передвижения	3-5 км/ч

Двигатель

На экскаватор PC400-7 устанавливается 6-цилиндровый двигатель SAA6D125E с турбонаддувом, водяным охлаждением и непосредственным впрыском топлива.Номинальная частота вращения – 1 850 об/мин. В случае включения экономичного режима расход топлива в сравнении с PC400-6 снижен приблизительно на 20%.

Модель двигателя	SAA6D125E
Мощность	347 л.с. (259 кВт)
Рабочий объем	11,04 л
Отверстие цилиндра/Ход поршня	125/150 мм
Объем топливного бака	650 л



Габариты PC400-7

Транспортная длина	11 940 мм
Габаритная высота	3 635 мм
Габаритная ширина	3 340 мм
Давление на грунт	0,79 кг/куб. см
Длина рукояти	3 380 мм
Длина стрелы	7 060 мм

Объем ковша

Объем ковша гусеничного экскаватора Komatsu PC400-7 составляет 1,9-2,1 кубометров.

Техническое обслуживание

Интервал замены масляного фильтра гидросистемы увеличился с 500 до 1000 моточасов, замены масла в двигателе и масляного фильтра двигателя – с 250 до 500 моточасов.

Модификации

Источник фото: istk.ruФото PC400-7

Самая популярная среди российских потребителей – PC400-7 стандартной спецификации со скальным ковшом 1,9 куб.м (также возможна установка ковша 2,1 куб.м). Кроме этого, доступны версии для разных режимов эксплуатации: температурная спецификация от -25 до +40 градусов и от -50 до +40 градусов. Основным отличием последней является то, что все резинотехнические изделия выполнены из материалов, которые не твердеют и сохраняют свою эластичность при низких температурах. Еще одним важным отличием этой версии является жидкостной предпусковой подогреватель Mikuni, который вместе с охлаждающей жидкостью двигателя подогревает все подкапотное пространство экскаватора.  В 2016 году появилась новая модификация для карьерных работ, особенностью которой является скальный ковш объемом 2,8 куб.м.

Аналоги

Среди сходных по своим возможностям моделей можно назвать: Komatsu PC400-6, Komatsu PC400-6 Excel, Komatsu PC400LC-6 Excel, Caterpillar 340D2 L, Terex TXC420 LC-1, Komatsu PC400-8R, Caterpillar 330D ES VA, Hitachi EX400-3, Hitachi EX400-5, Hitachi EX400.

Видео

Видео с канала “Хроники северянина”

Технические характеристики экскаватора Komatsu PC400 (1985 – 1992) | Копатели | ЛЕКТУРА технические характеристики

Примечание. Все перечисленные данные проверяются экспертами команды LECTURA Specs. Однако могут возникнуть неполные данные и ошибки. Свяжитесь с нашей командой с любым предложением об изменении.

• Масса 40 т
• Емкость ковша 2,2 м³
• Ходовая часть СЛ
• Производитель двигателя. Комацу
• Тип двигателя Н/Д
• Мощность двигателя 199 кВт
• Обороты при максимальном крутящем моменте 2000 об/мин

Дополнительные технические данные , такие как: транспортная длина, транспортная ширина, транспортная высота, мин. вместимость ковша, макс. вместимость ковша, ширина колеи, стрела, макс. вылет по горизонтали, глубина выемки грунта, усилие отрыва, ширина ковша, размеры дхшхв…
