Экскаватор эо 3332: ЭКСКАВАТОР ЭО-3332А

Содержание

гидравлическая схема, двигатель, устройство, рабочее оборудование, фото и видео

Экскаватор ЭО-3322 является полноповоротной землеройной спецмашиной (одноковшовой) на пневмоколёсном ходу с гидравлическим управлением. Его сразу можно узнать по заднему от кабины расположению двигателя, одинаковым по величине колёсам и передней стреле с различного вида оборудованием. Разработки карьеров, траншей и котлованов – это основное предназначение экскаватора, хотя техническая надежность и удобство управления позволяют использовать его для множества других работ.

Общие данные экскаватора ЭО-3322

ЭО-3322 выпускался на двух заводах – Калининском и Ленинградском экскаваторном. Сейчас выпуск таких машин прекращен, но они до сих пор надежно служат как строителям, так и коммунальникам.

Экскаватор может сохранять работоспособность при температурах от -40 до +40 0C. С ним становятся возможны погрузочные либо разгрузочные работы на сыпучих материалах и мерзлой земле, на предварительно разрыхленных скальных породах и расползающемся влажном грунте (категория грунтов I-IV).

Машина применима:

  • В дорожно-строительных работах;
  • Рытье колодцев и бурении скважин;
  • Мелиоративном строительстве;
  • Сельском хозяйстве;
  • Промышленных проблемах;
  • Земляных разработках в пределах города.
Фото экскаватора на пневмоколесном ходу ЭО-3322:

Техника ценится рачительными хозяйственниками, так как при регулярном техобслуживании может исправно служить долгие годы.

Особенности конструкции

Главная особенность ЭО-3322 – это крутящийся механизм для изменения положения кабины одновременно с рабочим оборудованием относительно оси, расположенной на платформе. Эта возможность дает оператору наилучший обзор выполняемых операций, увеличивает охват работ и повышает производительность экскаватора.

Также для него характерны:

  • Гидравлическое усиление рулевого механизма, облегчающее управление;
  • Недемонтируемые гидроцилиндры подъёма и нижняя часть стрелы;
  • Возможность преодоления уклонов крутизной до 200.

ВНИМАНИЕ! ЭО-3322 еще называют «гидравлическим экскаватором», так как не только весь комплекс рабочих операций, но и само передвижение спецмашины обеспечивается системой гидроприводов.

Модификации экскаватора – (ЭО-3322А, ЭО-3322Б, ЭО-3322В и другие) могут иметь сервопривод и полуавтоматическую систему управления для механизированной зачистки дна котлованов.

Технические характеристики

ЭО-3322 может оборудоваться двигателями с разными параметрами и различным навесным рабочим оборудованием, в зависимости от чего его характеристики изменяются в указанных в таблице диапазонах:

Параметры Ед. измерения Величина
ширина (общая/по колее) мм
2700/2040
ширина по вращению мм 2660
высота мм 3140
вес (общий) кг 14000
мощность двигателя л. с. 75-100
максимально возможная скорость км/час 20
расход горючего л/час 12,5
глубина копания м 2-6
ковш м3 0,2-0,8



Двигатель

Двигатель на экскаваторы ЭО-3322 устанавливается дизельный четырехцилиндровый СМД-14 мощностью 75 л.с. либо СМД-17Н мощностью 100 л.с. Они имеют своей основой двигатели Белорусских тракторов МТЗ и являются их улучшенными удачными модификациями. И тот, и другой работают от непосредственного впрыска топлива с усилением турбонаддувом и охлаждением жидкостным методом. Объём используемых двигателей составляет 6,3 л при диаметре цилиндров 120-130 мм и ходом поршня 140 мм.

Гидравлическая система

Гидравлика ЭО-3322 является ведущей системой управления экскаватором. В ней применяются аксиально-поршневые регулируемые насосы сдвоенного типа, создающие давление в системе до 250 кгс/см2.

Система гидравлики работает с производительностью 18 л/мин.

Ее обслуживание производится достаточно просто, нужен лишь регулярный контроль уровня рабочих жидкостей по минимальной отметке. Гидравлическая схема экскаватора ЭО-3322

Кабина

Кабина экскаватора имеет максимальную площадь застекления, опускающуюся даже ниже уровня сидения оператора. Это дает отличный обзор для точности выполняемых действий.

В кабине расположены все рычаги управления и контрольные приборы для быстрого реагирования на любые изменения в работе систем. Улучшенная шумоизоляция увеличивает комфорт деятельности водителя, а система обогрева салона в виде автономного отопителя позволяет нормально работать даже в морозную погоду.

Рабочее оборудование

Стандартная комплектация экскаваторов ЭО-3322 включает стрелу и ковш, закрепленный на обратной лопате, объёмом 0,5 м3.

Для ковша возможны сменные группы в следующих вариантах:

  • Ковши другого объёма – 0,2 м3 для рытья ям небольшой площади (колодцев), 0,63 м3, 0,8 м3 для траншей под фундамент и котлованов;
  • Двухчелюстной для повышения качества захвата сыпучих продуктов и жидких грунтов;
  • Пятичелюстной объемом 0,35 и 0,5 м3 для удобства погрузочных работ на крупногабаритных грузах;
  • Грейферные модели объемом 0,32 м3.
Сменное рабочее оборудование экскаватора ЭО-3322

Также на машине могут использоваться разрыхлители разных видов и размеров статического типа, применяемые для предварительной разработки особо твердых грунтов (каменистых, мёрзлых, скальных), и гидромолот типа СП-71.

Имеющиеся на данный момент на рынке спецтехники экскаваторы ЭО-3322 могут быть оснащены «неродными» элементами и узлами новейших выпусков – более мощное гидравлическое оборудование и т.п.

Эти новшества в совокупности с изначальной надежностью машины дают ей возможность не уступать, а иногда даже превосходить новые образцы строительной и коммунально-хозяйственной экскаваторной спецтехники.

На видео возможности экскаватора ЭО-3322:

планировщики – Энциклопедия по машиностроению XXL

Для чего применяют экскаваторы-планировщики Как они устроены и как работают Назовите основные параметры рабочей зоны этих машин.[c.281]

То же 4,5 и более Специальное оборудование на экскаваторах, экскаватор-планировщик То же 1…1П 500…1000  

[c.116]

Конструкция экскаватора с гидравлическим приводом в отличие от канатных машин позволяет не только повысить производительность экскаваторов аналогичных типоразмеров, но и в значительной степени механизировать выполнение перечисленных земляных работ. Последнее в особенности относится к экскаваторам-планировщикам с телескопическим, рабочим оборудованием и экскаваторам со следящей системой управления.  [c.4]


В поперечном сечении телескопические стрелы бывают треугольными, прямоугольными или круглыми. В большей части моделей экскаваторов-планировщиков сделаны стрелы треугольного сечения.  [c.62]

Рабочий орган машины поворачивают путем вращения всей стрелы. Достигается это с помощью цилиндра 2, шарнирно закрепляемого на раме 1 стрелы. При подаче жидкости в гидроцилиндр шток совершает поступательное движение, а стрела — вращательное на угол 45° в ту или другую сторону.

На экскаваторе-планировщике ЭО-3332 этот угол составляет 180°.  [c.65]

Сменные рабочие органы, устанавливаемые на экскаваторах-планировщиках, различны по назначению. Их номенклатура превышает 30 наименований.  [c.65]

Рис 99. Секционный распределитель экскаватора-планировщика ЭО-3332  [c.131]

На рис. 102 показан фильтр, устанавливаемый на сливной магистрали экскаватора-планировщика ЭО-3332.  [c.138]

Экскаваторы-планировщики являются универсальными землеройно-планировочными машинами, предназначенными для производства земляных работ в грунтах I—IV категории, погрузочно-  [c.240]

Технические характеристики экскаваторов-планировщиков  [c.242]


Экскаватор-планировщик ЭО-3332 (рис. 182) является полноповоротной машиной на пневмоколесном ходу с телескопическим рабочим оборудованием и гидравлическим приводом основных механизмов.  
[c. 257]

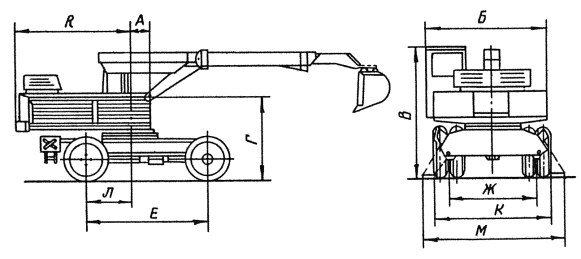

Рис. 182. Общий вид экскаватора-планировщика ЭО-3332
Экскаватор-планировщик Э-4010 (см. рис. 18), является неполноповоротной машиной на автомобильном ходу с телескопическим рабочим оборудованием и гидравлически. приводом основных механизмов. Благодаря высоким транспортным скоростям экскаватор-планировщик Э-4010 особенно эффективно может быть использован на рассредоточенных объектах. Большой набор  [c.263]

Регулирование зазоров в рабочем оборудовании экскаватора-планировщика вызвано тем, что в процессе работы машины изнашиваются опорные поверхности роликов и направляющих труб телескопического рабочего оборудования.  [c.325]

Регулирование рычагов управления распределителя экскаватора-планировщика заключается в контроле хода рычага.  

[c.327]

При передвижении экскаватора стрела его должна быть установлена строго по оси движения, а ковш опущен на высоту не более 1 м от земли, кроме экскаваторов-планировщиков, у которых рабочее оборудование укладывают на специальной стойке. Это правило также не распространяется на навесные экскаваторы на базе тракторов.  [c.357]

Рабочее оборудование экскаваторов-планировщиков  [c.24]

Экскаваторы-планировщики имеют гидравлический привод рабочего оборудошния и. механизма хода. Принципиальная гидравлическая схема экскаватора-планировщика ЭО-2131 (рис. 15) включает шдробак I, три не)югу-лируемых насоса 2, 3 и 4, которые подают рабочую жидкость в три секшюнных распределителя 5, 6 и 7. Рабочие  [c.74]

Экскаваторы-планировщики применяют для планировки горизонтальных земляных поверхностей и откосов, а также для обычных экскавационных работ. Эти экскаваторы характеризуются малой габаритной высотой, что позволяет эффективно использовать их в стесненных условиях городской и промышленной застройки, в труднодоступных местах, в частности, для разработки грунтов под мостами, на участках пересечения  

[c.221]

Основными рабочими размерами экскаватора-планировщика являются максимальные радиус копания глубина /fmax и высота //”jnax копания, а также максимальная высота выгрузки грунта  [c. 222]

Насыпи высотой до 3—4 м с откосами 1 1,5 планируют автогрейдерами и бульдозерами, оборудованными удлинителем ножа. Откосы высоких насыпей и глубоких выемок планируют с помощью экскаваторов с различным навесным оборудованием. При насыпях высотой до 6—8 м целесообразно применять экскаватор-планировщик с телескопической стрелой,.при большей высоте насыпей — экскаватор-драглайн с навесным оборудованием — двухотвальным планировщиком или обычным ковшом.  [c.100]

Недокоп грунта при разработке котлованов и траншей землеройными машинами допускается не более 20 см. Дно траншеи до проектной отметки зачищается перед самой укладкой труб. Эту операцию рекомендуется производить одноковшовыми экскаваторами с ковшами, оборудованными зачистными планками, экскаваторами-планировщиками и сменным планировочным оборудованием к одноковшовым экскаваторам.  [c.244]

На экскаваторе-планировщике ЭО-2131А применен механизм выдвижения стрелы оригинальной конструкции (рис. 46).  [c.64]

Таидемцилиндр (рис. 72, в) используют на экскаваторах-планировщиках для выдвижения телескопической стрелы. Эта конструкция дает возможность при одинаковой величине хода  [c.99]

На рис. 99 показан секционный гидрораспределитель с проточной разгрузкой насосов, установленный на экскаваторе-планировщике ЭО-3332, В гидрораспределитель входят напорная секция 3, рабочие секций , 8 и 12, сливная секция II и промежуточная секция 7, обеспечивающая диффереициальное (см, 19) питание  [c.129]

На рис. 114 показана схема гидропривода гусеничного экскаватора-планировщика ЭО-2131А. Система трехпоточная, с объединением (разъединением) потоков вручную и параллельно-раздельным питанием гидродвигателей.  [c.162]

Выполнение всех работ достигается с помощью легкосъемных сменных рабочих органов, а также благодаря применению телескопической стрелы (см. 12). Экскаваторы-планировщики серийно выпускают на гусеничном и иневмоколесном ходовых устройствах, а также на шасси автомобиля. Технические характеристики этих машин приведены в табл. 5.  [c.241]


Экскаватор-планировщик ЭО-2131А (рис. 168)—полноповоротная машина с телескопическим рабочим оборудованием и гидравлическим приводом всех рабочих движений.  [c.241]

Пульт управления экскаватора Э-4010 показан на рис. 200. При переездах автомобилем управляют из кабины водителя, как на обычной транспортной машине. Рабочими операциями экскаватора-планировщика управляют из кабины машиниста, расположенной на поворотной латформе. Для этой цели на пульте установлены три рычага и четыре педали, которые соединены тягами с золотниками гидрораспределнтеля.  [c.274]

Предельные параметры забоев экскаватора-планировщика ЭО-2131А  [c.352]


Гидравлические экскаваторы

Механика Гидравлические экскаваторы

просмотров – 2200

Лекция №10

Сегодня более половины всœех выпускаемых одноковшовых экскаваторов приходиться на полноповоротные гидравлические экскаваторы.

Жёсткая подвеска рабочего оборудования обеспечивает более рациональную технологию разработки грунта͵ точность выполнения земляных работ, а также их производство в стеснённых условиях. Отсутствие громоздких механических передач, и возможность рациональной компоновки агрегатов обеспечивает значительное улучшение на 50 – 60% деловых показателœей машины. Эффективное использование повышенной мощности силовых установок, реализация значительно больших (в 2 – 3 раза) усилий резания и увеличение в 1,25 – 1,6 раза вместимости ковшей по сравнению с экскаваторами с механическим приводом способствует резкому возрастанию производительности экскаваторов.

Наряду с массовым выпуском неполноповоротных навесных экскаваторов ЭО-2621 (рис 2.47) в соответствии с ГОСТ 22894-77 выпускают полноповоротные гидравлические экскаваторы третей – шестой размерных групп с ковшами вместимостью 0.4-3,2 м на базе единых конструктивных схем (Рис. 2.48).

Навесной экскаватор ЭО-2621В (Рис. 2.47) смонтирован на тракторе «Беларусь». Он имеет две рамы: бульдозерную 3, на которую подвешен отвал 1, и экскаваторную 7, на которую смонтирована поворотная колонна 17 и выносные опоры 19 с гидроцилиндрами 18. Колонна обеспечивает поворот стрелы на 120 градусов в каждую сторону. Она имеет поворотный корпус с креплением стрелы обратной лопаты. Поворот осуществляется цепной передачей и гидроцилиндрами. Стрела смонтирована на нижней проушинœе корпуса колонны, а на верхней – гидроцилиндр 14. Рукоять 11 шарнирно соединœена со стрелой и поворачивается с помощью гидроцилиндра 10. На конце рукояти шарнирно закреплены ковш 13, имеющий для своего поворота гидроцилиндр 12.

Рабочие механизмы полноповоротных гидравлических экскаваторов, как это видно на схеме (рис 2.48), в значительной степени идентичны. Поворотные устройства имеют унифицированные роликовые опорно-поворотные круги, монтируемые на раме ходового оборудования, и приводятся в движение с помощью гидромоторов, которые обеспечивают свободное вращение платформы.

Гидравлическая система приводаодноковшовых экскаваторов классифицируют по числу установленных насосов (потоков жидкости подаваемых в напорные линии), по использованию потоков жидкости (с разделœением или объединœением напорных линий): по виду питания гидродвигателœей(с индивидуальным или групповым питанием). На отечественных гидравлических экскаваторах наибольшее распространение получила двухпоточная система приводов, в которых рабочая жидкость от двух или нескольких насосов (секций) подаётся в обе напорные линии.

Рис 2.48. Полноповоротные гидравлические экскаваторы.

а – ЭО-3322А с оборудованием обратной лопаты и ковшом вместимостью 0,5 куб.м; б – ЭО-4121Б с оборудованием прямой лопаты и ковшом вместимостью 1 куб.м: в – ЭО-5122А с оборудованием погрузчика и ковшом 2,8 куб.м; 1 – силовая установка; 2 – бак гидросистемы; 3- нижняя часть стрелы; 4 – верхняя часть стрелы; 5 – гидроцилиндр рукояти; 6 – рукоять; 7 – гидроцилиндр ковша; 8 – ковш; 9 – гидроцилиндр стрелы; 10 – ходовая телœежка; 11 – механизм привода хода; 12 – роликовый опорно- поворотный круг; 13 – механизм поворота платформы; 14 – противовес.

Навесной экскаватор ЭО-2621В имеет две гидросистемы два потока: один используется от трактора с одним гидронасосом НШ-32Э, другая смонтирована дополнительно для привода рабочего оборудования и имеет три гидронасоса НШ-32, объединённых в одну группу. Первый поток питает гидроцилиндры бульдозера, выносных опор и поворота͵ второй – гидроцилиндры стрелы, рукояти и ковша. Каждый поток имеет свой гидрораспределитель. Для усиленного питания гидроцилиндра стрелы, потоки объединяются специальным третьим гидрораспределителœем. При этом в результате ускоренного подъёма ковша не только увеличивается производительность экскаватора, но и обеспечивается независимое управление стрелой при копании.

Для полноповоротных экскаваторов также применяют двухпоточную систему привода с насосами регулируемой подачи жидкости. Для экскаваторов до четвёртой размерной группы применяют сдвоенные аксиально-поршневые насосы с суммирующим регулятором мощности. Такие насосы выпускают в едином агрегате, включающем также и раздаточный редуктор для привода насосов.

Использование насосов регулируемой подачи позволяет, по сравнению с насосами постоянной подачи, уменьшить мощность необходимую для привода насосной установки, а также снизить потери энергии на дросселирование и нагрев рабочей жидкости.

Типовая гидравлическая схема универсального гидравлического экскаватора (рис. 2.49).

Питание осуществляется от сдвоенного насоса. Распределительные устройства образуют две группы: первая питается одним насосом, вторая – другим, к которому автоматически присоединяется силовой поток от первого насоса при нейтральном положении золотников гидрораспределительных устройств первой группы. Τᴀᴋᴎᴍ ᴏϬᴩᴀᴈᴏᴍ, участвующие в цикле экскавации исполнительные механизмы, управляемые с помощью первой группы распределительных устройств, питаются от одного насоса, а в механизмы стрелы, рукояти и ковша, управляемые второй группой, может поступать полный силовой поток рабочей жидкости от обоих насосов.

В первый блок гидрораспределителя входит питаемые параллельно золотники управления поворотом платформы и рукоятью. Золотник рукояти используют для независимого управления рукоятью, при совмещении его движения со стрелой или ковшом, что обеспечивается раздельным управлением (разными рукоятками, или различным движением одной рукоятки) золотников рукояти, размещённых в первом и втором блоках гидрораспределителя.

Золотники второго блока соединœены по схеме последовательного питания: стрела-рукоять и стрела-ковш, что позволяет чётко соблюдать эти движения. В эту группу может входить также устройство для управления безнасосным опусканием стрелы.

Схема гидропривода экскаватора ЭО-3322 отличается от типовой дополнительным (резервным) золотником в первом распределительном блоке для управления поворотом верхней части стрелы при оборудовании грейфера, отсутствием во втором распределительном блоке последовательного питания, раздельным питанием, росположеного во втором блоке золотника управления рукоятью, что крайне важно для независимого управления при совмещении с движением стрелы или ковша в связи с тем, что оба золотника управления рукоятью (размещённые в первом и втором блоках) дублированы и включаются всœегда одновременно. Максимальное давление в гидросистеме 17.5МПа.

Система гидропривода экскаваторов ЭО-4121Б соответствует типовой схеме описанной выше. Максимальное давление 25МПа обеспечивает высокое максимальное усилие копания. При этом давление в приводе механизма поворота не выше 16МПа, что снижает эквивалентное давление на наиболее напряжённом насосœе до 14 МПа и обеспечивает необходимую долговечность насосной установки. В гидроприводах экскаваторов ЭО-3322Д и ЭО-4121Б применены секционные гидрораспределители.

У экскаваторов ЭО-4124 и ЭО-4321А структурная схема гидропривода не отличается от типовой. При этом конструктивно она выполнена иначе. В них использованы три моноблочных трехзолотниковых гидрораспределителя с вспомогательным управлением, что даст возможность не только снизить усилие на рычагах управления, но и исключит педали. Максимальное давление в системе гидропривода этих машин 25МПа.

На рис 2.49 приведена лишь принципиальная структурная схема гидропривода механизмов, принимающих участие в выполнении рабочего цикла экскаватора, и не затронуты вопросы ограничения нагрузок, предотвращение разрыва потока жидкости и при попутных нагрузках и др. , для решения которых в гидравлических приводах упомянутых машин применены соответствующие устройства.

На мощных гидравлических машинах пятой и шестой размерных групп (массой 35 и 50т) с основными ковшами вместимостью 1,6 и 2,5м³ применены насосы с независимым раздельным регулированием. Дальнейшее совершенствование гидроприводов экскаваторов будет идти по улучшению конструкции и качества базовых узлов и разработки системы автоматизации процесса копания и планировочных работ. Автоматизация процесса копания и использование вспомогательного управления позволяет улучшить условия труда машиниста͵ оптимально использовать мощность силовой установки, что создаст возможность повысить эксплуатационную производительность машин.

Ходовое оборудование гидравлических экскаваторовпо конструкции различается (рис 2.50)

Механизм передвижения гусеничных экскаваторов снабжен, как правило, раздельным приводом каждой гусеничной ленты от низкомоментного гидромотора через шестерёнчатый редуктор, который унифицирован на некоторых машинах с редуктором механизма поворота. Независимый привод механизма передвижения в 2-3 раза сокращает затраты времени на передвижение в забое и повышает мобильность экскаватора при длительных переездах.

Конструкция гусеничного ходового оборудования экскаватора ЭО-4121Б и ЭО-5122А традиционная экскаваторная (рис 2.50а). Новое унифицированное гусеничное ходовое оборудование тракторного типа применено на экскаваторах ЭО-4123, ЭО-4124, ЭО-5123 (рис 2.50б.).

На пневмоколесном экскаваторе ЭО-3322А поворотная платформа унифицирована с поворотной платформой экскаватора ЭО-3311 Г, а привод переднего и заднего мостов осуществлён от низкомоментного аксиально- поршневого гидромотора через двухскоростную коробку передач и горизонтальные валы с зубчатыми муфтами (рис 2.50в).

На экскаваторе ЭО-4321А ходовое оборудование имеет четыре широкопрофильных колеса, раздельный привод которых осуществлен от высокомоментных моторов через редукторы, вмонтированные в ступицы колес (рис 2.50г). Такая конструкция ходовой телœежки обеспечивает повышенную проходимость и четыре ступени скоростей в диапазоне 0-20 км/час.

Техническая характеристика одноковшовых универсальных экскаваторов с гибкой и жёсткой подвеской рабочего оборудования приведена в таблице 2.10.

Конструкция одноковшовых экскаваторов постоянно совершенствуется. На экскаваторах ЭО-3322Д, ЭО-41226; ЭО-5122А третьей – пятой размерных групп применены новые прогрессивные энергосберегающие системы с введение автоматического регулирования двигателœей в зависимости от их загрузки, с комбинированным управлением гидронасосами, оптимизации режимов и циклов работы и др. Эти системы обеспечивают экономию топлива (до 20%) и повышение производительности труда, а также значительно облегчают условия труда машиниста.

Экскаваторы планировщики осуществляют планировочные земляные работы в стесненных условиях рабочих площадок при рытье траншей и котлованов, планировке откосов, насыпей и др. Наибольшее распространение получили экскаватора планировщики с телœескопической стрелой. Созданы три модели таких машин Э-4010, ЭО-2131А, ЭО-3332А. В последнее время получили развитие системы автоматизированного управления процессом планировки экскаватором.

Различают три типа автоматизированных систем: совмещенного следящего управления, координированного управления и со стабилизацией условного положения ковша. Эти системы управления позволяют одноковшовому экскаватору выполнять почти любую заданную прямолинœейную траекторию без вмешательства машиниста в процесс регулирования скоростей элементов рабочего оборудования.

Экскаваторы – планировщики являются универсальными, самоходными полноповоротными машинами с телœескопическим рабочим оборудованием. В телœескопическом рабочем оборудовании вместо шарнирно – сочлененных стрелы и рукояти применена телœескопическая стрела. Оборудование обеспечивает применение ковша по прямолинœейной траектории при поступательном движении стрелы.

Экскаваторы – планировщики выпускаются на гусеничном и колёсном ходу, а также на шасси автомобиля. Техническая характеристика этих машин приведена в таблице 2. 11.

Экскаватор – планировщик (рис 2.51) состоит из ходового оборудования, поворотной платформы 2 с расположенным на ней силовым оборудованием 3, пультом 6 управления гидрооборудованием и механизмами телœескопической стрелы 4 с рабочим органом – ковшом 5.

Ходовое оборудование включает ходовую раму 1, две ходовые телœежки и механизм передвижения. Ходовая рама представляет собой сварную металлоконструкцию, на которой смонтировано опорно-поворотное устройство 8. Через балки коробчатого профиля ходовая рама опирается сзади на мост ведущих колёс, а спереди на мост направляющих колёс. Опорно – поворотное устройство включает зубчатый венец, верхнюю и нижнюю обоймы и ролики. Зубчатый венец жестко соединён с ходовой рамой болтами к нижнему листу поворотной платформы. В задней части платформы установлен двигатель с гидронасосами и компрессором, в средней части механизм поворота платформы 7, который приводиться в движение от гидромотора через двухступенчатый шестеренчатый редуктор. В передней части платформы смонтирован гидрораспределитель, которым управляют из кабины машиниста с помощью системы рычагов, тяг и валов.

Силовое оборудование состоит из дизеля с муфтой сцепления и водяным радиатором, редуктора привода гидронасосов, трёх гидронасосов и топливного бака.

Телœескопическое рабочее оборудование состоит из рамы, стрелы, сменных рабочих органов (различных ковшей, отвала, удлинителя), гидроцилиндра выдвижения – втягивания стрелы, механизма поворота стрелы вокруг своей продольной оси, гидроцилиндра поворота рабочего органа вокруг оси крепления, гидроцилиндров подъема – опускания стрелы.

Стрела может подниматься на угол 23º и опускаться на угол 50º, а также вращаться без ограничения угла в горизонтальной плоскости вокруг вертикальной оси экскаватора. Вместе с тем, вокруг своей продольной оси стрела может поворачиваться на 180º в обе стороны. Поворот стрелы осуществляется с помощью специального механизма, состоящего из гидроцилиндра, зубчатого сектора и шестерни, жестко связанной с неподвижной частью стрелы.

В конце подвижной части стрелы шарнирно закреплён рабочий орган. Телœескопическая стрела представляет собой сварную конструкцию треугольного сечения из труб и листов. Подвижная часть стрелы перемещается внутри неподвижной на роликах и с помощью гидроцилиндра выдвижения – втягивания стрелы, который обеспечивает ход стрелы до 3.2 м.

В схему гидравлического привода (рис 2.52) экскаватора – планировщика входят три насоса постоянной подачи, позволяющих совмещать движения рабочих органов, приводимых от разных насосов.

Рис. 2.52. Гидравлическая схема привода экскаватора- планировщика.

1 – бак; 2 – вентиль; 3, 4, 5 – насосы; 6 – фильтр; 7 – теплообменник; 8 – трёхзолотниковый распределитель; 9 – кран; 10 – манометр; 11, 15 – двухзолотниковые распределители; 12 – кран; 15 – манометр; 14 – дистанционный термометр; 16 – блоки перепускных и обратных клапанов; 17 – дроссели с обратными клапанами; 18 – клапаны;; 19 – клапанное устройство; 20, 21, 24, 25 – гидроцилиндры; 22, 23, 26 -гидромоторы.

Насос 3 подает рабочую жидкость в трехзолотниковый распределитель 8, управляющий цилиндрами 20 поворота стрелы, 21 поворота ковша и гидромотором 22 поворота платформы.

Насос 4 подает рабочую жидкость в двухзолотниковый распределитель 11, управляющий гидромотором 23 привода левой ходовой телœежки и цилиндром 24 подъёма – опускания стрелы.

Насос 5 подает рабочую жидкость в двухзолотниковый распределитель 15, управляющий гидромотором 26 привода правой ходовой телœежки и цилиндром 25 выдвижения телœескопической стрелы. На трубопроводах установлены блоки перепускных и обратных клапанов, обеспечивающих возможность движения штоков цилиндров при чрезмерных внешних нагрузках на рабочие органы.
