Экскаватор ек 18: ЕК-18 () (ЕК-18)- описание, характеристики, история.

ЕК-18 () (ЕК-18)- описание, характеристики, история.

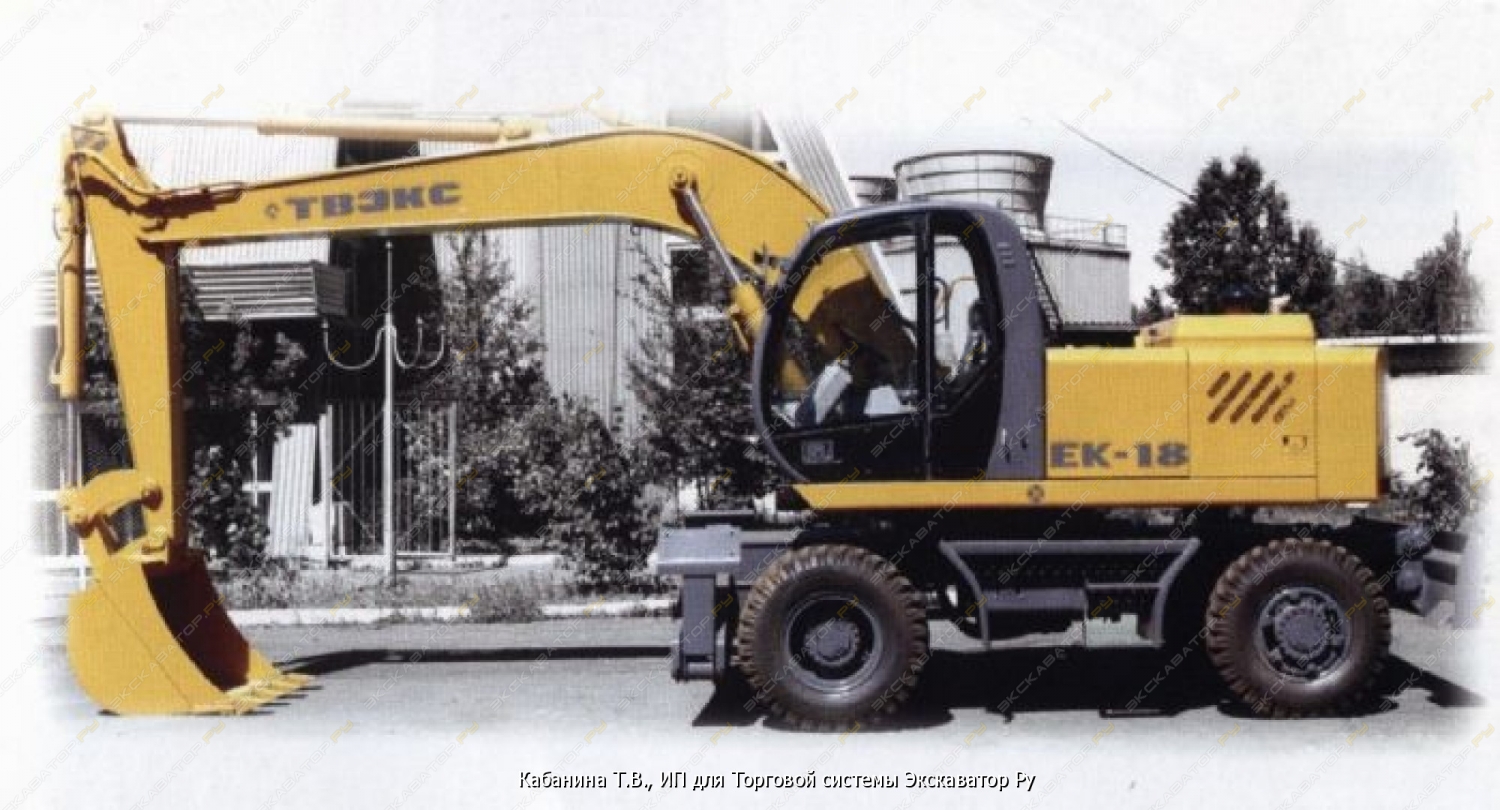

Тверской экскаватор ЕК-18 предназначен для строительных работ, работ в коммунальном хозяйстве, в городских стеснённых условиях. Конструкция экскаватора предусматривает возможность работы со следующими видами сменного оборудования: грейфер копающий, грейфер для сыпучих материалов, гидромолот, гидроножницы, рыхлитель, бревнозахват с ротатором, кусторез.



Комплектации:

ЕК 18-20 – 18,0 т, ковш V=1,0 м3
ЕК 18-30 – 18,0 т, ковш V=1,0 м3, гидромотор хода и гидронасос “Bosch-Rexroth”
ЕК 18-40 – 19,5 т, скрап. оборудование с ГП-554 или ГП-555, гидроподъёмная кабина для погрузки/разгрузки полувагонов
ЕК 18-60 – 18,0 т, ковш V=1,0 м3, гидромотор хода и гидронасос “Bosch-Rexroth”, двигатель Perkins

Cменные виды рабочего оборудования:

Грейфер копающий
Грейфер погрузочный (пятичелюстной)
Гидромолот
Гидроножницы
Рыхлитель
Бревнозахват

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вес, т 18
Емкость ковша (по SAE), м3 1,0 (0,65; 0,77)
Длина, мм 9400
Ширина, мм 2500
Высота, мм 3300
Двигатель Д-245/ Perkins 1104C-44TA
Мощность двигателя, л. с. 105/ 123
Продолжительность цикла, с 18,5
Давление в гидросистеме, MПа 28
Скорость передвижения, км/ч 20

Параметры копания

Рукоять, м
2,2
2,8 3,4
Радиус копания, м 9,1 9,65 10,2
Радиус копания на уровне стоянки, м 8,85 9,42 10,0
Кинематическая глубина копания, м 5,77 6,37 6,97
Высота выгрузки, м 6,24 6,5 6,75
Угол поворота ковша (град. ) 177 177 177
Максимальная емкость ковша (по SAE), м3 1,0 0,77 0,65

Экскаватор ТВЭКС ЕК-18 технические характеристики

индустрия » Спецтехника » Экскаваторы » ТВЭКС

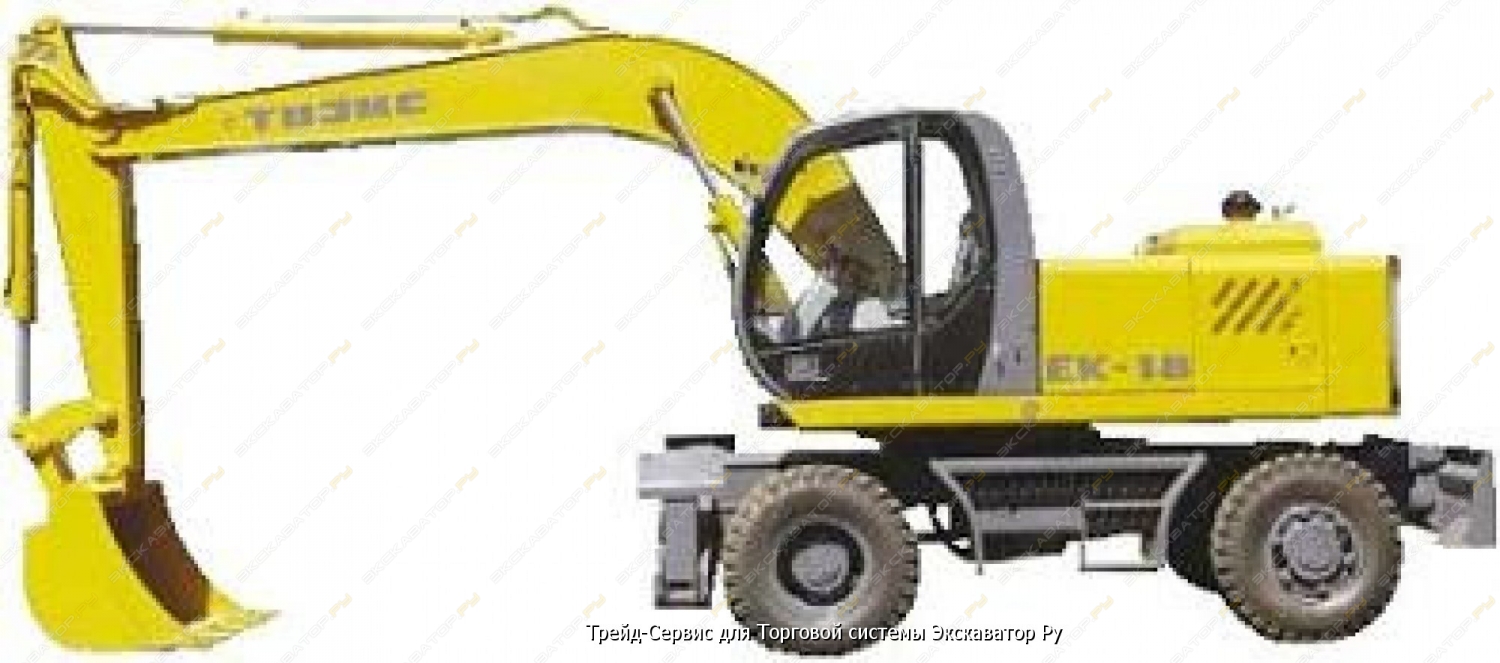

Экскаватор ТВЭКС ЕК-18 является колесным экскаватором, изготовленным на ОАО «Тверской экскаватор».

Экскаватор ТВЭКС ЕК-18 технические характеристики:

Экскаватор ТВЭКС ЕК-18 технические характеристики используемого оборудования:

  • Характеристики экскаватора с рукоятью длиной 2200 мм:
    • радиус действия 9100 мм;
    • емкость ковша 1,0 м3;
    • радиус копания на стояночном уровне 8850 мм;
    • высота отгрузки 6240 мм;
    • поворот ковша 177 градусов;
    • глубина копания 5770 мм.
  • Характеристики экскаватора с рукоятью длиной 2800 мм:
    • радиус действия 9650 мм;
    • емкость ковша 0,77 м3;
    • радиус копания на стояночном уровне 9420 мм;
    • высота отгрузки 6500 мм;
    • поворот ковша 177 градусов;
    • глубина копания 6370 мм.
  • Характеристики экскаватора с рукоятью длиной 3400 мм:
    • радиус действия 10200 мм;
    • емкость ковша 0,65 м3;
    • радиус копания на стояночном уровне 10000 мм;
    • высота отгрузки 6750 мм;
    • поворот ковша 177 градусов;
    • глубина копания 6970 мм.

Данная техника изготавливается в нескольких модификациях, имеющих следующие отличия:

  • Модификация ЕК-18-20:
    • двигатель Д-245С-997;
    • мощность 105 л.с. или 77 кВт;
    • гидросистема — ПСМ.
  • Модификация ЕК-18-30:
    • двигатель Д-245С-997;
    • мощность 105 л. с. или 77 кВт;
    • гидросистема — Bosch-Rexroth.
  • Модификация ЕК-18-60:
    • двигатель Perkins 1104C-44TA;
    • мощность 123 л.с. или 90 кВт;
    • гидросистема — Bosch-Rexroth.
  • Модификация ЕК-18-90:
    • двигатель Д-245 2S2;
    • мощность 123 л.с. или 90 кВт;
    • гидросистема — Bosch-Rexroth.

Экскаватор колесный ТВЭКС ЕК-18 используется при рытье карьеров, ям, траншей, котлованов в грунте 1-4 категорий и при погрузке сыпучего материала в транспорт. Также данный экскаватор может работать с предварительно разрыхленными скальными породами и мерзлым грунтом, величина кусков которых не должна превышать 200 мм. Он не заменим в условиях транспортного, мелиоративного, сельского, городского и промышленного строительства.

Данный экскаватор может оснащаться следующим оборудованием:

  • Гидравлические ножницы НГ-1624, используемые при резке металла и измельчении твердых материалов.
  • Копающий грейфер, грейфер для сыпучих материалов.
  • Гидравлический молот МГ-300, который используется при разрушении бетонных, железобетонных покрытий и сооружений, а также при рыхлении мерзлого грунта.
  • Бревнозахват грузоподъемностью 3000 кг, который используется при погрузке, разгрузке, штабелировании бревен. Он может оснащаться полноповоротным ротатором.
  • Рыхлитель, используемый для рыхления скальных пород, мерзлого грунта.

Экскаватор колесный ТВЭКС ЕК-18 имеет следующие преимущества:

  • наличие одноместной комфортной кабины, которая имеет большую площадь остекления и обеспечивает комфортабельность рабочего места, широкую обзорность рабочей зоны, безопасность и защиту от пыли;
  • устойчивость;
  • наличие комфортабельного водительского кресла;
  • наличие мощного дизельного двигателя;
  • высокая производительность;
  • продуманное расположение приборов на панели управления, предназначенных для контроля, управления экскаватором;
  • многофункциональность за счет возможности использования различного рабочего оборудования;
  • наличие отсеков для хранения вещей первой необходимости (например, аптечка, огнетушитель) и личных вещей водителя;
  • надежность, длительный период эксплуатации;
  • легкость управления и технического обслуживания.
