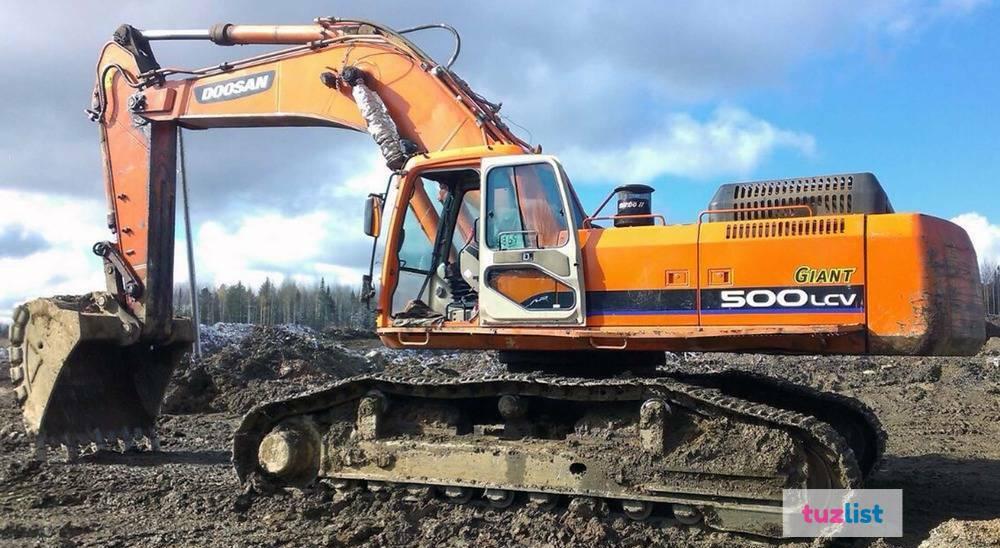

Гусеничный экскаватор Doosan S500LC-V Gaint

Loading

Технические характеристики

Характеристики двигателя

Мощность, Л.С. при об./мин.	316/2000
Модель двигателя	DE12TIS
Расход топлива, гр/час на л.с.	165
Производитель	DOOSAN
Крутящий момент, кг.м/об.мин.	–
Объем двигателя, см3	11051

Вес

Рабочий вес машины, кг	49900
Удельное давление на грунт, кг/см2	0,86

Характеристики копания

Общая высота, мм	4140
Общая длина, мм	11590
Ширина ковша без бокорезов, мм	2024
Максимальная глубина копания, мм	6280
Максимальная длина копания, мм	10290
Максимальная высота копания, мм	9410
Длина рукояти, мм	2400
Объем ковша, м3	3,2
Длина стрелы, мм	6300
Максимальная высота разгрузки, мм	6590
Общая ширина, мм	3900

Прочее

Скорость вращения поворотного мотора, об/мин	10,3
Ёмкость гидравлического бака, л	265
Объём масла двигателя, л	28
Ёмкость гидравлической системы, л	–
Ёмкость топливного бака, л	620
Сила отрыва на ковше, т (норм/увелич. мощн.)	–
Максимальный поток гидравлики, л/мин	2-359
Сила отрыва на рукояти, т (норм/увелич.мощн.)	–
Объём системы охлаждения, л	58

Характеристики рабочих зон

С	Максимальная высота копания, мм	9410
В	Максимальная глубина копания, мм	6280
E	Минимальный радиус поворота, мм	–
D	Максимальная высота разгрузки, мм	6590
	Объем ковша, м3	3,2
A	Максимальная длина копания, мм	10290
	Длина рукояти, мм	2400
	Длина стрелы, мм	6300

Возможная комплектация

Стандартное оборудование

• Гидравлическая система
• Регенерация потока рукояти и стрелы
• Включение форсированного наддува одним нажатием
• Клапаны фиксации рукояти и стрелы
• Клапаны исключения отдачи при повороте
• Резервные каналы (клапан)

Кабина и интерьер

• режимом работы
• Подставка для стакана
• Дистанционный выключатель радио
• Термос
• Кабина с демфирующими креплениями
• Регуляция подлокотника
• Стеклоочиститель ветрового стекла с прерывистым
• Ручка джойстика с 2 переключателями
• Резервный разъём 12 В
• AM/FM радио и кассетный плеер
• Последовательный порт связи для подключения компьютера
• Съемное нижнее переднее окно и подъемное переднее окно
• Освещение кабины
• Шкала контроля топлива
• Кабина с шумоподавлением для эксплуатации в разной погоду
• Графический дисплей
• Кондиционер воздуха
• Пепельница и прикуриватель в кабине
• Регуляция подвески сидения оператора

Техника безопасности

• Сигнализатор хода
• Ступенька и большие поручни
• Защитные очки
• Кабина и интерьер
• Клапан защиты от разрыва шлангов рукояти и стрелы
• Гидравлический рычаг блокировки
• Козырёк против солнца
• Проблесковый маячок
• Молоток для аварийной эвакуации из кабины
• Перфорированные металлические противоскользящие пластины
• (Стандарт ISO 10262, FOGS)
• Ремень безопасности
• Прозрачная крыша
• Устройство оповещения о перегрузке
• Сигнализатор хода и поворота
• Ручка джойстика с 3 переключателями
• Защита кабины верхняя/передняя
• Левое и правое зеркала заднего вида

Прочее

• Электрический топливный насос
• Система предотвращения повторного запуска двигателя
• Галогеновые рабочие фонари (2 на раме, 2 на стреле)
• Генератор большой мощности (24 В, 80 А)
• Двухэлементный очиститель воздуха
• Подвеска для вращения
• Система самодиагностики
• Отделитель воды
• Гидравлический регулятор натяжения гусеницы
• Смазанное и герметизированное звено гусеницы
• Фильтр грубой очистки
• Звуковой сигнал (электрический)
• Система предотвращения перегрева двигателя
• Генератор (номиналы: 24 В, 50 А)
• Дополнительные рабочие фары на кабине (2 передние, 4 передних и 2 задних)
• Двойной топливный фильтр
• Подвеска для молотка (односторонняя)
• Фильтр пыли для радиатора
• Ограждения гусеничной рамы

Технические характеристики сформированы на основе информации с официального сайта производителя.

Обратите, пожалуйста, внимание на то, что технические характеристики, комплектация и список дополнительного оборудования могут отличаться от указанных на этой странице, в зависимости от региона, в который поставляется техника. А также компания-производитель оставляет за собой право изменять эти характеристики без уведомления. Поэтому обязательно уточняйте характеристики и параметры конкретной модели у продавца.

категория: Гусеничные экскаваторы Doosan

Технические характеристики Doosan S500LCV. Гидравлический экскаватор.

Эксплуатация

Рабочий вес	49900 кг
Объем топлива	620 л.
Объем жидкости системы охлаждения	58 л.
Объем жидкости гидравлической системы	265 л.
Объем масла двигателя	28 л.
Объем жидкости привода механизма вылета стрелы	4 л.
Давление перепускного клапана гидравлической системы	31371.1 кПа
Пропускная способность гидравлического насоса	718 л/мин

Ходовая часть

Размер башмака	600 мм
Удельное давление на грунт	84. 1 кПа
Ширина колеи	3300 мм

Характеристики стрел/секций 2

Максимальная глубина копания вертикальной стенки	1090 мм
Транспортировочная высота блока	4250 мм
Транспортировочная длина блока	11390 мм
Максимальная глубина копания	6780 мм
Максимальный вылет вдоль уровня земли	10430 мм
Максимальная высота среза	9540 мм
Максимальная высота погрузки	6680 мм

Характеристики стрел/секций 1

Транспортировочная высота блока	4140 мм
Транспортировочная длина блока	11590 мм
Максимальная глубина копания	6280 мм
Максимальный вылет вдоль уровня земли	9990 мм
Максимальная высота среза	9410 мм
Максимальная высота погрузки	6590 мм
Максимальная глубина копания вертикальной стенки	521 мм

Размеры

Ширина до наружной стороны гусеничной ленты	3900 мм
Высота до верхней части кабины	3350 мм
Клиренс	760 мм
Клиренс противовеса	1220 мм
Радиус поворота задней части платформы	3665 мм
Длина гусеничной ленты на уровне земли	4470 мм

Ковш

Исходный объем ковша	2. 9 м3
Минимальный объем ковша	2 м3
Максимальный объем ковша	3.6 м3

Двигатель

Производитель	Doosan
Модель	DE12TIS
Эффективная мощность	232 кВт
Мощность измеренная при	2000 об/мин.
Объем двигателя	11. 1 л.

Ходовая часть

6. Ширина колеи	3300 мм
14. Размер башмака	600 мм

Характеристики стрел/секций 1

1. Транспортировочная длина блока	11590 мм
3. Транспортировочная высота блока	4140 мм
9. Максимальная высота среза	9410 мм
10. Максимальная высота погрузки	6590 мм
11. Максимальный вылет вдоль уровня земли	9990 мм
12. Максимальная глубина копания вертикальной стенки	521 мм
13. Максимальная глубина копания	6280 мм
1. Транспортировочная длина блока	11390 мм
3. Транспортировочная высота блока	4250 мм
9. Максимальная высота среза	9540 мм
10. Максимальная высота погрузки	6680 мм
11. Максимальный вылет вдоль уровня земли	10430 мм
12. Максимальная глубина копания вертикальной стенки	1090 мм
13. Максимальная глубина копания	6780 мм

Размеры

2. Ширина до наружной стороны гусеничной ленты	3900 мм
4. Длина гусеничной ленты на уровне земли	4470 мм
5. Клиренс	760 мм
7. Высота до верхней части кабины	3350 мм
8. Радиус поворота задней части платформы	3665 мм
15. Клиренс противовеса	1220 мм
15. Клиренс противовеса	1220 мм

DX480LCA-500LCA – DAEWOO Construction Equipment Division – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Когда работа тяжелая, я рассчитываю на DOOSAN. Выдающаяся производительность Машины Doosan DX480LCA и DX500LCA были созданы для более высокой производительности и продолжительности рабочих циклов благодаря улучшенной силе тяги и значительно увеличенному крутящему моменту поворота. Превосходное качество, надежность и долговечность Сосредоточьтесь на совокупной стоимости владения (TCO). Одним из наиболее важных факторов при выборе оборудования является его безотказная работа. DX480LCA и DX500LCA максимально увеличили время безотказной работы за счет повышения качества, надежности и долговечности, а также дальнейшего упрощения технического обслуживания.

• Сверхпрочная ходовая часть с 3 верхними катками, 9 нижними катками E и 3 кожухами гусениц на каждую раму гусеницы. • Х-образная ходовая часть для тяжелых условий эксплуатации со встроенной пружиной Н-образной гусеницы и направляющим колесом, а также прочная гусеничная рама коробчатого сечения и самосмазывающиеся уплотненные звенья. ТОПЛИВНАЯ ЭФФЕКТИВНОСТЬ -EPOS e-EOSTM • новый мощный DOOSAN DE12TIS, непосредственный впрыск азота, 6-цилиндровый двигатель. • -Система EPOS (электронная система оптимизации мощности) и функция гидравлического повышения мощности для оптимизации сгорания и минимизации выбросов. ЭКОНОМИЯ Топливная эффективность • Топливная экономичность на % выше, чем у предыдущей модели. 5 • эффективная переделка двигателя…

Производительность Улучшенное управление экскаватором благодаря новой системе e-EPOSTM Максимальная производительность благодаря собственному двигателю Doosan • Внутренний двигатель oosan идеально сочетается с гидравлической системой D и обеспечивает высокую мощность. • механический двигатель обеспечивает высокую устойчивость к влаге, пыли М и топливу плохого качества. «Мозг» гидравлического экскаватора, e-EPOSTM (электронная система оптимизации мощности), был улучшен благодаря каналу связи CAN (локальная сеть контроллеров), что обеспечивает непрерывный обмен информацией между двигателем и гидравлической системой. Эти агрегаты теперь идеально…

Отсечка сброса топливной эффективности Управление для предотвращения передачи ненужного потока Обычно насос подает поток даже при достижении максимального давления в системе из-за тяжелых условий работы и больших рабочих нагрузок. Технология отсечки сброса Doosan предотвращает передачу ненужного потока, чтобы поддерживать мощный рабочий уровень на максимальном значении при одновременном снижении расхода топлива. Оптимизированное рычажное управление. Ожидание и автоматический холостой ход. Согласование двигателя и насоса для предотвращения ненужного расхода топлива. Когда оператор делает перерыв для отдыха с фиксированным джойстиком, двигатель и насос…0004

Надежность Передняя конструкция Самосмазывающиеся уплотненные звенья и улучшенный ролик (3 верхних ролика / 9 нижних роликов). Усиленная жесткость защиты гусеницы (по 3 шт. с каждой стороны). Улучшение конструкции Увеличение толщины боковой пластины Общее усиление стальной пластины за счет увеличения толщины. Улучшенная конструкция для защиты болтов, установленных на крышке гусеничного двигателя. 1 цельная литая втулка основной стрелы. Усовершенствованная технология штифтовой втулки 2 Усиленный кронштейн на конце стрелы и увеличенная центральная втулка рукояти. 3 Увеличенная бобышка на конце стрелы и усилительная пластина с балками. Магистральные магистрали высокого давления от магистрального…

Управление и комфорт Панель управления Панель управления понятна, удобна для чтения и удобно расположена, что позволяет вам работать безопасно и уверенно. Режимы навигации, камера заднего вида, селектор дисплея Режимы работы, автоматический холостой ход и управление расходом Стандартный экран Защита от кражи Информация о фильтре/масле История эксплуатации Управление расходом 3 режима работы в соответствии с вашими задачами – 1-сторонний режим – 2-сторонний режим режим – Режим копания Простое управление Операции выравнивания, перемещение поднятых грузов и сложные маневры легко и точно контролируются с помощью рычагов управления. Кнопки, встроенные в…

Техническое обслуживание и безопасность Защитный возвратный масляный фильтр Защита гидравлической системы стала более эффективной за счет использования технологии стекловолокна в основном возвратном масляном фильтре. При отфильтровывании более 99,5% посторонних частиц интервал замены масла увеличивается. Нижняя ручка двери кабины Доступные части Удобный блок предохранителей Блок предохранителей расположен в отсеке для хранения за сиденьем, что обеспечивает чистоту и удобный доступ. Доступ к различным радиаторам очень легкий, что упрощает очистку. Детали двигателя легко доступны через верхнюю и боковые панели….

Технические характеристики 4-тактный промежуточный охладитель воздух-воздух с водяным охлаждением, непосредственным впрыском, гидравлическая система Tier II Мозгом экскаватора является e-EPOS (электронная система оптимизации мощности). Это позволяет оптимизировать эффективность гидравлической системы для любых условий работы и минимизировать расход топлива. e-EPOS подключен к электронному блоку управления двигателем (ECU) через канал передачи данных для согласования работы двигателя и Номинальная мощность в л.с. Объем поршня • Гидравлическая система обеспечивает независимые или комбинированные операции • Две скорости движения обеспечивают. ..

Рабочий диапазон Длина стрелы – мм Длина рукояти – мм Вместимость ковша – м3 Ходовая часть A. Радиус поворота хвостовой части – мм B. Транспортировочная высота (стрела) – мм C. Транспортировочная высота (шланг) – мм D. Транспортная длина – мм E. Транспортная ширина (стандартная) – мм F. Зазор противовеса – мм G. Высота над кабиной – мм H. Ширина корпуса – мм I. Высота кабины над корпусом – мм J. Ширина кабины – мм K. Расстояние между опорами – мм L. Длина гусеницы – мм M. Ширина ходовой части (стандартная) – мм N. Ширина башмака – мм O. Высота гусеницы – мм P. Дорожный просвет – мм (*) В сложенном / выдвинутом состоянии Вес компонентов Параметр Верхняя конструкция без переднего противовеса Нижний…

Грузоподъемность DX500LCA — Стандартная конфигурация Стандартная колея: 3900 мм — Стрела: 6300 мм — Рукоять: 2900 мм — Без ковша — Башмак: 600 мм — Противовес: 11100 кг 3 Вариант 1 Стандартная гусеница: 3900 мм — Стрела: 6300 мм — Рукоять: 2 400 мм – Без ковша – Башмак: 600 мм – Противовес: 11 100 кг 3 DX480LCA — Стандартная конфигурация Стандартная колея: 3 900 мм – Стрела: 7 100 мм – Рукоять: 3 350 мм – Без ковша – Башмак: 600 мм – Противовес: 8 500 кг A(m) Опция SLR Стандартная колея: 3 900 мм – Стрела: 11 000 мм – Рукоять: 8 000 мм – Без ковша – Башмак: 600 мм – Противовес: 11 100 кг Варианты 1. ..

Стандартное и дополнительное оборудование Стандартное оборудование Двигатель • Дизельный двигатель DOOSAN DE12TIS в сочетании с системой e-EPOS, непосредственный впрыск, водяное охлаждение, соответствие стандарту Tier II • Функция автоматического холостого хода Гидравлическая система • Регенерация потока стрелы и рукояти • Поворотные клапаны против обратного хода • Запасные порты (клапан) • Функция повышения мощности одним нажатием • Трубопровод гидромолота • Амортизация цилиндра и уплотнения от загрязнения • Управление вспомогательным гидравлическим потоком с панели дисплея Кабина и интерьер • Кабина со звукоизоляцией и вязкостной опорой • Сиденье с регулируемым подголовником и подлокотник • Мансардное окно • кондиционер с климат…

Все каталоги и технические брошюры DAEWOO Construction Equipment Division

1. EN_DL550-7_DL580-7_Brochure_D4600791_09-2021_LowRes

   24 страницы

2. IT_DL550-7_DL580-7_Брошюра_D4600791_09-2021_LowRes

   24 страницы

3. EN_DL420CVT-7_Брошюра_D4600811_04-2021_Низкое разрешение

   24 страницы

4. EN_DL420-7_DL480-7_Brochure_D4600771_04-2021_LowRes

   24 страницы

5. EN_DL280-7_Brochure_D4600800_11-2020_LowRes

   24 страницы

6. EN_DL280-7_Brochure_D4600800_11-2020_LowRes

   24 страницы

7. EN_DL220-7_DL250-7_Brochure_D4600850_05-2021_LowRes

   24 страницы

8. EN_DX170W-7_Brochure_D4600940_08-2021_LowRes

   28 страниц

9. EN_DX140W-7_DX160W-7_Brochure_D4600861_08-2021_LowRes

   28 страниц

10. EN_DX255LC-7_Брошюра_D4600912_09-2021_LowRes

    24 страницы

11. EN_DX255LC-7_Brochure_D4600910_07-2021_LowRes

    24 страницы

12. EN_DX245NHD-7_DX235LC-7_Brochure_D4600920_08-2021_LowRes

    24 страницы

13. EN_DX210-7_DX210LC-7_DX210NLC-7_Brochure_D4600930_08-2021_LowRes

    24 страницы

14. DL200-7

    24 страницы

15. DX160W-5

    24 страницы

16. DX235LCR-5

    24 страницы

17. DX225LC-5/DX235LC-5/DX235NLC-5

    24 страницы

18. DX160/DX180LC-5 HT

    16 страниц

19. DX140LCR-5

    24 страницы

20. DX75-5B

    11 страниц

21. DX55-5B

    9 страниц

22. DL420-5 CVT

    13 страниц

23. DX190WA

    13 страниц

24. DX210W

    13 страниц

25. Экскаватор-амфибия

    36 страниц

26. DX340LCA-K

    15 страниц

27. DX420LCA

    13 страниц

28. DL200A GP

    11 страниц

29. DX80R

    9 страниц

30. DX190W

    28 страниц

31. DX210WA

    11 страниц

32. DX420LCA-K

    15 страниц

33. DX490/530LC-5B

    9 страниц

34. DX800LC-5B

    20 страниц

35. DL550-5BH

    11 страниц

36. DX160W

    17 страниц

37. DX480/520LCA-K

    17 страниц

38. DX400LC-5

    13 страниц

39. DX140LCA / DX140AF

    11 страниц

40. DA 30/40

    9 страниц

41. DX340LC

    17 страниц

42. DX300LCA

    16 страниц

43. DX220LCA-2

    13 страниц

44. DX140AF

    11 страниц

45. DX140LCA

    11 страниц

46. Ведро HEX

    7 страниц

47. Обработчик материалов

    17 страниц

48. Снос больших высот

    17 страниц

49. Передняя лопата

    15 страниц

50. DX260LCA

    11 страниц

51. DX225NLCA

    9 страниц

52. DX255LC

    22 страницы

53. DX220AF

    10 страниц

54. DX200A

    11 страниц

55. DX180LC

    12 страниц

56. DL550

    9 страниц

57. ДЛ450

    8 страниц

58. DL420A

    9 страниц

59. DL300A

    9 страниц

60. DA30-DA40

    9 страниц

61. DX140W

    12 страниц

62. ДЛ250А

    9 страниц

63. DX340LCA

    13 страниц

64. DX220A

    11 страниц

65. S500LC-V

    2 страницы

66. DX700LC

    11 страниц

67. DX300L

    10 страниц

68. DX225NLC

    20 страниц

69. DX225LCA

    13 страниц

70. DX140LC

    12 страниц

71. DL200-3/250-3

    13 страниц

72. DL300

    8 страниц

73. DL200A

    9 страниц

74. DX60R

    18 страниц

75. Мини-экскаваторы DX27Z DX30Z

    20 страниц

76. DX27z

    16 страниц

77. DX53W

    20 страниц

78. DX55W

    20 страниц

79. DX300LC

    20 страниц

80. DX225LC

    22 страницы

81. Гусеничный экскаватор / Колесный экскаватор / Специальные приложения / Колесный погрузчик

    10 страниц

82. Полный вкладыш

    4 страницы

83. Гидравлические отбойные молотки DXB

    4 страницы

84. Быстроразъемные соединения DXQ

    2 страницы

85. Ковши серии DX

    4 страницы

86. Полная брошюра

    2 страницы

87. SOLAR500LCV

    2 страницы

88. SOLAR420LCV

    16 страниц

89. S300LC-7

    16 страниц

90. S255LC-V

    14 страниц

91. DX55

    8 страниц

92. DX35Z

    8 страниц

93. DX27z – DX30z

    8 страниц

94. DA30 – DA40

    20 страниц

95. Каталог Measutal

    2 страницы

96. Каталог деталей двигателя

    4 страницы

97. Каталог дизельных электростанций

    11 страниц

98. Корпоративная брошюра

    44 страницы

99. DX300LL

    10 страниц

100. Гидравлические отбойные молотки DXB

     4 страницы

101. DL420 ​​

     16 страниц

102. MEGA500V

     6 страниц

103. MEGA250V

     16 страниц

104. MEGA200-V

     6 страниц

105. MEGA400V

     16 страниц

106. SOLAR210WV

     18 страниц

107. SOLAR180WV

     18 страниц

108. DX520LC

     8 страниц

109. SOLAR470LCV

     16 страниц

110. SOLAR420LCV

     16 страниц

111. SOLAR255LCV

     14 страниц

112. Погрузчик с бортовым поворотом

     12 страниц

Сравнить

Remove all

Сравнить 10 товаров

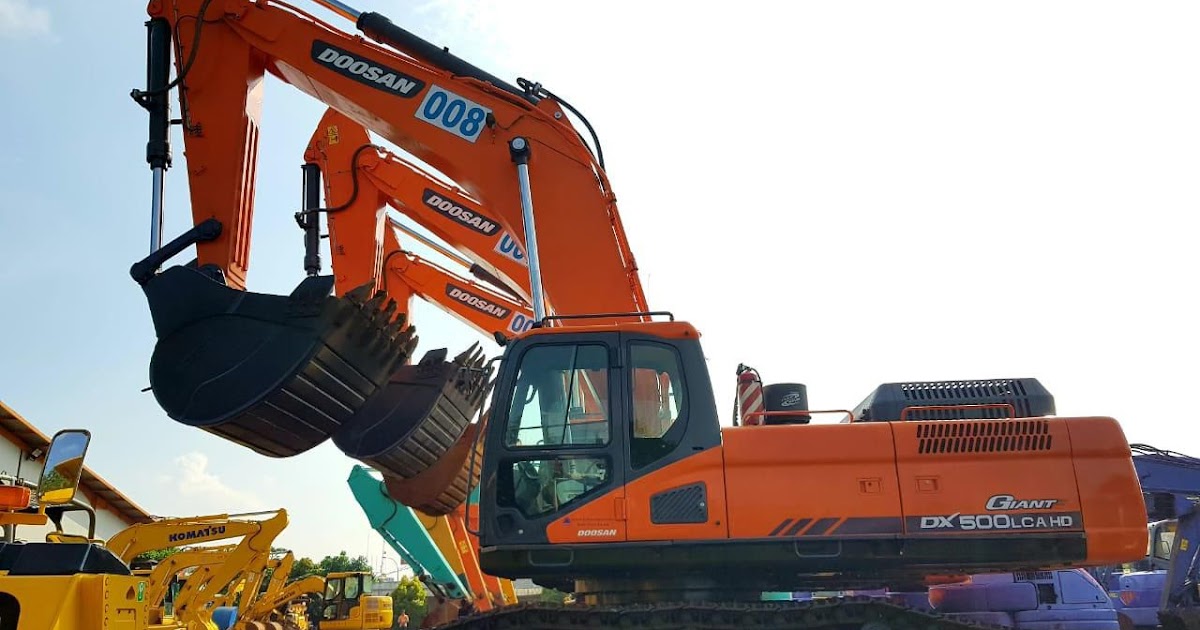

DOOSAN DX 500 LCA гусеничный экскаватор на продажу Китай Shanghai, QM26033

DOOSAN DX500

$155,000

DOOSAN DH55

$14,800

DOOSAN DX380LC

$62,000

DOOSAN DH80

$28,000

DOOSAN Dh320LC-7

$23,600

DOOSAN DH 150 LC-7

$18,800

Посмотреть все фотографии

1/9

PDF Делиться Фейсбук WhatsApp Вайбер Телеграмма

188 800 долларов США

≈ 178 100 евро

Купить

Бренд ДООСАН

Модель DX 500 LCA

Тип гусеничный экскаватор

Год выпуска 2016

Часы работы 2800 м/ч

Место расположения Китай Шанхай

Размещено на более 1 месяца

Machineryline ID QM26033

Описание

Габаритные размеры 11,43 м × 3,34 м × 3,35 м

Объем ковша 2,91 м³

Двигатель

Марка DE12TIS

Мощность 237 кВт (323 л.
