Экскаватор цепной траншейный: Цепной траншейный экскаватор – Wikiwand

Цепные траншейные экскаваторы – Энциклопедия по машиностроению XXL

Цепные траншейные экскаваторы  [c.72]

Принципиальная гидравлическая схема цепного траншейного экскаватора (рис. 13) состоит из гидробака 1, нерегулируемого насоса 2, моноблочного распределителя  [c.72]

В зависимости от типа рабочего органа различают роторные и цепные траншейные экскаваторы. У роторного экскаватора ковши располагают с равным шагом по периферии рабочего органа – ротора, а у цепных – на замкнутой ковшовой цепи. Роторные экскаваторы применяют для разработки траншей ограниченной глубины (до 3 м) в связи с тем, что дальнейшее увеличение этого параметра требует увеличения диаметра ротора и связанной с этим габаритной высоты, предельные значения которой регламентированы условиями безопасного передвижения экскаватора при его перебазировании на новый строительный объект под мостами, эстакадами, линиями электропередач и т. п. Цепные рабочие органы любой длины при их переводе в транспортное положение располагаются почти горизонтально без увеличения габаритной высоты.

Поэтому цепные экскаваторы могут разрабатывать траншеи любой практической глубины. Отечественная промышленность выпускает цепные экскаваторы для разработки траншей глубиной до 6 м.  [c.231]


Как устроен и как работает цепной траншейный экскаватор Как устроены и как работают комбинированные рабочие элементы Каковы их преимущества перед ковшовыми рабочими органами Как перемещается грунт к отвалообразователю по выходе из траншеи  [c.282]
Рис. 168. Цепной траншейный экскаватор с наклонной ковшовой рамой а — общий вид 6 — конструктивная схема.
Цепные траншейные экскаваторы предназначены для отрывки траншей в грунтах I—III категорий (табл. 17). Они отрывают траншеи с ровными стенками и дном, поэтому перед укладкой трубопроводов или кабелей не требуется дополнительных планировочных работ. Отвалы грунта располагаются в непосредственной близости от бровки траншеи, что удобно для последующей засыпки.
[c.63]

Цепные траншейные экскаваторы обычного исполнения не могут разрабатывать прочные и мерзлые грунты, поэтому для выполнения этих работ создается специальный экскаватор ЭТЦ-208.  [c.67]

В табл. 13 дана техническая характеристика цепных траншейных экскаваторов.  [c.70]

Техническая характеристика цепных траншейных экскаваторов  [c.71]

Д о м б р о в с к н й Н. Г, и Ц и п у р с к н й И, Л, Удельное усилие копания, развиваемое цепными траншейными экскаваторами. Известия вузов. Машиностроение , 1969, № 1,  [c.427]

Модернизация привода механизма передвижения цепного (роторного) траншейного экскаватора.  

[c.373]

Ряд стендов с разработанными нагружающими устройствами апробирован на моделях и на натурных машинах (цепные и роторные траншейные экскаваторы, косилки).  [c.8]


Главным параметром траншейного экскаватора является глубина отрываемой траншеи, входящая в его индекс. Например, ЭТР-254 обозначает экскаватор траншейный роторный четвертой модели для разработки траншей глубиной до 2,5 м ЭТЦ-165 -экскаватор траншейный цепной пятой модели, глубина траншей до 1,6 м. Основными параметрами служат масса экскаватора, мощность двигателя и др.  [c.231]

Траншейный экскаватор состоит из двух частей – тягача и рабочего оборудования, соединенных между собой по полуприцепной (большинство роторных экскаваторов) или навесной (малые модели роторных экскаваторов и их облегченные модификации, цепные экскаваторы) схемам.  [c.231]

Наибольшее применение для разработки траншей и котлованов при капитальном ремонте жилых домов находят одноковшовые экскаваторы с ковшом вместимостью 0,15—0,65 м , оборудованные обратной лопатой. Помимо основного рабочего органа —ковша с полукруглой режущей кромкой или зубьями, экскаваторы необходимо комплектовать сменными рабочими органами планировочными ковшами без зубьев, погрузочными ковшами увеличенной вместимости и др. Для рытья траншей глубиной до 1,5 м п шириной до 1,2 м в грунтах 1—П групп при работе в отвал могут применяться траншейные экскаваторы непрерывного действия цепные и роторные. В ряде случаев для разработки котлованов и траншей, а также  [c.243]

В энергетическом строительстве, как правило, применяются экскаваторы продольного копания, у которых направление движения рабочего органа совпадает с направлением движения машины. Наиболее распространенным видом экскаваторов продольного копания являются траншейные экскаваторы цепные, многоковшовые и со скребковым рабочим органом и роторные многоковшовые.  

[c.28]

Размеры траншей в м, отрываемых цепными и роторными траншейными экскаваторами, приведены на рис. 72.  [c.255]

Траншейные экскаваторы (траншеекопатели) различаются по своему рабочему оборудованию и бывают цепные и роторные. В цепных экскаваторах имеются две бесконечные цени, на которых закреп-  [c. 158]

Роторные траншейные экскаваторы. Перед цепными роторные траншейные экскаваторы имеют следующие преимущества более высокий к. п. д. и, следовательно, менее энергоемкий процесс разработки грунта ввиду отсутствия цепей, работающих в абразивной среде более высокую производительность благодаря повышенному числу разгрузок, обеспечиваемому равномерностью вращения ротора и лучшими условиями опорожнения ковшей.  

[c.70]

Для цепных многоковшовых экскаваторов с направляемой ковшовой цепью к. п. д. рабочего органа принимают равным 0,40— 0,45, для экскаваторов со свободной цепью (многоковшовых и скребковых) 0,55—0,65, для роторных многоковшовых траншейных и добычных экскаваторов 0,60—0,70.  [c.105]

Для разрушения мерзлых грунтов резанием применяются фрезы, цепные пилы (бары), шнеки или одиночные резцы, смонтированные на ковшовой цепи траншейных экскаваторов, а также многоковшовые роторы.  [c.152]

Цепные экскаваторы продольного копания (траншейные экскаваторы) обычно изготовляются на гусеничном или пневмоколесном ходу (рис. 134, а). Они предназначаются для рытья траншей и каналов шириной до 2 м и глубиной до 8 м.  [c.210]

Траншейные цепные экскаваторы  [c.59]

В качестве представителей группы машин непрерывного действия, предназначенных для рытья траншей в условиях городского и сельского строительства, могут служить траншейные цепные экскаваторы ЭТЦ-161, ЭТЦ-201,  [c.59]

Рис. 34. Траншейный цепной экскаватор ЭТЦ-161

Цепные траншейные экскаваторы выпускаются на пненмоколесном и гусеничном ходу. Они предназначены для рытья траншей под кабели, трубопроводы и т. д. в ИIH paльныx грунтах первой и второй категорий без каменистых ключений.  [c.72]
Рис. 13. Принципиальная гидраплическая схема цепного траншейного экскаватора
Промышленность выпускает цепные траншейные экскаваторы различные как по компоновке, так и по конструкции рабочего оборудования.
Экскаваторы на пневмоколесном ходу выпускают на базе колесных тракторов, экскаваторы на гусеничном ходу — на базе гусеничных тракторов или собственных гусеничных шасси. Рабочее оборудование экскаваторов ЭТЦ-161, ЭТЦ-165, ЭТЦ-252 и ЭТУ-354А скребковое, а экскаватора ЭТУ-354 —ковшовое.  [c.63]

Экскаватор-дреноукладчик представляет собой цепной траншейный экскаватор со специальным оборудованием и системами для строительства закрытого горизонтального дренажа (табл. 19). В зонах избыточного увлажнения используют экскаваторы-дреноукладчики ЭТЦ-202 и ЭТЦ-202А, которые отрывают траншею шириной 0,5 м в грунтах I—II категорий с наличием отдельных камней размером до 35 см.  [c.67]

Гидравлический привод на цепных траншейных экскаваторах и экскаваторах-дреноукладчиках применяют для управления рабочим оборудованием и привода рабочего передвижения.  [c.71]

Цепной траншейный экскаватор ЭТУ-354А (см. табл. 63). Все-переключения шестерен и кулачковых муфт производят только при выключеннойз муфте сцепления двигателя.

Исключение составляет лишь рычаг 1, которым включают рабочий ход экскаватора при включенной муфте сцепления.  [c.207]

Роторными и цепными траншейными экскаваторами в связных грунтах (суглинках, глинах) допускается разра батывать траншеи для укладки трубопроводов плетями на глубину до 3 м с вертикальными стенками без креплений.  [c.255]

Цепные траншейные экскаваторы. Промышленность выпускает цепные траншейные экскаваторы на пневмоколесном ходу ЭТЦ-161 и на гусеничном ходу ЭТУ-354А (прежняя модификация ЭТУ-354).  [c.64]

Дреноу кладчики ЭТЦ-202 и ЭТЦ-202А представляют собой многоковшовые цепные траншейные экскаваторы, снабженные дополнительно трубоукладчиком и автоматической  [c.78]

Экскаватор-дреноукладчик представляет собой цепной траншейный экскаватор с ковшовым рабочим органом, снабженным специальным рабочим оборудованием. Сконструирован он на базе тягача и трансмиссии экскаватора ЭР-7АМ.

[c.83]

Гидравлический пришд роторных траншейных экскаваторов эксплуатируется при более тяжелых режимах, чем у цепных экскаваторов, поэтому в П1дросиетелдроссельное регулирование скорости перемещения машины заменено объемным регулированием.  [c.74]

Рабочее оборудование траншейного экскаватора обеспечивает отрыв от массива грунта в траншее проектной глубины и ширины с откосами или без них, полный вынос его из траншеи и отсыпку в бруствер (кавальер) рядом с траншеей. Последнюю операцию обычно выполняет ленточный отвальный конвейер, установленный перпендикулярно продольной оси траншеи в полости ротора (на роторных экскаваторах), или на тягаче (на цепных экскаваторах). Для разработки узких траншей (щелей) применяют также бесконвейерные скребковые и фрезерные траншейные экскаваторы.  

[c.232]

Как устроен и как работает роторный траншейный экскаватор Для чего дниша ковшей изготовляют из цепных матов Как и для чего зубья на ковшах расставлены по специальной схеме Как работают ножевые откосники Какие типы конвейеров устанавливают на роторных траншейных экскаваторах Для чего служит зачистной щит Какими мерами разгружают заднюю опору рабочего органа Как соединен рабочий орган с тягачом Объясните схемы привода ходового устройства, рабочего органа и отвалообразователя. Какими параметрами обеспечивается производительность экскаватора, как они связаны между собой  [c.282]

Для разработки траншей в устойчивых грунтах применяют цепные и роторные траншейные экскаваторы, отрывающие траншеи с вертикальными и малонаклонными стенками, а в неустойчивых грунтах — двухроторные и шнекороторные экскаваторы, отрывающие траншеи с откосами. -  [c.256]

Навесной траншейный экскаватор ЭТЦ-205С на базе бульдозера Д-687С с цепным бесковшовым рабочим оборудованием. Траншеекопатель разрабатывает мерзлый грунт комбинированным способом.  [c.54]

Наиболее распространенным видом экскаваторов продольного копания являются траншейные экскаваторы. По виду рабочего оборудования траншейные экскаваторы подразделяются на цепные со скребковым рабочим органом, цепные многоковшовые, роторные многоковшовые и роторные безковшовые (фрезерные) экскаваторы.  [c.64]


Траншейные экскаваторы – виды и особенности

Все экскаваторы, представленные на рынке отечественной спец техники можно разделить на одноковшовые и многоковшовые. Первая категория, может использовать только один рабочий элемент. Например: ковш, бур или крановую стрелу. При этом они могут выполнять только один рабочий цикл: определённое действие за отрезок времени. Многоковшовые машины, работают в непрерывном режиме, соответственно они отличаются большей производительностью.

Землеройная техника непрерывного действия разделяется на несколько групп. Большой популярностью среди строителей пользуется траншейный экскаватор. Эта техника используется для рытья узких траншей заданного профиля и конфигурации. Экскаватор относится к самоходному типу землеройных машин. В качестве рабочего инструмента могут использоваться ковши или скребки.

Целевое предназначение

Учитывая особенности конструкции траншейных экскаваторов, они могут выполнять следующие задачи:

  • Прокладывание трубопроводов, систем отопления и канализации.
  • Рытьё котлованов под строительство жилых и производственных объектов.
  • Разработка рудных месторождений (не все модификации).
  • Подготовительные работы для закладки ленточных фундаментов большой протяжённости.
  • Формирование траншей различного целевого назначения.

Траншейные экскаваторы имеют перед одноковшовыми аналогами одно неоспоримое преимущество. Они могут работать с грунтами различной сложности, включая промороженную и каменистую почву.

Особенности

Траншейные экскаваторы выпускаются на базе колёсной или гусеничной техники. Последние модификации более практичны в эксплуатации. Гусеничный тягач, обеспечивает более надёжное сцепление машины с почвой. Кроме того, эти модели обладают большими показателями мощности. Некоторые модели способны выдавать до 1 500 лошадиных сил. Гусеничное полотно обеспечивает работу техники на крутых склонах и территориях со сложным рельефом местности. Рама гусеничного тягача может смещаться относительно рабочих элементов, такой подход значительно расширяет функциональность спецтехники.

Стоит отметить, что абсолютно все модели, вне зависимости от типа ходовой части могут работать с полунавесным или прицепным дополнительным оборудованием. Могут ссыпать выработку на землю или в самосвалы для последующей транспортировки. Оснащаются дополнительным подъёмно-спусковым механизмом, что существенно снижает нагрузку на основные узлы техники.

Модификации

Все траншейные экскаваторы разделяются на цепные и роторные. При аналогичных показателях мощности, эти разновидности отличаются по своим техническим характеристикам и принципу работы. Рассмотрим это на конкретных примерах.

Цепные. Траншеекопатель цепного типа имеет буквенное обозначение ЭТЦ (экскаватор траншейный цепной). Ковши крепятся на бесконечной цепи, которая устанавливается на наклонной раме. Несущая цепь может быть выполнена в один или два ряда. Тип крепления цепи к несущей раме может отличаться. В основном применяется жёсткое или свободное крепление. Стоит отметить, что каждый из ковшей может оснащаться дополнительными элементами: откосами или режущей кромкой. Это позволяет формировать траншеи различного профиля.

Для малогабаритных траншеекопателей характерно движение несущей цепи в двух направлениях. В сторону машины для выработки грунта и вокруг рамы для погрузки отвала в транспортное средство.

В качестве примера приведём технические характеристики малогабаритного траншейного цепного экскаватора ЭЦУ-150.

Вес 5 170 кг
Потребляемая мощность 45 КВт
Длина/ширина/высота 7 150/2 100/2 765 мм
Ширина в положении для транспортировки 5 650 мм
Глубина выработки 1 500 мм*
Тягач МТЗ-82

*Значение актуально только для ЭЦУ-150. Средняя глубина выработки для других моделей составляет порядка 8-ми метров.

Землеройное оборудование агрегатируется к задней навеске тягача. Спереди обычно устанавливается бульдозерный отвал или ковш фронтального погрузчика.

Роторные. Траншейные экскаваторы роторного типа маркируются буквами ЭТР. Рабочий орган машины выполнен в виде одного или нескольких роторов, установленных на опорной раме. На роторах жёстко закреплены ковши или фрезы. Выработка грунта производится посредством вращения ротора вокруг рамы, с постепенным углублением в почву до заданной глубины.

Роторные машины неплохо справляются с работами на лесистых участках местности. Благодаря установке дисковых фрез, техника измельчает пни и корневища деревьев, затрудняющие выработку.

Стоит отметить, что производительность роторных машин заметно выше, чем у цепных аналогов. При этом глубина выработки заметно меньше. Техника может формировать траншеи глубиной до трёх и шириной порядка 2.5 метра.

Для примера рассмотрим технические характеристики траншейного экскаватора роторного типа ЭР 7АМ.

Вес 25 600 кг
Длина/Ширина/Высота 10 300/3 220/3 800 мм
Потребляемая мощность 108 л. с
Глубина выработки 2 м
Диаметр ротора 3 500 мм
Частота вращения 9.6 об/мин
Тягач Т-100 МЗ

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:

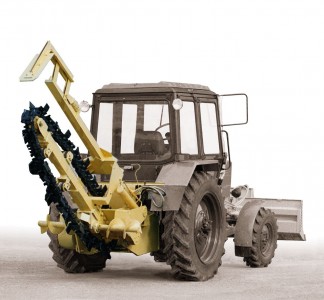

Экскаватор траншейный цепной ЭТЦ-201 Строй Маш Техника

ЭТЦ-201

ЭТЦ-201 Это современная, маневренная машина на базе 130 сильного колесного трактора «Беларус» МТЗ-1221 предназначена для рытья траншей под кабельные линии связи, электропередач и трубопроводы, различного назначения в грунтах I-III категории и в сезонномерзлых грунтах.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Размеры траншей, м:
      глубина (наибольшая) 2,0
      ширина в талых грунтах 0,2; 0,25; 0,27; 0,4
      ширина в грунтах сезонного промерзания 0,2; 0,25
Диапазон бесступенчатого регулирования
      рабочих скоростей передвижения м/час 0-800
Тип привода передвижения гидромеханический
Параметры бульдозерного оборудования, мм:
      ширина отвала 2240
      высота отвала 625
      угол поворота отвала, град 45
Базовый трактор МТЗ-1221 «Беларус»
Мощность двигателя кВт (л. с.) 95,6 (130)
Габаритные размеры в транспортном положении, мм:
      длина 8150
      ширина 2380
      высота 3180
Масса экскаватора, т 8,6



Бок о бок: траншеекопатели и компактные экскаваторы

Популярные, доступные по цене и высокопроизводительные, эти два типа машин помогли проложить большое количество кабелей и труб в земле за последние несколько лет. И хотя обе машины могут выполнять свою работу, мы спросили двух экспертов из Ditch Witch — Брента Болея, старшего менеджера по продуктам для траншеекопателей, и Майка Ламберса, старшего менеджера по компактным коммунальным продуктам, — как эти две машины сочетаются друг с другом при установке бытовых коммунальных услуг. .

Размер и цена
Средняя глубина копания инженерных коммуникаций в жилых помещениях составляет от 40 до 48 дюймов, говорит Болей.Базовый траншеекопатель, который копает на такую ​​глубину, будет иметь двигатель мощностью от 20 до 30 лошадиных сил и стоит от 35 000 до 40 000 долларов. По словам Ламберса, самый популярный компактный экскаватор относится к классу размеров 2,5 метрической тонны, он также использует двигатель мощностью от 20 до 30 лошадиных сил и стоит примерно столько же. Большая разница возникает, когда вам нужен траншеекопатель, чтобы углубиться. Экскаватор весом 2,5 тонны без проблем копает землю на глубину 8 футов и более, но траншеекопатель, способный пройти такую ​​глубину, потребует двигатель мощностью 100 лошадиных сил и более и будет стоить до 90 000 долларов.

Стоимость жизненного цикла
За исключением зубьев ковша и стоимости замены резиновых гусениц через 1500–2000 часов, топливо и регулярное техническое обслуживание — это единственные повседневные расходы компактного экскаватора, говорит Lumbers. Зубья, копающая цепь и звездочки на траншеекопателях считаются изнашиваемыми элементами и заменяются довольно часто, говорит Болай, и об этом должны знать люди, незнакомые с траншеекопателями. Тем не менее, даже при более высоких затратах на расходные материалы траншеекопателя различия, как правило, нивелируются, если принять во внимание его производительность.

Производительность
При прямолинейной выемке траншей средней глубины на незагроможденных стройплощадках траншеекопатели занимают лидирующие позиции. По словам Болея, при хороших условиях траншеекопатель может работать в три-четыре раза быстрее, чем экскаватор. «Если это довольно открытая строительная площадка и на ней не так много подземных или поверхностных препятствий, вы можете продуктивно работать и оставить строительную площадку более чистой с траншеекопателем, чем с компактным экскаватором», — говорит он. Еще одно место, где траншеекопатели преуспевают, – это лесные массивы, где корни деревьев затрудняют небрежное и медленное копание ковшом. «Но если вы работаете в жилом районе и у вас есть короткие пути и подземные препятствия, компактный экскаватор может быть правильным выбором», — говорит он.

Универсальность
Компактные экскаваторы могут делать многое из того, что не может траншеекопатель, особенно с навесным оборудованием. «С компактным экскаватором у вас не должно быть цели в футах в минуту», — говорит Ламберс. «Это хороший выбор, если вы ищете оборудование, которое можно использовать на строительной площадке для выполнения различных задач, таких как установка инженерных коммуникаций, использование молота или грейфера или работа в яме.

Но и траншеекопатель не целеустремленная машина. Многие из них могут быть оснащены навесным оборудованием обратной лопаты, которое устанавливается на переднюю часть. Когда на вашем пути встают камни, бетон или асфальт, стрелу и цепь можно заменить колесом и каменными зубьями. А на мягких почвах вы можете установить траншеекопатель с насадкой с вибрационным плугом и прокладывать кабели быстрее, чем любым другим методом.

Индивидуальный траншеекопатель Цепной траншеекопатель для погрузчика с бортовым поворотом / Экскаватор / Трактор Поставщики, Производители, Фабрика – Высокое качество

За прошедшие годы мы внедрили множество инновационных технологий для разработки навесного оборудования с поворотным румпелем с бортовым поворотом, легкого ковша с бортовым поворотом, отвала бульдозера с бортовым поворотом и внедрили всю производственную линию.Мы внедряем стандартизированный производственный процесс и процесс серийного производства, чтобы удовлетворить потребность в быстрой доставке. Мы верим, что благодаря нашим непрерывным усилиям и стремлению мы сможем добиться взаимной выгоды и беспроигрышных результатов для МСП. Мы надеемся создать мировой бренд со столетним наследием для нации и выдающееся предприятие с международной конкурентоспособностью для страны. С духом «высокое качество жизни нашей компании; хорошая репутация – наш корень», мы искренне надеемся на сотрудничество с клиентами из дома и за рубежом и надеемся построить с вами хорошие отношения.

Траншеекопатель с бортовым поворотом

Mattson может реализовать ту же глубину, одинаковую ширину и регулируемый размер траншеи, что значительно повышает качество и эффективность земляных работ. Канавокопатель цепного типа имеет мощность 60-140 лошадиных сил. Чтобы копать траншеи разной ширины, производитель траншейных траншей с подвижной гусеницей может переоборудовать их в два типа одинарных и двойных цепей. Канавокопатель со скользящим гусеничным ходом дешев и может вырыть траншею шириной 13-55 см и глубиной 1 м.5 м. Важнейшей особенностью полезной модели является высокая скорость земляных работ, которая может достигать 500-700 м/ч и низкая частота отказов. Она проста и практична.

571mm 484mm Вес 283kg

Технические характеристики

Skid Steer Trencher

A. Глубина траншеи с шнеком @ 65 ° угол копания

1067 мм

Б.Доступна ширина цепи

152.4,203.254 мм

C. E. Общий трансляционный длина

2059 мм

2059 мм

F. Общий трансплатный ширина

928 мм

г.В целом траншеекопатель высота

H. Spoil Разряд Reach

Гидравлическая система

Требования гидравлического потока

45L44

45L / мин

8

21mpa

Спецификация и дизайн могут быть изменены без предварительного уведомления и без ответственности.

Мы проанализировали основную конкурентоспособность нашего цепного траншеекопателя для погрузчика с бортовым поворотом / экскаватора / трактора, преимущества и недостатки нашей продукции в условиях рынка, возможности и проблемы на внешнем рынке и постоянно совершенствуемся. Мы следуем превосходящему механизму, чтобы обработать эти товары, которые гарантируют оптимальную длительность и надежность товаров. Обладая солидной силой и эффективной сетью продаж, мы прочно закрепились в отрасли, и наш диапазон продаж охватывает весь мир.

Каким образом можно использовать траншеекопатели?

Траншеекопатели — это землеройное оборудование с тяжелыми металлическими цепями с зубьями из высокопрочной стали, которые вгрызаются в землю, как бензопилы, в деревья. Траншеекопатели рвут почву и корни, чтобы создать траншеи, как и экскаваторы. Копание траншеи вручную требует нескольких рабочих и может занять много часов. Траншеекопатель может сократить количество людей, необходимых для завершения проекта, а также количество времени, которое на это уходит.

В зависимости от ваших потребностей вы можете выбрать траншеекопатели с ручным управлением или траншеекопатели с ручным приводом. Траншеекопатели с ручным управлением или переносные траншеекопатели позволяют легче копать траншеи в ограниченном пространстве. Траншеекопатели с ручным управлением обеспечивают большую производительность и охватывают большую глубину копания, чем ручные. Арендаторы могут выбрать колесные или цепные траншеекопатели. Колесные траншеекопатели бывают двух типов: с зубчатыми металлическими колесами и с мягким или твердым грунтом.

  • Колесный траншеекопатель лучше всего подходит для участков с высокой концентрацией горных пород.Эти траншеекопатели, известные как каменные колеса, разрезают дорожное покрытие и обеспечивают коммунальным службам доступ под дороги. Колеса содержат от шести до восьми режущих элементов, что позволяет им резать на разную глубину. Вынутый материал отодвигается от краев траншеи распорками и эжекторами.
  • Траншеекопатели с конструкцией, напоминающей бензопилу, известны как цепные траншеекопатели. Лента или цепь для копания используются для разрезания земли. Лента оборачивается вокруг металлической стрелы, что позволяет легко регулировать глубину резания.С его ковшовым экскаватором резка твердого грунта стала проще. Цепные траншеекопатели достаточно универсальны, чтобы рыть узкие и глубокие траншеи для коммунальных служб.

Использование траншеекопателя

  • Резка дорожных покрытий: Колесные траншеекопатели используются для резки камней, дорожных покрытий и бетона. Колесные траншеекопатели можно использовать на труднопроходимой местности и создавать чистые прямые траншеи. Кроме того, они способны выполнять проекты по заплате и замене стыков на автомагистралях, улицах и межштатных автомагистралях.
  • Дренаж: Создайте дренажные траншеи для стока сточных вод или воды с помощью цепных траншеекопателей вместо того, чтобы копать несколько футов почвы. Портативный траншеекопатель позволяет выкапывать почву, чтобы можно было проложить ирригационные трубы под землей.
  • Уборка лопатой: Домовладельцы, которые страдают от волдырей на руках после многочасовой работы лопатой, могут воспользоваться этим методом. Использование ручного траншеекопателя меньшего размера позволяет сократить время, необходимое для выполнения проекта. Для копания на глубину от трех до четырех футов используйте меньшую версию.
  • Копание электрических проводов: При копании под землей электрических или телекоммуникационных кабелей можно использовать цепные траншеекопатели от столба до дома. Кроме того, траншеи можно использовать для электрического ограждения собак и ландшафтного освещения. Материал, извлеченный траншеекопателем, удаляется его конвейерной лентой. При использовании траншеекопателя вы сможете быстрее проложить траншею, а это позволит вам тратить больше времени на закрепление проводов.
  • Обрезка корней: Помимо резки бетона и прокладывания рядов в почве, траншеекопатели имеют нож, который служит ножом роторной газонокосилки и подрезает корни. Вы можете удерживать цепной нож вашего траншеекопателя на месте, пока он вращается, если вы столкнетесь с корнями. Срезайте корни лезвием, продвигая его вперед.

Не рекомендуется использовать траншеекопатель на участках, подверженных воздействию камней. Зубья на оборудовании не могут прорезать твердую породу или отложения, напоминающие скалу. Вырванный зуб может привести к тому, что металлические осколки застрянут и вызовут проблемы с механизмом. Перед тем, как начать копать землю, вы также должны проверить местные коммунальные службы, чтобы убедиться, что этот район безопасен.

Хотя траншеекопатели можно использовать для различных строительных проектов, лучше брать их в аренду, а не покупать. Делая это, вы можете быть уверены, что у вас есть правильный для ваших нужд. Если вам нужна дополнительная помощь в поиске подходящего траншеекопателя для вашего проекта, обратитесь к экспертам Rentalex. Вы также можете позвонить нам напрямую по телефону (813) 971-9990 .

Смотрите наш выбор траншеекопателей здесь!

Кливлендский траншеекопатель | Строительное оборудование



Первоначально этот экскаватор Baby Digger был продан компании Peoples Natural Gas Co.из Питтсбурга, штат Пенсильвания, в 1924 году. . В течение следующих трех десятилетий специализированные траншейные экскаваторы были обычным явлением на промышленных площадках, при строительстве дорог, жилых домов и везде, где нужно было прокладывать трубы. С появлением экскаватора-погрузчика в 1950-х годах и современных популярных компактных траншеекопателей рынок больших траншеекопателей сократился.Но при прокладке крупных трубопроводов по пересеченной местности, в подходящих геологических условиях и без препятствий, ничто не может конкурировать с непрерывной работой землеройной машины. Одним из известных производителей траншеекопателей, который всегда специализировался на этом виде оборудования, является Cleveland Trencher Co.

. Еще в 1921 году подрядчик A.J. Компания Penote Co., подрядчик по водоснабжению и канализации из Кливленда, построила небольшой колесный траншеекопатель для работы в Детройте. После многочисленных запросов об этой успешной машине компания решила производить и продавать ее, и Cleveland Trencher Co.была создана в 1923 году. Одной из первых произведенных землеройных машин была “Baby Digger” 1924 года, которая помогла компании завоевать репутацию прочных и надежных машин.

Cleveland Baby Digger представлял собой траншеекопатель колесного типа с 10 ковшами, прикрепленными к окружности колеса. Все движения траншеекопателя механически передавались на соответствующие части машины через цепи и шестерни. Колесо приводилось в движение парой цилиндрических шестерен, зацепляющихся с зубьями на внешних сторонах колеса, а копающая конструкция поднималась и опускалась тросами, намотанными на барабаны с червячным приводом.Конвейер, который можно было настроить на разгрузку с любой стороны машины, приводился в движение цепью от приводного вала копающего колеса. Таким образом, конвейер работал всегда, когда бы колесо ни вращалось. Гусеницы приводились в движение цепями и звездочками через дифференциальный привод, а рулевое управление осуществлялось за счет оборачивающих тормозов на валах главной передачи. Он мог копать траншеи шириной от 10 до 23 дюймов и максимальной глубиной 5 футов 6 дюймов. Мощность исходила от двигателя Hercules мощностью 27 л.с., а легкий вес машины в 7400 фунтов позволял ей работать на мягком грунте и цементных тротуарах, не повреждая их.

На протяжении десятилетий мощность и вместимость Baby Digger увеличивались, а модернизированные версии все еще были частью линейки Cleveland вплоть до 1950-х годов.

С 1968 по 1984 год компания Cleveland Trencher принадлежала компании American Hoist & Derrick Co. из Сент-Пола, штат Миннесота, а затем до 1986 года управляющей группе по выкупу. В 1987 году компания была куплена владельцем дистрибьютора Кливленда за на Ближнем и Дальнем Востоке, но машины по-прежнему производятся на первоначальном заводе в Кливленде.

*Подробнее об эволюции строительной техники можно прочитать в книге Кита Хэддока «Гигантские землеройные машины: иллюстрированная история», которую можно приобрести в большинстве книжных магазинов. Кроме того, рассмотрите возможность членства в Ассоциации исторического строительного оборудования, www.hcea.net.

Траншеекопатель Digga: Bigfoot vs Hydrive

Ассортимент траншеекопателей Diggas идеально подходит для рытья траншей под трубы, ремонта дорог и общестроительных работ.

Ассортимент включает мини-траншеекопатели, траншеекопатели Bigfoot и траншеекопатели Hydrive, и каждая модель производится на нашем заводе в Квинсленде, Австралия, с высочайшим отраслевым качеством.Они оснащены двигателем Eaton и редуктором Digga, требующими надежности и производительности, но как узнать, какой траншеекопатель подходит именно вам?

Здесь мы рассмотрим ключевые различия между Bigfoot и Hydrive и пригодность машины.

ОСНОВНЫЕ ОТЛИЧИЯ

Снежный траншеекопатель

  • Идеально подходит для неопытных или опытных операторов.
  • Траншеекопатель Bigfoot оснащен скользящей опорой, которая облегчает установку правильной постоянной глубины. Лапка имеет 3 или 4 предустановленных значения глубины в зависимости от модели.
  • У снежного человека 1 шнек для добычи. Весь грунт извлекается в одну сторону траншеи, оставляя одну сторону свободной для работы.
  • Цепь шириной от 100 до 200 мм с шагом 1,654 дюйма
  • Цепь шириной от 150 до 300 мм с шагом 2 дюйма
  • Доступно для мини-погрузчиков, мини-погрузчиков, телескопических погрузчиков, тракторов, экскаваторов-погрузчиков и экскаваторов до 8 тонн.Не подходит для 3-точечной связи.

Гидравлический траншеекопатель

  • Идеально подходит для опытных операторов и операторов, зарабатывающих на жизнь копанием траншей.
  • У траншеекопателя Hydrive нет скользящей опоры, вместо этого он имеет шнеки с каждой стороны. Это помогает более эффективно очищать траншею от грунта, позволяя траншеекопателю выполнять больше работ по резке и меньше расчистке.
  • Hydrive оснащен 3-точечной системой привода с двигателем, расположенным на самой высокой звездочке, находящейся вне грязи.
  • Благодаря 3-точечной системе привода цепь никогда не соприкасается со стрелой, что снижает сопротивление и повышает эффективность.
  • Цепь шириной от 100 до 300 мм с шагом 1,654 дюйма
  • Цепь шириной от 150 до 350 мм с шагом 2 дюйма
  • Рекомендуется для использования на погрузчиках с бортовым поворотом, гусеничных погрузчиках, тракторах, экскаваторах-погрузчиках и экскаваторах до 8 тонн.

Копать с помощью траншеекопателя | Предписания доктора Диггера | by Sunil Newatia

Навесное оборудование для траншеекопателей — идеальный инструмент для точного и легкого разрезания грунта, асфальта или бетона.Они помогают всем, от подрядчиков и ландшафтных дизайнеров до ремонтных бригад и муниципалитетов, в рытье узких траншей от 100 до 300 мм, для установки оросительных систем, линий электропередач и водопровода и даже для ремонта дорог или общестроительных работ. Навесное оборудование для траншеекопателей можно использовать на экскаваторах-погрузчиках, мини-экскаваторах, компактных гидростатических погрузчиках и погрузчиках с бортовым поворотом.

Траншеекопатели очень полезны для рытья траншей для таких коммуникаций, как ирригация, водопровод и электричество, а также для фундаментов в строительстве.Одним из преимуществ использования траншеекопателя является скорость, с которой оператор может вырыть траншею. В большинстве случаев это намного быстрее, чем использование ведра. Грунт, полученный траншеекопателем, намного мельче, чем грунт, полученный с помощью ковша. В результате обратная засыпка траншеи упрощается и снижает вероятность проседания грунта из-за воздушных карманов и плохо уплотненного грунта.

Правильное согласование гидравлических потоков и давлений с экскаватором или транспортным средством, которое вы собираетесь использовать, имеет решающее значение для достижения идеального баланса между скоростью цепи и крутящим моментом. Траншеекопатель 900–1200 мм обычно может приводиться в действие стандартной гидравлической системой, тогда как траншеекопатель 1500 мм, скорее всего, должен будет приводиться в действие опциональной гидравлической системой с высоким расходом. Для работы траншеекопателя Digga требуется двусторонняя гидравлика, а у нас доступны клапаны двойного действия с болтовым креплением.

Digga предлагает стрелы траншеекопателей шириной 900–1500 мм с вариантами ширины цепи 100–300 мм. Траншеекопатели Digga поставляются с регулируемой по глубине опорой и планкой для измельчения, что позволяет начинать рытье траншей с шиной в земле.Траншеекопатели с предустановленной ногой на определенную глубину устраняют необходимость в дополнительном человеке для контроля глубины траншеи. После того, как глубина установлена, оператор может легко поддерживать глубину, в то время как планка измельчителя обеспечивает ровное и чистое дно траншеи».

Наконец, вы должны убедиться, что выбрали правильную комбинацию зубьев для условий грунта, на которых вы планируете использовать траншеекопатель. Digga предлагает три варианта цепочки: Earth, Combo и Diggatac. Цепь Earth идеально подходит для мягкого и чистого грунта, а цепь Combo подходит для большинства грунтов, включая твердую почву, сланец и каменистый грунт.Цепь Diggatac следует использовать для рытья траншей в мерзлом грунте, сланце, асфальте и бетоне.

Безопасная траншея с тремя советами от Digga
1. Обезопасьте свою рабочую площадку.
Оградите рабочую площадку и не допускайте посторонних лиц к машине во время работы. Поскольку оператор едет задним ходом к траншее, у него может быть ограниченный обзор, поэтому важно, чтобы машина была оснащена звуковым сигналом заднего хода и мигающими огнями.

2. Храните надлежащим образом. Когда траншея не работает, убедитесь, что она закрыта и безопасна для пешеходов.

3. Сохраняйте устойчивость. При работе с траншеекопателем двигайтесь задним ходом в стабильном постоянном темпе, ища золотую середину, где цепь траншеекопателя сохраняет достаточную скорость, чтобы пройти через землю без остановки.
