Экскаватор case cx210b: Характеристики Case CX210B. Обзор гусеничного экскаватора CX210B

Содержание

Аренда гусеничного экскаватора CASE CX210B

Двигатель
Марка Isuzu
Модель 4HK1X, Tier III certified
Мощность нетто 117 кВт
Мощность измерена при 1800 оборотов в минуту
Литраж 5.2 л
При частоте вращения 1500 оборотов в минуту
Максимальный крутящий момент 627.7 Нм
Количество цилиндров 4
Наддув turbocharged
Эксплуатационные параметры
Эксплуатационная масса 21500 кг
Объем топливного бака 410 л
Объем системы охлаждения 25. 6 л
Объем жидкости гидравлической системы 240 л
Объем моторного масла 23.1 л
Объем жидкости рулевого механизма 5 л
Рабочее напряжение 24 В
Генератор тока, в амперах 50 ампер
Емкость потока гидравлического насоса 211 Л/мин
Поворотный механизм
Скорость поворота 11.5 оборотов в минуту
Шасси
Количество звеньев гусеницы на каждой стороне 49
Размер 800 мм
Количество катков с каждой стороны
2
Количество опорных катков с каждой стороны 8
Давление на грунт 35. 9 кПа
Максимальная скорость передвижения 5.6 км/ч
Тяговое усилие 189.2 кН
Ковш экскаватора
Минимальный объем ковша 0.47 м3
Максимальный объем ковша 1.2 м3
Стрела Секция 1
Стрела Секция 1 Стрела 18’8″ (5700мм)/ Stick 9’8″ (2940 мм)
Высота погрузки 2970 мм
Дальность погрузки 9400 мм
Макс глубина копания 6650 мм
Максимальная дальность копания 9730 мм
Макс высота копания 9650 мм
Максимальная высота погрузки 6810 мм
Макс глубина копания вертикальной стенки 5960 мм
Стрела Секция 2
Стрела Секция 2 Стрела 18’8″ (5700мм)/ Stick 7’10” (2400 мм)
Высота погрузки 3190 мм
Дальность погрузки 9480 мм
Макс глубина копания 6110 мм
Максимальная дальность копания 9240 мм
Макс высота копания 9380 мм
Максимальная высота погрузки 6590 мм
Макс глубина копания вертикальной стенки 550 мм
Размеры
Ширина внешнего трека 3200 мм
Высота до верха кабины 2940 мм
Дорожный просвет 460 мм
Противовес просвет 1040 мм
Радиус хвостового поворота 2750 мм
Длина опорной поверхности гусеничной ленты 3660 мм

5 фактов о новой С-серии гусеничных экскаваторов Case

В 2019 году на отечественном рынке стартовали продажи новых гусеничных экскаваторов CASE серии С. Обновленные модели стали более современной заменой машинам серии B. Последние успешно прошли проверку временем. В новых моделях имеется немало конструктивных усовершенствований, которые обеспечивают потребителям ряд дополнительных преимуществ.

Семь новых моделей с расширенными возможностями

По итогам 2018 года наибольшим спросом и популярностью пользовалась модель габаритного экскаватора CX210B NLC. Ее аналог производства 2019 года – экскаватор CX220C NLC. На смену машинам CX240B, CX290B, CX350B, CX370B и CX470B пришли обновленные экскаваторы с маркировкой CX260C, CX300C, CX370C, CX380C, CX490C и CX500C. Машины производятся на заводских мощностях компании, которые находятся в Японии.В конструкцию машин новых версий внесено немало изменений. Усовершенствования коснулись в основном гидравлики,рабочего оборудования, электрики, ходовой и кабины.

Электрическая часть и гидравлика

На экскаваторах доступны по умолчанию топливосберегающие функции (BEC, AEC, SRC, SSC, AES).

Они обеспечивают улучшение топливной эффективности. Клиент получает дополнительную выгоду,возможность экономить на эксплуатационных расходах. Пять автоматических функций (система экономичного расхода топлива при управлении стрелой, управление колебаниями при повороте, ходом золотника, автоматический переход на холостой ход и функция отключения двигателя) дают возможность снизить расход топлива при эксплуатации техники до 8%.

Ходовая и рабочее оборудование

Новые машины обладают повышенной надежностью. Это достигается за счет увеличения размеров направляющих колес, усовершенствования защиты гидромотора и соединительных элементов платформы, использования дополнительных ребер жесткости. Такие конструктивные изменения обеспечивают увеличение срока службы техники.

Также конструкторы усовершенствовали рабочее оборудование,предназначенное для тяжелых работ. Для производства его элементов, которые испытывают повышенную нагрузку, используются материалы большой толщины.

В основание стрелы добавлена пластина. Кроме того, в новых машинах усилена тяга ковша.

Кабина оператора

Забота о комфорте оператора для конструкторов CASE всегда была на первом месте, и новая серия гусеничных экскаваторов не стала исключением. Увеличены размеры кабины, используется сидение нового дизайна, которое отодвинуто назад. Удобство управления и точность выполнения операций обеспечиваются настраиваемыми джойстиками. В кабинах экскаваторов новой серии снежен уровень шума. Это дает оператору возможность сохранять высокую трудоспособность на протяжении всей рабочей смены. Благодаря уменьшению ширины стоек кабины улучшена круговая обзорность.

>

Современный монитор

Кабины экскаваторов серии C оснащены 7-дюймовыми цветными мониторами. Дисплей русифицирован, имеется возможность настройки различных параметров работы машины.Новый монитор позволяет управлять машиной,следить за ее базовыми функциями. Кроме того, имеется возможность диагностировать состояние машины и ее компонентов самостоятельно через основное меню.

Компания Актио является официальным дилером бренда CASE. Мы предлагаем каждому клиенту выгодные условия сотрудничества. Наши специалисты помогут с подбором оптимальной комплектации машины для эффективного решения ваших производственных задач.Получить подробную консультацию можно по телефону или связавшись с нашими специалистами другим удобным способом.

Наши контакты: +7 (495) 545 00 54,[email protected]


Гусеничный экскаватор Case CX210B LR

Добавлено Февраль 14, 2013, Комментарии отключены

Втулки и пальцы

На всех пальцах cx210b lr ставят втулки EMS, позволяющие увеличить интервалы допрессовки в рабочие органы консистентной смазки до тысячи часов. Снижающие трение накладки, установленные снизу (пята стрелы) и вверху уменьшают зазоры соединений, уменьшают шум и изнашивание.

Консоль управления

Легко читается, она оснащена детектором яркости, обеспечивающим высокую чёткость считывания информации при меняющемся внешнем освещении (ночь / день). Встроенный бортовой компьютер запоминает до 10-ти предустановок гидравлического расхода.  На основе этого можно беспрепятственно, не регулируя ручной контур, изменять до 10 видов рабочего оборудования ( грейфер, гидравлический молот, гидрокрюк, гидрозажим, обратный ковш, бетонолом, лопата прямая, планировочный ковш).

Система гидравлики

Система регулировки крутящего момента аксиально-поршневого насоса переменного расхода гидромасла – оптимальность динамической загрузки двигателя при тяжёлых работах.

Насосы гидравлики – аксиально-поршневого типа – доработаны в соответствие с современными требованиями по минимизации силы трения, мощностных потерь. Система сброса при избыточного давления при регулярных перегрузках на разворотах и гидро-ударах оберегает систему гидравлики от повреждений и уменьшает топливо-расход.

Конструкционные особенности ДВС ISUSU

двс Isusu – 4-х цилиндровый, низкооборотный, полное соответствие стандарту Tier III.

Усиленный блок цилиндров, рама и другие усиления узлов – это отличная эксплуатация и высокая пригодность ДВС к ремонту. Излишняя шумность ДВС понижена установкой низкоскоростного кулера радиатора. Охладитель ДТ, интеркулер, турбокомпрессор позволяют улучшить заполнение цилиндров смесью, возрастает производительность, уменьшается ядовитость газов. Расходом топлива следит электроника. Для изготовления двигателя мирового стандарта Tier IIII внедрена технология конструктива крупных машин.

Дополнительная очистка выхлопных газов EGR – понижение нагрузки на природную среду.

Рабочие органы

Стальная стрела и рукоять отличаются кованными траверсами. Шайбы по бокам пальцев траверс из полимерного материала на стреле и рукояти понижают износ и удлиняют интервалы обслуживания. Возможна навешивание: прямого ковша, обратной лопаты, гидромолота, бетонолома, грейферного захвата,гидро-крюка.

Ходовая часть

все звенья цепи, башмаки и другие компоненты ходовой тележки экскавационной машины закалены ТВЧ (высокочастотными токами). Применение новых М-образных уплотнений понижает износ стальных пальцев гусеничной цепи. Геометрия роликов гусениц ( опорных, поддерживающих,направляющих, натяжных) обновлена по сравнению с предыдущими поколениями машин КЕЙС и имеет ещё более увеличенный срок службы.

Гидравлика

разработан новый фильтроэлемент гидромасла из полимерных материалов даёт возможность принципиально снизать затраты и расширить длительность сроков наработки экскаватора. Использование полимерного фильтра на синтетическом волокне превосходно очищает жидкость даже при установке гидромолота.
Удобство ТО всех фильтрующих элементов с уровня земли, установленных централизованно. Конструкция сливных пробок предоставляет возможность наиболее удобно и безопасно для экологии менять жидкости.

Кабина для оператора

Кабина землеройной машины cx210b lr покоится на жидкостных гидравлических опорах, смягчающих шум вибраций при копании и передвижении экскаватора, в ней стало просторней, улучшилось удобство работы и продуманность места оператора. Возросла жёсткость кабины за счёт специальных троекратных конструкционных усилений.

Интуитивная понятная индикаторная панель и джойстики управления понижают утомляемость оператора. Расширенная зона застекления – даёт возможность отлично осматривать и держать обстановку на площадке строительства под полным контролем оператора. Электронно-управляющие узлы: микросхемы, блоки, компьютер установленны за креслом машиниста – при этом они находятся в оптимальных влажностных условиях.

Экскаватор гидравлический на гусеницах CASE cx210b lr выгодно отличается: повышенное усилие копания, большой усилие поворота платформы. Возрос размер топливного бака на 20% — это снижает время простоя машины при заправке топливом. Функция дополнительного возрастания мощности Power Boost – даёт удобство и снижает время выполнения операций.

Характеристики и параметры экскаватора Case CX210B LR

Вылет стрелы……15600 мм
Глубина копания……12000 мм
Ориентировочная цена:……n/a
Двигатель……Isuzu AHK1X
Производительный объем ковша……n/a
Производительность, м / куб…….n/a
Среднерыночная цена экскаватора, тыс. руб…….n/a
Расход топлива в рабочем режиме, литров в час……n/a
Минимальный расход топлива, литров/час……n/a
Мощность……117 kWt
Эксплуатационная масса……22979 kg

Категория: CASE

Возможно заинтересуют и эти материалы по теме

Гусеничный экскаватор CASE CX210B, год 2010

Гусеничный экскаватор CASE CX210B, год 2010 – BC2B030C, Литва в продаже на Mascus
ОСНОВНАЯ ИНФОРМАЦИЯ
КатегорияГусеничный экскаватор
Марка / модельГусеничный экскаватор CASE CX210BCASE CX210B
Год выпуска2010
Наработка7 850 ч
Страна местонахождения
Mascus IDBC2B030C
+ Показать больше описания
Цена3 348 625 RUB  (30 500 EUR)
 Цена не включает НДС
Валюта ценыРоссийские рубли
ПОДРОБНОСТИ
Дополнительная информация 1545

Компания

KASLITA UAB

Отслеживать этого дилера

Вы отслеживаете этого дилера

Перестать отслеживать

Receive alerts from similar items

You are following similar items to this

Перестать отслеживать
Данный гусеничный экскаватор CASE CX210B предложен на продажу продавцом из Литвы. Контакты продавца вы можете найти выше на этой странице, справа от фотографии машины. Вы можете позвонить продавцу по указанному телефону, либо написать через форму запроса. Прежде чем купить этот Кейс CX210B, важно проверить соответствие указанной в объявлении информации с тем, что реально присутствует на площадке у продавца. Также желательно удостовериться и в надёжности самого продавца.

Портал Mascus так же содержит и множество других предложений о продаже экскаваторов на гусеничном ходу Кейс CX210B, здесь вы также сможете найти гусеничные экскаваторы и других марок от продавцов из Литвы и со всего мира.

Желаем вам удачного поиска и выгодной покупки вместе с Mascus!

Написать продавцу

Порекомендовать на Facebook

Отправить на e-mail

Ваше сообщение отправлено.

Ой, что-то пошло не так…

Аренда экскаватора CASE CX210 B от $600/день

Аренда экскаватора CASE CX210 B представляет собой прочную и мощную машину с эксплуатационной массой 21 300 кг (46 958 фунтов) и тремя рабочими режимами, адаптированными для различных областей применения. Для обычных операций автоматический режим обеспечивает максимальную топливную экономичность, а режимы Heavy и Super Power обеспечивают более высокое усилие копания, более высокую скорость поворота и повышенный крутящий момент поворота. Арендуйте CX210 B по нашим гарантированно низким ценам и наслаждайтесь работой профессионального качества, наняв оператора экскаватора в Rent1.Если у вас есть работа на газоне или в саду, требующая более компактного экскаватора, просмотрите наш широкий выбор мини-экскаваторов напрокат.

В CASE CX210 B используется двигатель с турбонаддувом мощностью 157 л.с. при 1800 об/мин. Максимальная глубина копания CX210 B составляет 18 футов 4 дюйма, а максимальный радиус действия копания на уровне земли — 28 футов 8 дюймов, что позволяет операторам глубоко копать траншеи и максимально эффективно выполнять земляные работы, ландшафтный дизайн, погрузочно-разгрузочные работы и земляные работы в подвале. . Новая кабина серии B на арендуемом экскаваторе CASE CX210 B чрезвычайно удобна и разработана с учетом эргономических требований.Кроме того, экскаваторы серии B компании CASE известны как самые тихие машины на рынке даже при полной нагрузке. Этот гидравлический экскаватор может быть готов к сносу в аренду, с защитой окон и гидравлическими пальцами, доступными на некоторых машинах.

Мощность : Isuzu 4HK1X — двигатель с турбонаддувом мощностью 157 л.с. при 1800 об/мин. С максимальной грузоподъемностью 8701 кг (19182 фунта) на уровне земли (вылет 3,0 м) этот гидравлический экскаватор упрощает погрузочно-разгрузочные работы или погрузку гравия, песка и строительного мусора в самосвалы.

Эффективность: Isuzu 4HK1X сертифицирован по стандарту Агентства по охране окружающей среды США Tier 3 и имеет доохлаждение наддувочного воздуха. Автоматический рабочий режим снижает расход топлива, чтобы снизить ваши расходы и повысить производительность при меньшем количестве заправок.

Обзорность: Более тонкие стойки вокруг кабины и увеличенная площадь остекления улучшают обзор для операторов, повышая производительность, а также повышая безопасность на рабочем месте, что является ключевым фактором при работе с тяжелым оборудованием или выполнении проектов по благоустройству жилых и городских территорий.

Универсальность: Аренда экскаватора CX210 B представляет собой среднюю модель серии CX B компании Case Construction. Он подходит как для больших, так и для небольших работ, и его лучше всего использовать на сайтах, где требуются и то, и другое. Вы можете арендовать этот экскаватор с навесным оборудованием, таким как усиленные ковши, ковши для очистки канав и навесное оборудование для молота.

Экскаваторы Case CX210B на продажу

Страна Корабль CountryBahrainIraqJordanKuwaitLebanonOmanSaudi ArabiaSyrian Арабские RepublicUnited Арабские EmiratesYemenAfghanistanArmeniaAzerbaijanBangladeshBhutanBritish Индийский океан TerritoryBrunei DarussalamCambodiaChinaChristmas IslandCocos (Килинг) IslandsCyprusGeorgiaHong KongIndiaIndonesiaIran, Исламская Республика ofIsraelJapanKazakhstanKorea, Корейская Народно-Демократическая Республика ofKorea, Демократическая RepublicMacaoMalaysiaMaldivesMongoliaMyanmarNepalPakistanPalestine Республика ofKyrgyzstanLao народный, государственный ofPhilippinesQatarSingaporeSri LankaTaiwanTajikistanThailandTimor-LesteTurkmenistanUzbekistanVietnamAlgeriaAngolaBeninBotswanaBurkina FasoBurundiCameroonCape VerdeCentral африканского RepublicChadComorosCongoCongo, Демократическая Республика theCôte г Слоновая костьДжибутиЕгипетЭкваториальная ГвинеяЭритреяЭфиопияГабонГамбияГанаГвинеяГвинея-БисауКенияЛесотоЛиберияЛивияМадагаскарМалавиМалиМавританияМаврикийМайоттаМароккоМозамбикНамибияНигерНигерияРуандаРеюньоностров Святой Елены, Вознесения и Тристан-да-КуньяСан-Томе и PrincipeSenegalSeychellesSierra LeoneSomaliaSouth AfricaSouth SudanSudanSwazilandTanzania, Объединенная Республика ofTogoTunisiaUgandaWestern SaharaZambiaZimbabweAntarcticaBouvet IslandFrench Южный остров TerritoriesHeard и McDonald IslandsSouth Джорджия и Южные Сандвичевы IslandsAmerican SamoaAustraliaCook IslandsFijiFrench PolynesiaGuamKiribatiMarshall IslandsMicronesia, Федеративные Штаты ofNauruNew CaledoniaNew ZealandNiueNorfolk IslandNorthern Mariana IslandsPalauPapua Новый GuineaPitcairnSamoaSolomon IslandsTokelauTongaTuvaluUnited Штаты Америки Внешние малые IslandsVanuatuWallis и FutunaAlbaniaAndorraAustriaBelarusBelgiumBosnia и HerzegovinaBulgariaCroatiaCzech RepublicDenmarkEstoniaFaroe IslandsFinlandFranceGermanyGibraltarGreeceGuernseyHoly См (город-государство Ватикан)ВенгрияИсландияИрландияОстров МэнИталияДжерсиЛатвияЛихтенштейнЛитваЛюксембургМакедония, Республика МальтаМолдова, Республика МонакоЧерногория НидерландыНорвегияПольшаПортугалияРумынияРоссийская ФедерацияСан-МариноСербияSl ovakiaSloveniaSpainSvalbard и Ян MayenSwedenSwitzerlandTurkeyUkraineUnited KingdomÅland IslandsAnguillaAntigua и BarbudaArubaBahamasBarbadosBelizeBermudaBonaire, Синт-Эстатиус и SabaCanadaCayman IslandsCosta RicaCubaCuraçaoDominicaDominican RepublicEl SalvadorGreenlandGrenadaGuadeloupeGuatemalaHaitiHondurasJamaicaMartiniqueMexicoMontserratNicaraguaPanamaPuerto RicoSaint BarthélemySaint Киттс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSint Маартен (Голландская часть) Тринидад и TobagoTurks и Кайкос IslandsUnited Штаты AmericaVirgin острова, Британские Виргинские острова, Ю. С.АргентинаБоливия, Многонациональное Государство БразилияЧилиКолумбияЭквадорФолклендские (Мальвинские) острова Французская ГвианаГайанаПарагвайПеруСуринамУругвайВенесуэла, Боливарианская Республика

Связаться с другими дилерами с аналогичным оборудованием от моего имени

Отправлять

Нажмите ниже, чтобы посмотреть номер

Импорт Баффало Роуд. Case CX210B Гусеничный экскаватор Гусеничный экскаватор КОНСТРУКЦИЯ Diecast модели модели Ertl Diecast масштаба

Выберите countryUnited StatesCanadaAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegowinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские )Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-Бисс auGuyanaHaitiHeard и Mc Donald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIran (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKoreaKorea, Корейская Народно-Демократическая Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint Киттс и NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakia (Словацкая Республика) СловенияСоломон I slandsСомалиЮжная АфрикаЮжная Джорджия и Южные Сандвичевы островаИспанияШри-ЛанкаSt. ЕленаСв. Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная islandsUruguayUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaViet NamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemenZambiaZimbabwe *

Case CX210B экскаватор, Двигатель главной передачи

Кейс Экскаватор CX210B, Двигатель главной передачи

Магазин будет работать некорректно, если файлы cookie отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.



ПОНЕДЕЛЬНИК – ПЯТНИЦА

Звоните с 8:00 до 17:00 по восточному поясному времени





12 МЕСЯЦЕВ ГАРАНТИИ

Все наши продукты





Быстрая доставка

Несколько вариантов доставки





Доставка по всему миру

Через UPS, USPS, LTL Freight

NEW – Case CX210B Excavator, Final Drive Motor

Большая информация Case модель CX210B CX210B

Подробнее

Запчасти для погрузчиков, Inc. предлагает новый гидравлический мотор главной передачи для экскаватора Case CX210B.

На эту деталь распространяется полная годовая гарантия.

*Поскольку все бортовые редукторы устанавливаются парами, компания Loader Parts Source, Inc. рекомендует заменять оба двигателя одновременно. Оба подвергались воздействию одних и тех же элементов и использования. Замена обоих сэкономит ваше время и деньги, избавив вас от второй поломки в ближайшем будущем.*

Отзывы

Case CX210B CX230B CX240B Trainler Excavator Service Manual – PDF Download – HeyDownloads

Чехол CX210B CX230B CX240B Trainler Excavator Service Руководство по ремонту

Описание:

Это руководство состоят из двух порций: Case CX210B CX230B CX240B Гусеничный экскаватор Услуги по ремонту РУКОВОДСТВО ПО РЕМОНТУ ДВИГАТЕЛЯ ISUZU 4HK1.

Руководство по обслуживанию содержит подробную информацию, диаграммы, реальные фотоиллюстрации и схемы, которые дают вам пошаговые инструкции по ремонту, обслуживанию, техническому обслуживанию и устранению неисправностей для вашей машины. В этом руководстве содержится полная информация, необходимая для ремонта вашей машины. Информация в этом руководстве поможет вам найти неисправность и понять, как ремонтировать и обслуживать вашу машину, не прибегая к обслуживанию. В дополнение к экономии места, хорошая вещь в PDF-файлах вместо печатного руководства заключается в том, что вы можете использовать функцию поиска в Acrobat, чтобы найти именно то, что вы ищете, и просто распечатать именно те страницы, которые вам нужны… или все руководство.Возможность скачивания после оплаты. Если вы хотите приобрести это руководство по обслуживанию, нажмите кнопку мгновенной загрузки в верхнем левом углу этой страницы.

Case CX210B CX230B CX240B CRAWLER EXCAVATOR SERVICE Руководство по ремонту Руководство:

1 Общая информация

4 Безопасность, общая информация и стандартные данные крутящего момента
Общие спецификации и специальный крутящий момент

4 2 Engine
Удаление и монтаж двигателя
Радиатор и масляный радиатор
Технические характеристики двигателя
Разборка и сборка двигателя
3 ТОПЛИВНАЯ СИСТЕМА
Топливный бак
Топливная система двигателя
4 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Электрическая система, электрические и электронные схемы, поиск и устранение неисправностей электрического оборудования

5 ХОДОВАЯ ЧАСТЬ
Снятие и установка гусениц
Катки
Звездочка
Промежуточное колесо и амортизатор натяжения
6 ПРИВОД
Снятие и установка приводного двигателя и главной передачи
Разборка приводного двигателя и главной передачи И Сборка
Редуктовое снаряжение, удаление и монтаж
Редуктор качания, разборка и сборка (CX210B – CX230B)
Редуктор качаний, разборка и сборка (CX240B)

4 7 Гидравлика ходовой части 7 Гидравлика ходовой части 4 8 Гидравлика нагрузки
гидравлическая система, использование вакуумного насоса и прокачка компонентов
Технические характеристики, устранение неисправностей, проверки и настройки гидравлического давления
Снятие и установка гидравлического резервуара
Главный и вспомогательный гидравлический насосы, снятие и установка
Главный гидрораспределитель, снятие и установка
Приспособление цилиндры, снятие и установка
Гидравлический вертлюг, снятие и установка
Блоки управления, снятие и установка
Поворотный двигатель, снятие и установка
Главный гидравлический насос, разборка и сборка
Главный гидравлический насос, разборка и сборка (CX210B NLC)
Рычаги ручного управления , диса сборка и сборка
Рычаги ножного управления, разборка и сборка
Предупредительный клапан, разборка и сборка
Поворотный двигатель, разборка и сборка (CX210B – CX230B)
Поворотный двигатель, разборка и сборка (CX240B)
Гидравлические функции
Функции гидравлических компонентов
ВЕРХНЯЯ ЧАСТЬ
Устройство быстрой смены навесного оборудования
Верхняя часть, поворотная платформа и противовес
Стрела, рукоять и ковш
Сиденье, снятие и установка
Кабина и оборудование кабины
Функции кондиционера и устранение неисправностей
Крупногабаритные гидравлические схемы CX210B-CX230B
Крупногабаритные гидравлические схемы CX210B-CX230B
Крупногабаритные гидравлические схемы
B Размер электрической схемы Schematics

Isuzu 4HK1 Руководство по ремонту двигателя Руководство по ремонту:

Раздел 1 Общая информация
Раздел 2 Двигатель Механический
Раздел 3 Система охлаждения
Раздел 4 Топливная система
Раздел 5 Engine Electrical
Раздел 6 Выхлопная система и турбокомпрессор

Изображения:

Общие вопросы

Пока нет запросов.

Case CX210B CX230B CX240B Trainler Excavator Service Repair Manual Set

Case CX210B CX230B CX240B Thrawler Excavator Service Руководство по ремонту

Это руководство состоит из двух порций: Case CX210B CX230B CX240B Гусеничный экскаватор Ремонт по ремонту сервиса и руководство по ремонту Isuzu 4HK1.

Руководство по обслуживанию содержит подробную информацию, диаграммы, реальные фотоиллюстрации и схемы, которые дают вам пошаговые инструкции по ремонту, обслуживанию, техническому обслуживанию и устранению неисправностей для вашей машины.В этом руководстве содержится полная информация, необходимая для ремонта вашей машины. Информация, содержащаяся в данном руководстве, поможет вам найти неисправность и понять, как ремонтировать и обслуживать вашу машину, не прибегая к обслуживанию. В дополнение к экономии места, хорошая вещь в наличии файлов вместо печатного руководства заключается в том, что вы можете использовать функцию поиска в Acrobat, чтобы найти именно то, что вы ищете, и просто распечатать именно те страницы, которые вам нужны . .. или все руководство . Возможность после оплаты. Если вы хотите приобрести это руководство по обслуживанию, выберите МГНОВЕННОЕ ФОРМАТИРОВАНИЕ.

Установленный двигатель: ISUZU 4HK1

Серийные номера: Все
Формат файла:
Страницы: 1299
Размер: 167 МБ
Ручной Язык: Английский

Чехол CX210B CX230B CX240B Гусеничный Экскаватор Ремонт Руководство по ремонту Раздел:

1 Общая информация
, общая информация и данные по стандартному крутящему моменту
Общие технические характеристики и специальные настройки крутящего момента
2 ДВИГАТЕЛЬ
Снятие и установка двигателя
Радиатор и масляный радиатор
Технические характеристики двигателя
Разборка и сборка двигателя
3 ТОПЛИВНАЯ СИСТЕМА
Топливный бак
Топливный двигатель система
4 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Электрическая система, поиск и устранение неисправностей электрических и электронных устройств
Электрическое оборудование и электрические схемы
5 ХОДОВАЯ ЧАСТЬ
Снятие и установка гусениц
Катки
Звездочка
Промежуточное колесо и амортизатор натяжения
6 ПРИВОД
Приводной двигатель и главная передача трансмисси по снятию и установке
Приводной двигатель и трансмиссия главной передачи разборка и сборка
Редуктор поворота, снятие и установка
Редуктор поворота, разборка и сборка (CX210B – CX230B)
Редуктор поворота, разборка и сборка (CX240B)
7 ГИДРАВЛИКА ХОДОВОЙ МАШИНЫ
8 ГИДРАВЛИКА ВЕРХНЕЙ КУЗОВА
Сброс давления и обеззараживание гидравлической системы, использование вакуумного насоса и удаление воздуха из компонентов
Технические характеристики, поиск и устранение неисправностей, проверки и настройки гидравлического давления
Снятие и установка гидравлического резервуара
Главный и вспомогательный гидравлический насосы, снятие и установка
Главная гидравлика регулирующий клапан, снятие и установка
Цилиндры навесного оборудования, снятие и установка
Гидравлический вертлюг, снятие и установка
Блоки управления, снятие и установка
Поворотный двигатель, снятие и установка
Главный гидравлический насос, разборка и сборка
Главный гидравлический насос, разборка и сборка (CX210B NLC)
Рычаги ручного управления, разборка и сборка
Рычаги ножного управления, разборка и сборка
Предупредительный клапан, разборка и сборка
Поворотный двигатель, разборка и сборка (CX210B – CX230B)
Поворотный двигатель, разборка и в сборе (CX240B)
Гидравлические функции
Функции гидравлических компонентов
9 ВЕРХНЯЯ ЧАСТЬ
Быстроразъемное соединение
Верхняя часть, поворотная платформа и противовес
Стрела, рукоять и ковш
Сиденье, снятие и установка
Кабина и оборудование кабины
Функции кондиционера и поиск и устранение неисправностей
Крупногабаритная гидравлика Схема CX210B-CX230B
Гидравлическая схема большого размера CX240B
Большой размер электрические схемы

Isuzu 4HK1 Услуги ремонта Руководство раздел:

Раздел 1 Общая информация
Раздел 2 Двигатель механический
Раздел 3 Система охлаждения
Раздел 4 Топливная система
Раздел 5 Двигатель ЭЛЕКТРИКА L
РАЗДЕЛ 6 ВЫПУСКНАЯ СИСТЕМА И ТУРБОКОМПЕНСАТОР

Пожалуйста, напишите мне, если у вас есть вопросы. Возможно у меня есть руководство, которое вы давно ищете.
Хорошего дня.

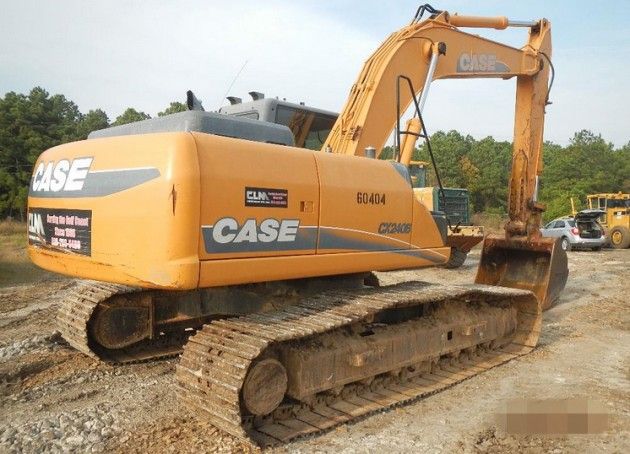

Руководство по эксплуатации гусеничного экскаватора Case CX210B Tier 3 — скачать PDF

Это ПОЛНОЕ руководство по эксплуатации гусеничного экскаватора Case CX210B Tier 3.

В этом руководстве описаны процедуры эксплуатации, обращения, смазки, технического обслуживания, проверки и регулировки. это поможет оператору или любому другому лицу добиться максимальной производительности за счет эффективной, экономичной и безопасной эксплуатации и обслуживания машины.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СОДЕРЖИТ:
=========
ГЛАВА 1 – ОБЩИЕ СВЕДЕНИЯ
ГЛАВА 2 – БЕЗОПАСНОСТЬ И НАКЛЕЙКИ
ГЛАВА 3 – ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
ГЛАВА 4 – ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ И ФИЛЬТРАМ
ЖИДКОСТИ
ГЛАВА 6 – ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
ГЛАВА 7 – ЭЛЕКТРООБОРУДОВАНИЕ
ГЛАВА 8 – СПЕЦИФИКАЦИИ
ГЛАВА 9 – УКАЗАТЕЛЬ

=========

** Спецификация модели: Case CX210B Гусеничный экскаватор уровня 3
** Язык: английский
** Всего страниц: 196
** Формат файла: PDF
** Требования: Adobe PDF Reader
** Совместимость: все версии Windows и Mac, ОС Linux, Iphone, Ipad, Android и т. д.…

=========

Это КАЧЕСТВЕННОЕ руководство на 100 процентов ПОЛНОЕ и НЕПОВРЕЖДЕННОЕ,
нет НЕДОСТАЮЩИХ/ПОРВЕННЫХ страниц/разделов, чтобы вас напугать! Он также добавлен в закладки и доступен для поиска, чтобы вам было легко найти то, что вам нужно.Полная загрузка поставляется в формате PDF, который может работать на всех операционных системах Windows на базе ПК, а также на Mac. Он сохраняется на жестком диске и может быть записан на CD-ROM. Его можно просмотреть на любом компьютере, а также увеличить и распечатать.

Это руководство МГНОВЕННАЯ ЗАГРУЗКА . Это означает отсутствие затрат на доставку или ожидание доставки компакт-диска / бумажного руководства по почте. Вы получите это Руководство сегодня посредством мгновенной загрузки после завершения платежа через нашу безопасную платежную систему. Мы принимаем все основные кредитные/дебетовые карты и Paypal.Покупайте у нас, и я гарантирую, что вы будете довольным клиентом и свяжитесь с нами, если у вас есть какие-либо вопросы.
