Как выбрать механический и гидравлический быстросъем?

Экскаватор – крайне востребованный в различных отраслях промышленности и хозяйства вид техники ввиду универсальности, производительности, технических и эксплуатационных характеристик. Расширить сферы применения и спектр решаемых задач, тем самым увеличивая многофункциональность машин, помогает навесное оборудование.

Для того, чтобы повысить эффективность эксплуатации экскаваторов со сменными агрегатами, рекомендуется использовать их в тандеме с быстросменными устройствами (БСУ). Так же можно услышать и другие названия – БРМ (быстроразъёмный механизм), быстросменный механизм (БСМ) и квик-каплер.

БСУ

быстросменное устройство

БРМ

быстроразъёмный механизм

БСМ

быстросменный механизм

Квик-каплер

quick coupler

При этом подобным оборудованием оснащают не только экскаваторы, но и фронтальные погрузчики.

В этой статье предлагаем рассмотреть критерии и правила выбора, использования и обслуживания быстросъемов, соблюдение которых поможет оптимизировать рабочие процессы и увеличить производительность труда.

Шаг первый. Выбор

Начнем с того, что представленные на рынке современные квик-каплеры делятся на гидравлические и механические.

гидравлические квик-каплеры механические квик-каплеры

Невысокая стоимость

Простота конструкции

Самыми доступными по стоимости – механические варианты. К преимуществам механических БСМ можно отнести невысокую стоимость и простоту конструкции. Кроме того, для функционирования механического квик-каплера не требуется наличие гидролинии, что во многих случаях является основополагающим фактором выбора.

Не требуется

Стоит отметить и то обстоятельство, что некоторые БСМ будут иметь посадочные размеры для установки навесного оборудования, отличные от оригинальных заводских.

Иными словами, «родную» навеску можно будет установить на приобретённый квик-каплер только при помощи специального переходника, а вся заказываемая навеска должна быть изначально подготовлена под этот быстросъём.

Часто несоответствуют заводским

Посадочные размеры*

* для фронтальных погрузчиков

Часто соответствуют заводским

Это касается гидравлических БСМ для фронтальных погрузчиков, а так же некоторых моделей квик-каплеров для мини-экскаваторов (например   Lehnhoff,  Klac, X-change). Быстросъёмы для экскаваторов тяжелой и средней весовой категории практически всегда имеют посадочные размеры соответствующие заводским.

Несколько минут

Смена навесного оборудования

До получаса

Следующий момент – предполагаемая частота смены навесного оборудования в течение смены. Так, при работе на экскаваторе с механическим квик-каплером для того, чтобы поменять оборудование, оператору необходимо покинуть кабину, как минимум для снятия-установки фиксатора (в случае с квик-каплером пружинного типа, устанавливаемых, как правило, на экскаваторе-погрузчике или миниэкскаваторе), или же закручивания винтового механизма или установки второго ковшевого пальца (в случае с экскаваторами более тяжелой весовой категории).  В зависимости от типа механического квик-каплера на смену оборудования может уйти он нескольких минут до получаса.

Если же техника оснащена гидравлическим быстросъемным механизмом, то этот процесс займет пару минут, при этом покидать кабину оператору не придется.

Таким образом, если условия и особенности работы требуют менять навесное оборудование несколько раз в течение дня, в целях экономии времени целесообразнее оснастить машину гидравлическим быстросъемом.

Данный тип квик-каплера рекомендуется применять и в тех случаях, когда рабочие операции выполняются в экстремальных или опасных для жизни и здоровья оператора условиях, при которых желательно минимизировать время нахождение вне кабины.

Шаг второй. Эксплуатация

Итак, вы определились с выбором, приобрели быстросъемное устройство и установили его на рукоять машины.

Следует иметь в виду, что при установке квик-каплера, грузоподъёмность экскаватора или погрузчика уменьшится. Во-первых, потому что масса самого быстросъёма может быть весьма значительной (для примера, масса БРМ для 20-ти тонного экскаватора обычно составляет порядка 250 – 350кг). А во-вторых появляется дополнительный рычаг, снижающий грузоподъёмность и увеличивающий нагрузку. При игнорировании этих факторов возникает риск опрокидывания машины.

Шаг третий. Обслуживание

Среди российских пользователей бытует мнение, что механическое быстросъемное устройство более надежное, нежели гидравлическое. Но, как показывает практика, этот стереотип ошибочен, так как во многом срок службы квик-каплера, как и любого механизма, зависит от соблюдения правил его содержания и обслуживания.

Уход за быстросъемом на самом деле не представляет особой сложности, а все основные манипуляции и их периодичность прописаны в «Руководстве по эксплуатации». Оператору необходимо систематически проверять, насколько правильно функционирует сцепное устройство, в каком состоянии находятся его детали, имеются ли какие-либо повреждения.

Если используется гидравлический квик-каплер, также стоит обращать внимание на утечки масла.

Осмотр БРМ производители рекомендуют проводить каждую смену перед началом работы, чтобы удостовериться в надёжности установки оборудования и безопасности его эксплуатации.

Если квик-каплер используется в особо тяжелых условиях или под водой, интервалы смазки могут быть сокращены до нескольких раз в смену. Чтобы продлить срок службы устройства и его деталей, следует использовать оригинальную смазку в соответствии с рекомендациями производителя.

!

Помните, что для того, чтобы оборудование прослужило долго и стало выгодным вложением средств в повышение производительности техники и рентабельности бизнеса, приобретать его стоит у проверенных, надежных поставщиков.

Проект «Ремзона» – официальный дилер по России запчастей для складской, строительной и дорожной техники Bobcat, Doosan, Terex, Bomag, а также шин и гусениц для спецтехники от Solideal, Carlise Trelleborg, Bobcat и других ведущих производителей.

В ассортименте компании найдете как квик-каплеры, так и другое оборудование, комплектующие для своего экскаватора и другой спецтехники.

«Ремзона» гарантирует клиентам высокое качество, надежность продукции, доступные цены, удобные способы оплаты и доставки, а также комплексное сопровождение по вопросам эксплуатации, обслуживания, ремонта.

Быстросъёмы на экскаватор (Квик-каплер)

«Квик каплер» используются для оснащения техники гидромолотом, рыхлителями, гидроножницами, ковшом и грейфером. Затрачивается минимум времени и усилий. Имея несколько моделей строительной техники и быстросменяемое оборудование, вы сможете выполнять огромный спектр задач.

ООО «Строительные Машины» представляют вниманию покупателя широкий линейный ряд: Terex,JBC, Liebherr, John Deere, Volvo, Komatsu, Hitachi,Takeuchi,Fiat-Hitachi Case, Daewoo, New Holland, Hyundai, Caterpillar, Kobelco, Kato, Doosan, Hyundai, Caterpillar, Kobelco.

Гидравлический быстросъем на экскаватор-погрузчик (quick coupler)

Преимущество быстросъема на экскаватор- отсутствие дополнительных манипуляций и ненадобность привлечения квалифицированных специалистов при замене механизмов. Экскаваторщик сам управляет процессом. Из кабины он выходит только для подключения гидролинии. Подобные системы не обладают самостоятельными функциями (например, только копать землю или только обрабатывать) и становятся частью землекопалки.

• не требует переделки металлоконструкции ковша и уже приобретенного оборудования;
• не требует присутствия при установке специалистов, кроме самого экскаваторщика;
• не требователен к износу присоединительных посадочных мест ковша;
• возможна установка на любой экскаватор.

Быстросъемные для экскаватора изготавливаются непосредственно под присоединительные размеры экскаватора и подразделяются на шесть размерных групп.

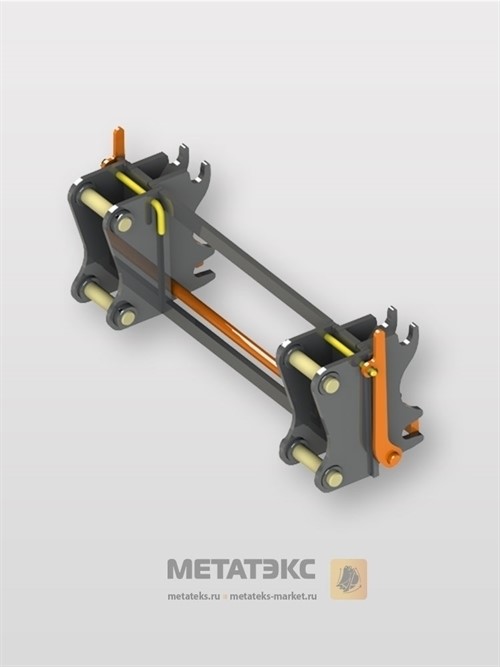

Механический быстросъем для ковша экскаватора (quick coupler, квик каплер)

Требует выхода оператора. Монтаж и демонтаж производятся вручную. С экономической точки зрения наиболее выгодны в эксплуатации.
Наши менеджеры готовы проконсультировать вас по быстросъемным соединениям для экскаваторов и экскаваторов-погрузчиков от любых производителей строительного оборудования.

Основные преимущества быстросъема на экскаватор::

• быстрота замены;
• простота эксплуатации;
• простота конструкции;
• безотказная работа в условиях низких температур;
• низкая стоимость.

Комплект поставки БСМ включает всё необходимое для ввода в эксплуатацию.

Также, в нашем интернет-магазине Вы можете купить дорожно-строительную технику и специальное навесное оборудование.

Наша компания предлагает купить быстросъем на экскаватор по самым доступным ценам и с быстрой доставкой по всей России. Закажите быстросъем по телефону: 8-800-600-32-13, и наш менеджер предоставит вам консультацию по любому вопросу и уточнит детали заказа.

Механические быстросъёмы для экскаватора. Какие лучше? | Традиция-К

Квик-каплер (англ. quick coupler), быстросъемный механизм или просто быстросъем — устройство для ускоренной смены навесного оборудования на дорожно-строительной технике.

Возможность быстрой замены одного навесного оборудования на другое с помощью квик-каплера значительно увеличивает производительность любых экскаваторов и экскаваторов-погрузчиков (hyundai, jcb и других).

По принципу действия быстросъемные механизмы бывают гидравлические и механические. Как устроен механический быстросъем под пальцевое крепление?

Виды квик-каплеров

При выборе квик-каплера механического люди часто не обращают внимание на конструктив, полагая, что существенных отличий в конструкции разных производителей нет. Однако это не так. Сейчас на рынке можно встретить механический быстросъем с разным принципом работы. Это винтовые и пружинные квик-каплеры.

Винтовые

Начнем с относительно простого варианта — квик-каплеры с винтовым механизмом.

Принцип их действия основан на применении подвижного винта с установленным на конце захватом и неподвижной вваренной в корпус гайки. Захват, за счет вращения винта с помощью специального инструмента, совершает поступательное движение и, в зависимости от направления вращения, происходят либо установка ковша или навесного оборудования, либо отсоединение.

Неоспоримое преимущество винтового быстросъема ковша — его стоимость. Данный тип быстросъемного механизма имеет наиболее простую конструкцию. При его производстве не требуется высокая точность исполнения деталей, для механической обработки достаточно использовать универсальные токарные и сверлильные станки.

У такого типа квик-каплеров есть и недостатки.

Во-первых, относительно большие габариты и вес. Из-за особенностей принципа действия винтового механизма его невозможно уместить внутри корпуса изделия. Для расположения винтового механизма требуется дополнительное пространство в нижней части корпуса. Большой разнос осей заметно влияет на кинематику. При эксплуатации экскаватора с ковшом возрастают нагрузки в месте сочленения ковша, квик-каплера и рукояти, а также снижается усилие врезания ковша (показатель эффективности проникновения в грунт). Больший вес и увеличенный радиус разгрузки приводят к использованию ковшей меньшей массы и, соответственно, меньшей вместимости. Применение винтового быстросъема на экскаваторе-погрузчике нередко ведет к проблемам с подворотом навесного оборудования в транспортное положение по тем же причинам.

Ищете быстросъём для экскаватора? Наши специалисты всегда помогут с выбором.

Выбрать Квик-каплер

Во-вторых, ослабление фиксации из-за износа витков резьбы винта и гайки в процессе эксплуатации. Увеличивается зазор в резьбовом сопряжении, что может привести к разрушению как конструкции резьбового соединения, так и целиком захвата с последующим произвольным отсоединением навесного оборудования либо ковша. Помимо того, что при падении оборудование может пострадать, это может быть небезопасным для людей, оказавшихся рядом в момент происшествия.

В-третьих, отсутствие защиты резьбы от воздействия влаги и загрязнения. В результате возникает коррозия. Со временем происходит разрушение резьбы, а также заклинивание механизма. Чтобы этого не произошло, необходимо регулярно следить за состоянием резьбы, производить смазку, очищать от грязи и пыли, а также проверять работоспособность винтового механизма. В силу особенности конструкции винтовые механические квик-каплеры чаще используются на полноповоротных экскаваторах массой от 14 до 35 тонн в качестве бюджетной альтернативы гидравлическим квик-каплерам. Также винтовые квик-каплеры из-за относительной простоты изготовления поставляются на мини экскаваторы.

Пружинные

Теперь рассмотрим квик-каплеры пружинные. В них движение захвата осуществляется за счет упругого элемента — цилиндрической пружины. Такая конструкция более технологична и при этом имеет относительно простой и надежный механизм.

Пружинные быстросъемы имеют лучшую компоновку. Механизм размещен внутри корпуса. Это позволяет обеспечить минимальные габариты и вес конструкции. Также заметно выше скорость замены оборудования по сравнению с винтовыми квик-каплерами, так как отсоединение происходит буквально в одно действие с помощью простого рычага. Иначе обстоят дела с работоспособностью в условиях загрязнения по сравнению с винтовым механизмом. Хотя пружина также не защищена от воздействий грязи и влаги, она не теряет работоспособность даже при самом сильном загрязнении. Следить за состоянием пружины нужно значительно реже, а потребность в смазке отсутствует в принципе.

Защита от произвольного отсоединения — такую функцию выполняет страховочный фиксатор с защитным кольцом. Конструкция пружинного квик-каплера имеет повышенные требования к точности изготовления сопрягаемых деталей. Обеспечить необходимый уровень точности конструкции способны металлообрабатывающие комплексы с ЧПУ.

Универсальные фрезерные и сверлильные станки не в состоянии обеспечить требуемый уровень точности деталей. Это приводит к тому, что нет жесткого соединения. Наличие люфтов приводит к повышенному износу оборудования и квик-каплера и, как следствие, к преждевременному ремонту.

Пружинные механические квик-каплеры широко распространены на экскаваторах-погрузчиках благодаря высокой скорости замены оборудования, надежности и компактности. При всех достоинствах не применяются на полноповоротных экскаваторах, так как из-за относительно больших размеров потребовалась бы пружина с большой жесткостью, при эксплуатации такого быстросъема работнику не хватило бы физического усилия, чтобы произвести отжатие крюка квик-каплера для замены оборудования.

Заключение

Подведем итоги. Винтовые квик-каплеры имеют хорошую цену, но не очень технологичный конструктив. Для полноповоротных экскаваторов выбираются в качестве недорогой замены гидравлическим быстросъемам. А также для редких моделей мини-экскаваторов и экскаваторов-погрузчиков, когда требуется произвести квик-каплер в единичном экземпляре из-за относительно простой технологии производства. Квик-каплеры пружинные, напротив, лишены недостатков винтовых механизмов, но только в том случае, если были произведены на предприятии с современным станочным парком, высоким уровнем организации технологического процесса и автоматизации производства, что подразумевает серийный выпуск продукции. Для российского рынка серийный выпуск пружинных квик-каплеров характерен для популярных моделей экскаваторов-погрузчиков.

Видео: Быстросъемный механизм ( БСМ, Квик-каплер)

Остались вопросы? Наши специалисты всегда помогут

Получить консультацию

Сцепные устройства – Экскаватор

Устройства для быстрой смены навесного оборудования – это высокопроизводительный вариант экскаваторов Cat®. Муфты позволяют одному человеку менять рабочие инструменты за секунды, обеспечивая максимальную производительность и гибкость на стройплощадке. Одна машина может быстро переходить от задачи к задаче, а парк машин с одинаковым оснащением может использовать общий инвентарь рабочего инструмента.

Муфты серии CW

Увеличьте эффективность использования вашего экскаватора с помощью устройства для быстрой смены навесного оборудования.Ваш станок становится универсальным приспособлением для транспортировки инструментов.

Доступен в гидравлическом или ручном (шпиндельном) исполнении.

Изображение	Модель	Вес	Ширина	Грузоподъемность, подъемный крюк
	CW-70 Специальное устройство для быстрой смены навесного оборудования	2750 фунтов	33.6 дюйм	22 тонны (США)	Детали

Запросить информацию

Вернуться к началу

Муфты захвата с пальцами

Dual Lock ™ – мини-экскаватор

Муфты захвата с пальцами Cat® Dual Lock ™ позволяют быстро заменять рабочие инструменты, улучшая общую производительность и повышая универсальность машины.

Запросить информацию

Вернуться к началу

Муфты захвата пальца

Муфты Pin Grabber привносят еще один уровень производительности и универсальности в вашу работу. Добавьте к своей работе возможность быстрой и удобной замены навесного оборудования, не нарушая при этом мировых стандартов безопасности.

Запросить информацию

Вернуться к началу

Муфты с фиксатором пальца – мини-экскаваторы

Полностью совместимая с ковшами типа Wain-Roy и Gannon, система сцепления Cat® Pin Lock / Tilt Lock является ключом к новому уровню производительности любого мини-экскаватора Cat.Новые машины могут использовать существующие запасы ковшей. Новые ковши и навесное оборудование можно использовать совместно с машинами конкурентов аналогичного размера во всем парке. Одна машина может выполнять множество ролей на рабочем месте.

Изображение	Модель	Вес	Ширина	Длина
	7-8-тонный экскаватор Ручная муфта с фиксатором пальца	173.7 фунтов	13,4 дюйма	24,6 дюйма	Детали
	8-тонная муфта с ручным фиксатором для поворотного пальца для экскаваторов	256,2 фунтов	16.9 дюйм	23,8 дюйма	Детали
	8-тонная муфта с ручным замком для экскаваторов	174,2 фунта	13,7 дюйма	26 дюйм	Детали

Запросить информацию

Вернуться к началу

Муфты типа S

Сцепные устройства типа Cat® S для мини-экскаваторов представляют собой оптимальную конструкцию для специального решения для быстрой смены навесного оборудования. Низкое смещение, возможность захвата пальца и система блокировки клинового типа обеспечивают плотную посадку, отсутствие люфта крепления во время использования. Он также создает решение для обмена рабочими инструментами между различными платформами и брендами. В сочетании с системой наклона и поворота, которая может быть оснащена сцепкой типа S, и разнообразием предлагаемых ковшей, она обеспечивает полное решение для навесного оборудования для мини-экскаваторов. Муфта разработана в соответствии с высочайшими стандартами безопасности и оснащена видимым запорным механизмом.

Запросить информацию

Вернуться к началу

Муфты захвата

Tilting Dual Lock ™ Pin – Мини-экскаватор

Муфты захвата Cat® Tilting Dual Lock ™ Pin – мини-экскаватор позволяют быстро заменять рабочие инструменты, улучшая общую производительность и повышая универсальность машины. Наклонная муфта с двойным замком обеспечивает плотную посадку благодаря инновационной конструкции клина на протяжении всего срока службы муфты. Его можно использовать с совместимыми навесными орудиями и в режиме прямой лопаты с ковшами. Наклонная соединительная муфта с двойным замком также оснащена видимым запирающим механизмом для дополнительной безопасности.

Изображение	Модель	Вес	Общая ширина	Длина
	5-тонный экскаватор, захватное сцепное устройство с двумя штифтами с двойным замком	255.7 фунтов	11,7 дюйма	22,6 дюйма	Детали
	8-тонные экскаваторы, захватное сцепное устройство с двумя штифтами Dual Lock ™	198. 4 фунта	14,6 дюйма	24,5 дюйма	Детали

Запросить информацию

Вернуться к началу

Nye Устройства для быстрой смены навесного оборудования »National Attachments Inc.

Устройство для быстрой смены навесного оборудования Stealth

Это прочное быстроразъемное соединение с непревзойденной конструкцией клина, которое мы первоначально разработали для сталелитейного завода более пятнадцати лет назад.
Система быстрой смены навесного оборудования Stealth – это проверенный безопасный и надежный исполнитель, который не имеет движущихся частей, которые могут изнашиваться, и имеет самую большую поверхность сопряжения среди всех систем на рынке.
Муфты Stealth доступны для всех марок и моделей экскаваторов от 4 до 120 тонн.

Система быстрой смены навесного оборудования Stealth предлагает множество преимуществ

• Насадки плотно фиксируются и не дребезжат.
• Соединяйте и отсоединяйте, используя мощность вашей машины.
• Компактная конструкция, без потери усилия отрыва.
• Простое ручное управление, гидравлика не требуется.
• Распределяйте навесное оборудование между машинами независимо от марки.
• Отлично подходит для грейферов, молотков, пней и т. Д.

Устройство для быстрой смены навесного оборудования Stealth

• Проверенная конструкция клина Най (фиксация крепления).
• Прочная конструкция (предназначена для использования с гидравлическими молотами).
• Легкое сцепление на неровной поверхности.

Устройство для быстрой смены навесного оборудования Stealth + наклонный ковш

• Прочная конструкция.
• Насадки плотно зафиксированы. Между соединителем и приемником нет движения; поэтому износ муфты сведен к минимуму.

Устройство для быстрой смены навесного оборудования Stealth + ковш

• Все машины одной серии могут совместно использовать навесное оборудование.
• Простая, безопасная, надежная система запирания.
• Не снижает усилие отрыва машины.

Муфта Stealth Q5

• Нет движущихся частей, подверженных износу.
• Нет необходимости в дополнительных клапанах.
• Разработан для тяжелых условий эксплуатации.

Stealth QC на ковше

• Замена навесного оборудования без тяжелых инструментов менее чем за 5 минут.
• Существующее навесное оборудование может быть оснащено приварными приемными устройствами для быстрой смены навесного оборудования в полевых условиях.

---

Выбор быстроразъемных соединений – Waste Today

Инструменты, используемые при строительстве и сносе зданий, разнообразны и постоянно совершенствуются. Кувалды превратились в ручные отбойные молотки, а лопаты – в ковши экскаваторов.По возможности производители работают над повышением производительности и безопасности инструментов, которые подрядчики используют каждый день.

Быстроразъемные соединения ничем не отличаются. Эти дополнительные компоненты для экскаваторов повышают эффективность за счет устранения необходимости вручную снимать установочные штифты, что значительно сокращает время, необходимое операторам экскаватора для переключения между навесным оборудованием. Как и все другие инструменты, быстроразъемные соединения постоянно совершенствуются. При принятии решения о покупке подрядчики должны учитывать применение, гидравлическую или механическую конфигурацию, функции безопасности и дополнительные характеристики, такие как возможность наклона, чтобы получить максимальную отдачу от своих инвестиций.

Удобство с помощью сцепного устройства

Устройство для быстрой смены навесного оборудования – это инвестиция, которая добавляет удобство и гибкость в парк практически в каждом приложении. Без сцепки переключение между ковшом, рыхлителем, граблями, механическими грейферами и т. Д. Может стоить драгоценного времени. Хотя сцепки могут утяжелить машину и немного снизить усилие отрыва, они увеличивают скорость и маневренность смены навесного оборудования. Учитывая, что традиционная замена может занять до 20 минут, устройство быстрой смены навесного оборудования может существенно сократить время, необходимое для выполнения работы, требующей другого навесного оборудования.

Если операторы меняют навесное оборудование каждые пару дней, а не каждые пару часов, возможно, в соединителе нет необходимости. Но если подрядчик использует различное навесное оборудование в течение дня или хочет повысить производительность с помощью одной машины на площадке, сцепное устройство является обязательным оборудованием. Устройства для быстрой смены навесного оборудования могут даже снизить необходимое техническое обслуживание и затраты, поскольку операторы могут сопротивляться переключению навесного оборудования, когда требуется ручная замена, если он или она не хочет хлопот.Однако использование неправильного приспособления для неправильной работы – верный способ увеличить износ.

Замечание о гидравлических и механических муфтах

Большинство производителей предлагают муфты в двух конфигурациях: гидравлической или механической. У каждого есть свои преимущества и недостатки, связанные с размером, стоимостью и операционной системой.

Механический (или ручной) соединитель может предложить более низкую стоимость, меньшее количество компонентов и меньший общий вес. Как правило, они являются лучшим выбором, если работа не требует многократной смены приспособлений ежедневно или если цена является самым важным соображением.Механические муфты имеют такую ​​же закупочную цену, что и гидравлические муфты, но необходимая сложная процедура установки часто приводит к большой разнице в оплате.

Однако при использовании механической муфты удобство и безопасность могут быть поставлены под угрозу. Операторы должны физически покинуть кабину машины и вручную установить штифт на место, в результате чего процесс замены займет больше времени. Часто в нем участвуют двое рабочих, и в целом это более сложный процесс. Благодаря функциям простоты использования гидравлической муфты операторы экономят время и силы, выполняя процесс из кабины.Это повышает эффективность и безопасность.

Преимущества гидравлической муфты для безопасности

Большинство травм, связанных с муфтой, является результатом неправильного закрепления оператором предохранительного штифта на полуавтоматических или ручных моделях. Многочисленные травмы, некоторые со смертельным исходом, произошли в результате плохого соединения сцепки и падения ковшей. Согласно исследованию, проведенному Управлением по охране труда и технике безопасности США (OSHA), в период с 1998 по 2005 год в США произошло 15 несчастных случаев, связанных с травмами.С. с непредвиденным высвобождением ковшей экскаваторов из быстроразъемных соединений на гидравлических экскаваторах. Восемь из этих аварий закончились смертельным исходом.

В большинстве случаев причиной несчастных случаев является неправильное включение и блокировка муфты. Согласно OSHA, непреднамеренное освобождение соединителя, как правило, происходит из-за того, что пользователи могут не знать об опасностях замены, они не могут правильно вставить стопорные штифты или у них нет достаточной подготовки по процедурам установки и тестирования. Чтобы снизить вероятность несчастных случаев, производители разработали решения с использованием гидравлических муфт, чтобы обеспечить правильное включение и свести к минимуму возможность травм из-за ошибки оператора.

Хотя гидравлическое сцепное устройство не устраняет весь риск падения навесного оборудования, есть особенности, которые делают его более безопасным вариантом, чем механические сцепные устройства, для предотвращения травм на рабочем месте.

Чтобы операторы правильно задействовали стопорный штифт, некоторые системы оснащены красными и зелеными светодиодами, а также предупреждающим зуммером, который сообщает пользователю, было ли сопряжение успешным. Это повышает осведомленность оператора, помогая ему управлять системой и предотвращать опасные ситуации.

Поскольку наиболее серьезные аварии происходят в течение первых пяти секунд после фиксации навесного оборудования, некоторые производители добавили функции, которые делают практически невозможным непреднамеренное падение навесного оборудования операторами.

Одной из этих функций является принцип блокировки с помощью клина, который предотвращает неправильно заблокированные штифты. Для этого требуется, чтобы соединитель подключался к приставке в двух разных местах. Это постоянно прикладываемое рабочее давление постоянно регулирует клин, удерживая оба штифта прочно на быстросъемной сцепке и надежно удерживая насадку на месте.

В усовершенствованной конструкции также есть предохранительный кулак, который мгновенно и автоматически надежно фиксируется на первом из двух штифтов. Это предотвращает падение навесного оборудования, даже если оператор забывает завершить процесс. Предохранительный кулак работает независимо от клина, фиксирующего второй штифт, предотвращая высвобождение первого штифта даже в случае отказа гидравлической системы. Операторы меняют навесное оборудование, сначала освобождая клин, затем помещая навесное оборудование в безопасное положение на земле перед тем, как отпустить предохранительный кулак.

Для дополнительной безопасности операторы могут воспользоваться функцией тайм-аута, предлагаемой некоторыми производителями, которая автоматически повторно включает предохранительный кулак. Если оператор не отсоединяет полностью предохранительный кулак в течение интервала тайм-аута, поворотный кулак снова входит в зацепление. Эта функция синхронизации, которая настраивается, но обычно срабатывает через 5–12 секунд, помогает предотвратить опасные ситуации. Без этой функции существует повышенный риск того, что оператор забудет, что навесное оборудование разблокировано, и уронит его, либо после подъема его с земли, либо после разблокировки в воздухе.

Дополнительные функции и опции

Простое добавление стандартного сцепного устройства в парк может сэкономить время и деньги, но есть дополнительные функции, которые могут еще больше повысить производительность.

Некоторые гидравлические муфты и их парное навесное оборудование обеспечивают вращение на 360 градусов. Для увеличения производительности некоторые производители предлагают универсальный шарнир с возможностью наклона, часто известный как наклонно-поворотный механизм. Муфты такого типа сочетают непрерывное вращение с возможностью наклона, что делает их еще более эффективными и производительными, чем стандартные муфты.Они часто имеют обтекаемую конструкцию, что делает их идеальными для работы в ограниченных пространствах и в таких областях, как строительство дорог, лесное хозяйство, ландшафтный дизайн, коммунальные услуги, железнодорожная и городская уборка снега.

Наклонно-поворотные устройства могут стоить немного дороже и весить больше, чем стандартное гидравлическое сцепное устройство, поэтому пользователям следует учесть особенности, прежде чем выбирать один из них.

Еще один аспект, который следует учитывать пользователям сцепных устройств, – является ли оборудование полностью гидравлическим. Некоторые производители разработали системы, в которых до пяти гидравлических контуров можно удобно и безопасно соединить из кабины водителя.Специальная система блокировки поглощает возникающие в результате усилия распределения между клапанами, не передавая их на быстроразъемную муфту. Полностью гидравлическое устройство позволяет производить быструю замену без дополнительных ручных усилий. Система такого типа представляет собой следующий логический шаг для сцепных устройств, и полностью гидравлическое направление развития, вероятно, приведет к еще более высоким стандартам безопасности.

Принятие обоснованного решения

По мере развития инструментов и технологий подрядчики будут находить в своем распоряжении все больше возможностей.Эффективность и безопасность часто идут рука об руку, и оба они одинаково важны. К счастью, анализируя приложения, понимая риски и оптимизируя систему в соответствии с конкретными потребностями компании, подрядчики могут найти устройство для быстрой смены навесного оборудования, которое может повысить эффективность и безопасность.

Эта статья впервые появилась в январском / февральском выпуске журнала Construction & Demolition Recycling. Франсуа Мартин – генеральный директор Kinshofer North America. С ним можно связаться по ф[email protected].

Устройства для быстрой смены навесного оборудования – PSM Corp

Захват для пальцев с клиновым замком

Мультимодельная гидравлическая система Wedgelock с «I-Lock ™». Независимая система начальной и мгновенной защиты или I-Lock ™ – это совершенная система дублирования сцепного устройства, доступная во всем мире. Независимая система безопасности, механически включаемая автоматически на пальце крепления передней подвески, без необходимости задействовать основной механизм блокировки. Мгновенная безопасность – закрепление насадки на муфте на самом начальном этапе фиксации.Полная независимость от этапа первичной разблокировки за счет включения управляющего переключателя только от действий оператора (не по очереди). Встроенный тайм-аут для повторного включения I Lock, если навесное оборудование не отсоединено своевременно (максимальная безопасность в течение максимально длительного времени). Подходит для большинства экскаваторов от 13,0 до 50,0 тонн (от 28 600 до 110 000 фунтов).

Литература:
Быстроразъемные соединения Wedgelock
Руководство по установке муфты I-Lock ™
Руководство оператора I-Lock ™

Муфта наклона Wedgelock I-LOCK ™

Wedgelock Мультимодельная гидравлическая муфта наклона «I-Lock ™»
Первичный клин – Система зацепления включает проверенный «принцип блокировки клина» для первичного замка, повышая целостность блокировки, гарантируя, что оба штифта крепления остаются плотно затянутыми.
Instant Knuckle – Автоматически закрепляет насадку на муфте, как только передняя губка касается первого пальца. Мгновенная блокировка исключает риск потери контроля над навесным оборудованием во время фазы фиксации «высокого риска».
2-х линейный контур – Встроенная система «Smart Controls» обеспечивает полностью расширенную функциональность I-Lock ™ Coupler, сохраняя при этом исключительно важную мгновенную блокировку, требуя всего 2 гидравлических линий.
Обратный клапан – Встроенный в первичный цилиндр предохранительный обратный клапан с пилотным управлением блокирует гидравлическое давление.
Wedgelock Multi Model ™ – Позволяет операторам подключаться к любому навесному оборудованию той же весовой категории.
Функция тайм-аута – Электронная функция тайм-аута обеспечивает автоматический сброс предохранительного кулака в безопасное положение, переводя пару в безопасный режим.
Звуковой предупреждающий зуммер – Встроенный звуковой предупреждающий зуммер с двумя частотами уведомляет оператора о том, в каком режиме находится соединитель, дополнительно улучшая и помогая оператору при переключении навесного оборудования.
Центральный подъемник – Сертифицированная точка подъема, входящая в стандартную комплектацию всех соединителей I-Lock ™, приварена по центру к шасси сцепного устройства, обеспечивая оператору безопасную и прочную точку подъема.
HELAC POWERTILT Technology – Использование новейшей технологии поворотных приводов Power Tilt от HELAC, позволяющее наклонять навесное оборудование на 140–180 градусов
Hose Through Rotary Union –– Двухлинейный соединительный контур передается через поворотное соединение приводной опоры, сводя к минимуму возможное повреждение шланга.

Муфты клинового типа PSM серии II

Устройство для быстрой смены навесного оборудования

PSM серии II – это легкий компьютер для быстрой смены навесного оборудования, спроектированный и изготовленный с соблюдением строгих допусков. Легкая замена навесного оборудования. Конструкция с компенсацией износа для долговечности. Поддерживает заданное на заводе усилие отрыва. Доступно для всего навесного оборудования экскаватора. Доступен в ручном или гидравлическом исполнении.

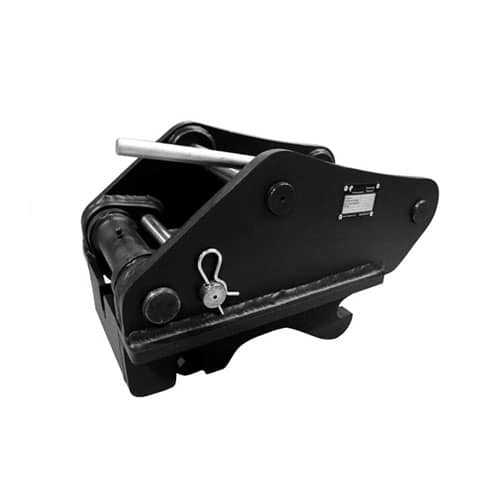

Муфты с ручным захватом PSM

Ручной захват кеглей PSM – менее дорогая альтернатива гидравлическим устройствам захвата кеглей.Идеально подходит для приложений, которые не требуют частой смены навесного оборудования, но при этом исключают необходимость забивать штифты. Его конструкция с откидными губками позволяет операторам быстро и безопасно менять навесное оборудование в полевых условиях.

Устройство для быстрой смены навесного оборудования для тяжелых экскаваторов | Экскаватор Quick Hitch

Устройства для быстрой смены навесного оборудования

16 января, 2019 по админ

1. Дом
2. Устройства для быстрой смены навесного оборудования

ДИАПАЗОН 3

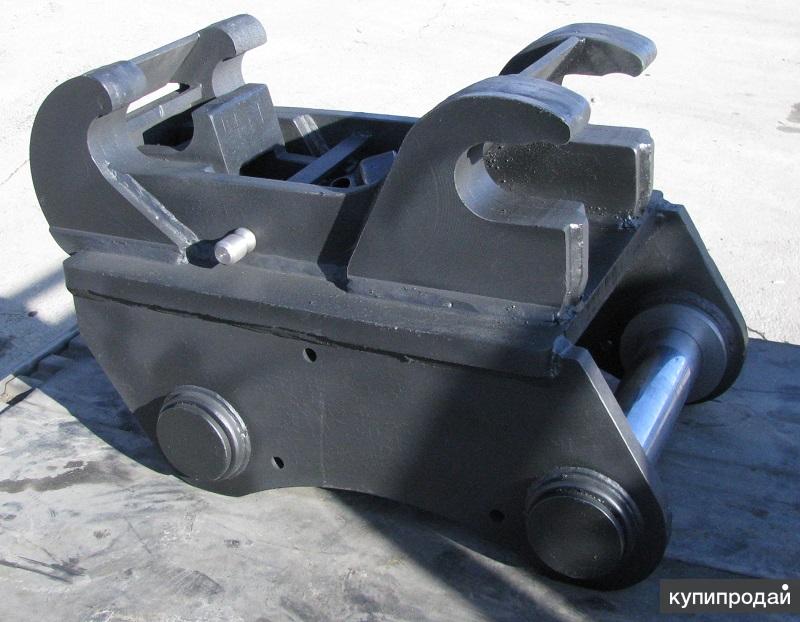

Устройство для быстрой смены навесного оборудования

Технические характеристики
Весовой класс экскаватора:	4-8 тонн
Эксплуатационная масса:	87 кг
Диаметр переднего и заднего пальца:	50 и 55 мм
Диапазон приема навесного оборудования:	348-350 мм
Подходящие модели Tata Hitachi:	Шинрай

ЗАПРОСИТЬ СЕЙЧАС

ДИАПАЗОН 4

Технические характеристики
Весовой класс экскаватора:	11 ~ 15 тонн
Эксплуатационная масса:	180 кг
Диаметр переднего и заднего пальца (A и A):	60 ~ 65 мм
Диапазон подбора навесного оборудования (B и C):	345 – 415 мм
Подходящие модели Tata Hitachi:	EX130, ZAXIS140H

ЗАПРОСИТЬ СЕЙЧАС

ДИАПАЗОН 6

Технические характеристики
Весовой класс экскаватора:	19 ~ 23 тонны
Эксплуатационная масса:	310 кг
Диаметр переднего и заднего пальца (A и A):	80 ~ 80 мм
Диапазон подбора навесного оборудования (B и C):	430-520 мм
Подходящие модели Tata Hitachi:	EX200LC, EX210LC, ZAXIS220LC, ZAXIS220LC – M

ЗАПРОСИТЬ СЕЙЧАС

ДИАПАЗОН 8

Технические характеристики
Весовой класс экскаватора:	30 ~ 39 тонн
Эксплуатационная масса:	560 кг
Диаметр переднего и заднего пальца (A и A):	90 ~ 100 мм
Диапазон подбора навесного оборудования (B и C):	482-602 мм
Подходящие модели Tata Hitachi:	ZAXIS370LCH

ЗАПРОСИТЬ СЕЙЧАС

ДИАПАЗОН 9

Технические характеристики
Весовой класс экскаватора:	40 ~ 49 тонн
Эксплуатационная масса:	850 кг
Диаметр переднего и заднего пальца (A и A):	100 ~ 110 мм
Диапазон подбора навесного оборудования (B и C):	572 – 603 мм
Подходящие модели Tata Hitachi:	ZAXIS470H

ЗАПРОСИТЬ СЕЙЧАС

ДИАПАЗОН 11

Технические характеристики
Весовой класс экскаватора:	65 ~ 70 тонн
Эксплуатационная масса:	1350 кг
Диаметр переднего и заднего пальца (A и A):	120 ~ 130 мм
Диапазон подбора навесного оборудования (B и C):	640 – 645 мм
Подходящие модели Tata Hitachi:	ZAXIS650H

ЗАПРОСИТЬ СЕЙЧАС

ДИАПАЗОН 13

Технические характеристики
Весовой класс экскаватора:	100 ~ 120 тонн
Эксплуатационная масса:	2120 кг
Диаметр переднего и заднего пальца (A и A):	120 ~ 130 мм
Диапазон подбора навесного оборудования (B и C):	640 – 645 мм
Подходящие модели Tata Hitachi:	EX1200V

ЗАПРОСИТЬ СЕЙЧАС

Заявление об отказе от ответственности:

Технические характеристики и функции могут быть изменены без предварительного уведомления.Изображенная машина может отличаться от реальной машины. Пожалуйста, свяжитесь с нашим ближайшим офисом для получения последних технических характеристик.

Показанные здесь аксессуары не входят в стандартную комплектацию. Производительность машины может варьироваться в зависимости от объекта и условий эксплуатации.

Устройства для быстрой смены навесного оборудования | Экскаваторы | Hardox 450 Сталь

БЫСТРЫЕ СЦЕПКИ ДЛЯ ЭКСКАВАТОРОВ

Компания «Виммер» предлагает три модели экскаваторов для быстрой смены навесного оборудования. У нас есть устройство для быстрой смены навесного оборудования, соответствующее вашим требованиям.Непрерывность важна для вашего парка навесного оборудования.

Возможность использования одного навесного оборудования на нескольких разных экскаваторах снижает инвентарь навесного оборудования, необходимый для эффективной работы. Это также делает ресурсы вашего оборудования чрезвычайно гибкими. Мы можем подобрать устройство быстрой смены навесного оборудования к существующему парку экскаваторов и заменить существующие ковши на новую систему сцепки с помощью наших адаптеров.

ЛУЧШИЙ ИНЖЕНЕР НА РЫНКЕ

Наша группа разработчиков и исследователей потратила годы на совершенствование этих быстроразъемных соединений.Наш дизайн и превосходная сталь выделяют нас. Эти соединители предназначены для работы в самых сложных условиях. Они обеспечивают простоту смены навесного оборудования и долговечность.

Предлагаемых моделей:

S Style / Крючок

• Совместимо с устройствами для быстрой смены навесного оборудования Volvo S.
• Измените вложения за секунды.
• Низкий профиль для максимальной производительности.
• Сделано в США

W Замок

• Наш лучший дизайн.
• Конструкция с компенсацией износа.
• Идеально подходит для небольших экскаваторов.
• Или большие экскаваторы.
• Сделано в США

A Замок

• Европейский стиль.
• Самый безопасный дизайн.
• Штифт фиксирует цилиндр на месте.
• Прочный и прочный.

РАЗНИЦА HARDOX 450

Невероятно прочная сталь Hardox 450 имеет решающее значение. SSAB производит самые стабильные и удобные износостойкие пластины на рынке.Годы исследований и разработок позволили сделать Hardox 450 лучшим материалом для самых сложных применений. Лучшие материалы в мире в сочетании с нашим инновационным дизайном – рецепт победы. Для получения дополнительной информации о Hardox 450 щелкните здесь.

СЕВЕРНАЯ АМЕРИКАНСКАЯ ОБЛАСТЬ ОБСЛУЖИВАНИЯ

Мы продаем тяжелую технику по всей Северной Америке. Хотя наше оборудование идеально подходит для суровых условий на севере США и в Канаде, мы продаем запчасти и навесное оборудование для экскаваторов по всей территории Соединенных Штатов.Доставка возможна в любую точку Северной Америки за дополнительную плату.

Мы продавали сеялки в Колорадо, ковши для копания в Новой Англии, рыхлители на Аляске и все остальное. Независимо от того, где вы находитесь и какое навесное оборудование вам нужно, у нас есть все необходимое для вас. Свяжитесь с нами чтобы узнать больше.

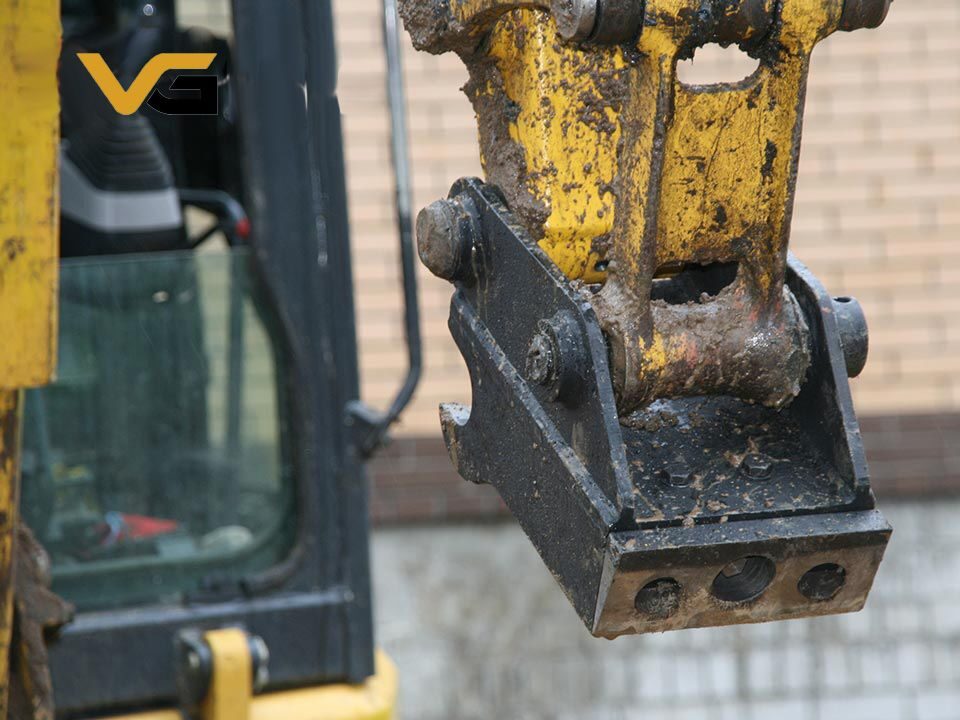

Устройство для быстрой смены навесного оборудования для экскаватора

Обсуждение безопасности устройства для быстрой смены навесного оборудования экскаватора

Экскаваторы – одни из самых распространенных видов тяжелого оборудования, применяемого в различных отраслях промышленности.Эти машины бывают разных размеров и стилей. Также существует большое количество возможных ковшей и навесного оборудования, которые можно использовать на гидравлических экскаваторах. Поскольку многие компании заменяют навесное оборудование на экскаватор, многие из них оснащены устройством для быстрой смены навесного оборудования , позволяющим легко переключаться между различными навесными приспособлениями или ковшами. Хотя эти устройства значительно экономят время, они также могут представлять опасность.

Опасность устройств для быстрой смены навесного оборудования

Уже много лет известно, что устройства для быстрой смены навесного оборудования могут представлять опасность для наземных рабочих, работающих рядом с экскаватором.Было несколько смертельных случаев из-за неожиданного высвобождения ковша из-за открытия или отказа устройства быстрой смены навесного оборудования. OSHA обратилось к этим устройствам в , специальном бюллетене 2005 после пятнадцати инцидентов, связанных с неожиданными выпусками, произошедших за семилетний период. Хотя в OSHA было сообщено о пятнадцати инцидентах, вполне вероятно, что произошло еще много подобных инцидентов, которые почти привели к несчастным случаям, и OSHA не сообщалось о них.

Рекомендации по предотвращению неожиданных высвобождений при использовании устройств для быстрой смены навесного оборудования

Распространенность этих происшествий снизилась благодаря производителям, выпускающим более качественные конструкции для этих устройств, а также мерам безопасности, которые были модернизированы, чтобы сделать более ранние модели более безопасными в использовании.Большинство производителей этих устройств придумали некоторые типы стопорных штифтов, которые не допускают неожиданного высвобождения. Однако не все работодатели перешли на более безопасные модели этих устройств, и инциденты все еще могут происходить, если устройства безопасности не установлены правильно или не обслуживаются.

Некоторые другие передовые методы, которым следует следовать, чтобы избежать непредвиденных инцидентов с выпуском, включают:

• Следуйте рекомендациям производителя по установке, обслуживанию и использованию этих устройств.
• Осмотрите устройства для быстрой смены навесного оборудования перед использованием. Ищите стопорные штифты или другие предохранительные устройства, которые предотвратят неожиданное высвобождение ковша или навесного оборудования. Убедитесь, что как устройство, так и предохранительные устройства правильно установлены и функционируют.
• Никогда не позволяйте наземному персоналу работать непосредственно под ковшом экскаватора или навесным оборудованием или рядом с ними, даже если в устройстве для быстрой смены навесного оборудования есть предохранительные штифты. Уклонение от линии огня гарантирует, что даже если что-то не удастся, никто не окажется в зоне приземления ведра.
• Обучите сотрудников распознавать опасности этих устройств.
• Сообщайте коллегам, когда используются устройства для быстрой смены навесного оборудования, чтобы они знали о дополнительной опасности при работе рядом с экскаватором.

Резюме

Несмотря на то, что распространенность этих инцидентов была значительно уменьшена за счет улучшенного проектирования, неожиданные выбросы все же могут происходить. Примите необходимые меры, чтобы эти устройства работали должным образом. Обеспечьте дополнительную защиту наземных рабочих, запретив выполнение любых работ под ковшом экскаватора или рядом с ним.

Вопрос для обсуждения: сталкивался ли кто-нибудь с инцидентом, связанным с устройством быстрой смены навесного оборудования?

Щелкните здесь, чтобы распечатать версию этого выступления без рекламы!

.
