Бульдозер Б14: технические характеристики, фото, цена | ООО «Проминвест» – Москва

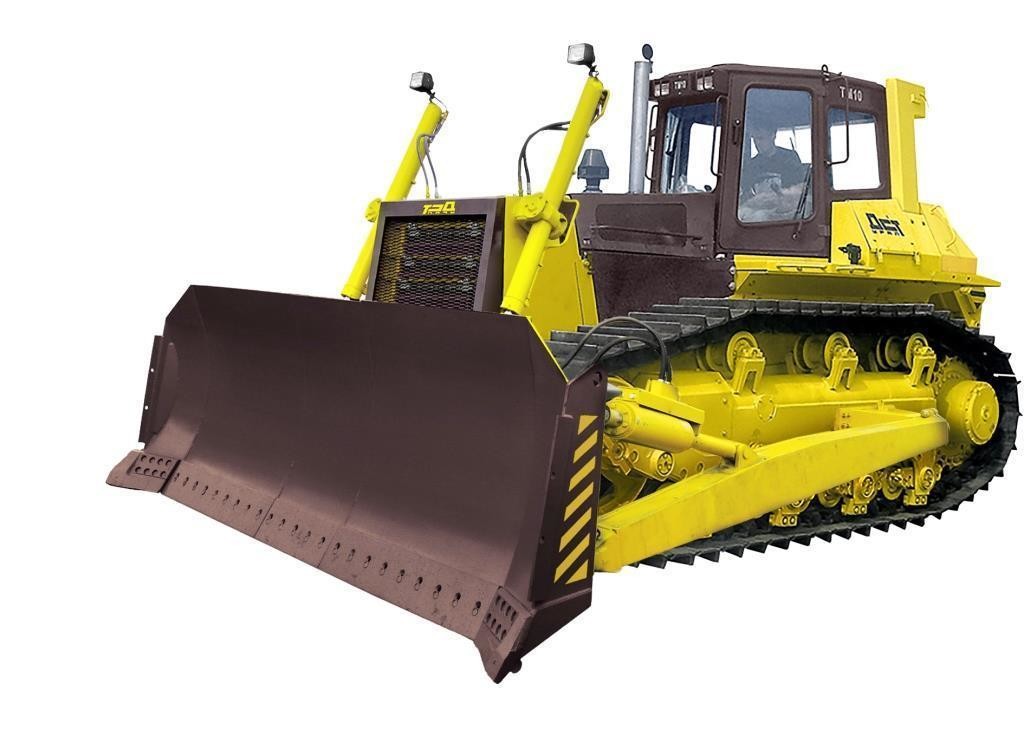

Бульдозер Б14 (Б-14)  — уникальная инженерная разработка Челябинского тракторного завода, была модернизирована из бульдозера Б13 (Б-13) путем увеличения массы, мощности двигателя ЯМЗ и внедрения передовых решений, связанных с передачей крутящего момента от двигателя к движителю (гусенице 66-22-1СП (50-22-1-11СП) 45 звеньев, 560мм ширина башмака). Данный бульдозер Б14.6020Е активно используется в строительстве, газовой, нефтяной, мелиоративной сфере. Одним из его достоинств-это отвал с объемом призмы волочения 7,5 кубов.

Бульдозер Б14 в прошлом Б13 сочетает в себе как указанные выше применение гидромеханической трансмиссии, как на аналогах- бульдозерах SHANTUI SD22, KOMATSU D85, SHEHWA SD7, CATERPILLAR D7, так и технические решения разработанные ЧТЗ в тракторах и бульдозерах Т130 /Т170/Т-130/Т-170/Б10/Б-10/Б10М.

Произошли большие изменения в ходовой системе благодаря реализации огромнейших тяговых усилий.

Колея бульдозера Б14 увеличена на 200 мм, это позволяет установить башмаки гусеницы, имеющие ширину 560 или 690 мм.

Длина поверхности может быть увеличена до 3182 мм за счет установки тележек гусениц на подшипниках скольжения с семью опорными катками 50-21-169СП/50-21-170СП от стандартного бульдозера Б10М ( применение унифицированных деталей и узлов).

Модель бульдозера ЧТЗ с башмаками до 900 мм высокой проходимости может быть изготовлена на этой базе при увеличении длины колеи до 2280 мм.

Бульдозер Б14 имеет V-образный дизельный шестицилиндровый двигатель ЯМЗ-236Б-4, номинальная мощность которого при 1800 об/мин составила 230 лошадиных сил.

Двигатель агрегатируется турбиной для увеличения степени сжатия воздуха в камере сгорания, динамическим жидкостно-масляным теплообменником, который предназначен для охлаждения масла. Удельный расход топлива в двигателе — не более 164 г/л.с.ч, а расход масла на угар — примерно 0,49% от расхода топлива.

Шестигранная каркасная кабина Б14

Бульдозер Б14. 6020ЕН оснащен эргономичной шестигранной кабиной повышенной обзорности. Преимуществами данной кабины являются:

  • Модульная крыша, которая имеет усовершенствованные шумо-тепло-вибро-изоляционные свойства. Изготавливается она из прочного стеклопластика.
  • Вклеенные двухкамерные стеклопакеты.
  • Место со встроенными отделениями отлично подходит для установки радиомагнитолы и укладки вещей оператора.
  • В верхней части кабины находится люк.
  • Щиток приборов представляет из себя панель со стрелочными указателями и лампочными сигнализаторами.
  • Удобные подлокотники, один из которых (правый) откидывается и вы легко получаете доступ к документации и аптечке.
  • Отопитель «ZENIT-8000» установлен под сиденьем, он обеспечивает забор свежего воздуха и раздачу теплого. Кроме того, обеспечивает регуляцию избыточного давления и рециркуляцию в кабине.

В кабине бульдозера Б14 место оператора, кабина, ROPS откидываются на угол в 35 градусов назад при помощи ручного гидро-подъемника.

Трансмиссия бульдозера Б14 ( предыдущая модель Б13)

На бульдозере установлена гидро-механическая трансмиссия (ГМТ) собственной разработки Челябинского тракторного завода. Данная трансмиссия была разработана в 2007 году при участии отдела главного конструктора ЧТЗ.

Гидромеханическая передача обеспечивает:

  • плавное переключение передач и мгновенный реверс, которые не сопровождаются разрывом потока мощности от двигателя к движителю;
  • автоматическое регулирование скорости бульдозера Б14;
  • снижение любых динамических нагрузок при работе бульдозера в силовой передаче.

Ходовая система бульдозера Б14/Б-14

Ресурс ходовой системы значительно увеличен благодаря использованию различных  современных уплотнений Duo Cone и катков с подшипниками скольжения.

Бульдозер Б14.6020ЕН | OOO “Техника и Запчасти”

Бульдозер

Б14. 6020ЕН

Бульдозер Б14.6020ЕН

Бульдозер

Б14.6020ЕН

Тяговый класс 15 тонн, двигатель ЯМЗ-236Б-4, ГМТ,  планетарные  бортовые редукторы, 7-катковые ходовые тележки, вынесенные оси качания ходовых тележек,  ЭССП, гусеницы с уплотнённым смазанным шарниром, ширина башмака 560 мм,  предпусковой подогреватель двигателя, новый дизайн кабины и капота, защита двигателя и трансмиссии, щитки от схода гусениц,  полусферический неповоротный  отвал «12Е», однозубый  рыхлитель «12Н»

Бульдозер Б14 предназначен для выполнения широкого комплекса работ в строительстве, мелиорации,в горнорудной, нефтяной, газовой и других отраслях промышленности, для вып олнения землеройных работ на грунтах I -III к атегории без предварительного рыхления, грунтов IV к атегории с п редварительным рыхлением. Список региональных торговых центров и
торговых представителей смотри на сайте.


Дизайн и технические характеристики могут быть изменены без предварительного уведомления
Бульдозер Б14 — представитель более мощного и тяжёлого класса, чем бульдозер типа Б10М, в обрал в себя новые конструкторско-технологические решения, повышающие удобство управления и обслуживания.
Двигатель увеличенной мощности, гидромеханическая трансмиссия с модульным планетарным бортовым редуктором
и вынесенной осью п рокачки, 7-катковые тележки с широкими башмаками гусениц, увеличенный отвал бульдозера –обеспечивают повышенную производительность при работе агрегата на тяжелых грунтах.Каркасная шестигранная кабина с встроенной в неё защитой ROPS-FOPS с двойными стеклопакетами, с улучшенными шумо-тепло-виброизоляционными свойствами, откидывающаяся назад гидроподъёмником для удобства обслуживания — предоставляет комфортные условия работы оператора. Оригинальный дизайн бульдозера Б14 с п рименением высокопрочного пластика для облицовки кабины и капота.

Двигатель

ДВИГАТЕЛЬ Тип Мощность эксплуатацион. , кВт (л.с) Номинальная частота вращения,об/мин
4Т371 4 -цилиндр.Рядный 158 (215) 1850
6Т370 6 -цилиндр.Рядный 158 (215) 1850
ЯМЗ-236Б-4 6-цилиндр.V — образный 158 (215) 1800

Трансмиссия

Гидромеханическая, с трёхколёсным одноступенчатым гидротрансформатором.

Коробка передач — планетарная трехскоростная, реверсивная с переключением на ходу.

Бортовые редукторы — планетарные модульные, двухступенчатые.

Передаточное число…………………………………………………………………….19,63

Ведущее колесо…………………………………………………………………….секторное

Уплотнения……………………………………..самоподжимные типа «Duo Cone»

Скорость движения при отсутствии буксования, км/ч:

Передача I II III
Передний ход 0…3,42 0…6,07 0…9,57
Задний ход 0…4,25 0…7,54 0…11,8

Ходовая система

Тележки гусениц имеют по 7 опорных катков и направляющие колёса на подшипниках с уплотнениями типа «Duo Cone», а также по два консольных поддерживающих катка с таким же уплотнением.

Трехточечная подвеска с балансирной балкой и прокачкой гусеничных тележек на вынесенных осях.

Гусеницы……………………………………..45 звеньев с уплотненным шарниром

Среднее удельное давление на грунт, мПа

Ширина башмака, мм 560 690
Трактор 0,067 0,055
Трактор с БРО 0,087 (ЕР) 0,084(ВН) 0,070 (ЕР) 0,068(ВН)

Гидравлическая система

Максимальное давление жидкости в гидросистеме

(давление настройки предохранительного клапана), Мпа…………………20

Гидроцилиндры бульдозерного оборудования диаметр/ход поршня, мм:

— для подъема………………………………………………………………………..100 / 1250

— для перекоса отвала……………………………………………………………..160 / 200

Гидроцилиндры рыхлителя диаметр / ход поршня, мм……………….160 / 450

Электро-оборудование

Номинальное напряжение, В……………………………………………………………. 24

Генератор Г1000ВК, мощность, кВт……………………………………………………..1

Аккумуляторные батареи……………………………………….6СТ-182ЭМС, 2 шт

Рабочее место

Одноместная каркасная шестигранная кабина повышенной жёсткости с круговой обзорностью, соответствующая требованиям стандартов ГОСТ (ИСО) по шуму, вибрациям и экологии.

Рабочее оборудование

Тип бульдозерного отвала Полусферический Е Прямой В
Ширина, мм 3730 3860
Объем призмы волочения, м3 7,5 5,5
Масса, кг 3170 2830
Тип рыхлителя Однозубый Н Трехзубый Р
Число зубьев 1 3
Заглубление, мм 650 500
Масса, кг 1555 2245

ЗАДНИЕ ПРИЦЕПНЫЕ УСТРОЙСТВА:

— жесткое прицепное устройство;

— маятниковое прицепное устройство.

СПЕЦИАЛЬНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ:

— лебедка тяговая ЛТ25;

— другое навесное и прицепное оборудование.

Габаритные размеры

б14 габариты
